单片机语音库文件_简单好用的ISD1820语音录放芯片

学习目标

• 学习ISD1820语音芯片的使用方法
• 学习STM32 GPIO的输入输出
• 按键扫描功能实现

芯片特点

1. 工作电压3～5V；
2. 单段录放控制简单；
3. 带话筒放大直通功能——可用作喊话器模块；
4. 边沿/电平触发放音；

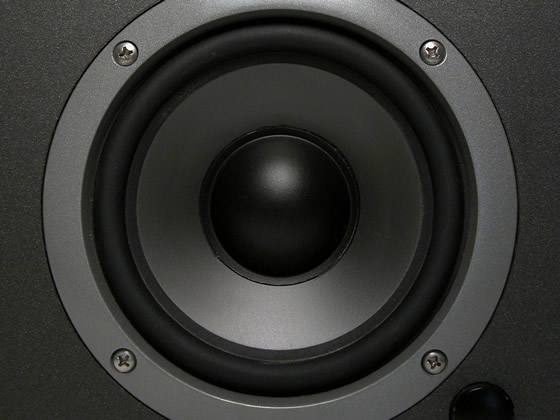

5. 内置8Ω喇叭驱动放大电路，即可直接驱动8欧0.5W小喇叭；
6. 无需单片机参与即可实现录放音功能；

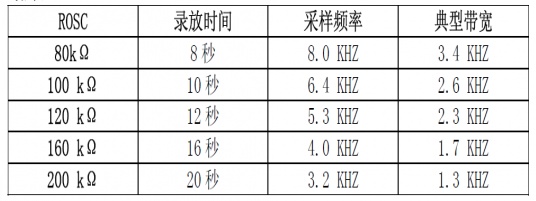

7. 取样率和录放音时间可以由外部振荡电阻调节。外接电阻调整录音时间，可以实现8～20秒语音录放。录入的时间越短音质越好，录入的时间越长音质越差；

振荡电阻(ROSC): 此端接振荡电阻至VSS，由振荡电阻的阻值决定录放音的时间。

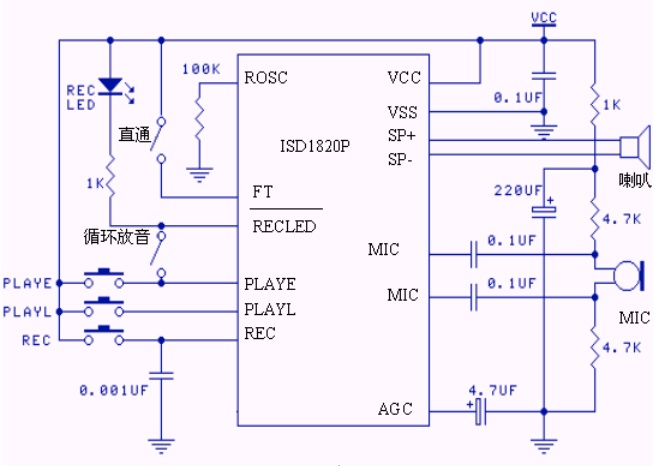

推荐应用电路：

应用场景

• 录音喊话器
• 录音门铃
• 留言
• 播放固定欢迎语

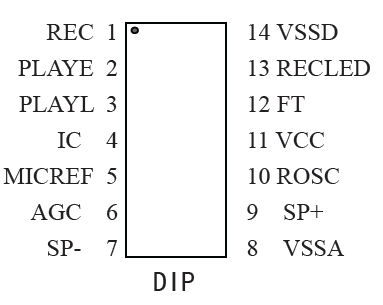

封装及引脚功能：

• 1脚为录音端(REC)，高电平有效。只要REC变高电平（不管芯片处在节电状态还是正在放音），芯片即开始录音。录音期间，REC必须保持为高电平。REC变低电平或内存录满后，录音周期结束，芯片自动写入一个信息结束标志(EOM)，使以后的重放操作可以及时停止。

如果用户只需要电路做放音用，可以在芯片录好音测试无误后，将芯片的REC端长期接地，取消REC按键，这样可以防止意外抹音。

• 2脚为边沿触发放音端(PLAYE)，此端出现上升沿时，芯片开始放音。放音持续到EOM标志或内存结束。开始放音后&#x
