摘 要
基于PLC控制的热泵干燥控制系统是一种高效、精确的控制方式，可以实现对热泵干燥装置的各个参数和工作状态的精确控制和调节。本文介绍了热泵干燥装置的基本原理和结构，以及PLC控制系统的工作原理和优势。接着，详细阐述了热泵干燥控制系统的控制要求，包括温度控制、湿度控制、时间控制、空气流量控制、故障监测和报警，以及能耗监测和节能控制等方面。最后，总结了基于PLC控制的热泵干燥控制系统的优点和应用前景，强调其在提高干燥效果、节能减排和智能化控制方面的重要作用。通过深入研究和应用，可以进一步推动热泵干燥技术的发展和应用，为干燥行业的可持续发展做出贡献。

关键词：热泵干燥、PLC控制、控制要求

Abstract
The heat pump drying control system based on PLC control is an efficient and accurate control mode, which can realize the precise control and adjustment of various parameters and working state of the heat pump drying device. This paper introduces the basic principle and structure of the heat pump drying device, as well as the working principle and advantages of the PLC control system. Then, the control requirements of the heat pump drying control system are elaborated detailed, including temperature control, humidity control, time control, air flow control, fault monitoring and alarm, as well as energy consumption monitoring and energy saving control. Finally, the advantages and application prospects of the heat pump drying control system based on PLC control are summarized, and its important role in improving the drying effect, energy saving and emission reduction, and intelligent control is emphasized. Through in-depth research and application, it can further promote the development and application of heat pump drying technology, and contribute to the sustainable development of the drying industry.

Key words: heat pump drying, PLC control, control requirements
目录
摘 要
Abstract
第一章 绪论
1.1研究背景
1.2研究意义和目的
1.2.1 研究意义
1.2.2 研究目的
1.3热泵干燥的国内外研究现状
1.3.1热泵干燥的国外研究现状
1.3.2热泵干燥的国内研究现状
第二章 热泵干燥装置系统特性及控制要求
2.1热泵干燥技术简介
2.1.1 热泵干燥原理
2.1.2 热泵干燥技术的优势
2.2热泵干燥装置的工作原理
2.3热泵干燥装置的结构形式
2.4热泵干燥装置的控制要求
第三章 热泵干燥系统的硬件设计
3.1系统概述

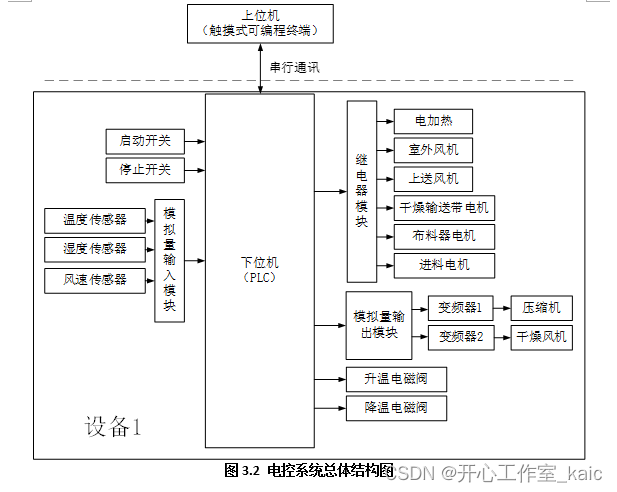

3.2热泵干燥系统的方案设计
3.3电控系统的下位机硬件设计
3.3.1下位机（PLC）
3.3.2上位机

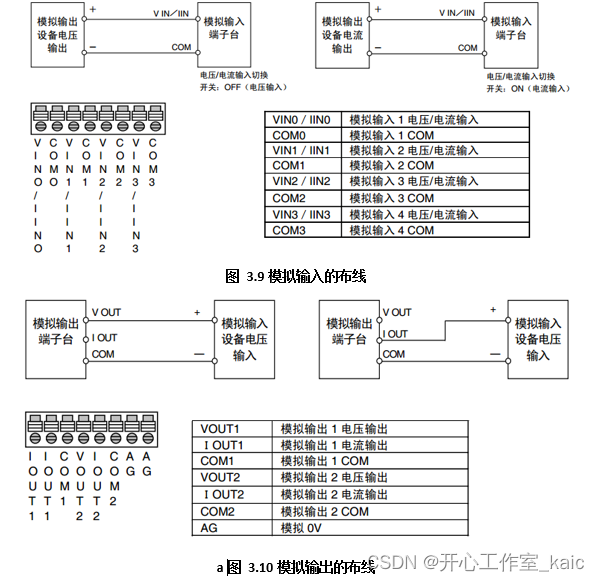

3.3.3内置模拟量输入输出模块
3.3.4传感器的选型
3.3.5变频器
3.3.6继电器
3.3.7电磁阀
3.3.8 RS485通讯接口
3.4热泵干燥系统的电路连接
3.4.1下位机与继电器的连接
3.4.2模拟量模块与传感器的连接
3.4.3上位机与下位机的通讯接口
第四章 热泵干燥系统的软件设计
4.1下位机PLC程序设计
4.2上位机监控系统的设计
结论
参考文献
附录1

第一章 绪论
1.1研究背景
随着社会的发展和人们对生活品质的要求不断提高，热泵干燥技术作为一种高效节能、环保安全的干燥技术，受到了越来越多的关注和应用。热泵干燥技术通过利用热泵循环系统，将空气中的热能转移到物料中，使物料的内部水分蒸发，从而达到干燥的目的。这种技术广泛应用于农业、食品加工、化工等领域，对于提高干燥质量、节约能源、降低环境污染具有重要意义。
然而，传统的热泵干燥设备在控制方面存在一些问题，如温度控制不准确、湿度控制不稳定等，导致干燥质量不稳定、能耗高等问题。这些问题的存在限制了热泵干燥技术的进一步发展和应用。为了解决这些问题，研究基于PLC控制的热泵干燥控制系统显得尤为重要。
PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的计算机设备，具有可编程、可扩展、可靠性高等特点。基于PLC控制的热泵干燥控制系统利用PLC的强大功能和灵活性，通过采集、处理和控制信号，实现对干燥过程中的温度、湿度等参数的精确控制。它可以根据干燥物料的需求及时调整控制策略，提高干燥质量和效率。
目前，虽然已有一些研究关于热泵干燥控制系统的文献和实践，但大多数是基于传统的PID控制算法，存在控制精度不高、反应速度慢等问题。而基于PLC控制的热泵干燥控制系统，具有更高的灵活性和可编程性，能够根据具体需求进行控制策略的优化和调整，因此有望解决传统控制系统存在的问题，并提高干燥质量和效率。
随着信息技术的快速发展，嵌入式技术、传感器技术、通信技术等的应用也为基于PLC控制的热泵干燥控制系统的研究提供了更多的可能性。通过与这些新兴技术的结合，可以实现对热泵干燥过程的实时监测、远程控制和数据采集分析，进一步提高控制系统的性能。
1.2研究意义和目的
1.2.1 研究意义
提高干燥质量和效率：传统的热泵干燥设备在控制方面存在一些问题，如温度控制不准确、湿度控制不稳定等，导致干燥质量不稳定、能耗高等问题。研究基于PLC控制的热泵干燥控制系统，可以实现对干燥过程中的温度、湿度等参数的精确控制，优化控制策略，减少干燥时间、降低能耗，从而提高干燥质量和效率。
实现自动化控制：传统的热泵干燥设备需要人工干预和调整，操作复杂且容易出错。基于PLC控制的热泵干燥控制系统可以实现自动化控制，减少人工干预，提高生产效率和品质稳定性。
提高设备稳定性和可靠性：基于PLC控制的热泵干燥控制系统采用先进的控制算法和可靠的硬件设备，可以提高设备的稳定性和可靠性。通过实时监测和反馈控制，可以及时调整参数，保证设备的正常运行。
促进热泵干燥技术的应用推广：研究基于PLC控制的热泵干燥控制系统的应用将进一步推动热泵干燥技术在农业、食品加工、化工等领域的应用。这对于提升相关行业的技术水平和提高产品质量具有重要意义。
1.2.2 研究目的
设计和实现基于PLC控制的热泵干燥控制系统：通过采集、处理和控制信号，实现对干燥过程中的温度、湿度等参数的精确控制。研究并优化控制策略，提高干燥质量和效率。
实现自动化控制：通过PLC的编程和控制功能，实现对热泵干燥设备的自动化控制。减少人工干预，提高生产效率和品质稳定性。
提高设备稳定性和可靠性：采用先进的控制算法和可靠的硬件设备，实现对热泵干燥设备的稳定控制。通过实时监测和反馈控制，保证设备的正常运行。
探索热泵干燥技术的应用前景：通过研究基于PLC控制的热泵干燥控制系统，探索其在农业、食品加工、化工等领域的应用前景。促进热泵干燥技术的应用推广，提高相关行业的技术水平和产品质量。
1.3热泵干燥的国内外研究现状
1.3.1热泵干燥的国外研究现状
国外的热泵干燥研究主要由高校、研究机构和企业研发团队进行。例如，美国、加拿大、澳大利亚等国家的大学，如麻省理工学院、麦克马斯特大学、莫纳什大学等，在热泵干燥领域有着丰富的研究经验和技术实力。同时，一些企业也在推动热泵干燥技术的研究和应用，如GE公司、LG公司等。
国外的研究主要集中在热泵干燥的控制策略、热泵系统的设计和优化、干燥过程的模拟和实验研究等方面。在控制策略方面，研究者通过传统的PID控制算法和模糊控制算法等，对热泵系统进行控制。一些研究还结合模型预测控制、自适应控制等高级控制方法，优化控制策略，提高干燥质量和效率。在热泵系统的设计和优化方面，研究者通过改进热泵循环系统的结构和参数，提高系统的性能。例如，优化换热器的设计和选择合适的工质，提高系统的热效率。
在干燥过程的模拟和实验研究方面，研究者通过数学模型和实验装置，模拟和研究热泵干燥过程中的温度、湿度、能耗等参数的变化规律。通过实验数据的分析和对比，验证和改进模型，提高干燥效果和节能性能。
热泵干燥技术在国外的应用领域较为广泛，主要应用于农业、食品加工、化工等行业。例如，在农业领域，热泵干燥技术被应用于农产品的干燥，如粮食、水果、蔬菜等。在食品加工领域，热泵干燥技术可以用于肉制品、海产品等的加工过程。在化工领域，热泵干燥技术可以用于化工原料的干燥和处理过程。
1.3.2热泵干燥的国内研究现状
国内的热泵干燥研究主要由高校、科研院所和企业研发团队进行。例如，中国农业大学、中国科学院、浙江大学等高校的研究团队在热泵干燥领域有着丰富的研究经验和技术实力。同时，一些企业也在推动热泵干燥技术的研究和应用，如海尔集团、美的集团等。
国内的研究主要集中在热泵干燥的控制策略、热泵系统的设计和优化、干燥过程的模拟和实验研究等方面。在控制策略方面，研究者通过传统的PID控制算法和模糊控制算法等，对热泵系统进行控制。一些研究还结合神经网络和遗传算法等智能算法，优化控制策略，提高干燥质量和效率。在热泵系统的设计和优化方面，研究者通过改进热泵循环系统的结构和参数，提高系统的性能。例如，优化换热器的设计和选择合适的工质，提高系统的热效率。在干燥过程的模拟和实验研究方面，研究者通过数学模型和实验装置，模拟和研究热泵干燥过程中的温度、湿度、能耗等参数的变化规律。通过实验数据的分析和对比，验证和改进模型，提高干燥效果和节能性能。
热泵干燥技术在国内的应用领域较为广泛，主要应用于农业、食品加工、化工等行业。例如，在农业领域，热泵干燥技术被应用于农产品的干燥，如粮食、水果、蔬菜等。在食品加工领域，热泵干燥技术可以用于肉制品、海产品等的加工过程。在化工领域，热泵干燥技术可以用于化工原料的干燥和处理过程。热泵干燥技术的应用前景广阔。随着人们对生活品质的要求不断提高，对干燥质量和效率的要求也越来越高。热泵干燥技术具有高效节能、环保安全的特点，能够满足市场需求。随着研究的深入和技术的不断创新，热泵干燥技术在更多领域的应用将得到推广和拓展。

第二章 热泵干燥装置系统特性及控制要求
2.1热泵干燥技术简介
2.1.1 热泵干燥原理
热泵干燥原理基于热泵循环系统的工作原理。热泵循环系统由压缩机、膨胀阀、换热器和蓄热器等组成。系统通过循环工质在高压和低压状态之间的相变过程，实现热能的转移和物料的干燥。
具体来说，热泵干燥过程分为蒸发和冷凝两个阶段。在蒸发阶段，压缩机将低温低压的工质压缩成高温高压的工质，然后通过换热器将高温热能传递给物料，使物料中的水分蒸发。蒸发后的水分和工质一起进入压缩机，再次进行循环。在冷凝阶段，工质经过膨胀阀降压，释放出高温高压状态下的热能，然后通过换热器将热能传递给物料，使物料中的水分凝结成水蒸气。凝结后的水蒸气被排出系统外，而工质则再次进入压缩机，进行循环。
2.1.2 热泵干燥技术的优势
1. 高效节能：热泵干燥技术利用热泵循环系统将低温热能转换为高温热能，实现对物料的加热和干燥。相比传统的加热方式，热泵干燥技术能够大幅度提高能源利用效率，节约能源消耗。
2. 环保安全：热泵干燥技术不使用直接燃烧的方式加热物料，减少了对环境的污染和危险物质的释放。同时，热泵干燥技术不产生废气和废水，符合环保要求。
3. 干燥质量高：热泵干燥技术通过精确控制干燥过程中的温度、湿度等参数，能够实现对物料的精确控制。干燥过程稳定，干燥质量高，可以保持物料的营养成分和品质。
2.2热泵干燥装置的工作原理
热泵从低温热源吸取热量， 使低品位热能转化为高品位热能，可以从自然环境或余热资源吸热从而获得比输入能更多的输出热能，热泵干燥系统由两个子系统组成：热泵系统和干燥装置。
热泵系统由蒸发器、冷凝器、压缩机、膨胀阀等组成[18]。系统工作时，热泵压缩机做功并利用蒸发器回收低品位热能，在冷凝器中则使之升高为高品位热能热泵工质在蒸发器内吸收干燥室排出的热空气中的部分余热，蒸发变成蒸气，经压缩机压缩后，进入冷凝器中冷凝，并将热量传给空气。由冷凝器出来的热空气再进入干燥室，对湿物料进行干燥。出干燥室的湿空气再经蒸发器将部分显热和潜热传给工质，达到回收余热的目的;同时，湿空气的温度降至露点析出冷凝水，达到除湿的目的。干燥装置主要有干燥室与风机组成。
热泵干燥系统原理如图2.1所示。

图2.1 热泵干燥系统原理图
2.3热泵干燥装置的结构形式
1. 蒸发器：蒸发器是热泵干燥装置中的关键部件，用于将湿空气中的水分蒸发。蒸发器内部通过循环的制冷剂吸收空气中的热量，使水分从气态变为液态并排出。
2. 冷凝器：冷凝器用于将高压制冷剂冷凝为液态，释放出热量。经过冷凝器后的制冷剂成为低压液态，进入蒸发器进行下一轮循环。
3. 压缩机：压缩机是热泵干燥装置中的核心部件，负责将低压制冷剂压缩成高压制冷剂。通过压缩机的工作，制冷剂的温度和压力都会升高。
4. 膨胀阀：膨胀阀用于调节制冷剂的压力和流量，控制制冷剂在蒸发器和冷凝器之间的相变和流动。
5. 控制系统：控制系统使用PLC控制器进行控制，通过传感器监测温度、湿度等参数，根据设定的控制策略，自动调节热泵干燥装置的工作状态。
6. 辅助设备：辅助设备包括冷却设备、加热设备、风扇等，用于保证热泵干燥装置的正常运行和干燥过程的控制。
在热泵干燥装置中，空气回热循环是一个重要的过程。通过回热器，空气以低温状态流经蒸发器进行冷凝，然后以高温状态流经冷凝器得到升温，实现了空气的回热循环，提高了除湿量和节能效果。
2.4热泵干燥装置的控制要求
1. 温度控制：干燥过程中，物料的温度是一个重要的参数。控制系统需要能够准确地监测和控制干燥室内的温度，以确保物料在适当的温度范围内进行干燥。同时，还需要能够根据需要调节干燥室内的温度，以适应不同物料的干燥要求。
2. 湿度控制：湿度是另一个重要的参数，直接影响物料的干燥效果。控制系统需要能够准确地监测和控制干燥室内的湿度，以确保物料的湿度在设定的范围内。同时，还需要能够根据需要调节干燥室内的湿度，以满足不同物料的干燥要求。

3. 时间控制：干燥时间是干燥过程中另一个重要的参数。控制系统需要能够准确地计时，以确保物料在设定的时间内完成干燥。同时，还需要能够根据需要调节干燥时间，以满足不同物料的干燥要求。
4. 空气流量控制：干燥过程中，适当的空气流量对于物料的干燥效果至关重要。控制系统需要能够准确地控制干燥室内的空气流量，以确保充足的空气流动，促进物料的干燥。同时，还需要能够根据需要调节空气流量，以适应不同物料的干燥要求。
5. 故障监测和报警：控制系统需要能够监测干燥装置的工作状态，并及时发现和记录任何故障。同时，还需要能够及时报警，以便操作人员能够采取相应的措施，确保干燥过程的安全和稳定进行。
6. 能耗监测和节能控制：控制系统需要能够监测和记录热泵干燥装置的能耗情况，以便评估和优化能源利用效率。同时，还需要能够根据需要调节热泵循环系统的工作状态，以实现能耗的最小化和节能效果的最大化。
