热工性能的计算分析，已经是工程技术文件中不可缺少的一个组成部分，工程设计人员对热工计算的基本理论和基本方法的掌握程度，直接影响到设计文件的整体质量。

目前国内外幕墙热工计算时主要采用两种方法，一种是美国为代表的边缘计算法，另外一种是以欧洲为代表的线传热计算法。我国采用的是欧洲的线传热计算法，并在《建筑门窗玻璃幕墙热工计算规程》中给出了计算方法和计算边界条件。在《公共建筑节能设计标准》中给出了设计标准。

现在应用范围较广的计算软件主要有：美国美国劳伦斯伯克利国家实验室开发的THERM、WINDOW软件；瑞士lnfomind Ltd公司的Fixo软件；比利时的Physibel实验室的BISCO软件还有广东建科院开发的MQMC软件。

我司在幕墙设计过程中，以建筑设计节能要求为依据，主要应用THERM软件，并辅助WINDOW软件对幕墙节点进行传热分析，确定各节点传热薄弱点，在幕墙方案设计前期予以重点设计，避免后期出现反复。同时也可以为幕墙设计过程的材料选用提供依据。

以下为某项目热工计算时的一个立柱节点的热工计算分析，并以此节点作为THERM软件基础操作讲解的案例来。

THERM软件计算单一节点时的前期准备工作及软件基础操作

一、软件基础设置和操作

1.1单位设置

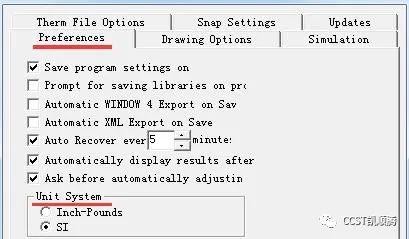

在Therm中，有英制单位(IP)和国际单位(SI)两种；切换方法也有两种，(1)通过下拉菜单“Options\Switch Units”互相切换，(2)通过点击下拉菜单“Options\Preferences”，在所弹出的对话框中选择“Preferences”(如图1.1)，其中“Unit Syetem”为单位选项，可以互相切换。我国一般习惯采用国际单位。
