CAD发给客户没字体怎么办？快速打包DWG外部参照、字体、图片、打印样式！

有没有遇见过这样的情况：

• 图纸发给客户，外部参照的文件没有一起打包发出去，被老板和客户臭骂一顿。
• 图纸发给审图，没有字体，……
• 图纸发给客户，结果你用的是2016版本对方用的2007版本，忘了把所有的图纸另存为低版本或者T3的格式，客户打不开……
• 字体问题，很多图纸发给客户，结果客户打开后文字要么看不见，要么都是问号，要么格式乱的很，这都是因为缺失正确字体造成的。

这都是因为DWG文件不光有个文件就行，还依赖其他外部文件。

随着外部参照可以链接的文件类型越来越多，外部参照的功能越来越强大，外部文件已经是不可或缺的功能了。但同时导致的问题就是AutoCAD的DWG文件本身也会对很多外部文件产生依赖，如字体文件、打印样式文件等，发送文件如果只发送一个DWG，就会出现上述挨骂的情况。AutoCAD提供了什么方便的打包工具吗？当然有，AutoCAD中有很方便的电子传递ETRANSMIT命令可以使用。

1.点击软件左上角的A图标，找到『发布』中的『电子传递』，或直接输入『ETRANSMIT』命令。

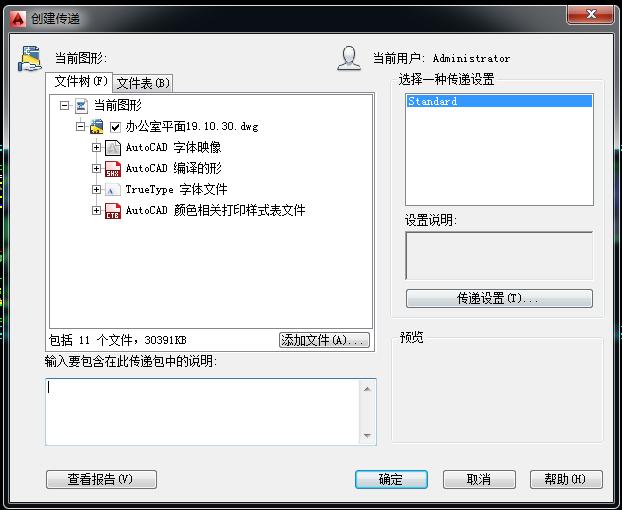

打开创建传递

创建传递

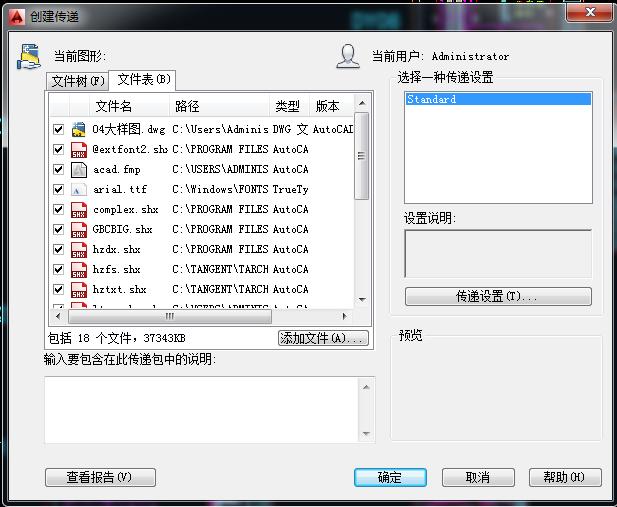

2.在『文件树』选项卡中是显示了整个文件的外部依赖文件的结构，点击『文件表』选项卡可以看到这些文件的详细信息。可以看到该DWG文件所依赖的外部参照文件、样板文件、打印样式表文件、绘图仪配置文件。

文件表

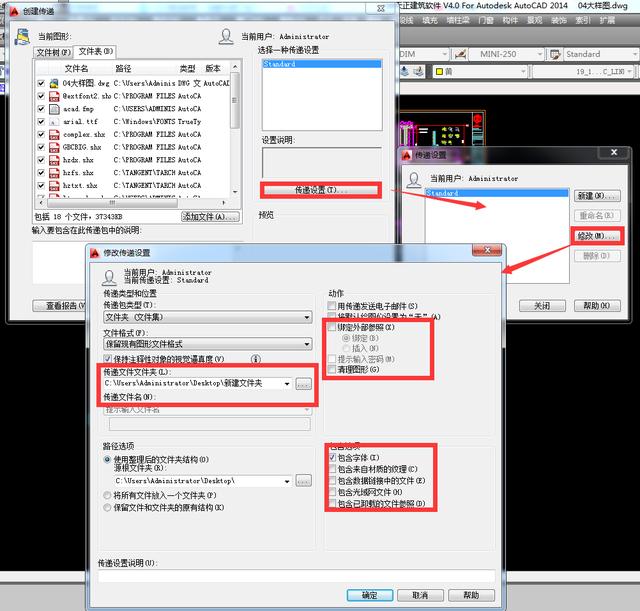

3.并没有显示依赖的字体文件以及版本设置，那该如何将字体文件打包，并将所有DWG文件存为低版本呢？可以点击右边的『传递设置』按钮，然后点『修改』按钮。

修改传递设置

4.在『修改传递设置』对话框中可以看到，有很多的设置可以修改，如“文件格式”可以修改当前所有DWG文件的最终保存格式，“包含字体“可以打包所有的字体文件(包含TTF和SHX字体)等等，看自己的需要去修改设置。

5.点击确定创建打包文件，然后点下面的“查看报告”检查一下，无误后，『确认』

传递报告

6.打包文件创建完成。

CAD字体安装方法：

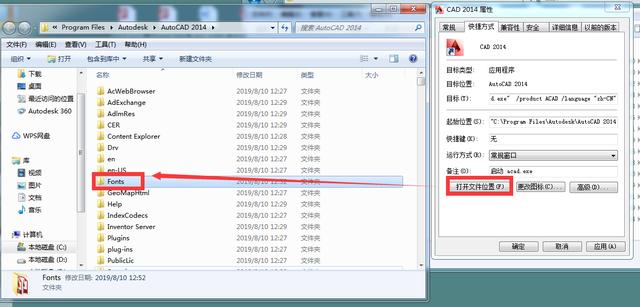

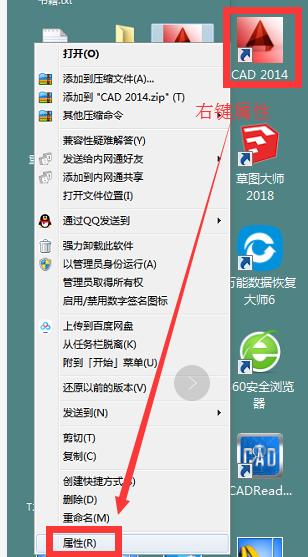

在cad图标上点右键--属性

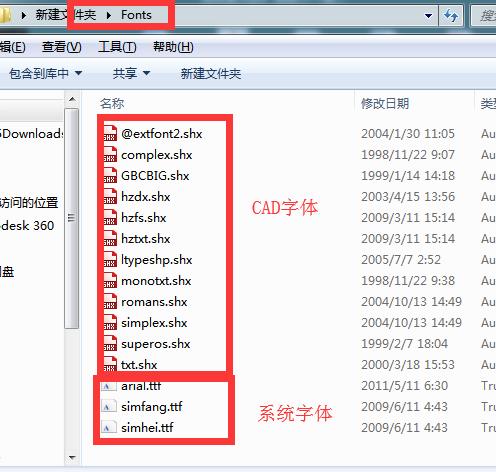

吧CAD字体拷贝到Fonts文件夹里面就可以了

注：

1、如果打开图纸没有提示缺少shx字体对话框怎么办

答：利用st看文字样式

2、我都下几千种字体了，为什么还缺？

答：就算你下一万个也不行啊，他是识别字体名称的，就好比我把gbcbig.shx改成cadxx.shx，然后使用了，请问你有cadxx.shx字体？

系统字体安装方法：

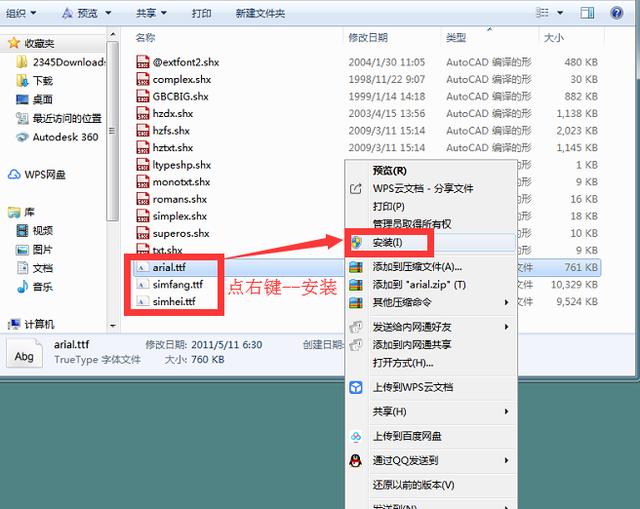

系统字体安装，直接点击右键，安装即可。

关于你@ 今天的分享就到这了，如果你有疑惑欢迎在留言交流互动。
