旋转角度_为什么在CAD软件中旋转图形时输入和实际旋转的角度不同？

在使用浩辰CAD软件绘制图纸的过程中，有些时候会遇到各种问题，比如旋转一个图形，设定基点后，输入90，但旋转的却不是90度，如下图所示，这是怎么回事呢，下面我们就来介绍一下。

这个问题的原因其实很简单：角度的单位设置使用了弧度！

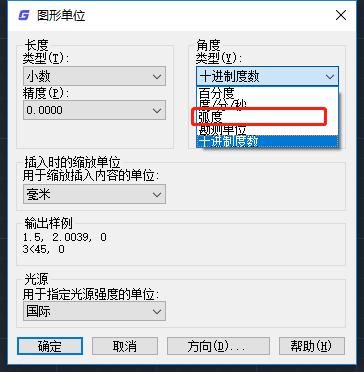

输入UNITS，打开单位对话框，可以看到角度的单位设置确实用的是弧度，如下图所示。

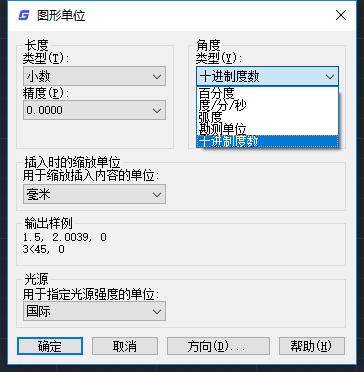

知道了问题所在，解决起来就简单了，只需要将角度的单位设置成常规的十进制度数或者度/分/秒就可以了，如下图所示。

1、十进制度数

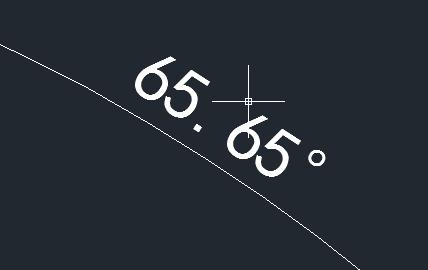

也就是我们常用的方式，是分整数的度数以小数的方式表示，如下图所示。

2、度/分/秒

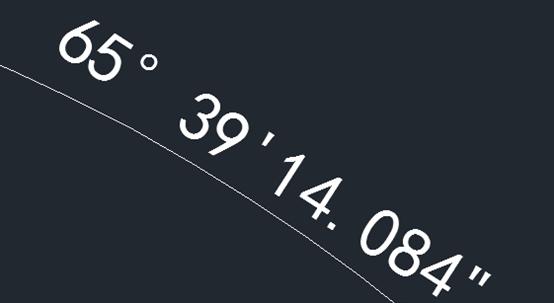

非整数的度数以分秒的形式表示，一度的60分，1分等于60秒，跟时间的计量类似，我们也可以设置精度，比如只显示分，不显示秒，当然也可以将精度设置得更高，不足一秒的以小数的形式表示，效果如下图所示。

3、弧度(Radians)

在数学和物理中，弧度是角的度量单位。它是由国际单位制导出的单位，单位缩写是rad。定义：弧长等于半径的弧，其所对的圆心角为1弧度。

根据定义，一周的弧度数为2πr/r=2π，360°角=2π弧度，因此，1弧度约为57.3°，即57°17'44.806''，1°为π/180弧度，近似值为0.01745弧度，周角为2π弧度，平角(即180°角)为π弧度，直角为π/2弧度

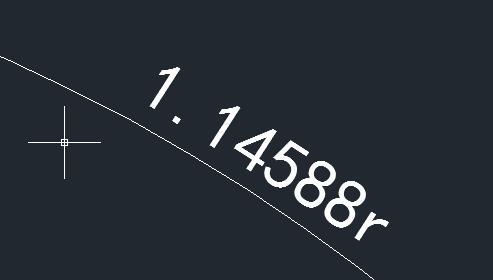

虽然我们可以通过输入法输入π，但在CAD输入旋转角度的时候不识别π。我们输入90时，旋转的角度是90/2π后剩余的弧度数相应的角度，其实是转了很多圈后的结果。在CAD使用弧度时，会在数值后面显示一个r。

4、百分度(Grads)

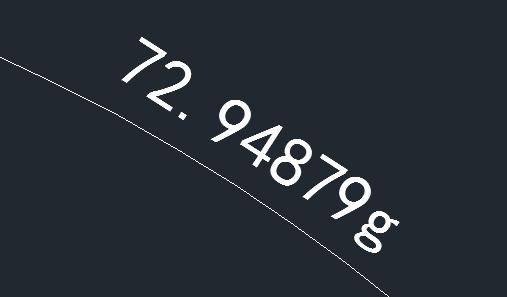

1百分度可以记作：1 gon，(上角标为小写字母g)。CAD直接就写成1g了。

据说是天文学使用的，也有说是常用于建筑或土木工程的角度测量。

(角度)=(弧度)=(百分度)

也就是说100g=90度，如果需要旋转90度，需要输入100。

5、勘测单位(surveyor's Units )

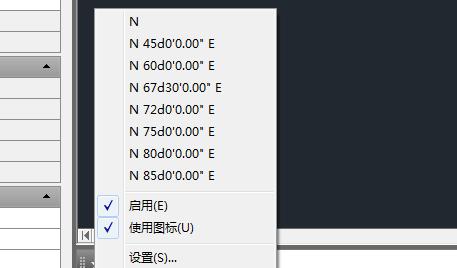

说是土地勘测使用的单位，其实单位形式跟度/分/秒的形式是一样的，只是会带着东N、南S、西W、北N的方向，如下图所示。

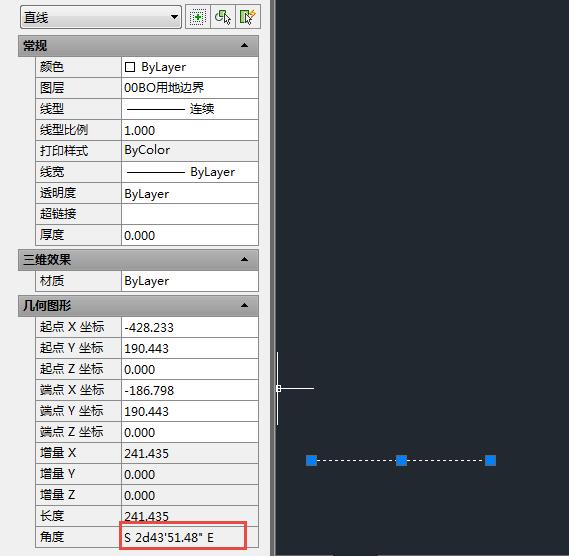

同一条线的角度值会随着勾选顺时针或将调整基准方向后发生变化，如下图所示。

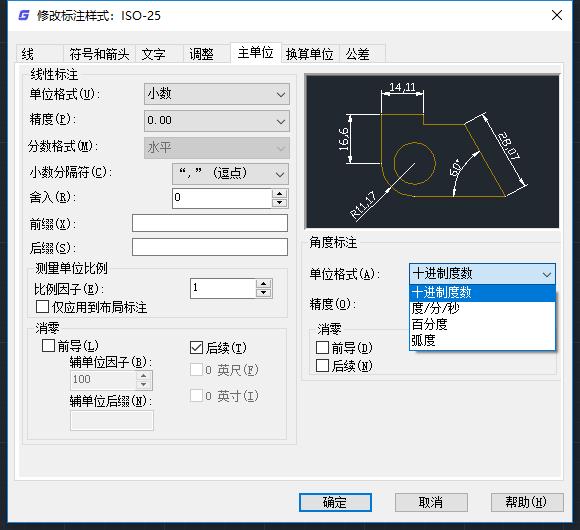

在单位设置里有勘测单位的设置，但在标注样式里无法选择勘测单位，如下图所示。

以上就是在使用浩辰CAD软件绘制图纸的过程中，如果发现旋转图形的时候输入的角度和实际旋转的角度不同时，可以看看是否是因为角度单位设置的问题，同时对于浩辰CAD软件中的相关单位也要十分了解。
