Hello，欢迎大家来到“西家大书”，这里可能是西门子最内部的知识分享平台！

在这个工业互联网盛行的时代，经常用到各种通信协议，S7-1200作为工控界的旗舰产品，最多可以支持连接多少个小伙伴呢，这就不得不谈起S7-1200 PLC的通信资源个数，本篇文章就对其一探究竟。

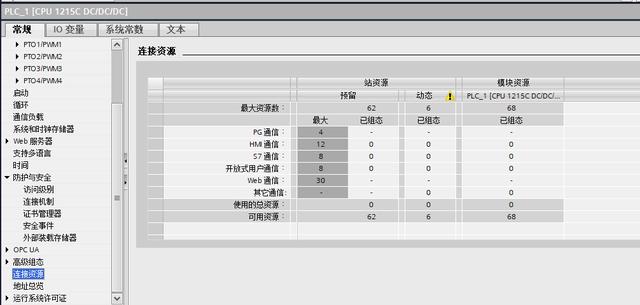

首先，来看一下 PLC 属性中，对连接资源的描述。

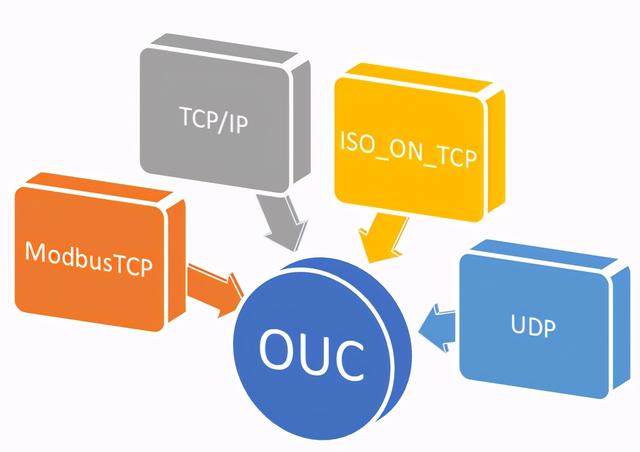

从图中可以看出，S7-1200 PLC一共有68个连接资源，包括预留62个资源，6个动态资源，6个动态资源由系统自动分配给HMI通信、S7通信、开放式用户通信，不能分配给PG通信、Web通信；其中开放式用户通信又叫OUC通信，包含Modbus TCP通信、TCP通信、UDP通信、ISO_ON_TCP通信。

不同的通信代表不同的含义。

PG通信：代表和PC进行通信所占用的资源，如在线监控，下载程序；

HMI通信：代表和HMI通信所占用的资源；

S7通信：代表和通信伙伴建立S7通信连接所占用的资源；

OUC通信：代表和通信伙伴建立OUC通信连接所占用的资源；

Web通信：代表和Web浏览器通信所占用的资源；

动态资源：由系统自动分配的连接资源，仅可分配给HMI通信、S7通信、开放式用户通信，不能分配给PG通信、Web通信。

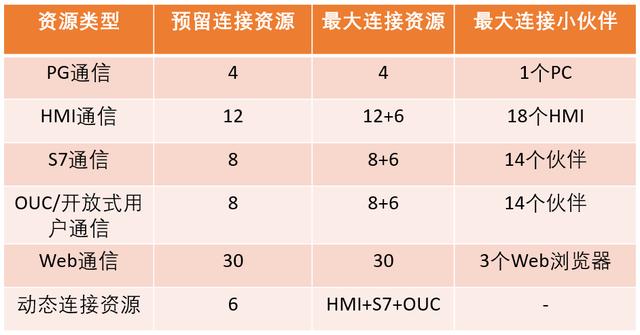

依据上面的解释，也就构成了下面的表格，其中最大连接资源=预留连接资源+动态连接资源。

需要注意的是：

①PG通信资源有4个，不代表一个PLC可以被4个PC同时监控，依旧是最多1个PC监控PLC，其所占用资源最多可以有4个，依旧不同的工作任务，所占用的资源个数会有所不同。

②Profinet IO通信连接IO设备个数不受该资源控制，其依旧最多可以连接16个IO设备。

根据上面表格，我们可以得出，一个PLC最多可以和14个小伙伴建立S7通信或OUC通信。

举个栗子。

一个PLC已经和14个其他PLC建立了S7通信，是否还可以建立14个TCP通信，答案肯定是不行的，TCP通信即OUC通信的一种，14个S7通信已经占用了6个系统自动分配的动态连接资源，OUC通信已无其他动态连接资源可用，所以，最多只能建立8个TCP通信连接。

好了，不知道看到这里是否有所收获，如果有什么疑问，可以在下面评论或者私信我们。
