ansys cfd入门指南pdf_ANSYS 硬件配置建议（更新至 R17.x）

本文档的编写是为了帮助您选择合适的硬件以实现高效率的仿真计算。ANSYS 与众多主要硬件供应商是合作伙伴关系，本文档末尾列出了一些常见供应商硬件产品型号供您参考选择。如需进一步信息请参照各供应商网站或与我们联系。

EBU(电磁)

Intel XEON Haswell – E5 26xx v4 系列(高时钟速率芯片，但没有必要是最高的) 注意：HFSS 主要在内核中求解，因此时钟速率和内存速率很重要

• 关闭超线程 (Hyper-threading)

• 开启睿频加速 (Turboboost)

内存(最快速的内存，建议 2400MHz)

• 为了让所有内存通道都工作在最高速度，每个处理器应配备等量的内存

• HFSS、Maxwell等Electronic软件每个内核配备 8GB，或总量 128-256GB

互联

• 如果需要并行运行在 2个或更多节点上，建议 QDR或 FDRIB互联(在集群上，最低需要 10G网络)

硬盘

• 如可能，选用 SSD作为求解硬盘，并可选用多个 SAS硬盘组成RAID0阵列(2或 4块硬盘)，15,000RPM，RAID0

• 建议用本地硬盘作为求解过程中的求解器及临时文件的I/O

显卡

• NvidiaQuadroM4000、M5000, K5200、NvidiaQuadroM6000

GPU(HFSS、Maxwell的Transient 及 Matrix 求解器、Savant)

• NvidiaTeslaKepler系列(K20、K20x、K40、K80)(Kepler系列的速度最快)

• Nvidia K5000,K5200,K6000

CFD(流体)

Intel XEONHaswell – E5 26xx v4 系列(高时钟速率芯片，但没有必要是最高的)

• 关闭超线程 (Hyper-threading)

• 开启睿频加速 (Turboboost)

内存(最快速的内存，建议 2400MHz)

• 为了让所有内存通道都工作在最高速度，每个处理器应配备等量的内存

• CFD每个内核配备 4GB

互联

• 如果需要并行运行在4个或更多节点上，建议 QDR或 FDRIB互联

硬盘

• CFD没有大量的磁盘 I/O，可以使用 SATA硬盘

显卡

• NvidiaQuadroK5200、NvidiaQuadroM6000

GPU(CFX 不支持 GPU，仅 Fluent 支持)

• NvidiaK5000、NvidiaQuadroK5200, K6000

• Keplar、Fermi及Tesla加速卡 (不推荐使用K80用于 Fluent仿真)

• 注：请阅读 ANSYSHelp中关于“SupportedmodelsforFluentGPUusage”的内容

Mechanical(结构)

Intel XEONHaswell – E5 26xx v4 系列(高时钟速率芯片，但没有必要是最高的)

• 关闭超线程 (Hyper-threading)

• 开启睿频加速 (Turboboost)

内存(最快速的内存，建议 2400MHz)

• 为了让所有内存通道都工作在最高速度，每个处理器应配备等量的内存

• 每个内核配备8GB

• 注：配置更多的内存可缓解 I/O压力(1)求解器可以使用内存以避免过多的I/O(2) 操作系统可以利用可用内存来缓存 MAPDL写入的I/O

互联

• 如果需要并行运行在2个或更多节点上，建议 QDR或 FDRIB互联

硬盘

• 如可能，选用 SSD作为求解硬盘，并可选用多个 SAS硬盘组成RAID0阵列(2或 4块硬盘)，15,000RPM，RAID0

• 注：硬盘越快，仿真速度越快。对于 DMP，程序会写入 8组文件(运行的每个内核有一个)，因此有更短寻址时间的 SSD更适合，由于不必像需要寻址读/写所有不同文件的机械硬盘那样等待过久。

显卡

• NvidiaQuadroK5200、NvidiaQuadroM6000

GPU

• 推荐KeplerK40(如果模型超过 5百万 DOF，则推荐 K80)

• Nvidia K5000,K5200,K6000

服务器vs 工作站

如果您现在拥有或将来会有 32 个甚至更多的并行 licenses(HPC Packs 或 Workgroup Licenses)，或者有一个或多个用户需要提交仿真任务，这些任务会利用到超过现有工作站可用内核数的CPU，我们则倾向于推荐服务器(或集群)，并需要配置作业调度系统。

IT 支 持

如果您已经决定购买服务器或建设计算集群，那么将需要 IT 专家，或者 ANSYS 第三方合作伙伴支持您配置计算集群及作业调度系统(资源管理器)。尽管配置集群与作业调度系统不属于ANSYS 的业务，但我们会提供全面的支持服务，以协助您在工作站、服务器或计算集群上配置ANSYS应用。如果您需要 ANSYS 第三方合作伙伴的联系信息，请与ANSYS 技术支持团队联系。

推荐硬件解决方案

DELL

工作站

• DellPrecisionT5810、T7810、T7910

服务器

如果购买了 32 或更多的 ANSYS 并行license，且有多个用户需要提交任务，则推荐使用服务器(集群)，并使用作业调度系统(JobScheduler)

• DellPowerEdgeR630、M630 (刀片)、R730、C6320

HP

工作站

• HP Z640 orZ840

服务器

如果购买了 32 或更多的 ANSYS 并行license，且有多个用户需要提交任务，则推荐使用服务器(集群)，并使用作业调度系统(JobScheduler)

• HPBL460c(HPWS460c显卡扩展刀片。WS460c更注重GPU及图形渲染)

• Apollo2000

支持的作业调度系统

• Microsoft2008R2SP4(R18版本开始将不再支持 2008Server)，及 2012HPCServer R2(推荐 2012R2)Patch3

• IBM Platform LSF(Linux)

• Altair PBS Pro(Linux)

• Univa (SGE)(Linux)

• TorquewithMoab (Linux)是来自 AdaptiveComputing开源软件，支持和设置请查看：

• http://docs.adaptivecomputing.com

• http://www.adaptivecomputing.com/pro

笔记本及其他移动设备

ANSYS 尚未对笔记本及其他移动设备进行过评估对比，我们不能保证在这类设备上的性能或稳定性。我们推荐的硬件是基于经过认证的工作站或服务器上的性能测试。

平台支持

您可以选择经过 ANSYS测试并支持的计算平台，来为您购买的ANSYS软件配置最优的计算机设备。您也可通过以下链接，进一步了解 ANSYS支持的计算平台，以及由合作伙伴推荐的系统架构方案：

• ANSYS PlatformSupport - Summary of Strategy and Plans(PDF)

• ANSYS 17.0-Browser Support(PDF)

• ANSYS 17.0 -CAD Support(PDF)

• ANSYS 17.0 -Graphics Cards Tested(PDF)

• ANSYS 17.0 -Remote Display Support(PDF)

• ANSYS 17.0 -Interconnects Support(PDF)

• ANSYS 17.0 -Platform Support by Application(PDF)

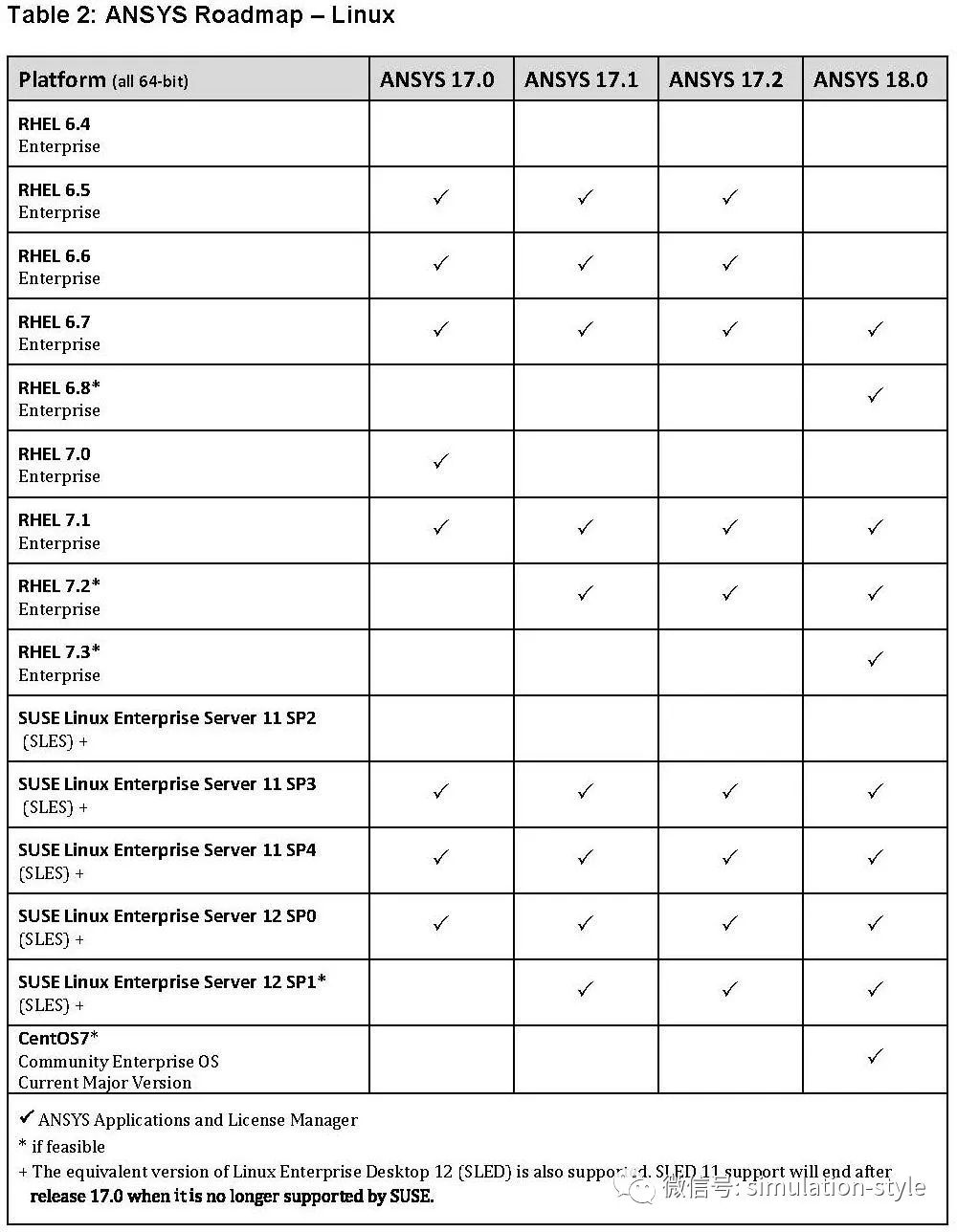

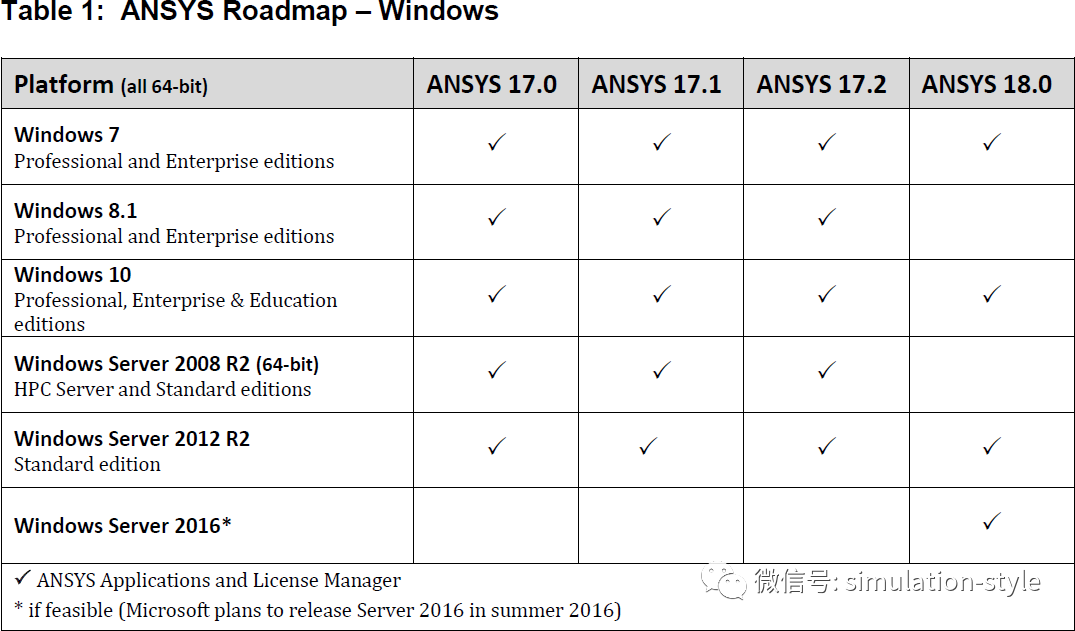

支持的操作系统

【编者备注】由于这是几年前的建议，选择肯定有更新。硬件是买新不买旧，所以需要根据需要，尽量选择更新的型号，尽量跟专业人员做建议确认，让每一分钱都花得值得。毕竟，算题的我们，对资源的需求，总是有那么一点点贪婪的。
