在机床自动化改造时,数控机床和PLC之间进行数据交互,实现数控机床自动控制的功能,需要使用支持的通讯协议或者硬件接线的方式实现。
我们知道,西门子系列产品支持西门子S7通讯协议,如何通过西门子S7协议实现西门子1200PLC与数控系统808D的数据交换呢,本文章将详细为您讲解。
任务描述:西门子1200PLC的MW200发送数据到数控系统808D MW100,西门子1200PLC接收数控系统808D MW110的数据保存到MW210中。
1、 网线连接数控系统808D的X130通讯口和1200 PLC的以太网接口;
2、 数控系统808D 网络连接设置;
![f6607a109843e275ae8f048c813d63d3.png](https://img-blog.csdnimg.cn/img_convert/f6607a109843e275ae8f048c813d63d3.png)

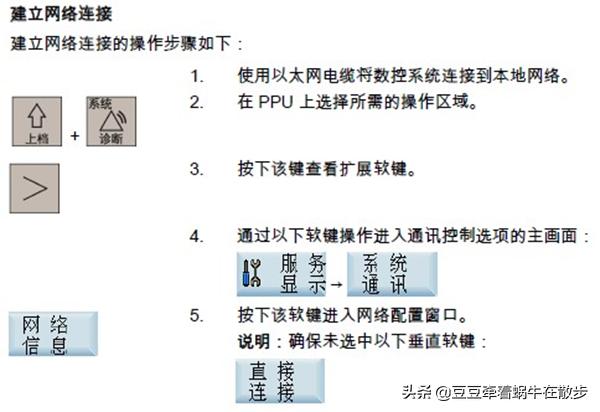

图 1 808D网络连接设置
![27331f493c254f977bed949d51d0ad1a.png](https://img-blog.csdnimg.cn/img_convert/27331f493c254f977bed949d51d0ad1a.png)
图 2 设置808D IP地址
输入IP地址:192.168.8.50,子网掩码:255.255.255.0
3、 设置PLC 的IP地址与数控系统808D在同一个网段;
