上一篇文章中给大家介绍了创建一个S7-1200的项目之硬件组态部分的操作

今天给大家继续讲解博途软件的基本使用，创建一个S7-1200的项目，包括：创建项目及硬件组态、添加程序块、建立变量表、程序的编写。

那么今天给大家讲解的是程序块的添加及调用。

我们在设计程序的时候，会根据控制要求或工艺，把不同的功能编写成不同的程序块，这样做的好处是可以使程序的结构清晰，也方便后续调试程序。

那么我们如何去添加新的程序块呢?

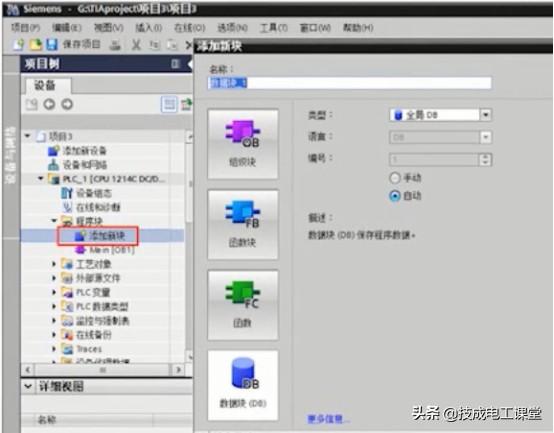

我们选择项目树下的程序块文件夹中的“添加新块”，在出来的添加新块的对话框中可以选择添加OB块、FC块、FB块及DB块等。

比如我们添加一个OB块的话，我们选择了需要添加的块之后，需要设置块的名称、编号(编号可以手动设置也可以自动分配)。

最重要的我们还需要设置块的编程语言，支持LAD、FBD、SCL三种编程语言，比如我们要梯形图编程，就选择LAD即可。

如果是添加DB块，还需要设置类型等，具体我们打开看一下需要设置什么，对应去设置一下就可以了。

FB/FC必须是在OB块中直接调用或者间接调用之后才可以使用的，那么当我们使用的FB块/FC块相对较多时，想知道这个FB/FC块究竟是在哪个块被调用的，我们可以在交叉引用中查询，也可以通过程序的调用结构或从属结构进行查询。

1、交叉引用中查询

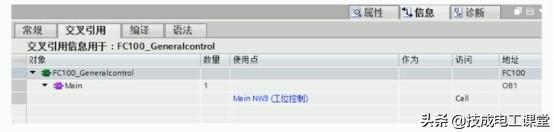

点击需要查询的块，在巡视窗口的“信息”选项，选择“交叉引用”可以查询调用情况。比如下图的FC100这个块，是在OB1中的第3个程序段调用的(NW3)。

2、调用结构中查询

通过项目树中的“程序信息”，程序块的调用结构和从属结构都可以查询块的调用情况。

上图中的FB150、FB151、FB3000、FB3008、FC100都是由MAIN进行调用的，在哪个程序段就看是NW几就可以了，比如NW4就代表程序段4。FC3009、FB3003在详细信息中没有内容，说明这两个块并没有被调用。

以上是创建一个S7-1200项目中的程序块的创建、块调用结构查询的内容，下一篇再接着介绍后续的操作：变量表的创建，欢迎继续观看哦~
