看了一些网上的机械键盘diy教程，大都是用买的pcb和元件来焊接，pcb由联系厂家定制，现在我们来一个完全的，正真意义上的DIY教程，从元件选取，到PCB布局，再到焊接，完全可以自己一个人实现。

1.0原理部分

1.1.本机械键盘选择使用stm32的usb-hid实现有线的hid键盘通信。

1.2.选择使用蓝牙HID模块HC-04实现无线HID通信功能(具体情况淘宝搜索蓝牙HID模块就能找到啦)。

1.3.键盘使用按键扫描。

1.4.机械键盘看情况是否需要RGB灯效，我这里是做了RGB灯的选择的RGB是比较流行的WS2812B，封装选的和

普通RGB大小一样的3528，当然为了能把LED贴在轴体里面还选择了反贴的3528封装，这个封装也可以叫6028，

它相比比其他的优点:毫无疑问控制方面，节省IO资源；6028封装方便贴片。具体见后面分析。

1.5.程序部分就不在这里说了。

1.6.无线需要电源，我只留了接口，自己买个电池，做个dcdc到5v即可扩展。

1.7.预留了一些接口包括OLED，串口，can等，方便扩展功能，我这里做的是一个LD3320语音识别模块。

PCB绘制教程

1.首先需要找到机械键盘轴体的封装：

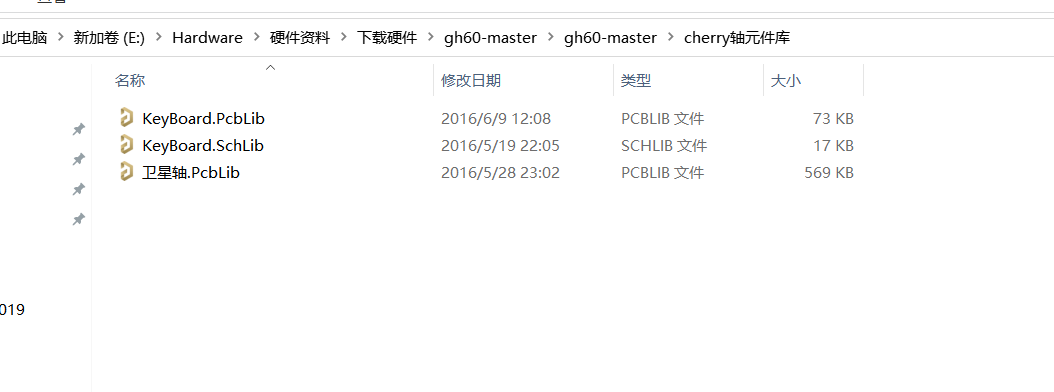

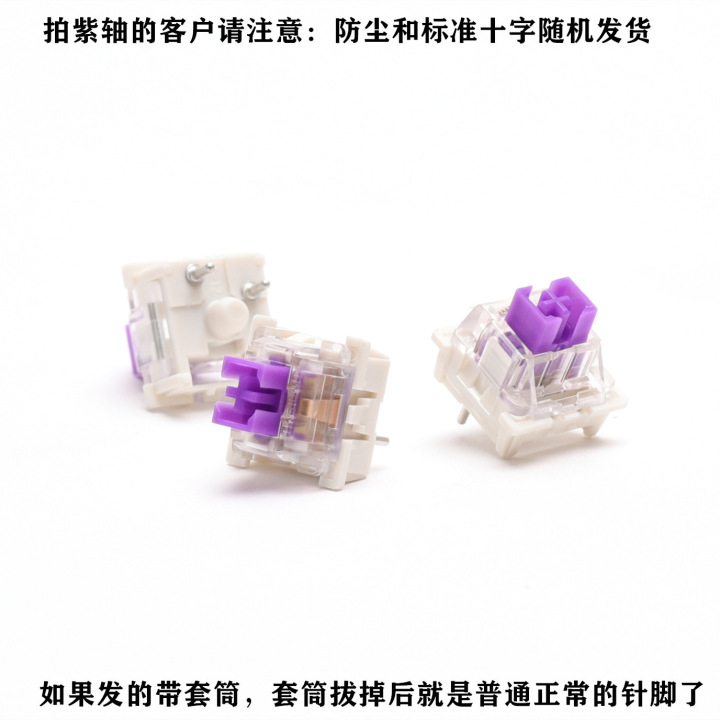

上面是我从淘宝中找的图下面是pcb封装，pcb封装库我直接用的gh60的cherry轴元件库，大多数轴体都是兼容的

当然遗憾的是GH60开源的封装库里面没有3d封装，接下来我们需要稍稍更改一下这个，需要把3528led的封装集成到里面
