锚具是指预应力混凝土中所用的性锚固装置,是在后张法结构或构件中,为保持预应力筋的拉力并将其传递到混凝土内部的锚固工具,也称之为预应力锚具

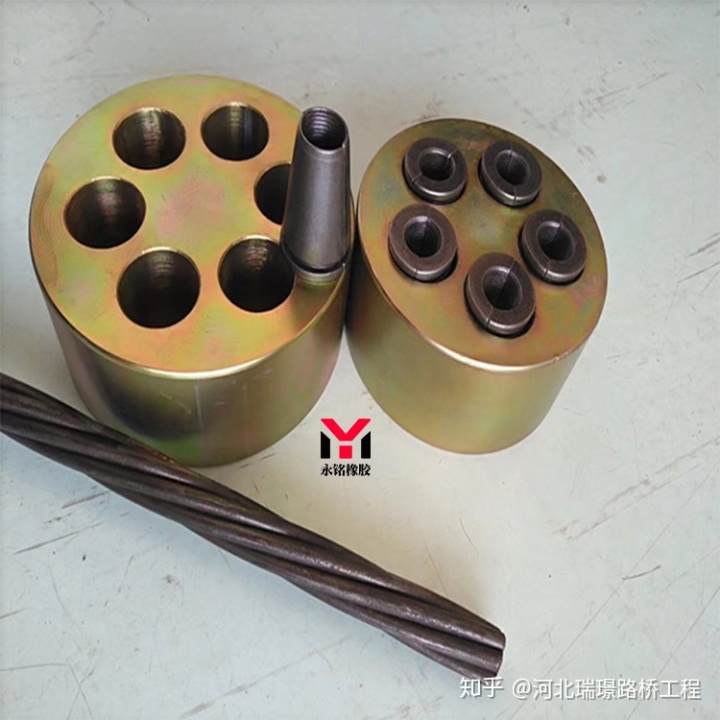

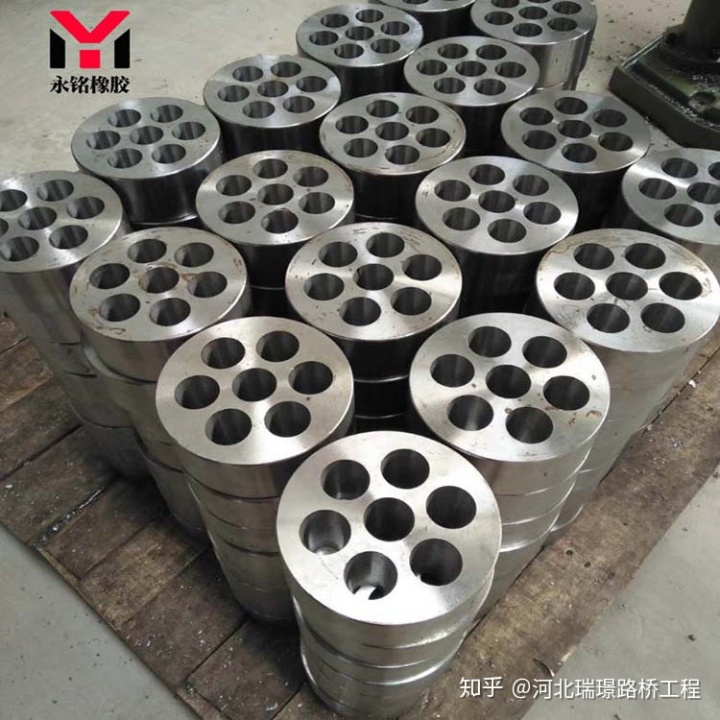

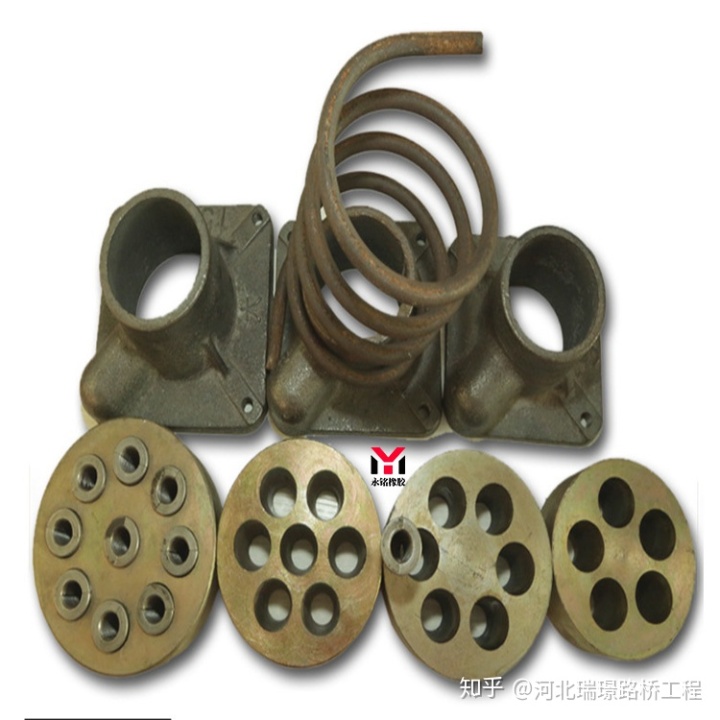

锚具规格有:(a)M15-N锚具。M代表锚具(锚具汉语拼音个字母);15代表钢绞线的规格为15.24的钢绞线,(我国一般普遍使用的钢绞线强度为1860MPa级的15.24钢绞线);-N是指所要穿载的钢绞线根数。(b)M13-N锚具。M代表锚具(锚具汉语拼音个字母);13代表钢绞线的规格为12.78的钢绞线,(国外一般普遍使用的钢绞线强度为1860MPa级的13.78钢绞线);-N是指所要穿载的钢绞线根数。 圆形锚具规格型号表示为:YJM15-N(YM15-N)或YJM13-N(YM13-N);此类型锚具具有良好的自锚性能。张拉一般采用穿心式千斤顶。

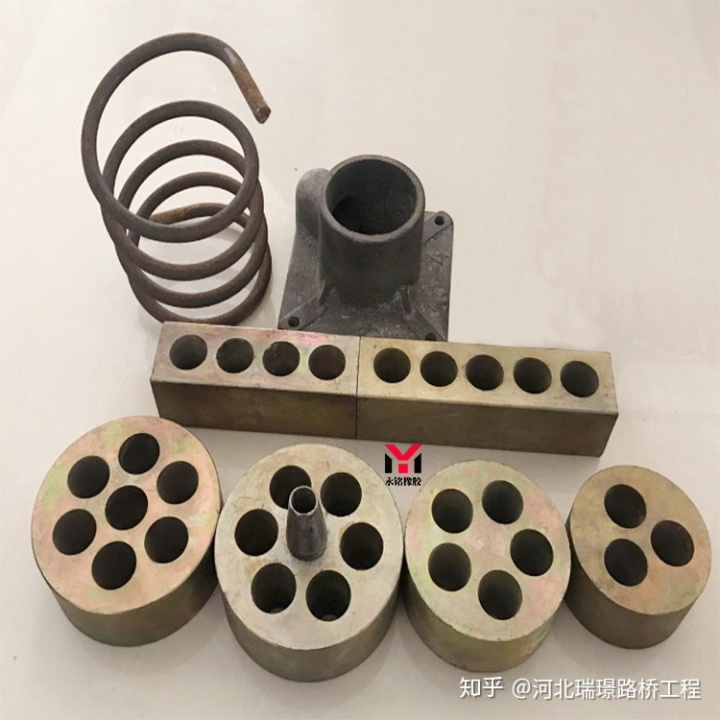

扁形锚规格型号表示为:
BJM15-N(BM15-N)或BJM13-N(BM13-N)(B,扁锚汉语拼音个字母,代表扁形锚具的意思);扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁,使应力分布更加均匀合理,进一步减薄结构厚度。握裹式锚具(固定端锚具)规格型号表示为:JYM15-N(YMP15-N)或JYM13-N(YMP13-N);适用于构件端部设计应力大或端部空间受到限制的情况,它使用挤压机将挤压套压结在钢绞线上的一种握裹式锚具,它预埋在混凝土内,按需要排布,混凝土凝固到设计强度后,在进行张拉。 :后张法预应力筋常用的锚具:1)、镦
