“属性标签编制程序”是一个独立的实用程序，可用于创建自定义填选界面，以将属性输入到 SOLIDWORKS 文件中。用户可以非常方便的通过右侧这些自定义选项卡来快速的输入属性值。“属性标签编制程序”不仅支持零件，而且支持装配体、工程图和焊件下创建不同的选项卡模板。

属性标签编制程序打开位置

启动属性标签编制程序有几个方法：

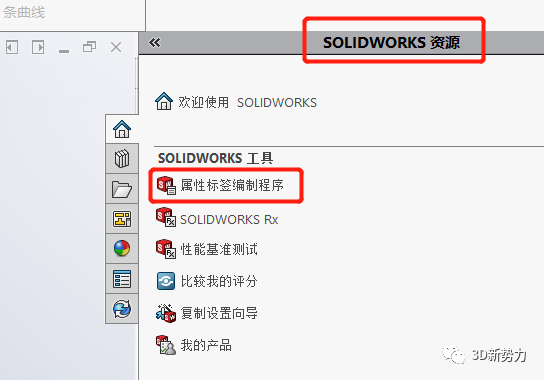

(1)在启动SOLIDWORKS软件情况下，选择【任务窗格】-【SOLIDWORKS资源】中的【属性标签编制程序】。

(1)SOLIDWORKS资源路径

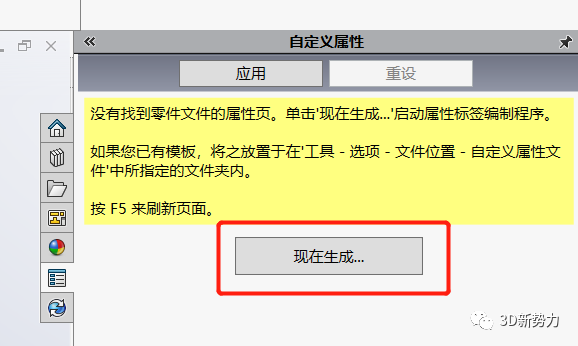

(2)也可以在右侧自定义属性栏中【现在生成】一份。如果有已经存在的各类模板，则可以选择。

(2)自定义属性路径，没有模板的情况下需生成一份

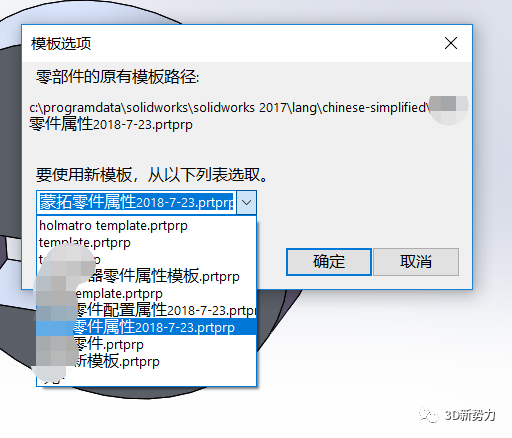

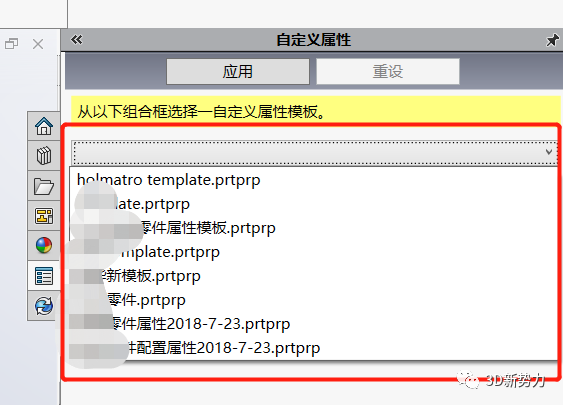

(2)自定义属性路径，存在不同模板的情况下可以通过下拉方式选择

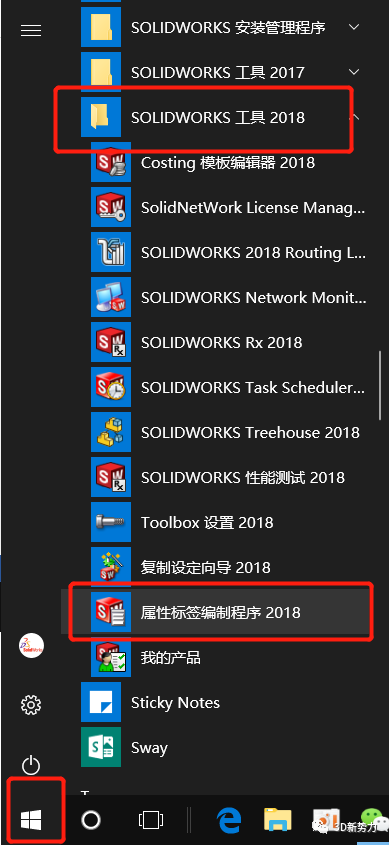

(3)在Windows【开始】菜单栏-【所有程序】-【SOLIDWORKS工具2018】-【属性标签编制程序 2018】启动。

(3)Windows开始菜单路径

小技巧：所有属性标签编制程序的模板都存放在C:\ProgramData\SOLIDWORKS\SOLIDWORKS 20XX\lang\Chinese-Simplified路径下。你可以通过【工具】>【选项】>【系统选项】>【文件位置】＞【自定义属性文件】查找或者自定义路径。

属性标签编制程序制作介绍

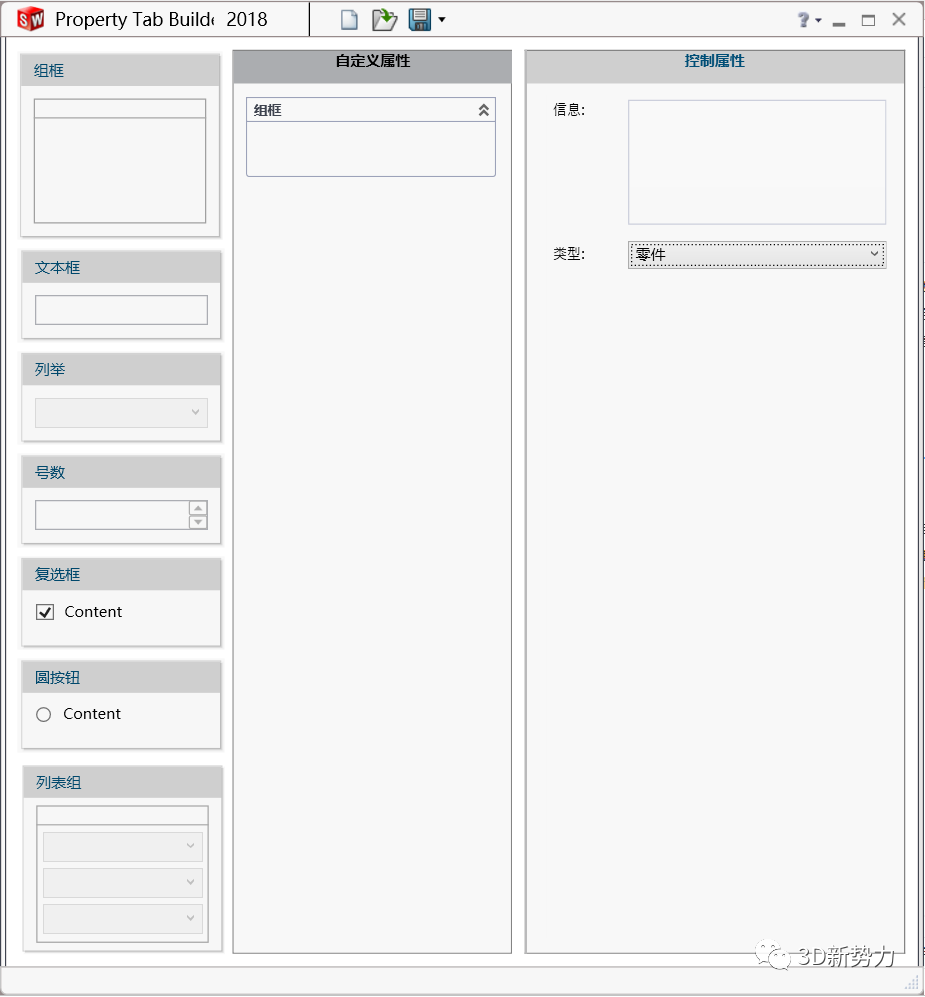

属性标签编制程序打开后的界面如下图所示。可以为零件、装配体、工程图和焊件创建自定义属性界面。本文以创建一个零件属性标签模板为例，来介绍属性标签编制程序的步骤和使用方法。读者可以根据需要创建装配体和工程图以及焊件的属性标签模板，创建的方法绝大部分一致，只是选择不同的类型创建即可。

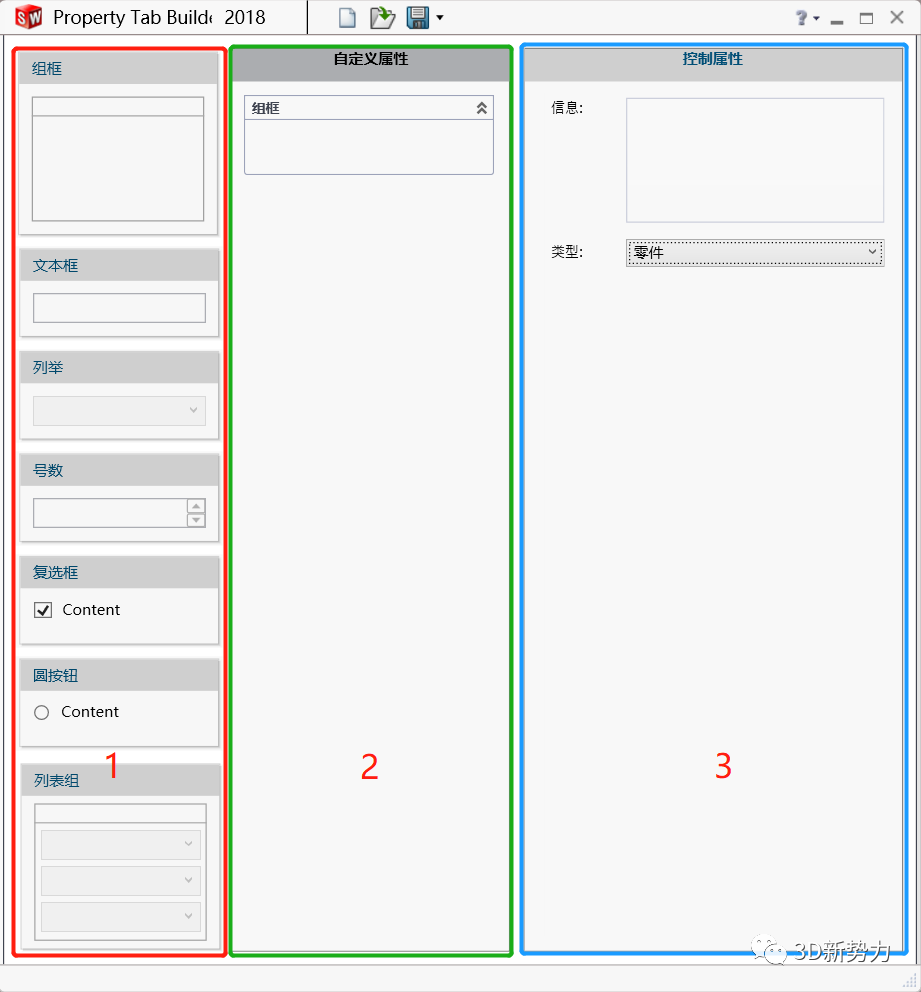

属性标签编制程序界面分为三个部分。

1. 控件调色板，包含了各种类型的窗格选择，如组框、文本框、列举框、复选框等等。

2. 中间窗格为操作区域，通过左侧自定义拖入的不同框类，对其内容进行自定义设置。

3. 可以设置组框和其他单元窗格的属性，并选择指定制作的模板类型(零件、装配体、工程图或焊件)。

控件调色板内容介绍：

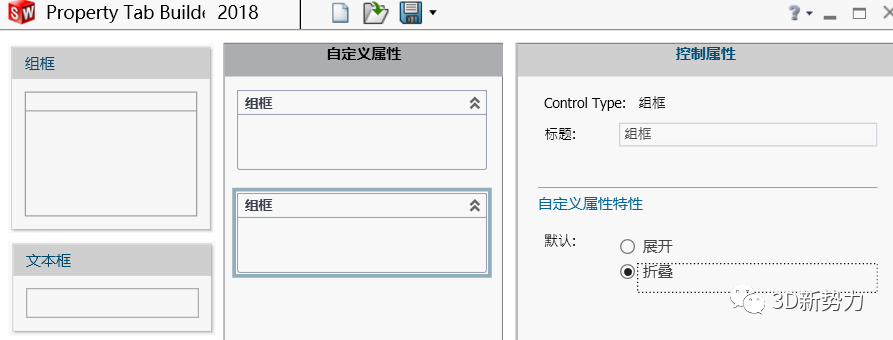

组框：一个属性标签模板中可以包含一个或多个组框，使用组框可以将单元分组。选择组框后，可以在右窗格中设置组框的标题，以及组框默认是展开的还是折叠的

组框

文本框：文本框是最常用的单元之一，文本框中可以提供填写的各类属性值内容。

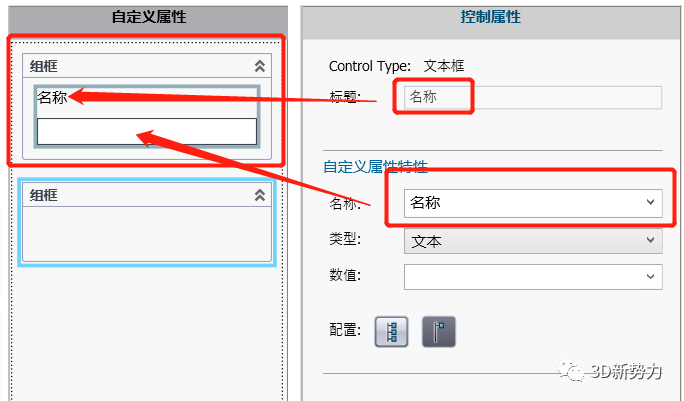

标题的内容将显示在文本框单元的名字上，用于提示下框空白位置所填写内容的类型。自定义属性特性的名称将会关联进SOLIDWORKS文件属性中的【名称】属性值，如果SOLIDWORKS文件中没有【名称】这个属性值时，将会自动创建该属性。

底下有两个选项提供选择，分别为【自定义属性】和‘【配置特定】，该选项会决定这些属性值将写入SOLIDWORKS属性的【自定义属性】页签或【配置特定】页签。友情提示，该处是错误高发区域。

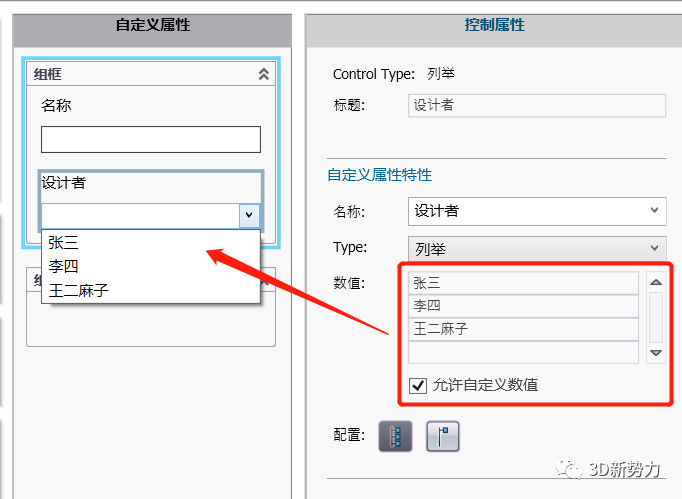

列举：列举也是常用单元之一，将列举单元拖动至组框内。在名称中输入自定义属性名称，如“设计者”，在类型中选择“列举”，然后在数值中输入设计者的名称复选“允许自定义数值”，这样可以以后输入属性时手动输入内容。

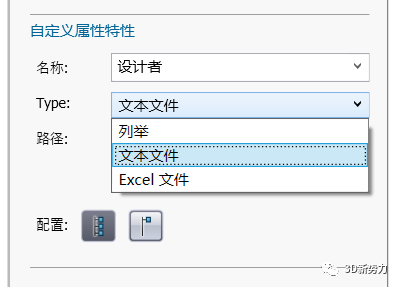

此外，还可以将类型设置为“文本文件”和“Excel 文件”，这样就可以将自定义属性链接到这些外部文件。

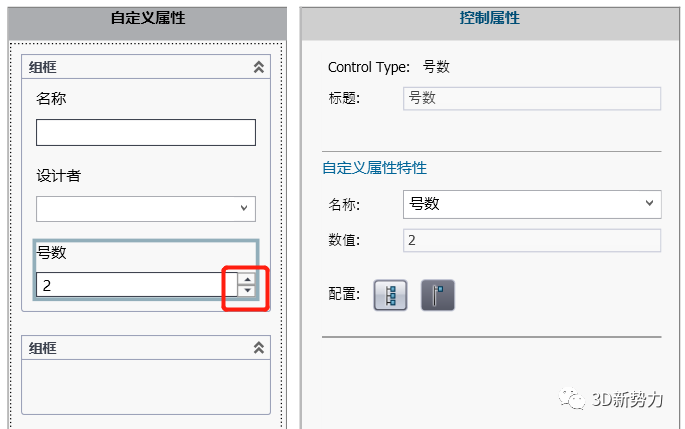

号数：提供一个递增或递减的数字选项框。可以通过向上箭头增加数号，也可以通过向下箭头减少数号。

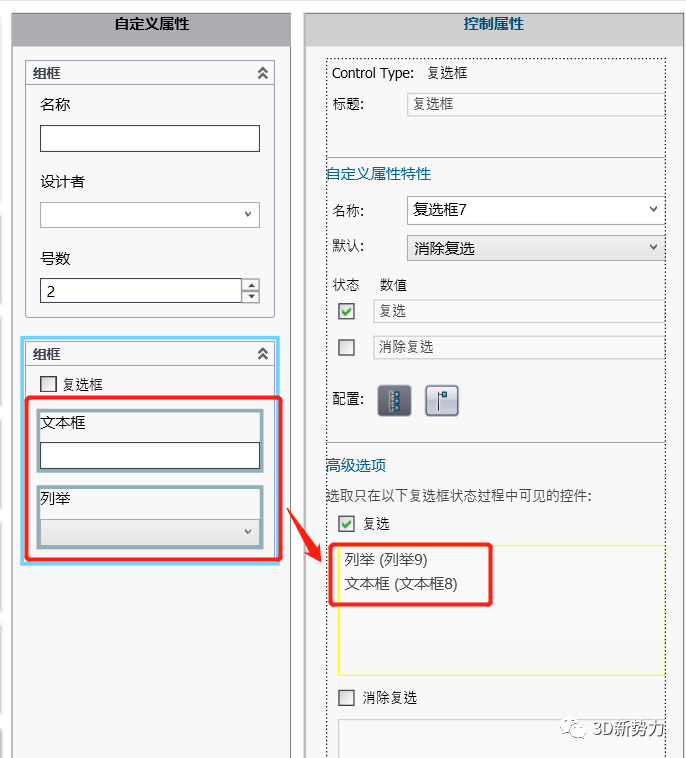

复选框：复选框是一个组合单元，首先选择复选框，然后在组框中选择其他单元类型(图例中“文本框”和“列举”)。复选框可以控制哪些单元可在编辑器中出现并填选，如：当此复选框被勾选时，“文本框”和“列举框”才会显示出来提供选择，这样可以缩减属性值类型的数量。

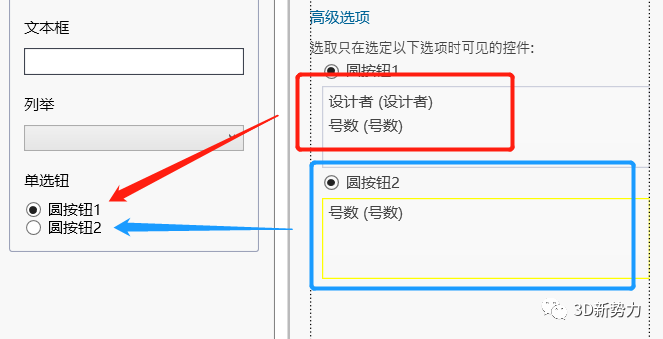

圆按钮：单选按钮允许在两个或三个预定义值中选择一个。不同的单元可能处于不同的状态。

组框可以通过拖动调整其显示位置，也可以将自定义属性从一个组框拖动到另一个组框中。

完成了以上零件属性标签模板创建后，点击保存按钮，保存此零件属性标签模板。保存路径与【工具】>【选项】>【系统选项】>【文件位置】显示下的文件夹【自定义属性文件】中的路径相同。

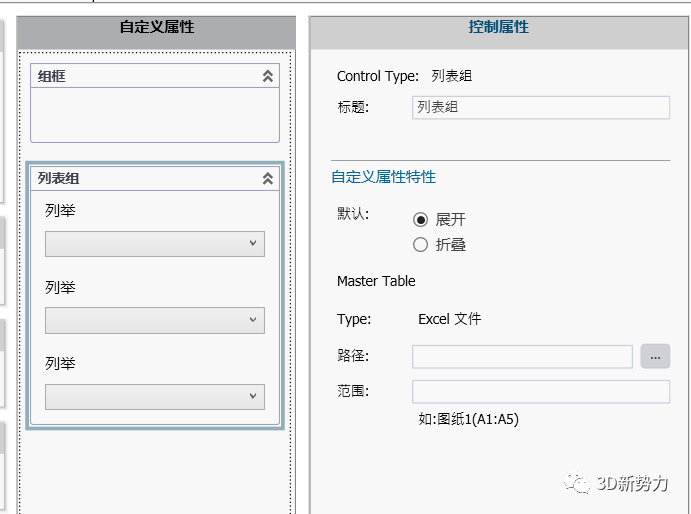

列表组：列表组允许您创建条件列表。默认情况下，控件包含三个列表。第一个列表是第二个列表的父级。当用户从父级选择一个项目，其将决定后续列表中可用的选项。

您也可移除一个列表或添加其他列表。但必须至少具有两个列表。

属性标签编制程序使用

如果在指定的路径下包含多个同类型的属性标签模板，那么在打开SOLIDWORKS文件后，可以根据需要在任务窗格的自定义属性选项卡中选择属性模板。

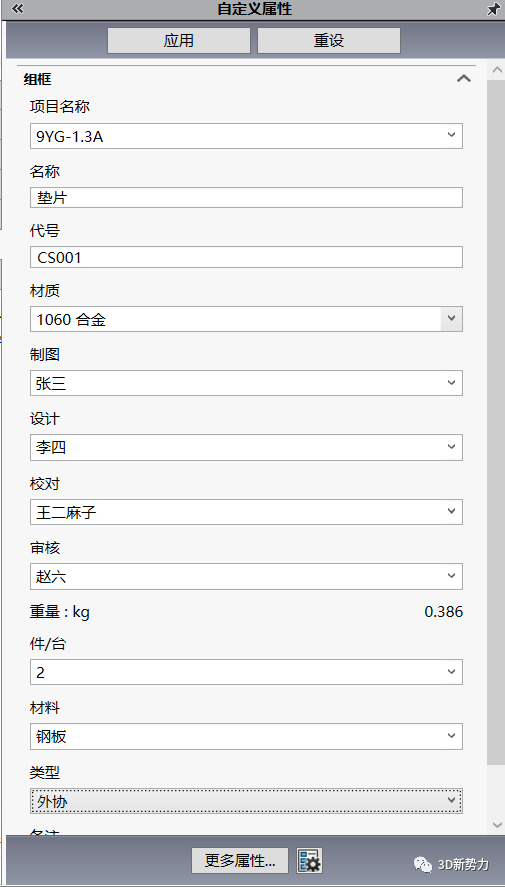

添加自定义属性，然后点击自定义属性选项卡顶部的【应用】按钮，属性即会被快速地写入到相应的SOLIDWORKS文件中，如下图所示。点击文件>属性，查看摘要信息对话框中的自定义属性。

属性标签编制程序填写界面

SOLIDWORKS文件属性栏

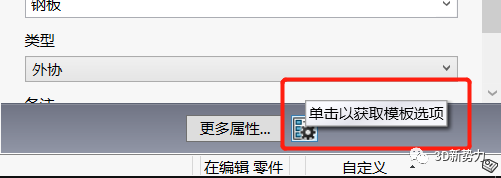

在已激活的模板之间切换可以点击右下侧的“单击以获取模板选项”进行切换。

属性标签编制程序的优点

• SOLIDWORKS界面右侧停靠方便填写，并具有提醒功能，时刻提醒设计师属性值是否填写完成。

• 支持选填，复选以及自动关联等等，一些固定类型的文字无需手动填写，可以通过下拉菜单式选填。

• 对于不同模板文件也可快速输入特定属性值，很多外来图纸或者是非公司标准图纸的属性值，可以通过属性标签编制程序快速覆写，减少手动填写的工作量。

• 衍伸应用，利用“列举”、“复选”和其他单元的功能，甚至可以制作工艺图表等其他应用。
