原标题：CAD原始结构图如何绘制？

CAD原始结构图绘制

原始结构图是设计师对房屋结构进行实地测量之后，根据测量数据放样出的平面图纸，其中包括房屋整体结构、空间结构、门口、窗户的位置尺寸等。原始结构图是设计师绘制的第一张图纸，其他的平面图纸都是在原始结构图的基础上绘制完成的，其中包括平面布置图、顶面布置图、顶面尺寸图、地面材质图、强弱电分布图、电位控制图等。

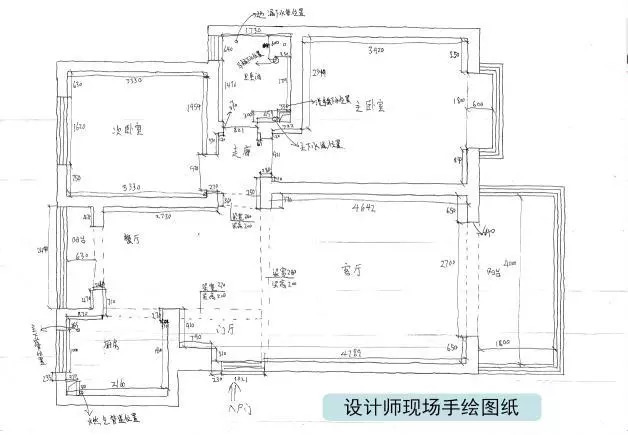

通常房屋结构是由客厅、厨房、卫生间、卧室、阳台等部分组成。本案例设计师量房时徒手绘制的草图结构，如图所示。在徒手绘制的过程中，顶梁位置的结构尺寸，卫生间的下水管道位置、马桶下水位置、地漏位置、通气管道位置，厨房的主下水管道位置、烟道位置、燃气管道等细节位置一定要绘制表达清楚。

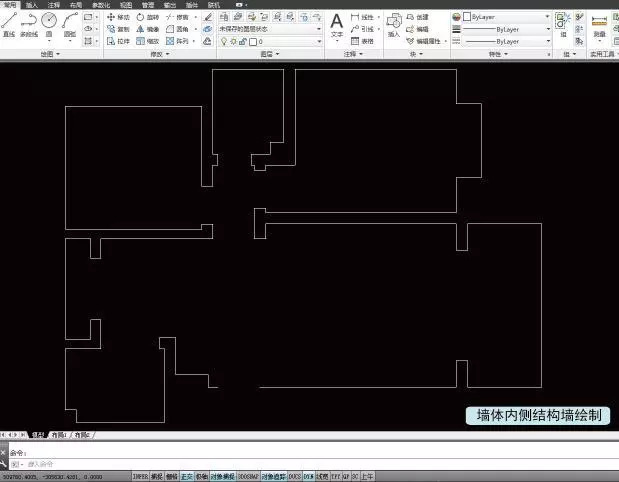

墙体内侧线的绘制。在开启【正交模式】状态下，依次绘制其他直线段位置。注意在绘制的过程中，数据的输入一定要准确，避免出现大的数据误差而造成不必要的麻烦。图纸墙体内侧线绘制完成后效果如图所示。

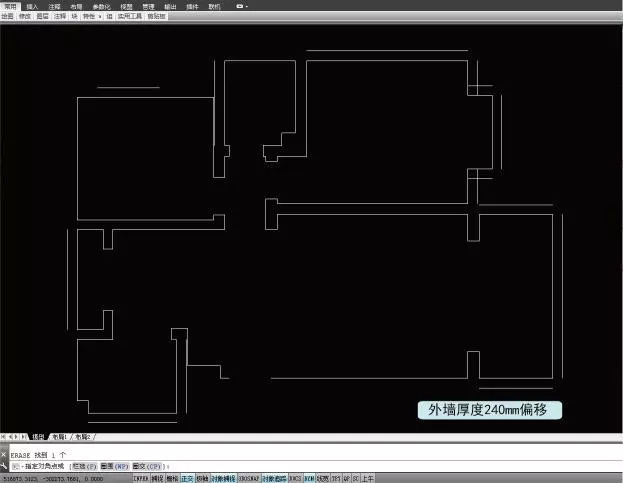

外侧墙体厚度偏移。在实际的图纸操作中，外围墙的厚度都是按照承重墙的厚度来处理的。选择内侧墙体直线，执行【偏移(O)】距离【240mm】的操作，如图所示。注意在【偏移(O)】直线的过程中，每个方向上的内侧墙体线偏移一次就可以了。

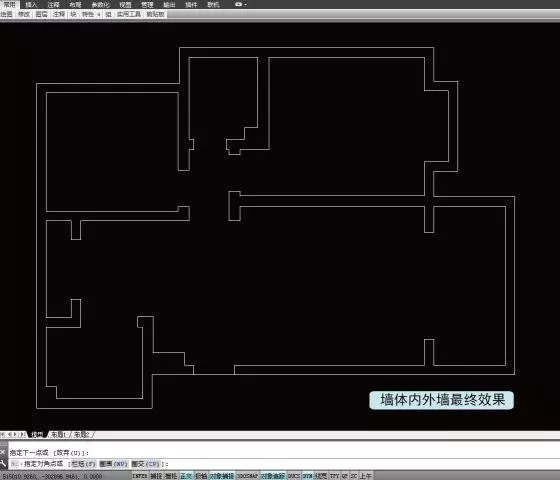

墙体图形的整理。根据实际勘测的结果和数据，对相邻的【偏移(O)】出的两条直线执行【倒直角(F)】操作，如图所示。继续通过执行【直线(L)】和【剪切(TR)】命令,对入户门位置结构进行最终确定，如图所示。

小结：在按照徒手绘制的图纸进行AutoCAD图纸放样时，注意绘制直线的技巧和数据输入的准确性。一般情况下，因为现实条件的限制，最终绘制的图形都会出现或多或少的尺寸误差，只要是在允许的数据范围内都是可以接受的。

结构图中窗户的绘制

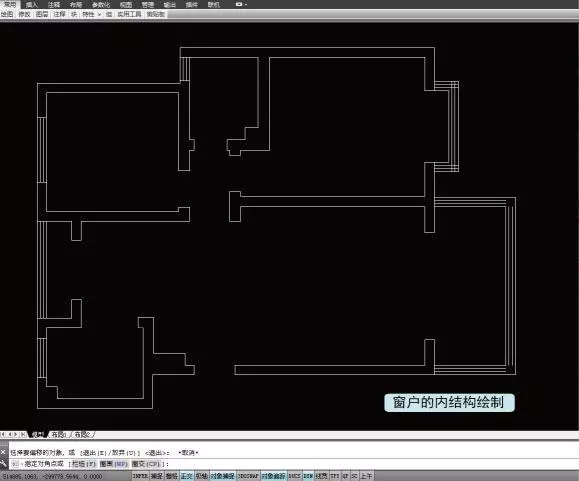

窗户的界线绘制。根据徒手绘制的结构图纸，通过执行【延伸(EX)】和【直线(L)】命令确定每个窗户边界的具体位置，如图所示。边界位置确定后，通过执行【偏移(O)】距离【80mm】的操作，绘制得到窗户的内部结构线，如图所示。

小结：在绘制窗户的边界直线时，可以用【直线(L)】去捕捉窗户边界的端点位置。【偏移(O)】得到窗户结构线后，需要对结构线进行颜色的修改，修改时可以通过执行【笔刷(MA)】命令进行线的特性匹配操作。返回搜狐，查看更多
