漏电断路器的作用是可以带负载接通和断开电路，然后还可以对线路及设备实施短路保护、过载保护及漏电保护。

漏电断路器有选择型和非选择型，选择型就是保护参数可调，非选择型就是保护参数不可调节。一般塑壳式漏电断路器(额定电流比较大)都是可以调节漏电电流的。

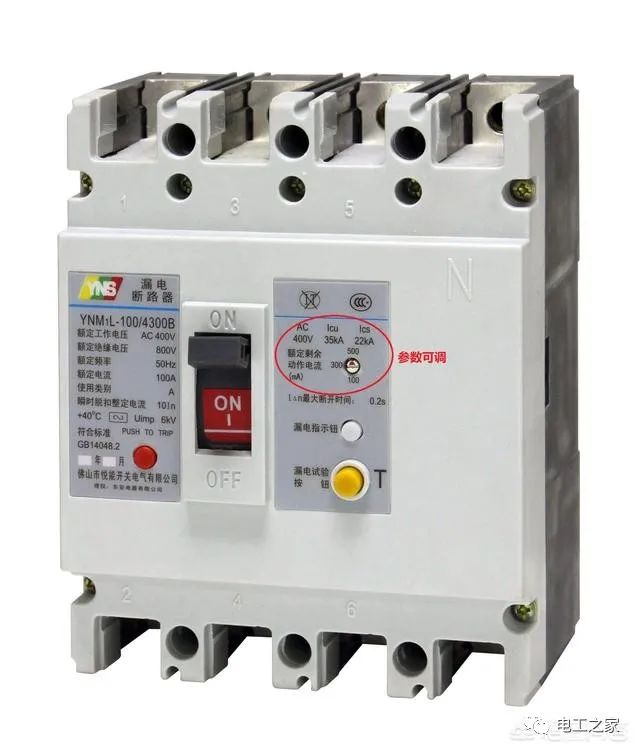

选择型漏电断路器，如下所示：

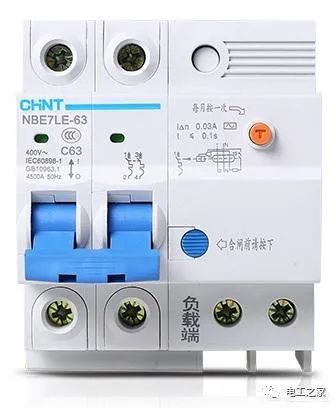

非选择型漏电断路器，如下图所示

漏电断路器漏电动作值一般有15mA、30mA、50mA、100mA等。其中，30mA及以下的漏电断路器用于人身触电防护，50mA及以上主要是用于消防火灾及接地故障防护。

在三相四线配电中， 总开关不建议采用带漏电的断路器。为什么呢？

当总开关后端线路比较长时，电缆对地泄露电流比较大，总开关用带漏电保护容易跳闸。(不管什么电线，都有微弱的泄露电流。线路越长，效果越明显)为了防止线路泄露电流造成开关跳闸，所以总开关的漏电动作值都设定的比较大，一般在50mA以上。

但是漏电电流50mA以上又达不到人身触电保护，因为通过人体的电流达到30mA就严重威胁到人生安全。所以三相四线总开关用漏电保护一般是为了防止火灾及接地故障，因为线路漏电严重可能会产生电弧、系统电压降低等故障。现在工厂及个车间都有专门的消防系统。

本题答案

建议总开关采用空开、不带漏电漏电保护，下级分开关可以采用漏电来保护人身安全。

如果总开关用带漏电的断路器，那么总开关漏电动作值要设定大一些，否则容易跳闸引起不必要的停电。同样分开关也必须要用漏电开关，因为总开关漏电动作电流比较大，达不到人身触电防护。

还有，为了实现选择性保护(即某负载漏电，分开关跳闸，总开关不跳闸；只有分开关不跳闸，总开关才后备跳闸)。总开关的额定电流和漏电动作值必须大于分开关2倍以上。
