gerber文件_一看就懂的钢网文件生成方法

PCB开钢网需要什么文件？可以是 PCB 拼板源文件，也可以是 PCB 厂家生产出来的模板。但一定得是拼板资料也就是模板资料，有些客户提供了 Gerber 文件，也是可以的。注意拼板资料上面要用 MAK 孔跟 MAK 点。这样有贴片的 PCB 才有定位点，不然不好贴片，容易走位。

但是对于很多新手来说，根本不清楚怎么使用 Altium Designer 来生成所需的钢网文件，今天我们就给大家演示一下怎么生成钢网文件的方法。

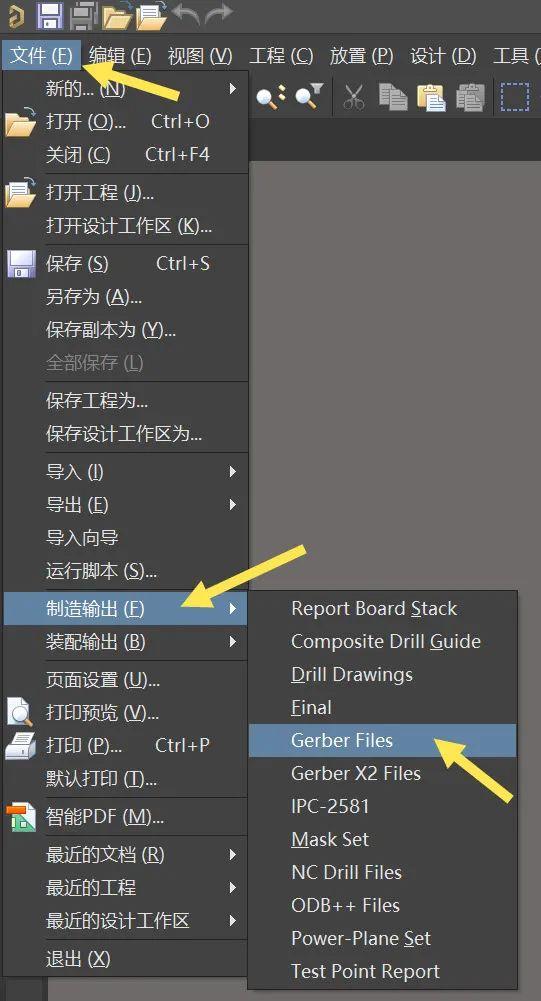

1、打开设计好的 PCB 文件，在 PCB 界面下找到"文件"菜单下的制造输出→Gerber Files。

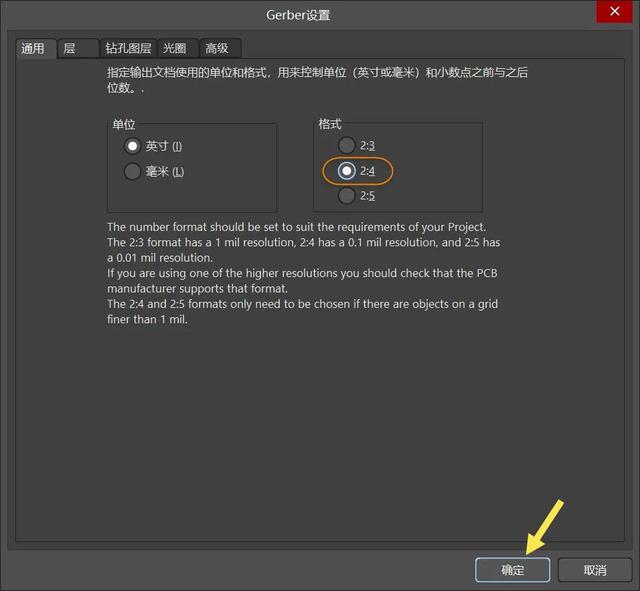

2、通用设置，格式选择 2:4，其他的保持默认即可。

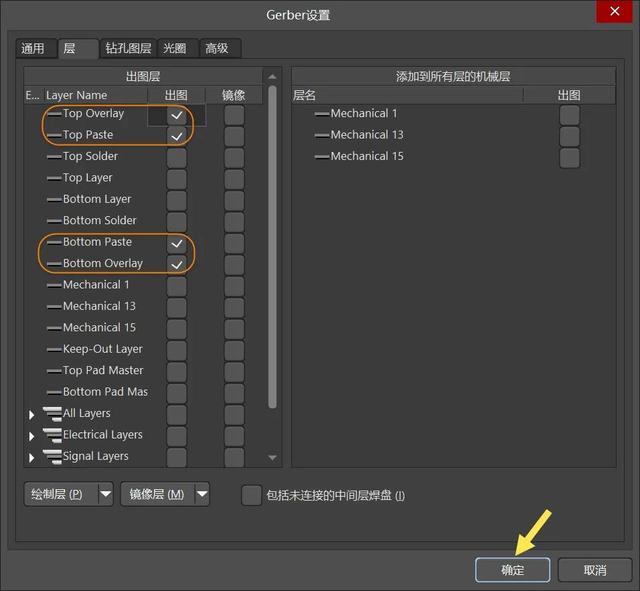

3、层设置，选择需要输出的层，一般情况下勾选丝印层和钢网层即可，也可以只勾选钢网层(锡膏层)。

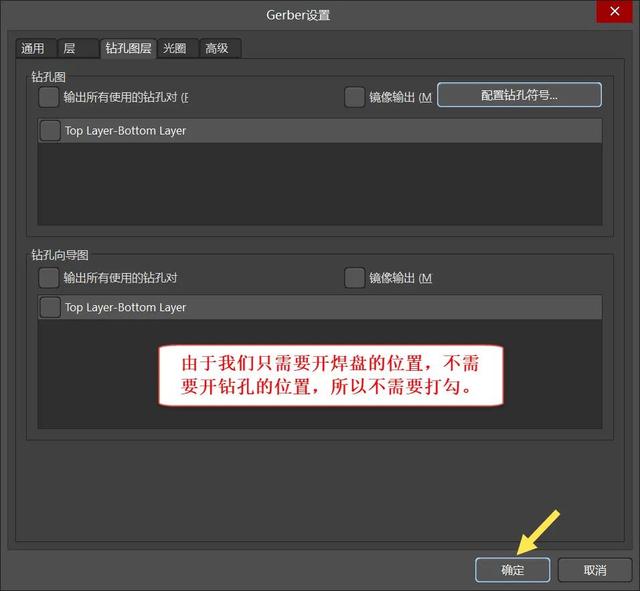

4、钻孔设置页面，由于我们只需要开焊盘的位置，不需要开钻孔的位置，所以不需要打勾，保持默认即可。

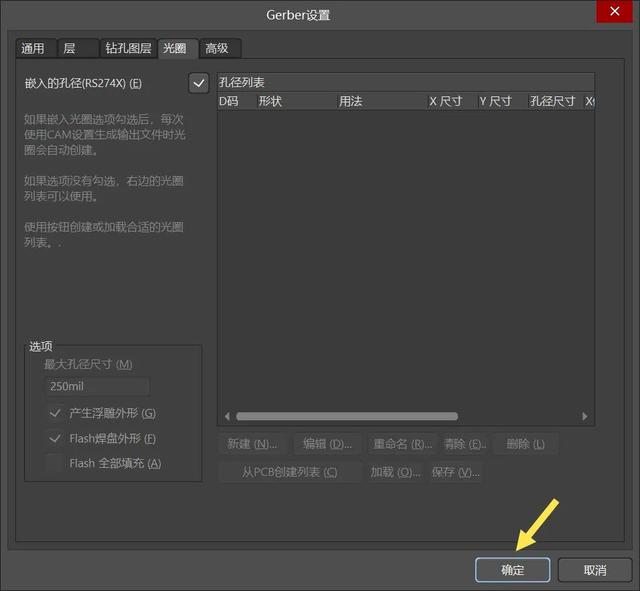

5、光圈设置页面，保持默认即可。

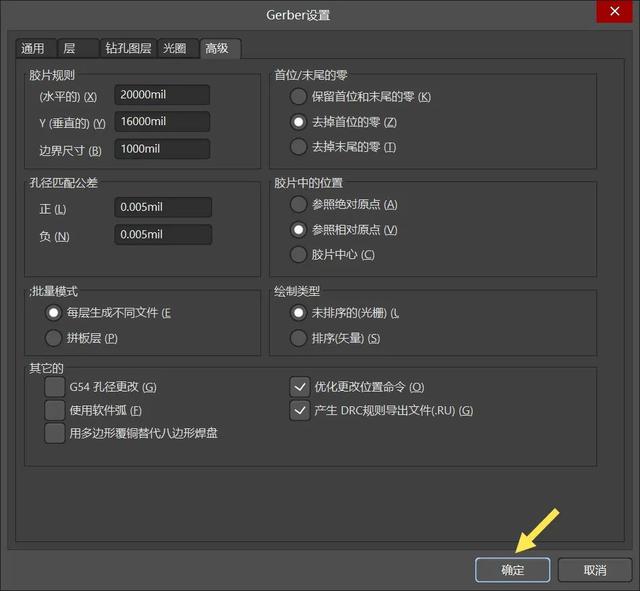

6、高级设置页面，保持默认即可。

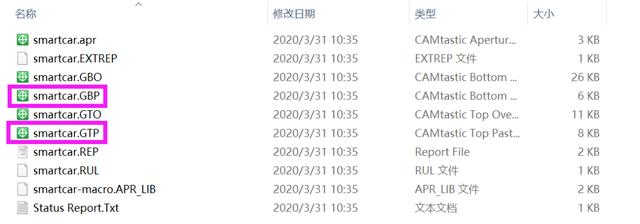

7、确认后，即可生成所需的钢网文件，在对应的文件夹中找到文件，压缩打包发给钢网厂即可。
