在电气技术中所绘制的控制线路图为原理图。绘制电气原理图时不考虑电气的实际位置和结构，但必须遵循以下原则：

（1）绘制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。

（2）电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。

（3）同一电气元件的不同部分（如:接触器的触点和线圈）按功能和所接电路的不同而分别绘制在不同电路中，但必须标注相同的文字符号。

（4）所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。

（5）在绘制电气原理图时与电路无关的电气元件部件（如接触器的铁心和弹簧等）在控制回路中不画出。

（6）不同的电气图，对图线、字体和比例有不同的要求。国标对电气工程图的图线、字体和比例做出了相应的规定。

一、 基本图线

根据国标规定，电气工程图中常用的线型有实线、虚线、点画线、波浪线、双折线等。

​二、 图线的宽度

主要依据GB/T50001-2010《房屋建筑制图统一标准》和GB/T18135-2008《电气工程CAD制图规则》。两者略有差别，似以前者为佳：

线宽b系列值：1.4,1.0,0.7,0.5,0.35,0.25,0.18,0.13mm，确定b后，再按b,0.7b,0.5b,0.25b确定。

据实用经验，推荐选用GB/T50001的：(1.0),(0.7),0.5,0.35,0.25,0.13这个线宽组。但是，对于最细的0.13建议按GB/T18135的，选用0.18(或0.20)。此线宽用于电气细线和文字较合适。

电气制图似无须像建筑和结构专业那样采用更多的线宽类型。

在同一图纸中，同类图线的宽度应基本保持一致，虚线、点画线及双点画线的画长和间隔长度也应大致相等。

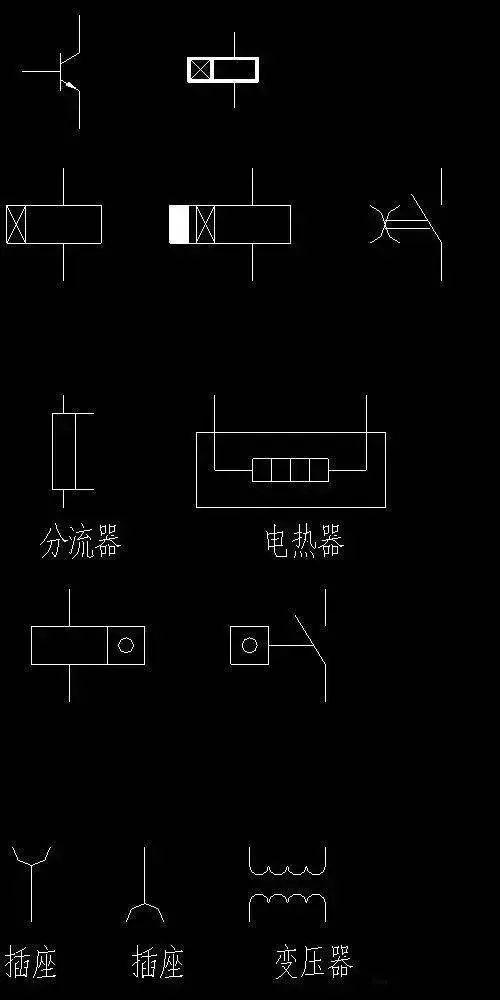

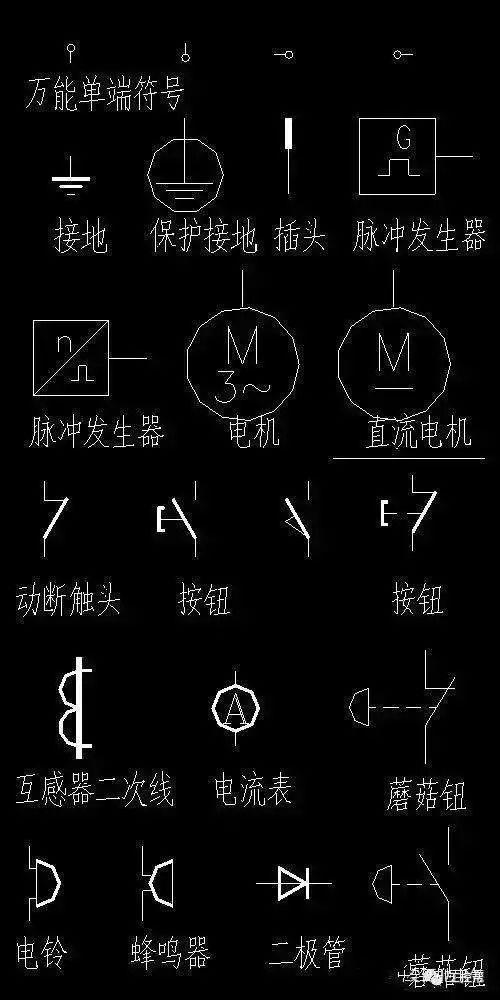

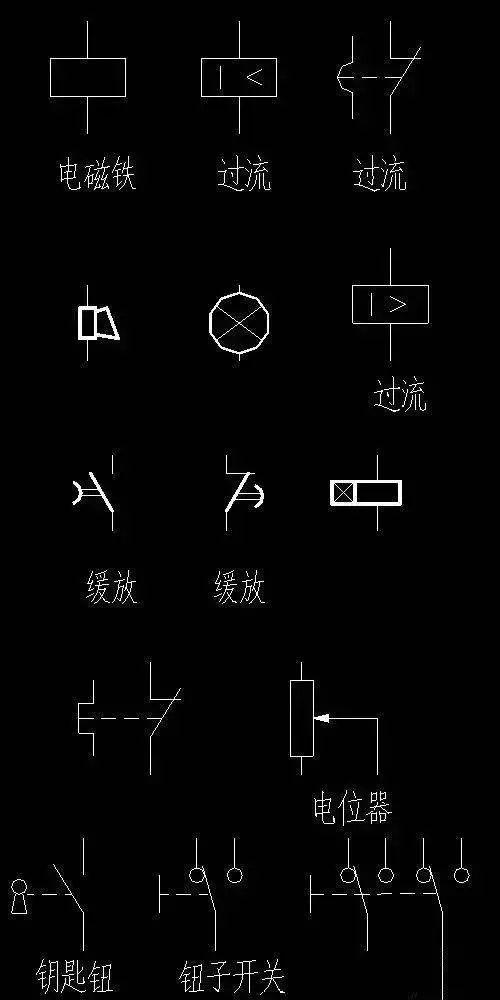

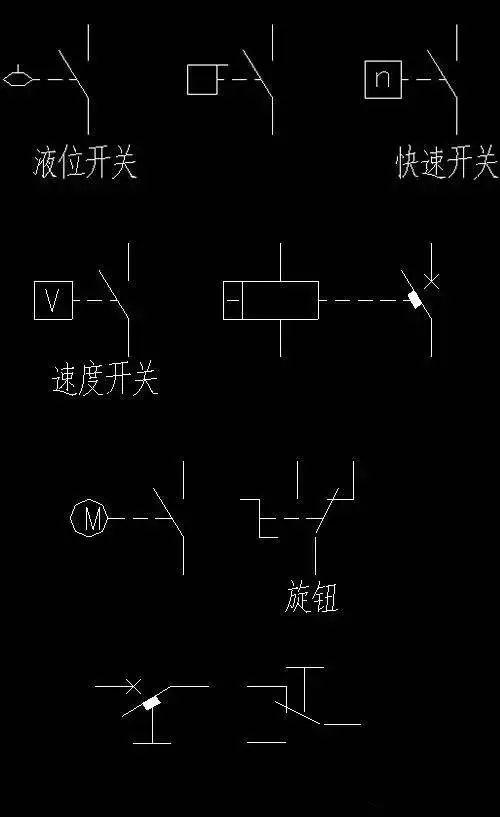

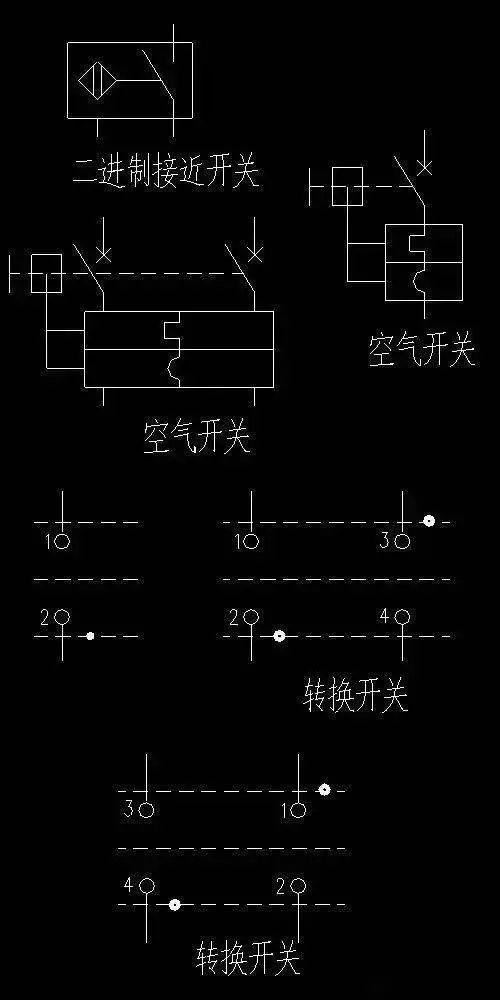

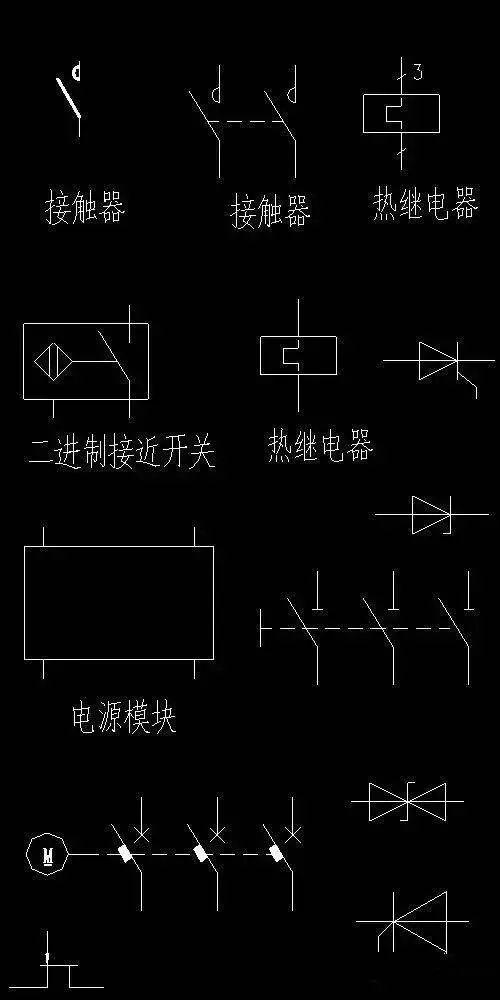

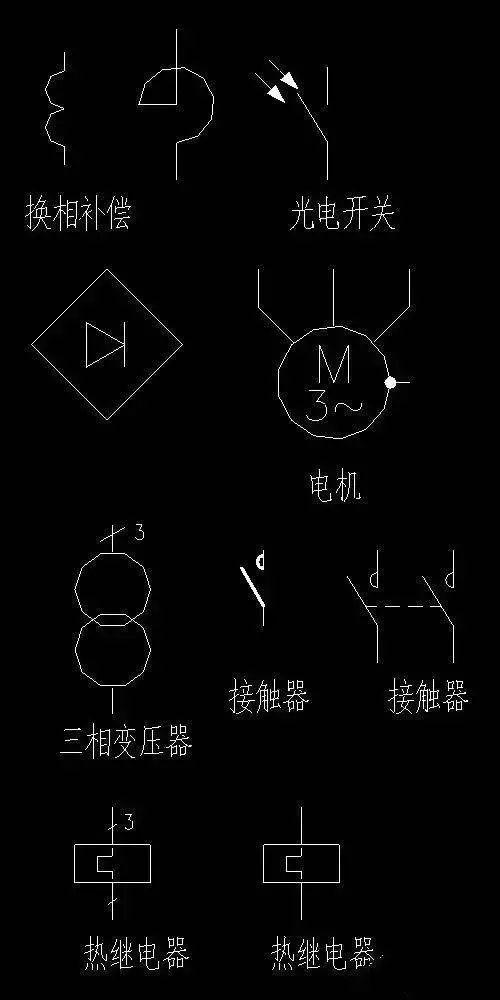

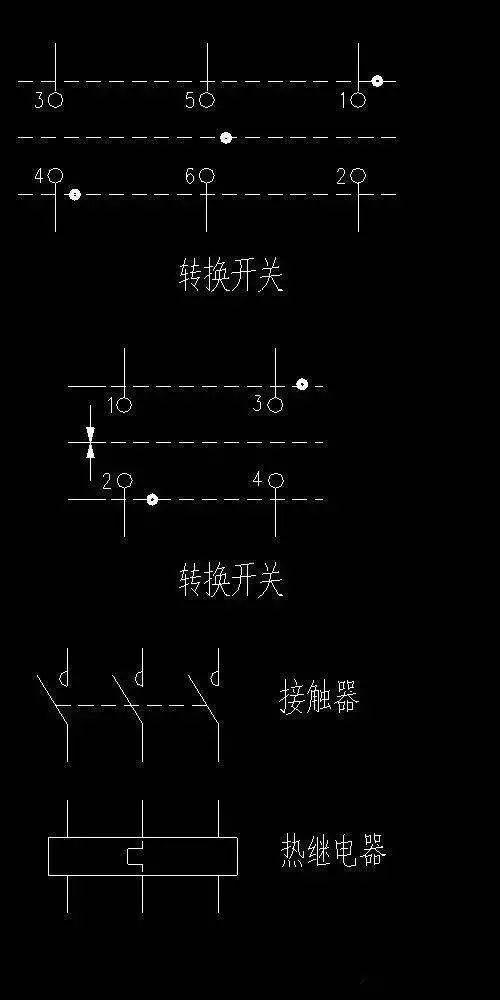

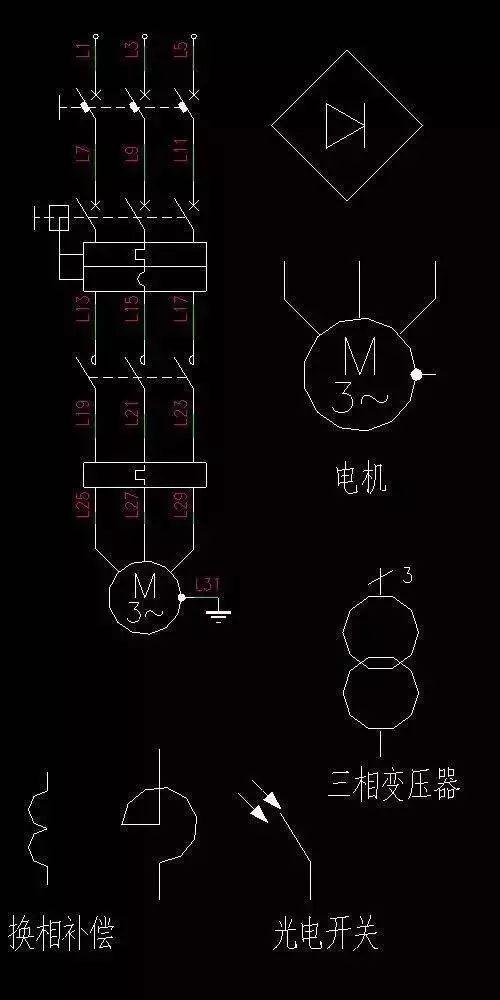

三、标准CAD图形的参考
