Canvas 是 WPF 中的一个布局控件，用于精确控制子元素的定位。与其他布局控件不同，Canvas 不会自动排列子元素，而是让你明确指定每个子元素的坐标。Canvas 适合用于需要精确定位的场景，如绘图应用、游戏界面等。

以下是 Canvas 控件的详细教程：

1. 基本概念

Canvas 是一个基于坐标系统的布局控件，允许你使用绝对定位来安排子元素。你可以通过设置子元素的 Canvas.Left 和 Canvas.Top 属性来指定它们相对于 Canvas 左上角的坐标位置。

2. 创建 Canvas

要在 XAML 中创建一个 Canvas 并添加子元素，你可以像下面这样做：

<Canvas Width="400" Height="300" Background="LightGray">
    <Button Content="Button 1" Canvas.Left="50" Canvas.Top="50"/>
    <Button Content="Button 2" Canvas.Left="150" Canvas.Top="100"/>
    <Button Content="Button 3" Canvas.Left="250" Canvas.Top="150"/>
</Canvas>

在这里插入图片描述

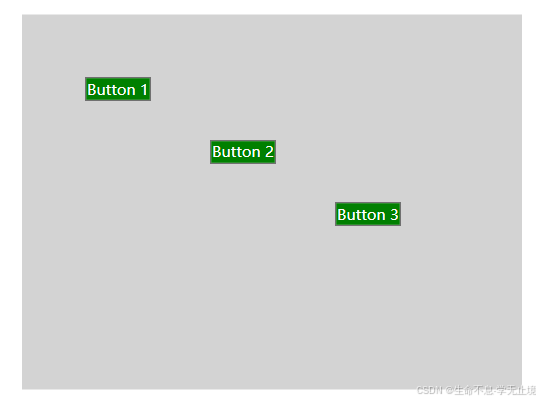

在这个例子中：

Button 1 位于 (50, 50) 的位置。
Button 2 位于 (150, 100) 的位置。
Button 3 位于 (250, 150) 的位置。

3. Canvas 的常用属性

Width 和 Height: 设置 Canvas 的宽度和高度。
Background: 设置 Canvas 的背景颜色。
ClipToBounds: 一个布尔值，指定是否剪裁超出 Canvas 边界的子元素部分。默认为 False。

4. 定位子元素

Canvas 通过设置子元素的附加属性（Attached Properties）来控制其位置：

Canvas.Left: 子元素左边距与 Canvas 左边界的距离。
Canvas.Top: 子元素顶部边距与 Canvas 上边界的距离。
Canvas.Right: 子元素右边距与 Canvas 右边界的距离。
Canvas.Bottom: 子元素底部边距与 Canvas 底边界的距离。

例如：

<Canvas>
    <Button Content="Button 1" Canvas.Left="10" Canvas.Top="20"/>
    <Button Content="Button 2" Canvas.Right="10" Canvas.Bottom="20"/>
</Canvas>

在这里插入图片描述

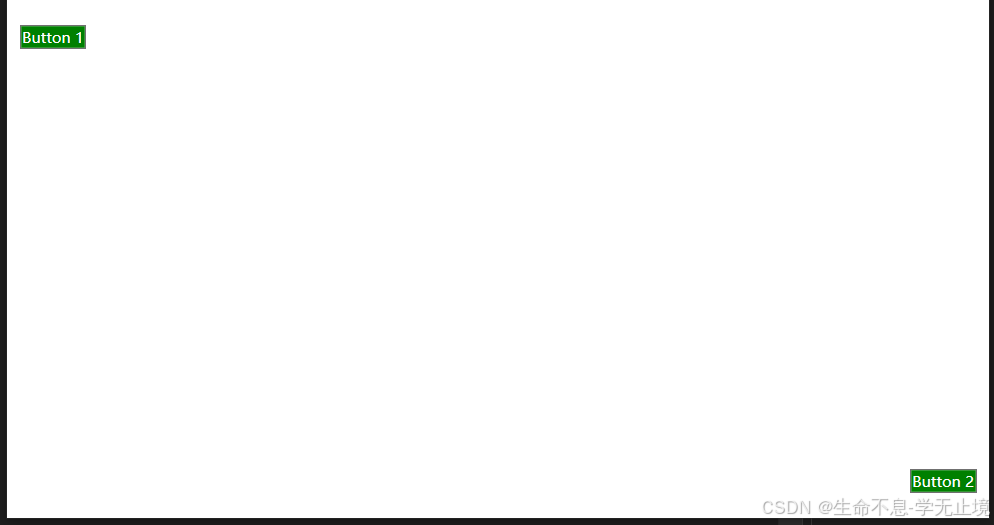

在这个示例中：

Button 1 位于 Canvas 的 (10, 20) 位置。
Button 2 的右下角与 Canvas 的右下角相距 (10, 20) 像素。

5. 动态调整元素位置

你可以在代码中动态调整 Canvas 中子元素的位置。例如：

Button myButton = new Button { Content = "Move Me" };
Canvas.SetLeft(myButton, 50);
Canvas.SetTop(myButton, 50);
myCanvas.Children.Add(myButton);

// 动态改变位置
Canvas.SetLeft(myButton, 100);
Canvas.SetTop(myButton, 150);

在这个代码示例中，myButton 的初始位置为 (50, 50)，之后移动到 (100, 150)。

6. 使用 ZIndex 控制子元素层次

Canvas 允许你使用 Canvas.ZIndex 属性来控制子元素的层次（即哪个元素显示在上面）。ZIndex 数值越大，元素越靠上。

<Canvas>
    <Rectangle Width="100" Height="100" Fill="Red" Canvas.ZIndex="1"/>
    <Rectangle Width="50" Height="50" Fill="Blue" Canvas.Left="25" Canvas.Top="25" Canvas.ZIndex="2"/>
</Canvas>

在这里插入图片描述

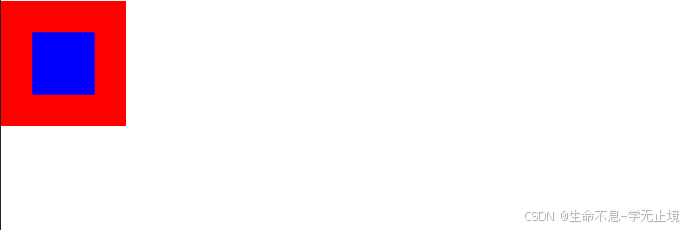

在这个例子中，蓝色矩形 (ZIndex=2) 会覆盖红色矩形 (ZIndex=1)。

7. Canvas 的应用场景

Canvas 适合用于以下场景：

绘图应用: 需要自由定位和绘制图形的应用。
游戏界面: 需要精确控制角色、物体位置的游戏开发。
可视化工具: 例如流程图、图表等需要自由拖放的场景。

8. Canvas 与其他布局控件的区别

StackPanel: 按照垂直或水平顺序排列子元素，不涉及具体坐标。
Grid: 按照网格系统排列子元素，适合复杂布局。
DockPanel: 子元素依次停靠在面板的边缘。
Canvas: 通过绝对定位来控制子元素的位置，提供最大的布局灵活性。

9. Canvas 的使用示例

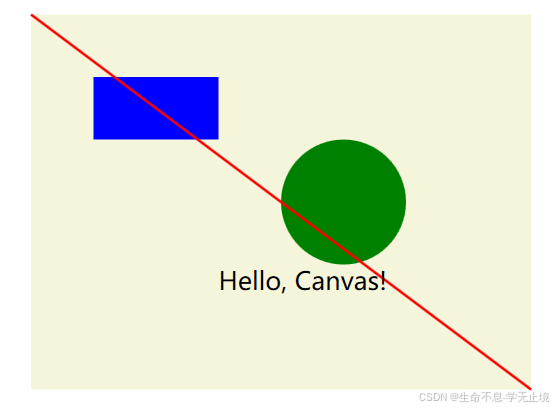

以下是一个简单的绘图示例，展示了如何使用 Canvas 来绘制图形和文本：

<Canvas Width="400" Height="300" Background="Beige">
    <Rectangle Canvas.Left="50" Canvas.Top="50" Width="100" Height="50" Fill="Blue"/>
    <Ellipse Canvas.Left="200" Canvas.Top="100" Width="100" Height="100" Fill="Green"/>
    <Line X1="0" Y1="0" X2="400" Y2="300" Stroke="Red" StrokeThickness="2"/>
    <TextBlock Canvas.Left="150" Canvas.Top="200" FontSize="20" Text="Hello, Canvas!" Foreground="Black"/>
</Canvas>
