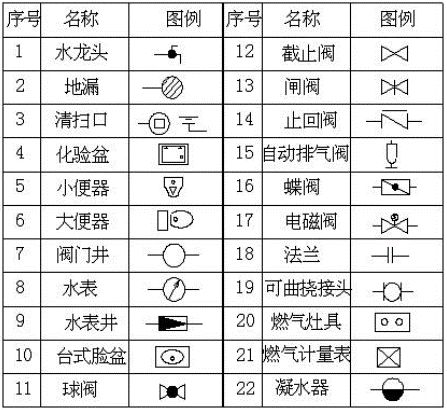

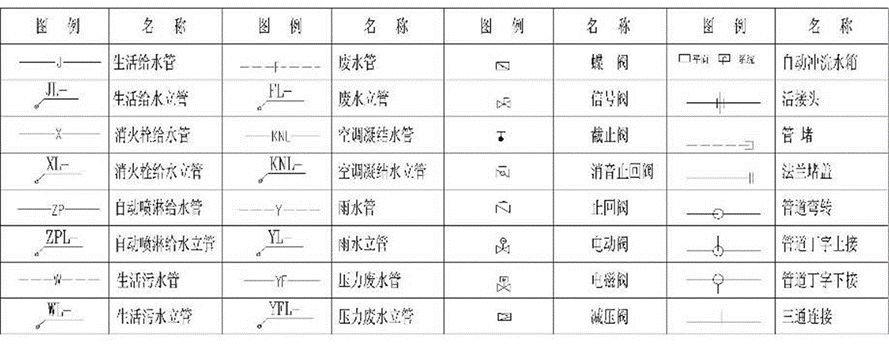

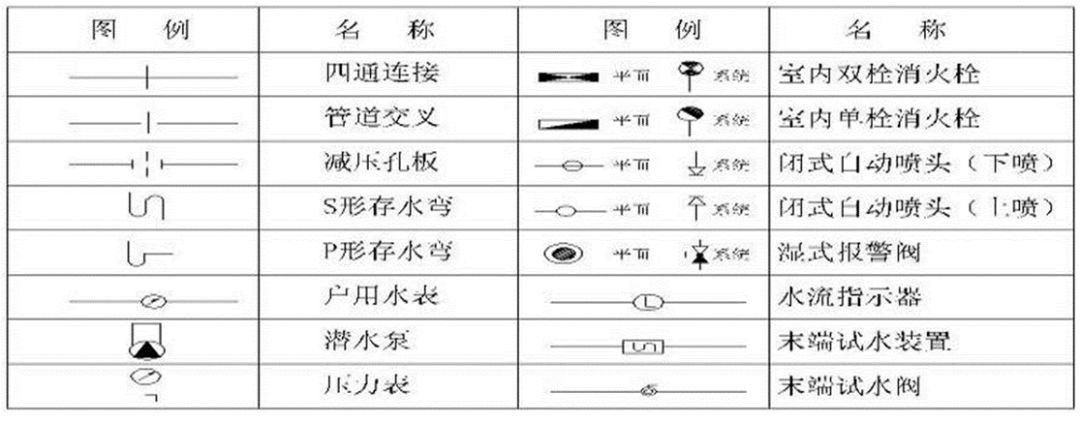

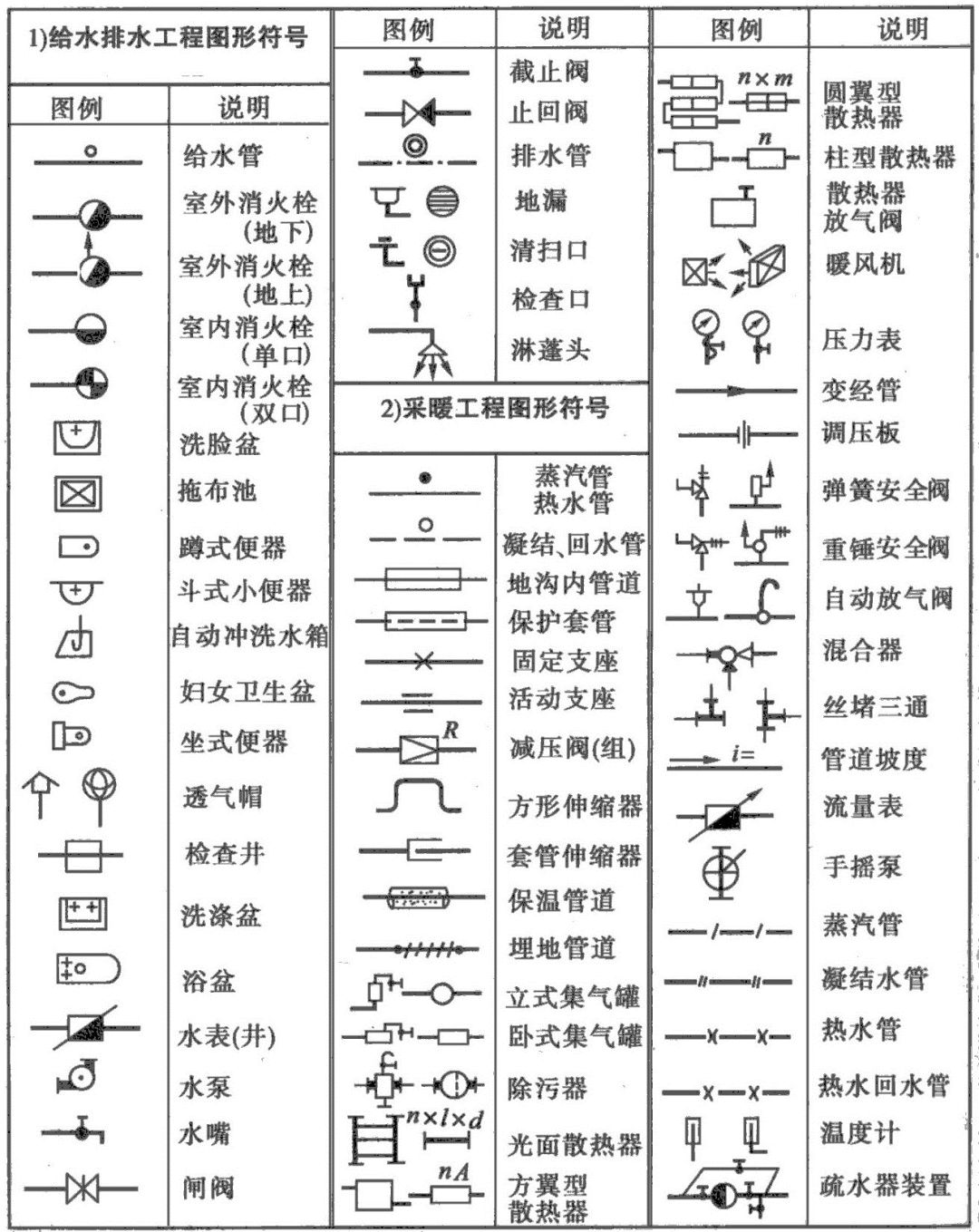

给排水工程 1、建筑给排水工程包括: 给水、排水、热水、消火栓、自动喷淋等常用系统,其管道当中流动的是水。(其管道输送介质为水) 2、给排水系统的主要功能: (1) 建筑给水系统的任务,就是经济合理地将水由室外给水管网输送到装置在室内的各种配水龙头、生产用水设备或消防设备,满足用户对水质、水量和水压等方面的要求,保证用水安全可靠。 (2) 建筑热水系统的任务,大多数情况下是为人们提供符合舒适要求的水量、水压、水质、水温的卫生热水。 (3) 建筑排水系统的任务,就是将室内的生活污水、工业废水及降落在屋面上的雨、雪水用最经济合理的管径和走向,排到室外排水管道中去,为人们提供良好的生活、生产与学习环境。 (4) 消防给水设备是建筑物最经济有效的消防设施;常用的消防给水设备包括消火栓灭火系统和自动喷水灭火系统。但在现代建筑中,移动式灭火设备及其他方式的消防设备也被包含在建筑消防设计当中。 3、给排水系统图例 给排水工程的图例一般都比较形象和简单,不过初学者还是会觉得陌生,需要进行一段时间的强行记忆,但是在联系实物形状后,就能融会贯通,遇见陌生的图例时也能进行推测,迅速接受。例如:热水管道是在粗实线中缀以字母“R”,即为“热”的汉语拼音的辅音字母;蹲便器的图例就是一幅蹲便器的简略平面图。 1 )在给水排水工程图中各管道无论管径大小均是以单线表示,管道上的各种附件均用图例表示。参见GB/T50106-2010《给水排水制图标准》。 2 )为突出管道与用水设备的关系及管道的布置方式,在管道平面布置图中建筑物的轮廓线用细实线绘制。 3 )在管道平面布置图中,管道无论是明装还是暗装,管道线仅表示其所在范围,并不表示其平面位置,如管道与墙的距离等。 1ac809df518fa315491f61f6ae40748d.png fc1d18f548c996094db0698f2456c80d.png 855b05e3cc8ad413b14d7afaa139a101.png 6a05a44db8cfda7e14fdab666025433e.png 一般常用的: 给水管道-J,如果分高低区通常用首字母表示即高区-G,低区-D。 排水管道-W,表示污水。也有-F,就是废水。很少见有用-P表示的。 消火栓管道-XH。 自动喷淋管道-Z或者-ZP;雨水管道-Y; 采暖管道-R,一般实线表示供水管,虚线表示回水管。 压力排水-PY;冷凝水管道-N。管道立管-L。 另外设备的型号字母: Q- 流量或者风量;H-扬程;N-功率;P-压力;QW-潜污泵。 其他阀门、器具之类的都是用图形区分。 JL- 给水管;WL-污水管;YL-雨水管;RJL-热给水;RHL-热回水。 4、读图 4.1 、给排水工程图纸由给排水系统图(或系统原理图)、给排水平面图、图纸说明组成。 4.2 、给排水系统图和原理图的区别: 系统图:较为严格的按照轴测图的绘图原理绘制&
