写在前面
数控机床的智能化升级对智能制造的发展起着至关重要的基础性作用，而实现这一目标的基础便是机床装备的互联互通，其中相关的协议标准更是影响互联互通的决定性要素。
但就目前而言，该领域厂商分散、协议众多(如FANUC支持的FOCAS，三菱的EZSocket,西门子支持OPC UA等等，更多可以参看：一个工业网络工程师的自述，真的太“南”了)；工艺不同、厂商不同、种类多、数量大；各业务系统对工业制造数据信息需求不同；车间布局比较分散等是阻碍联网的主要问题。
今天的主要内容：
00 标准是CNC世界的通用语言
01 繁杂而凌乱的通讯协议
02欧美日中形成的CNC三大机床行业互联标准
00 标准是CNC世界的通用语言
在数字化的推动下，未来工厂将具备互联、有序并且能够实现远程自我优化等特性，前提是，机床、刀具、系统、测量甚至是夹具，都要提供必要的数据来支撑。

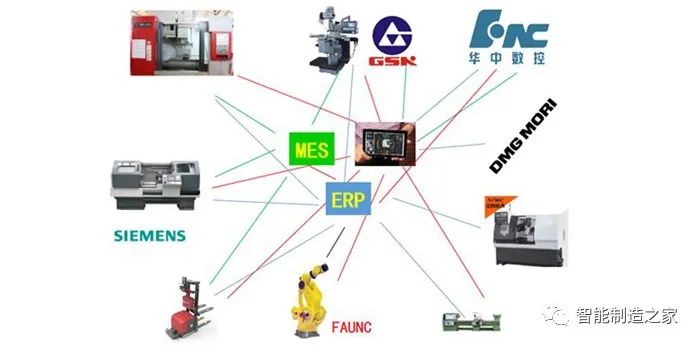

因此，未来制造业只有一个关键词，那就是”互联“。任何机器，不论它来自德国、中国还是美国，不论在何种生产环境中，都需要实现与任意系统的相联。
如何实现互联互通？那就是统一通讯标准，但是统一标准很难，并且未来也不可能出现一家独大的标准。
作为世界各国战略布局的要点，工业通讯标准也是大国利益诉求和博弈的焦点。而机床行业通讯标准的建立，也绝不仅仅是一个国家、一个协会的事情。
相关推荐
技术解读PROFINET、Ethernet/IP等7种主流工业以太网
为什么一定要了解OPC UA TSN——未来的工业通信标准
基于WMS/WCS与PLC数据交互的立体仓库控制系统案例分析
MES与PLC握手的几种常见方式：IT与OT的一次亲密接触
01 繁杂而凌乱的通信协议
数控系统的互联方式从最早的串行通信逐步升级为以太网通信。不同类型(品牌)的数控系统的通讯端口、通讯协议千差万别。
在不同的时期，不同的阶段，数控系统厂家设计并提供了面向不同应用目标的通讯方式和通讯协议。

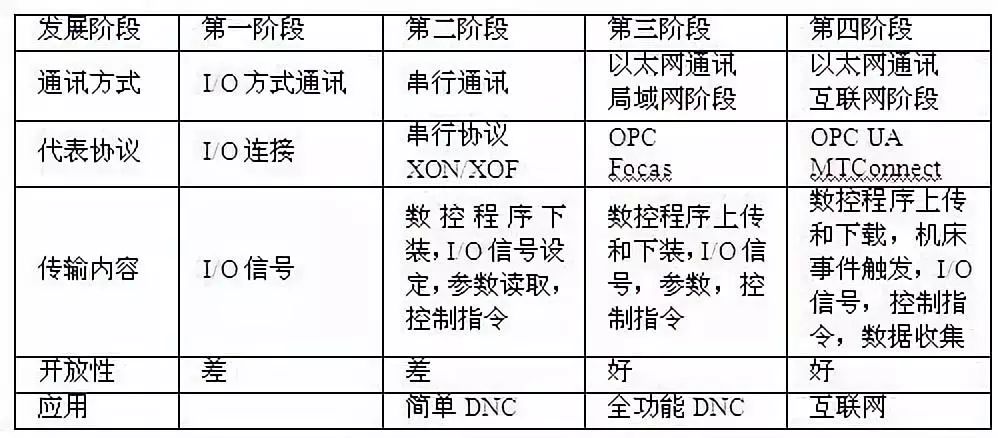

▶ 第一阶段：I/O方式用于和其他设备进行握手和工作协同。
▶ 第二阶段：串口通讯时期，主要是由于数控系统内存偏小，在遇到大程序时进行在线的NC文件下载，即最基础的DNC功能，这种方式由于其技术门槛低，简单、易行、低成本而被国内数控厂商所广泛使用，但是这也同时限制了国内数控系统对于网络技术的应用，功能极为有限。
▶ 第三阶段：类似Fanuc、Siemens等中高端数控系统都配备了以太网接口。
▶ 第四阶段：通讯设计出现了OPC UA和MTConnect等面向互联网应用的协议设计。
互联方式的变化更迭本身是带来便利的，但是，不同的通讯标准又造成了新的壁垒，同一标准设备可以互联，而不同总线设备则无法互联。
▶ 在制造过程中只有真正实现了机床与机床，机床与人之间的对话，才能进入互联阶段。
相关推荐
工业通讯网络层级全解读，解析工业网络的自动化金字塔
最全整理工业通讯上的领域各种总线+协议+规范+接口—数据采集与控制
比较工业物联网中的几种主流无线技术
最全整理网络基础知识“全家桶”—入门工业网络必备(推荐收藏)
2020工业网络市场份额报告：主流工业以太网、现场总线、工业无线份额对比
02 欧美日中形成的CNC三大机床互联行业标准

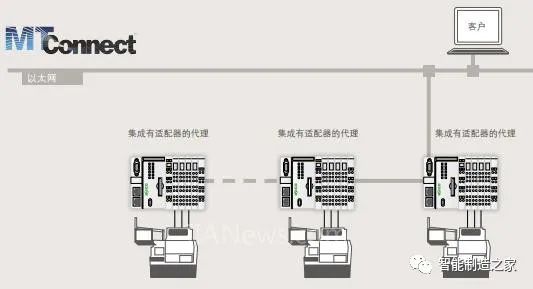

早在2006年，美国机械制造技术协会(AMT)提出了数控设备互联通讯协议(MTConnect协议)，用于机床设备的互联互通。

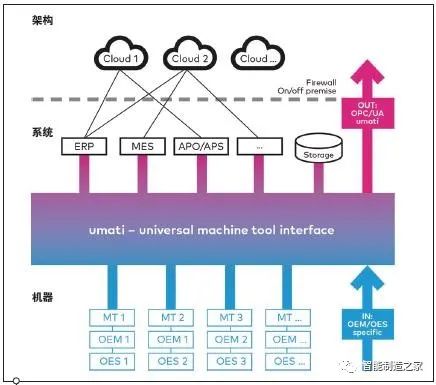

基于OPC UA的开放标准umati，这是由德国机床制造商协会(VDW)开发的一种开放的通用机床接口标准umati(universal machine tool interface)。它是一种通用接口，可便捷安全地把机床(WZM)和设备无缝连接到客户端或用户端的IT生态系统中去，用于机床与生产环境内外围的IT系统的连接 (生产过程执行系统MES、企业资源计划 ERP、云端, …)。
设置用于机床的标准umati 接口
由中国机床工具工业协会组织行业企业研制的数控装备工业互联通讯协议NC-Link标准，也在CIMT2019展会上设置专门展区，用于展示数控装备工业互联通讯协议NC-Link标准的代理服务器、适配器、数控系统及相关软件等全套解决方案。

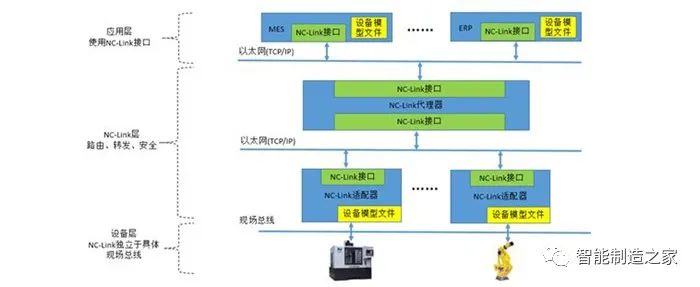

NC-link标准框架
该标准的研制为我国数控机床互联互通建立了一套统一的标准，对我国智能工厂、智能车间的建设、智能生产的推进必将带来促进作用。
不同的协议之间各自为政，很难实现一种协议统一的局面，此时需要的是一种完全中立的平台来进行转化。
相关推荐
OPC UA TSN—面向未来的智能制造通信全架构
MES、SCADA下的数据采集—C#实现扫码器的串口通讯实例
IT与OT融合背景下一次PLM系统网络丢包的诊断与分析
西门子S7-1500通过OPC UA连接罗克韦尔FactoryTalk SE
基于制造流程和工厂管理的MES系统功能详解
本文参考：面向智能制造的数控系统
