怎么修改x轴_如何Origin 绘制双X轴图？

在平时工作中的数据处理时，经常需要绘制双X轴的数据图，本文主要介绍使用 OriginPro 9.0 绘制双X轴曲线的方法。

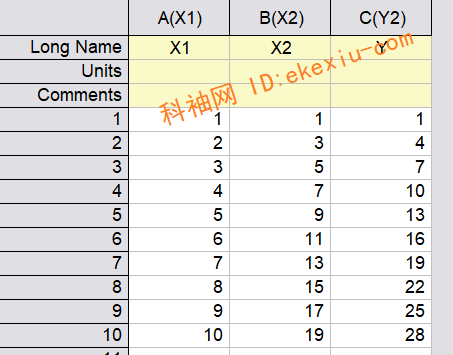

1、导入数据，本文采用的数据如下。

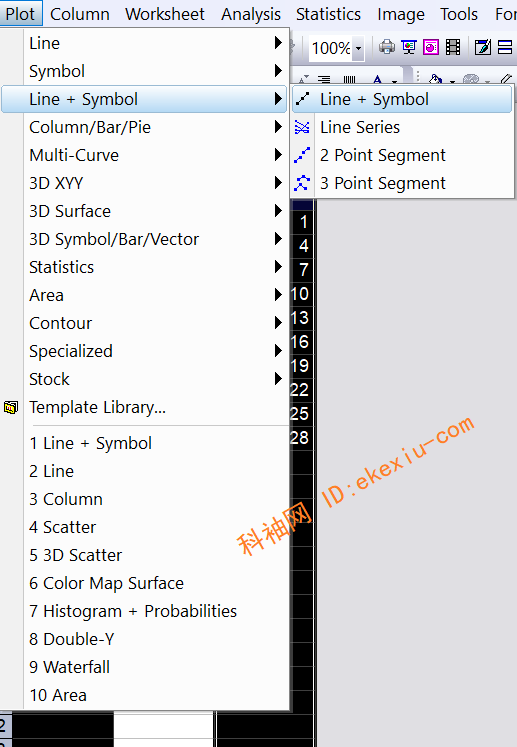

2、首先选中数据列A(X1)和C(Y)，然后进入Plot菜单下Line+Symbol，点击Line+Symbol。

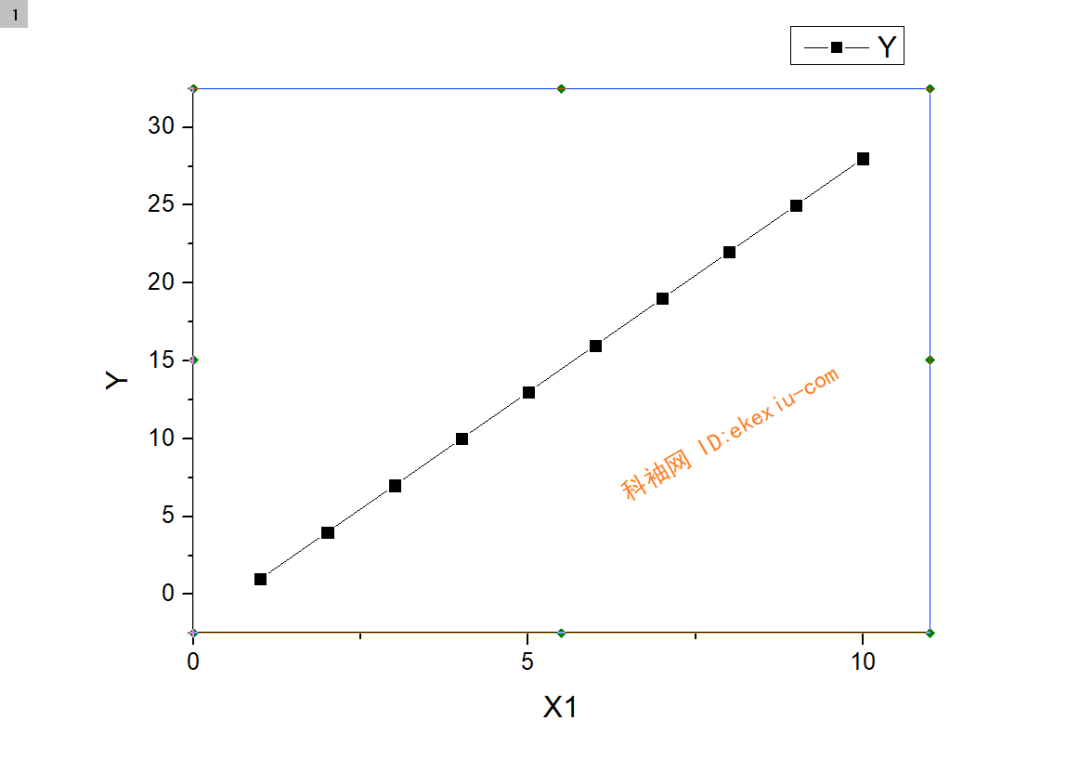

3、得到以下图形。

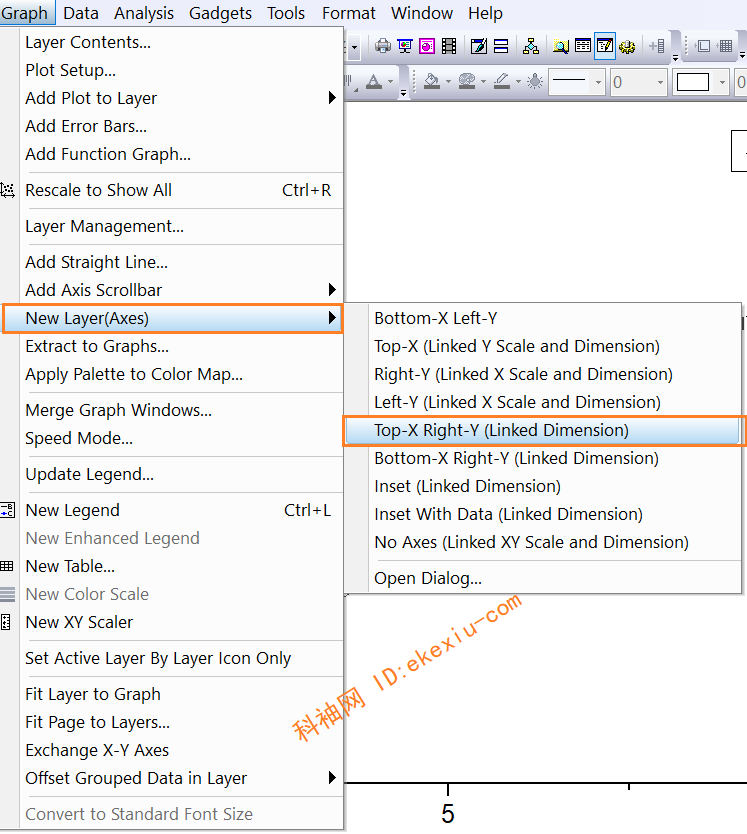

4、然后进入Graph菜单下的New Layer，选择Top-X Right-Y。该图层用于绘制B(X2)和C(Y)的曲线。

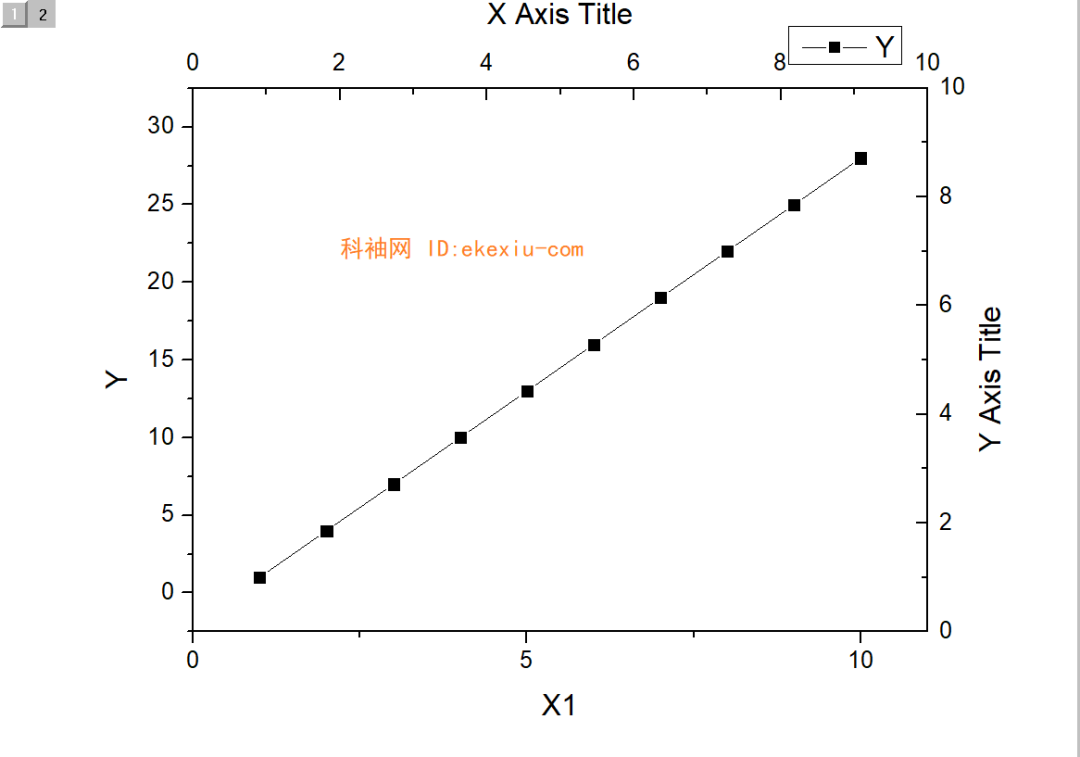

添加完图层后，多出来了一套坐标系。界面如下：

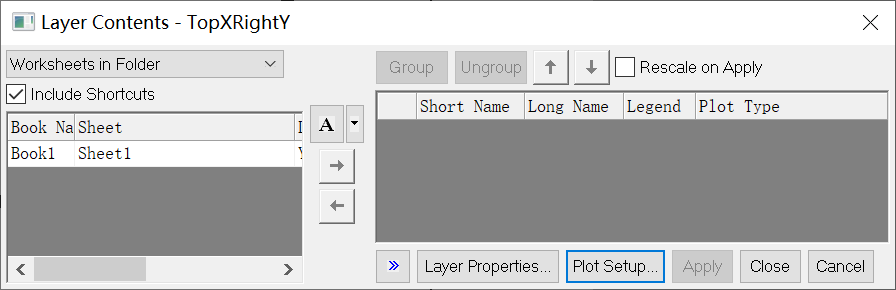

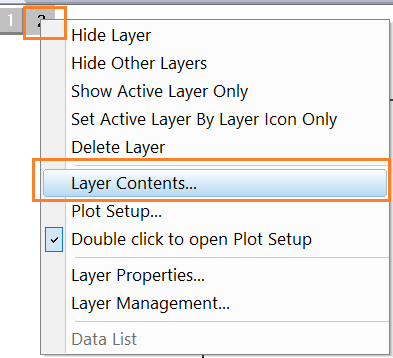

6、鼠标右键点击新建的图层“2”，在弹出的菜单中点击Layer Contents。

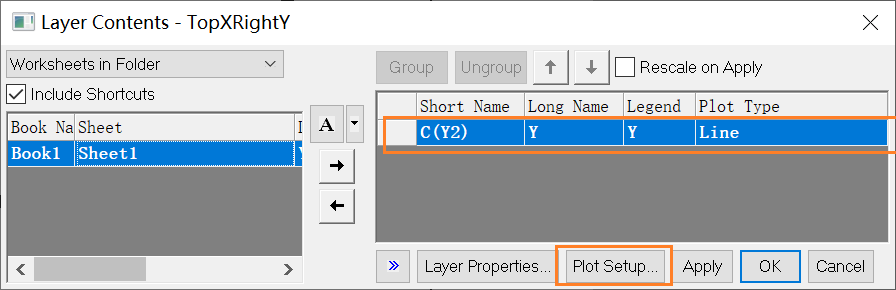

7、在Layer Contents中，将“左侧”的 Book1 数据添加至“右侧”。

8、然后，在步骤6的菜单中选择Plot Setup。设置图层2数据配置为“X为列B，Y为列C”。Plot Type 为 Line+Symbol。

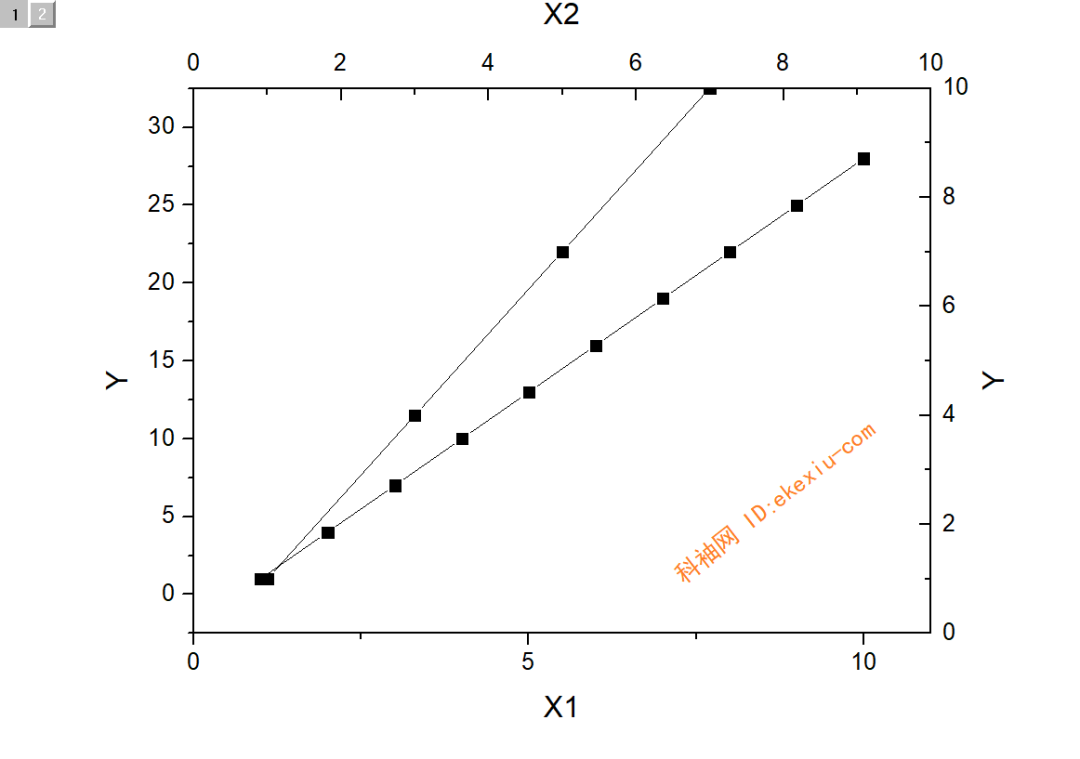

点击OK确认，得到双X轴图。

9、上面的图坐标轴看着不是很合适，我们重新设置一下。

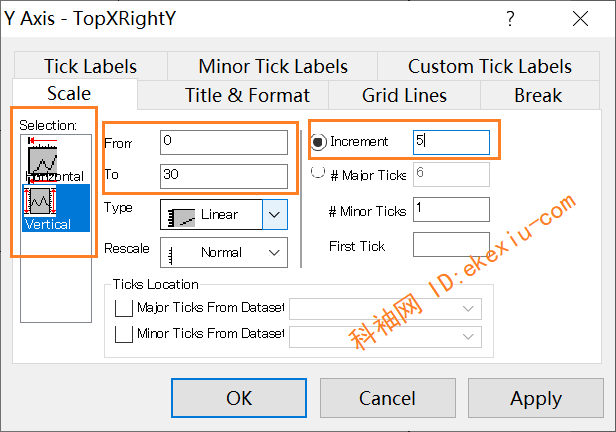

双击上方(Top)的X轴弹出Axis Dialog对话框。结合实际数据，在 X Axis和 Y Axis的Scale中分别设置刻度范围。

将左侧Y轴的刻度设置成与左侧Y轴的刻度范围一致。为了区分Symbole也重新设置一下。线条颜色样式都可以修改。
