板式换热器选型，K值是关键点！

抛出问题

1、在本项目板式换热器（水/水）采购询价时，通过对比不同供应商选型技术参数，发现同型号的板换，各供应商选型的总传热系数K、换热面积等相差很大（如同型号板换（水/水）有厂家选型K值达；10570W/（㎡·K），与其他厂家换热面积相差近1倍）；

2、板式换热器的计算，目前一般采用“对数平均温差法（LMTD）和温度效率-传热单元数法（NTU）本项目供应商计算选择为LMTD；

3、根据公式（见第2条的链接）分析公式，当板换换热量Q及两侧进出口温度（对数温差）确定后，板换的换热面积取决传热系数K值的大小，板片数又由换热面积计算而来，由此可得，板换的成本高低很大程度上取决于K值；

剖析问题

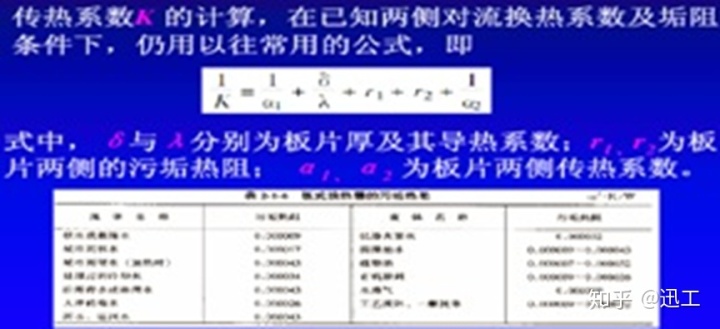

对比各供应商的传热系数K值，根据传热系数K的计算公式（见附图）；

1、板片厚度及材质一样，δ和λ应一样；

2、水质一样，r1和r2两侧污垢热阻一样；

通过以上分析各厂家K值不一样，就在于α1和α2值，α1和α2选择计算主要取决于介质的流速和板型选择有关；根据以上进一步推论，各板换厂家K值不一致，主要是板型设计差异造成的；经查阅相关资料了解，具体计算公式较复杂在此不详述，根据相关资料的推算：水-水板换的K值，一般为4500~6500W/（㎡·K）

最终选型

因板换属于定制品，板式换热器的选型，各厂家多根据自己内部相关数据软件来选型计算，通过上述分析了解，板换选型，关键是板片两端的对流换热系数的计算，即供应商的板型；但同档次品牌的板型差距优势不会相差很大，并且K值肯定应有合理的上限值；因此当板换（水-水）厂家的技术参数传热系数K偏离4500~6500W/（㎡·K）太多，并且同档次厂家同型号选择K值相差太大，都是不合理的，应根据以上说明，进行分析，与板换厂家沟通，建议他们重新合理选型；
