电动车窗电路图识读

1.电动车窗控制继电器电路识读

以丰田车系为例，电动天窗、车窗控制继电器电路图如下所示。

(放大图片看得更清楚) 当主体ECU的端子22(ACC)、15(IG)、6(ALTB)、26［BECU(*2)］同时得到供电时，主体ECU控制其端子18(PWS)端子输出正电使电动车窗继电器(PWR继电器)线圈始端绕组得以通电工作，使其常开触点闭合。这时电动车窗电源电路为(BAT)蓄电池直接供电端→ALT120A熔丝→PWR继电器常开已闭合触点→分三路进行，第一路通过RR DOOR LH 25A熔丝→K1电动窗SW(后LH)的B端子，第二路通过RR DOOR RH 25A熔丝→J3电动窗调节器马达(后RH)，第三路通过POWER 30A熔丝分别到H6电动窗SW(前RH)的B端子和M1电动窗主SW的B端子。 2.电动车窗 控制电路 识读

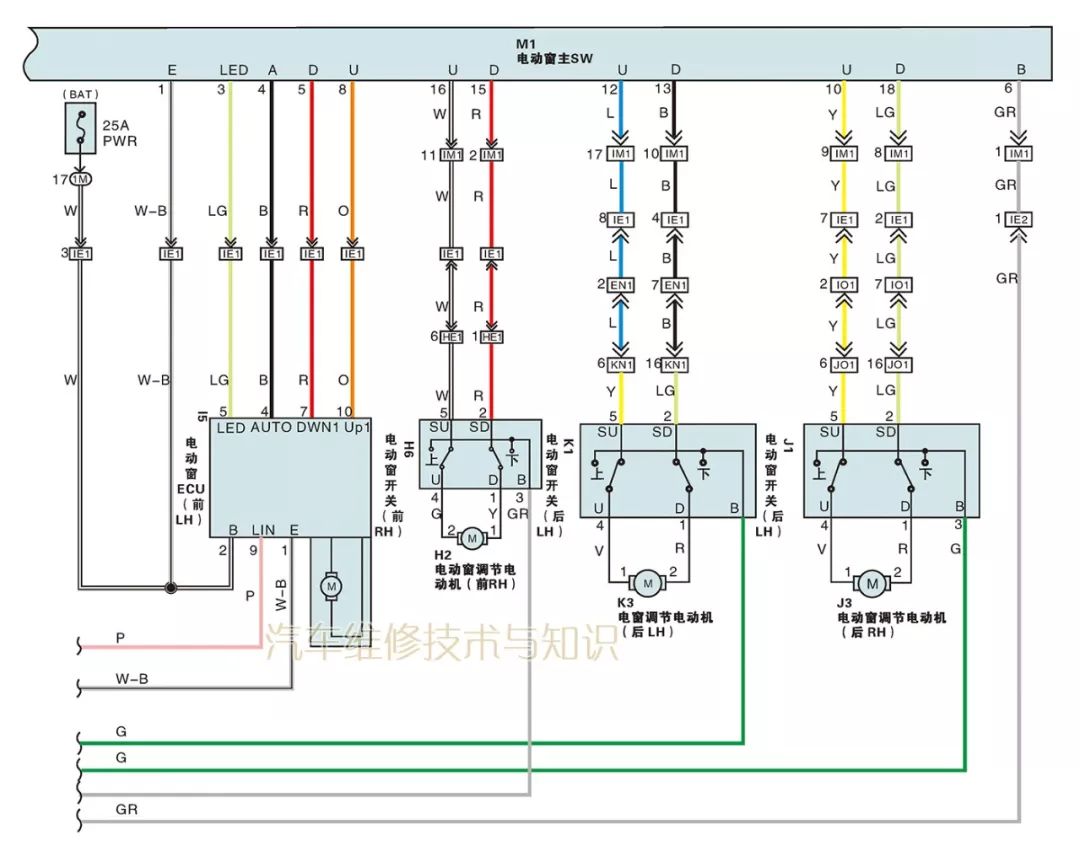

(放大图片看得更清楚) 上图中，I5电动窗ECU(前LH)的B端子为 电源供电端 ，其AUTO端子、DWN1端子和Up1端子分别接电动窗总开关M1的端子，随时接收来自电动总开关M1的操作信号，再经过电动窗ECU简单处理，进而控制电动窗调节电动机按要求工作。其中AUTO为自动控制端子信号、DWN1为车窗下降信号、Up1为车窗上升信号。以右后电动窗为例，图中所示的J1电动窗开关(后LH)为翘板开关并且处于初始状态，即车窗开关没有按下。车窗开关的供电来自PWR继电器，经过RR DOOR RH 25A熔丝的供应。车窗开关初始状态下直接与电动机的正负极触点连线连接，没有和供电连接触点连接。车窗调节电动机的接地是在M1电动窗主开关内完成的。当向前按压右后电动窗翘板开关J1时，开关内节点“U”与“上”连接，来自 PWR继电器经过RR DOOR RH 25A熔丝供电→J1电动窗SW(后LH)的3号端子B→4号端子U→J3电动窗调节器马达(后RH)→J1电动窗SW(后LH)的1号端子D→2号端子SD→M1电动窗总开关SW的18号端子D接地，构成回路，调节电动机工作，带动车窗玻璃上升。当J1电动窗翘板开关向后抬起时，J1电动窗SW(后LH)的内部“下”与1号端子D接通。这时J3电动窗调节器马达控制电动窗下降的电路为来自PWR继电器，经过 RR DOOR RH 25A熔丝供电→RR DOOR RH熔丝→J1电动窗SW(后LH)的3号端子B→1号端子D→J3电动窗调节器马达(后RH)→J1电动窗SW(后LH)的4号端子U→5号端子SU→M1电动窗总开关SW的10号端子U接地，构成回路，调节电动机反向旋转，带动车窗玻璃下升。

雨刮、洗涤系统电路图识读 仍以丰田车系为例，雨刮、洗涤系统电路图如下所示。

(放大图片看得更清楚)

1. 雨刮开关处于LO挡

前雨刮开关的+B端子和+2端子导通，电流经点火开关IG供电端(IG)→WPA熔丝→雨刮组合开关B2端子→雨刮组合开关→雨刮组合开关B3端子→前雨刮电动机A5(B5)端子→前雨刮电机→前雨刮电动机A4(B4)端子→A3(或A2)接地→负极接地。这时雨刮电动机以低速状态工作。 2. 雨刮开关处于HI挡 前雨刮开关的+B端子和+2端子导通，电流经点火开关IG挡供电端(IG)→WPA熔丝→雨刮组合开关B2端子→雨刮组合开关→雨刮组合开关B4端子→前雨刮电动机A3(B3)端子→前雨刮电机→前雨刮电动机A4(B4)端子→A3(或A2)接地→负极接地。这时雨刮电动机以高速状态工作。 3. 雨刮开关处于INT挡 前雨刮开关的+S端子和+1端子导通，INT1端子和INT2端子导通，雨刮继电器线圈得以供电工作，使其常开触点闭合，常闭触点断开，电流经点火开关IG挡供电端(IG)→WPA熔丝→雨刮组合开关B2端子→雨刮继电器常开触点→前雨刮组合开关+S→前雨刮开关+1→前雨刮组合开关+1→前雨刮组合开关B3端子→前雨刮电动机A5(B5)端子→前雨刮电动机→前雨刮电动机A4(B4)端子→A3(或A2)接地→负极接地。这时雨刮电动机以低速状态工作。数秒后，雨刮继电器线圈常开触点断开，常闭触点闭合，雨刮停止运行，等待下一个循环的开始。当雨刮电动机未停在停止位置时，电动机凸轮盘开关动作，前刮水器电动机A2(B2)端子与A1(B1)端子导通，这时，电流经点火开关IG挡供电端(IG)→WPA熔丝→前刮水器电动机A2(B2)→电动机内部凸轮盘开关→前雨刮电动机A1(B1)→前雨刮组合开关B1端子→雨刮继电器常闭触点→前雨刮组合开关+S→前雨刮开关+1→前雨刮组合开关B3端子→前雨刮组合开关A5(B5)端子→前雨刮电动机→前雨刮电动机A4(B4)端子→A3(或A2)接地→负极接地。这时雨刮电动机低速运转到停止位置后，电动机凸轮盘开关动作，前雨刮电动机A2(B2)端子与A1(B1)J端子断开，电动机停止。等待间隙启动下一个循环的开始。 4.雨刮开关处于MIST挡 前雨刮开关的+B端子和+1端子导通，电流经点火开关IG挡供电端(IG)→WPA熔丝→雨刮组合开关B2端子→雨刮组合开关→前雨刮组合开关B3端子→前雨刮电动机A5(B5)端子→前雨刮电动机→前雨电动机A4(B4)端子→A3(或A2)接地→负极接地。这时雨刮电动机以低速运转。 5.前洗涤器开关处于ON挡 雨刮组合开关的A3端子与A2端子导通，经点火开关IG挡供电端(IG)→WASH熔丝→洗涤电动机→雨刮组合开关的A3端子→雨刮组合开关的A2端子→E2接地→负极接地。这时洗涤电动机得以供电正常运转。
