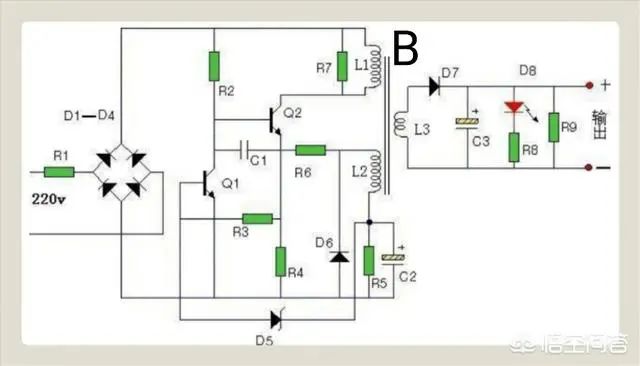

可能不少人跟提问者一样有个疑问，普通的变压器可以改变交流电压，为何手机充电器不直接用变压器对AC220V降压，而是先对AC220V进行桥式整流再用变压器降压？手机充电器之所以不直接用变压器对AC220V进行降压，是为了减小充电器的体积，便于携带使用。下面我们来看一款简单手机充电器的电路原理图。▲ 手机充电器电路原理图。

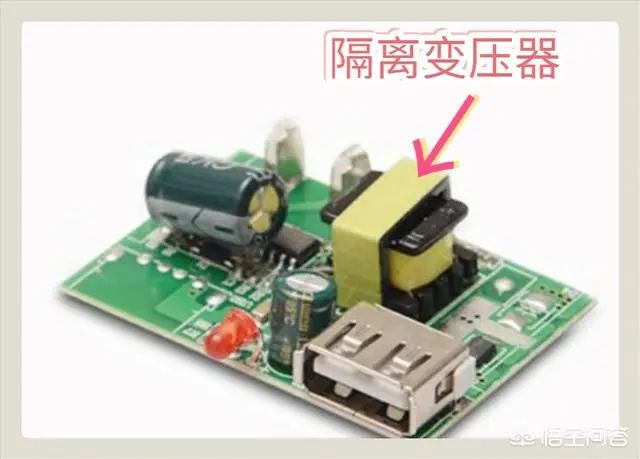

上图是一个老式手机充电器的电路原理图，从图中可见，充电器工作时，AC220V先通过电阻R1及D1~D4组成的整流桥变为直流电(图中滤波电容未画出，一般整流之后还要经过滤波)，再经三极管Q1和Q2组成的高频振荡电路将桥式整流后的直流电转为数十千赫的高频交流电，然后才通过变压器B降压，并经高频整流管D7整流后变成低压直流电来给手机充电。▲ 手机充电器电路板。

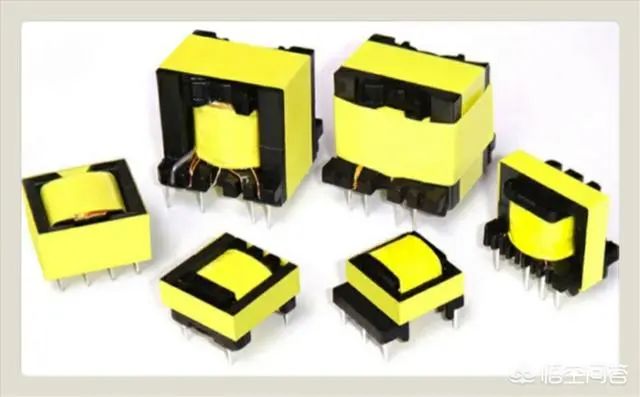

现在的手机充电器之所以不直接用变压器对AC220V降压，是为了减小变压器的体积。我们知道，变压器感应电势的大小取决于磁通量改变的速率，磁通量变化越快，感应电势就越大。手机充电器先通过整流及振荡将50赫兹的低频交流电转为数十千赫的高频交流电，然后再用变压器降压，这样在相同的功率下，高频变压器只需较小的磁芯及较少的匝数即可实现电压的变换，从而减小手机充电器的体积与重量，以方便携带及使用。▲ 手机充电器内部的高频变压器。
