Revit布管系统设置技巧-管径和管材设置

在我们平时做机电BIM项目时，很多人往往会忽略对管道尺寸和材质的设置，特别对于一些新手来说Revit这块的设置也比较复杂，不太容易理解如何合理设置和使用。其实这一部分对我们的建模、流体力学计算、乃至后期的现场施工都是有影响的，特别是对于塑料管和金属管道的差异较大，很多时候不注意的话会闹大笑话。

实际设置起来也并不是很麻烦，而且可以保存在项目模板里反复使用，接下来我们就以默认模板中缺失的PP-R管为例，了解一下如何添加并应用管道材质表。

1.新建管道类型：

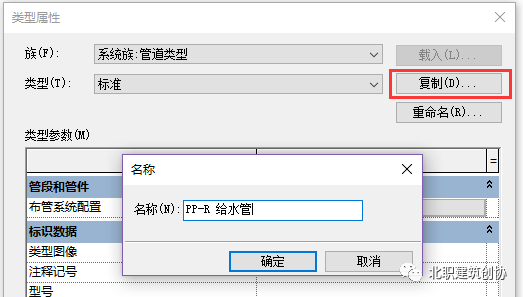

首先复制一个管道类型，命名为PP-R给水管

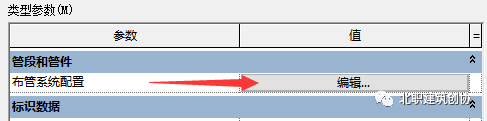

点击布管系统配置，并进行编辑

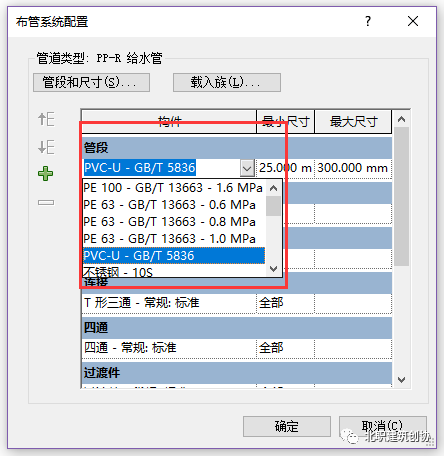

在布管系统中第一行就是“管段”的设置，我们可以在下拉列表中看到Revit默认的管道材质规格，常用的PVC-U、PE、不锈钢、铜管类型都含有了，但缺少的类型还是非常多的。

注意：我们若不愿新建材质表的话，也可以选择一个材质和尺寸接近的管道替代(至少应该保证金属管道和塑料管道选用的正确性)，毕竟两者相差的尺寸较大，以免带来后续施工困难的问题。

另外对于管材随管径的变化，以及连接方式的变化，也应在此设置

例如：消防管≤50的采用螺纹，>50的采用卡箍连接

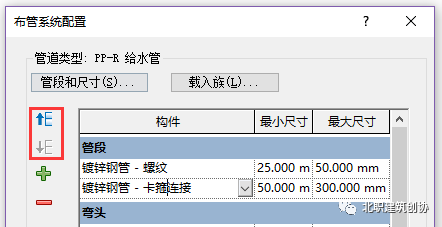

注意：Revit中管段选择的优先级并不是根据小于等于这类的包含逻辑，而是根据界面中的排序来决定的，也就说是同样有50的管段排序较前的有效(如下图螺纹)，可以使用左侧的按钮调整其排序

2.新建PP-R管材表：

我们可以从布管系统配置右上角的“管段和尺寸”按钮，或从“管理”>“MEP设置”>“机械设置”中新建管材

点击右上角的新建管段按钮

接下来这一步可能是各位最迷茫的地方了，3个选项完全不明白是什么意思

主要是下面还有3列内容比较有迷惑性，其实第3列是尺寸表我们先不用管，而管段必须是由“材质”+“规格”2个组合而成的

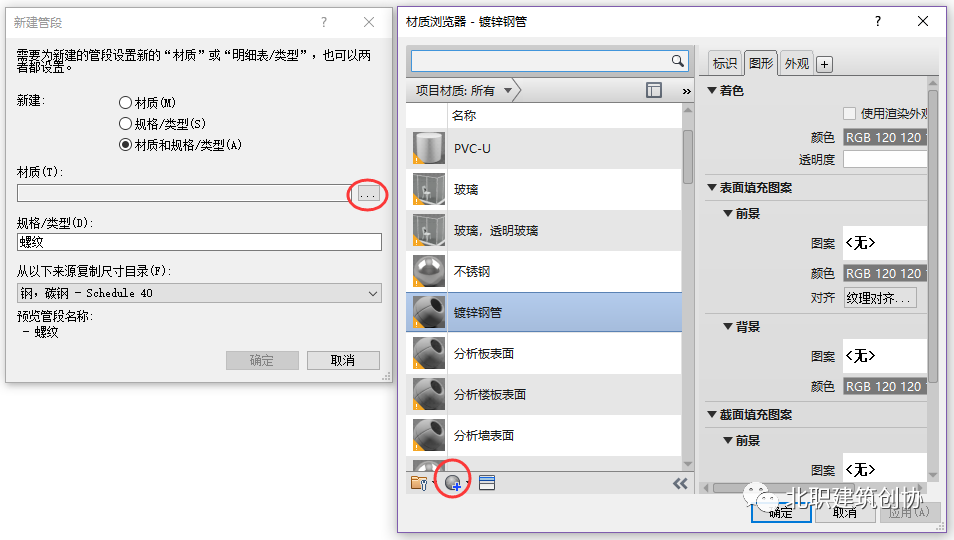

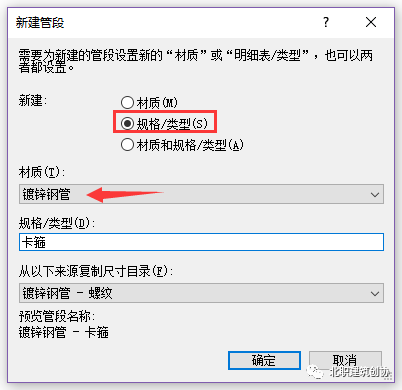

例如：我们同时新建材质和规格，新建材质为“镀锌钢管”，新建规格为“螺纹连接”，选择尺寸较为接近的碳钢。

下次创建“卡箍”连接的类型时，就不用重复新建材质了

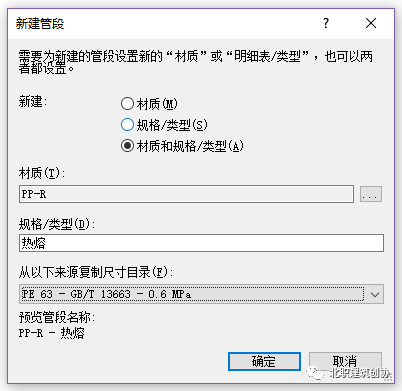

我们按同样的方式创新建“PP-R”的材质和“热熔”连接类型，选择尺寸较为接近的PE尺寸表

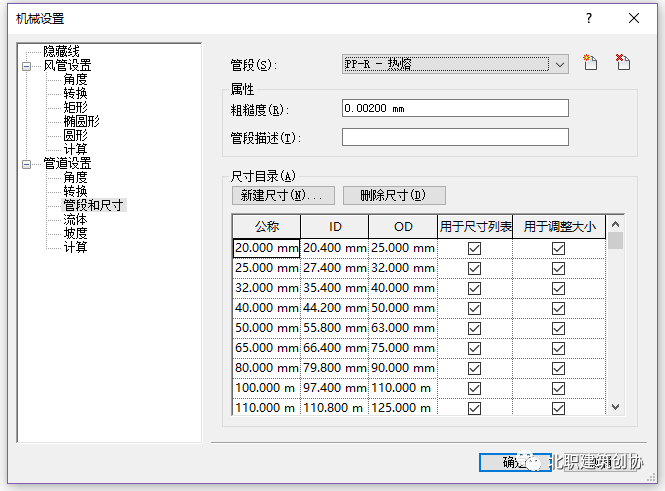

然后修改对应的尺寸就可以了

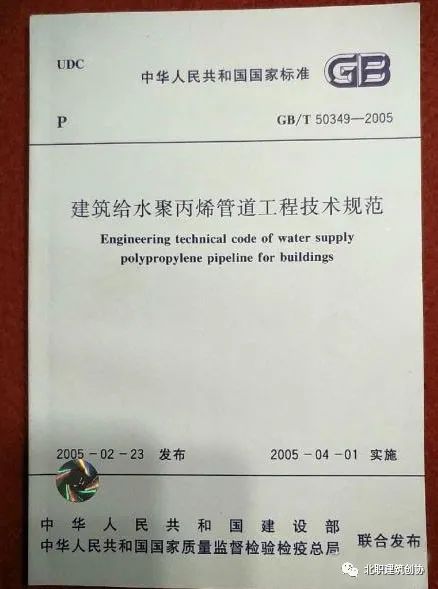

我们可以从GB／T50349-2005《建筑给水聚丙烯管道工程技术规范》中找到对应的尺寸表

注意：Revit中没有DE和DN的区别，也没有公称内径和公称外径的区别，用到的同类管件、阀件、套管等族的尺寸都应该与管段的表达表保持一致，统一使用DN或DE，以免造成错误

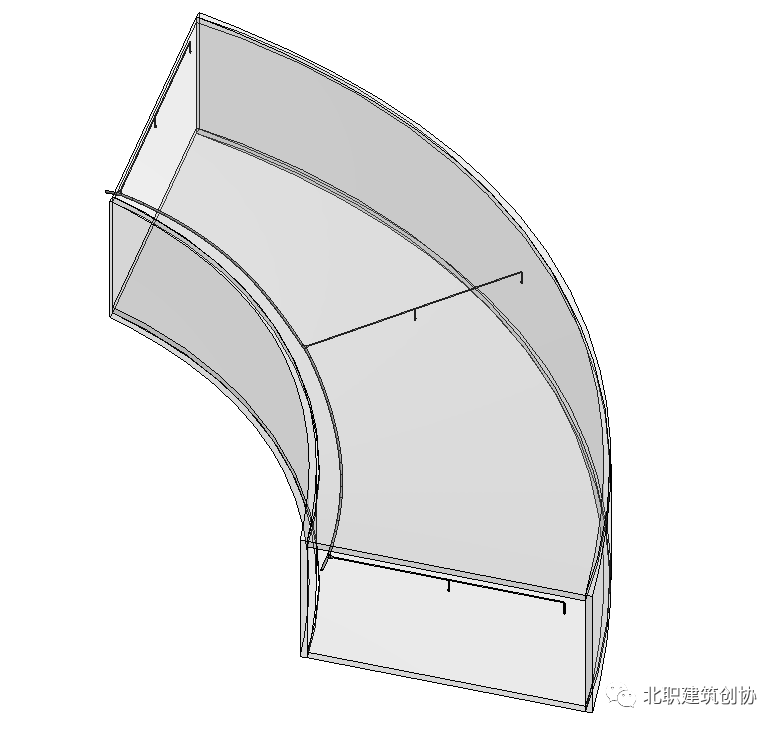

Revit变径弯头族的做法(1)圆形风管

Revit的自带的管件和配件数量相比我们项目上实际用到的类型极为有限，我们经常会在网上找一些现成的族来套用，但往往会有些问题和偏差，又或是不理解里面的参数意义，无法充分发挥其作用。

接下来就让我们来深入了解一下各类弯头族的制作方法和原理。

0.新建弯头族：

首先新建一个族文件，样板选择“公制风管弯头”

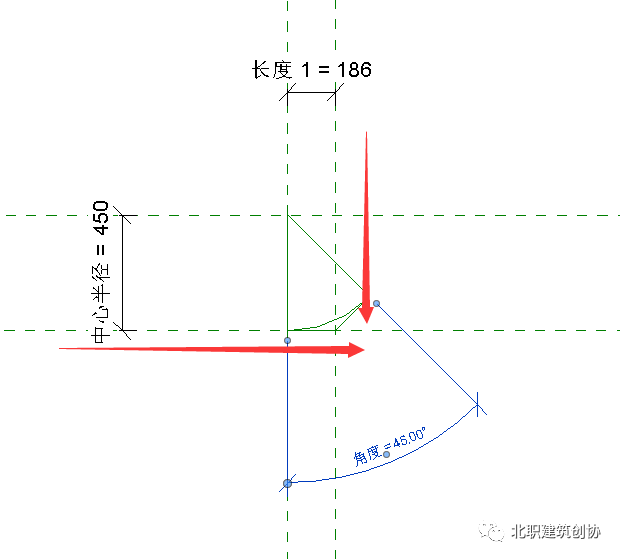

样板楼层平面中，已创建了4条参照平面，其中两条为定义原点和中心所用

注意：自己创建的参照平面，默认都应该定义为“非参照”，经常我们自己建族或修改他人族模型的时候问题就出在这里

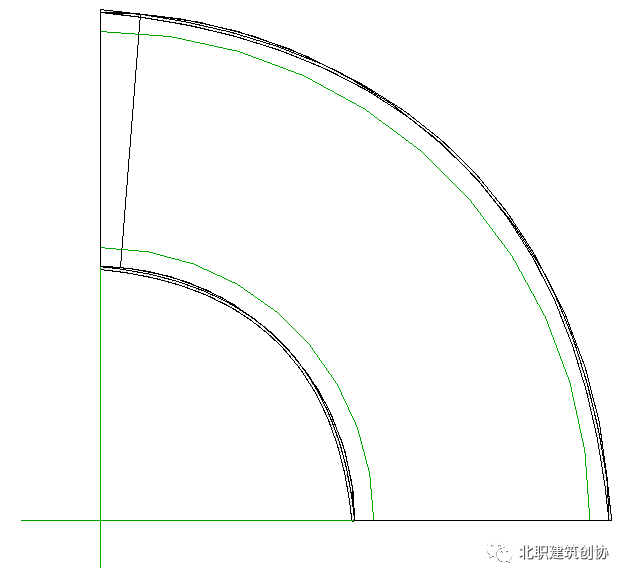

对比完成后的族平面我们可以看到，原点通常不是内径也不是外径位置，而是管中心的延长线

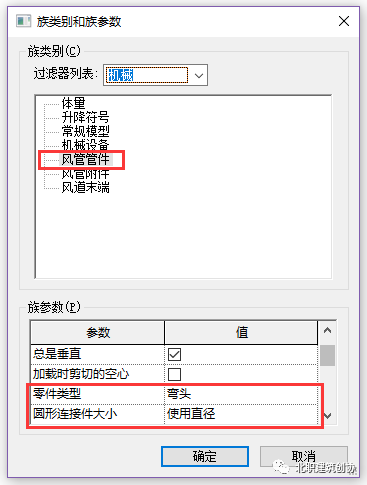

接下来我们还应该确保族类别参数设置正确，确保是风管弯头，使用的是直径还是半径

1.修改族类型参数：

接下来我们开始设置族的类型参数，其实建族的过程也是一种管件设计的过程，所以做法并不是唯一的，例如采用用直径或半径都是两种做法

们推荐提前先考虑好整个族的建模思路，先设置完参数再创建实体，当我们对建族程度足够熟练时这样更为方便

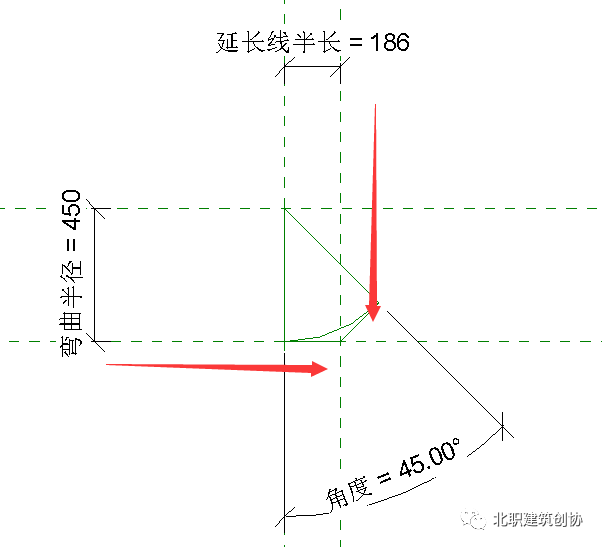

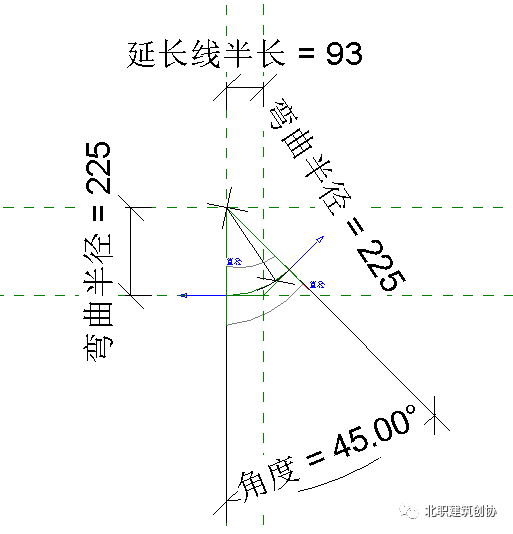

1)将“长度1”改为“延长线半长”，“中心半径”改为“弯曲半径”

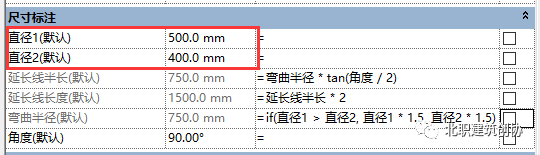

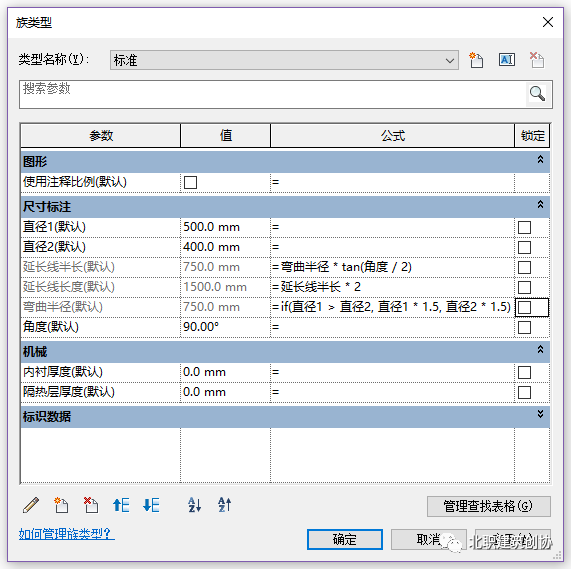

样板族中的“弯曲半径”是固定值，我们改为：if(直径1 > 直径2, 直径1 * 1.5, 直径2 * 1.5)

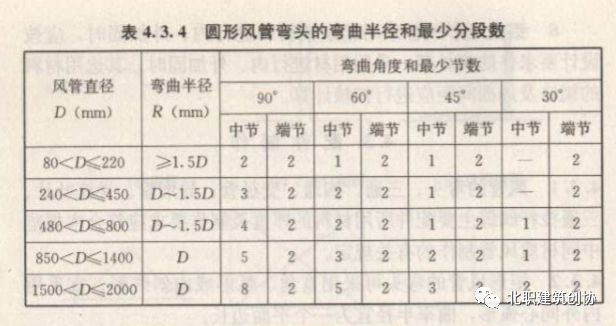

附表《GB50738-2011 通风与空调工程施工规范》风管弯曲半径

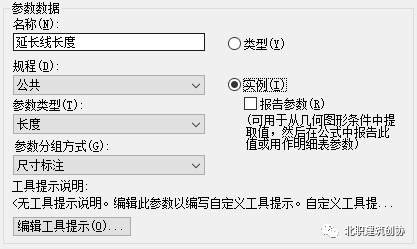

2)添加新长度实例参数“延长线长度”=“延长线半长”*2

在算量时弯头计入延长线中的长度应是两侧至延长线交点的长度

该尺寸可以用于后期统计管长，方法参见我们的往期教程——《Revit机电明细表技巧(2)统计管件长度》

注：教程中统计用的参数名称为“管件长度”，替换为“延长线长度”统计即可

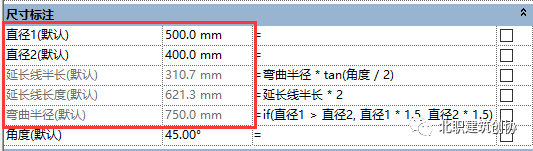

3)添加风管尺寸实例参数“直径1”和“直径2”，设置不同的默认大小便于观察区别

2.创建放样融合：

由于是变径弯头，我们使用“放样融合”形状来创建模型

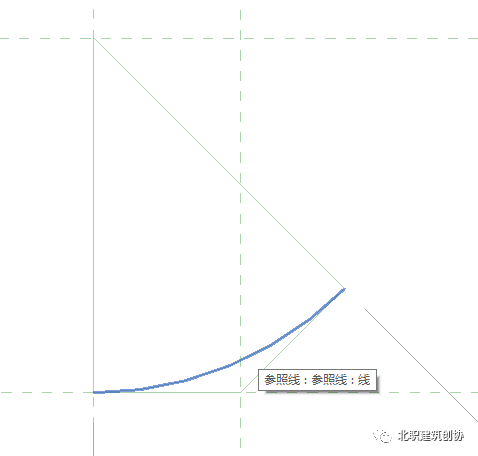

拾取模板中的弧形参照线作为路径(当然我们还可以手动绘制曲线作为路径，但要做好和参照面对应的约束)，勾选完成

开始编辑轮廓之前，先将默认角度改为90°

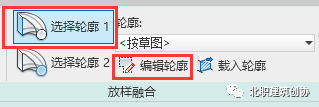

选择轮廓1，编辑轮廓

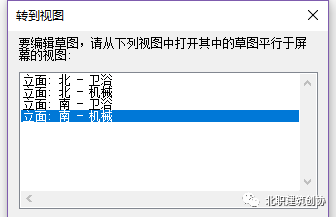

选择左立面视图(若出现前、后立面视图时，我们先编辑轮廓2)

在红色高亮的中心点上绘制圆形

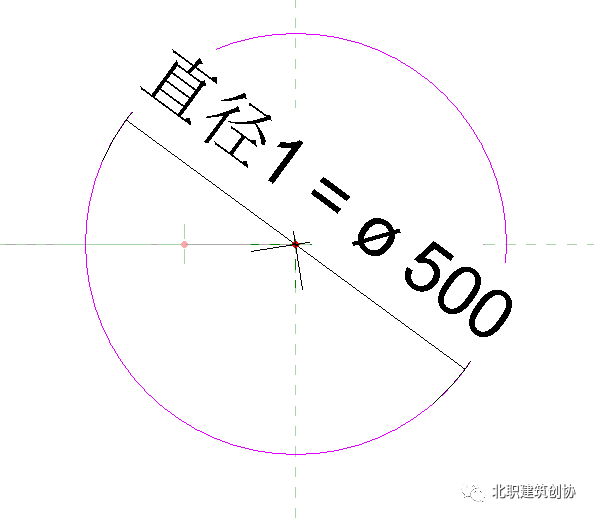

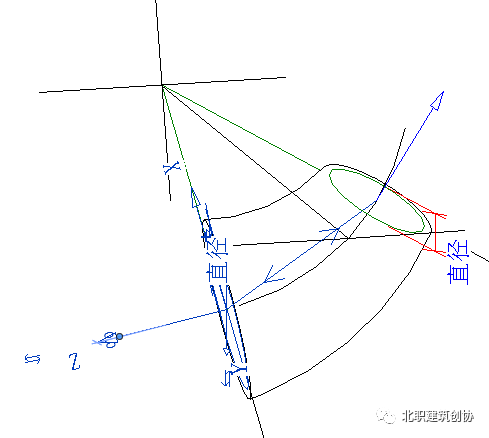

添加直径标注，标注关联参数“直径1”，勾选完成

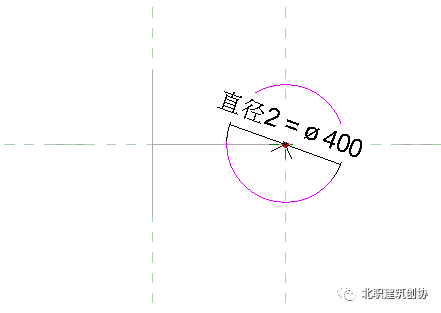

同样的方式创建圆形，并关联参数“直径2”，勾选完成

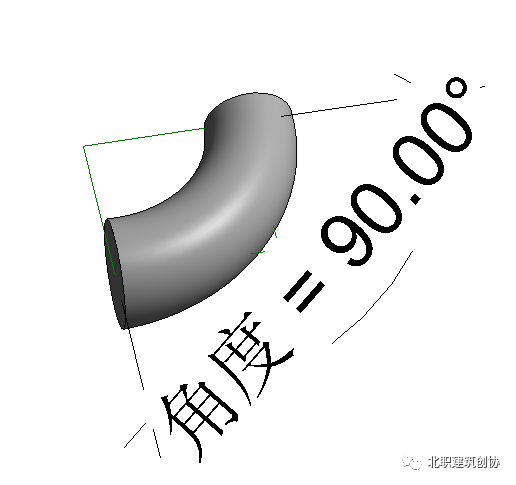

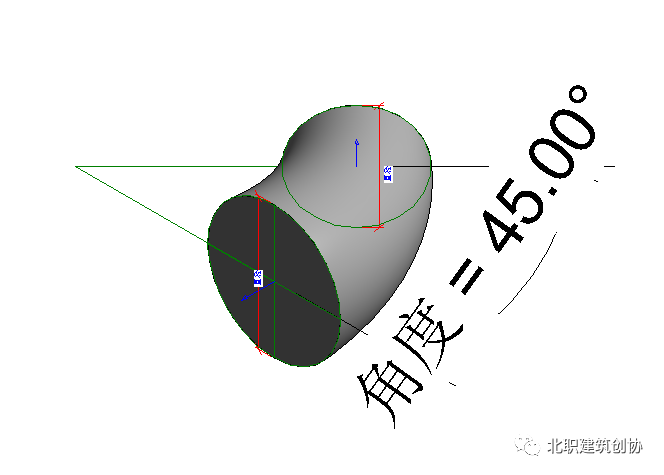

勾选完成编辑融合放样，基本的模型已经有了

然后设置放样融合的可见性

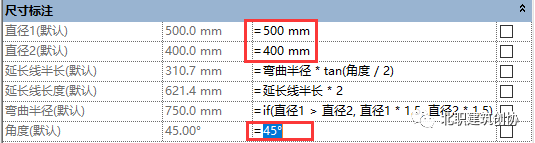

将族的默认角度改回45°

再创建一条与放样路径重叠的模型线，作为粗略时的单线显示

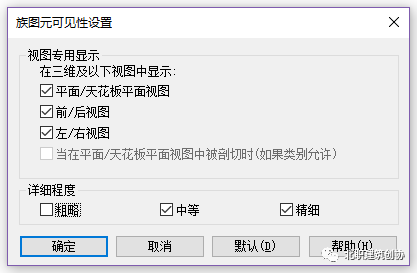

设置中心可标记可见，仅在粗略下显示

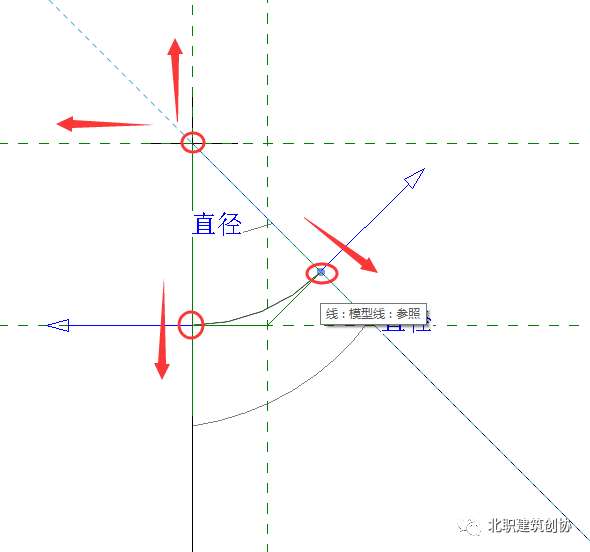

使用AL命令将圆心与相交的两个参照平面对齐并锁定

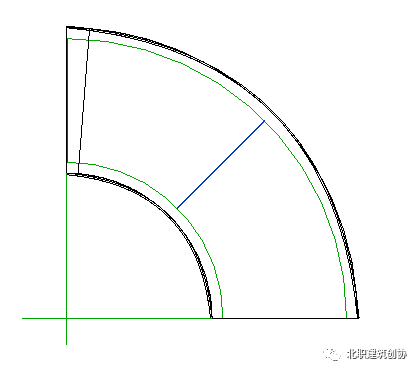

使用AL命令将圆弧端点与各自相交的一个参照平面对齐并锁定，注意按Tab显示出小圆点并确保对齐的是弧线的端点，可以通过修改弯头角度来测试正确性

3.添加连接件：

最后我们来添加风管连接件，这也是管件族创建的关键所在，问题往往就容易在这个环节出错

首先我们选择风管连接件

在弯头两侧的面上分别添加一个连接件

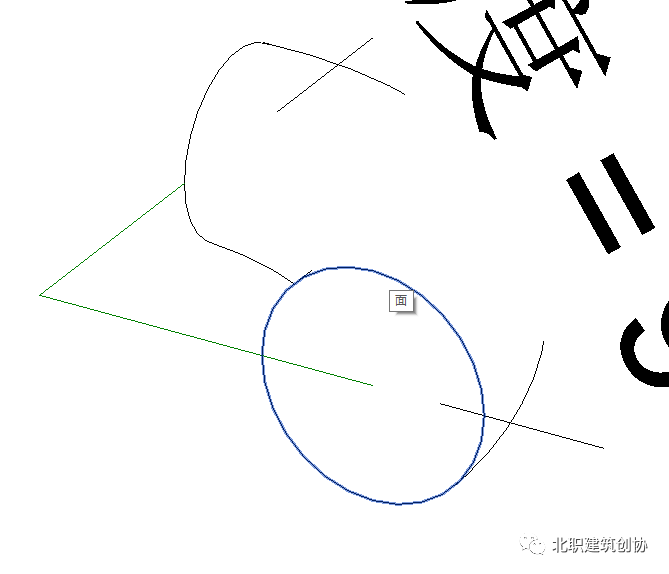

注意：必须捕捉在融合放样体的轮廓面上，可以按Tab键切换捕捉，否则会出错

选中连接件，将造型设为“圆形”，系统分类设为“管件”

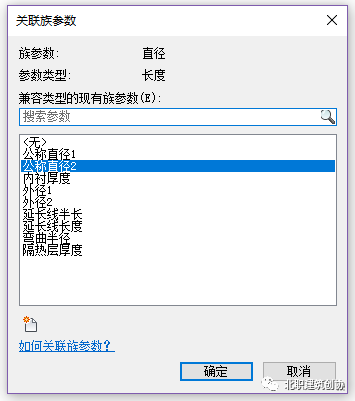

点击数值后的控件关联参数

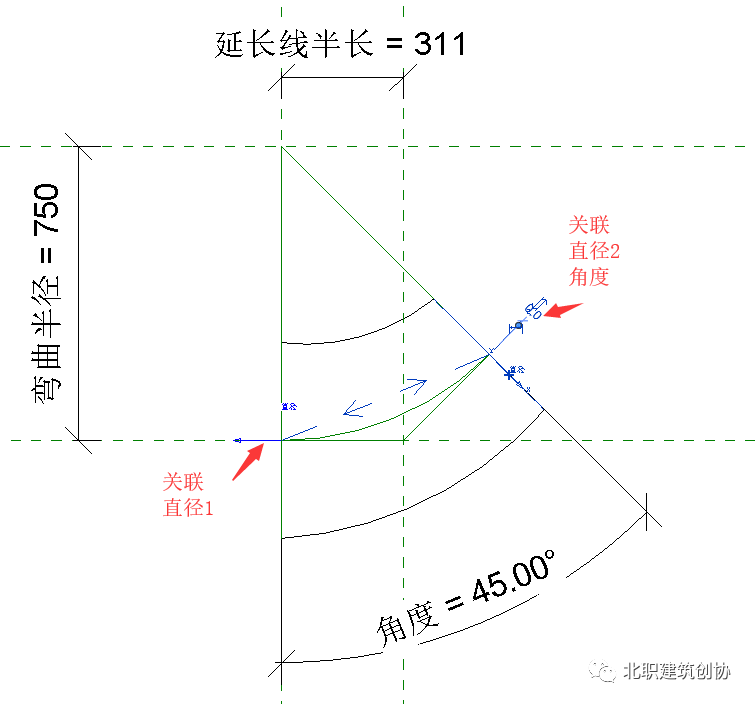

轮廓1上的连接件直径关联“直径1”，角度关联“角度”

轮廓2上的连接件直径关联“直径2”，角度关联“角度”

最后将两个连接件链接起来，大功告成

载入到项目中，并且设置好布管系统配置

这样一个自适应度非常高的变径风管弯头就完成了

如果我们希望做成尺寸固定的预制弯头，在参数后写入固定数值即可

若为等径弯头，仅保留直径1，且轮廓2放样时的尺寸标注取直径1，连接件的直径无需调整

Revit变径弯头族的做法(2)标准水管

在安装工程中管道和线管的尺寸相对来说要复杂一些，一般都需要根据对应材质表的公称直径来加工，这点在Revit中也是相同的。我们就在上一节中风管族的基础上进行讲究，管道标准管径的变径弯头是如何制作的

1.修改类别和类型参数：

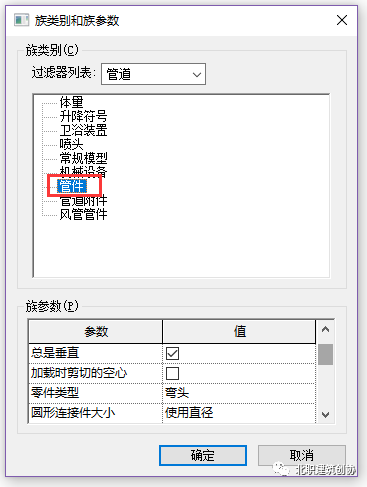

打开上一节中我们制作的风管弯头族，将类别改为“管件”，保证零件类型为弯头，使用直径

由于风管用的风管尺寸，无法修改改为管道尺寸，因此需要全部删除并重建

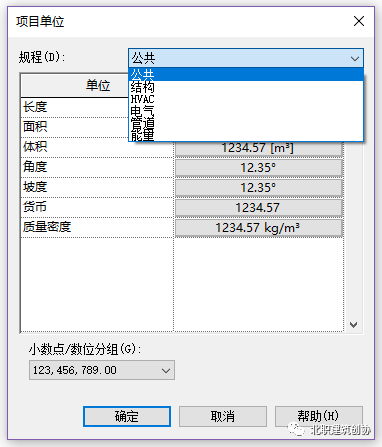

注意：如果尺寸设置为公共的长度，管件的单位则会受项目单位中公共规程中的长度单位设置的影响了

接下来我们依次设置类型参数，原理请参照上一节课程的内容

1)添加7个管道尺寸实例参数，公称直径1、公称直接2、外径1、外径2、延长线半长、延长线长度和弯曲半径

2)公称直径1和公称直径2设置两个不同大小的默认参数

3)延长线半长公式设置为：弯曲半径 * tan(角度 / 2)

4)延长线长度公式设置为：延长线半长*2

2.查表设置：

接下来就到了管道管件和风管管件区别最大的地方，查表环节了

导入和管道对应材质的弯头尺寸表

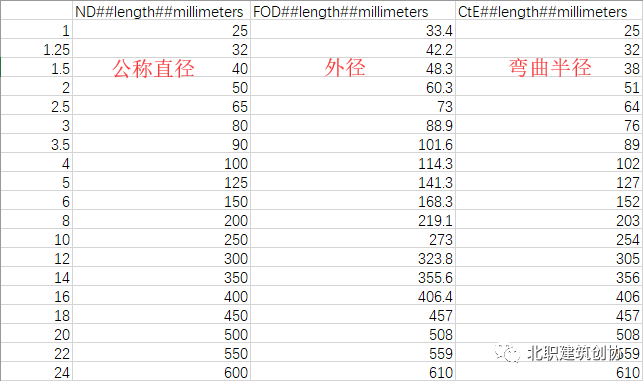

我们可以新建一个Revit中文的机械样板项目，打开其中的弯头族，然后将Elbow – Generic(Generic即公制)的CSV表格导出，再导入到我们的族中使用

表格中各列的意义如下：

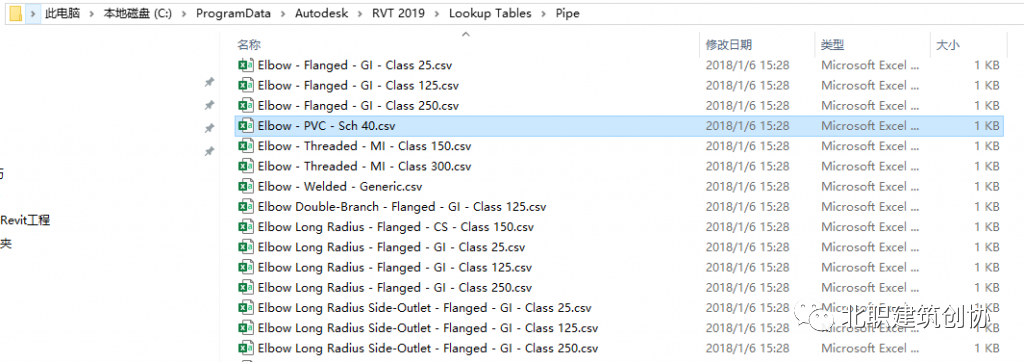

Revit安装时已经自带了很多管道和线管的尺寸表，路径如下：C:\ProgramData\Autodesk\RVT 2019\Lookup Tables\Pipe

将RVT2019改成对应的Revit版本号就可以了

所有带Elbow的尺寸表都是弯头，但大多为英制的不能使用

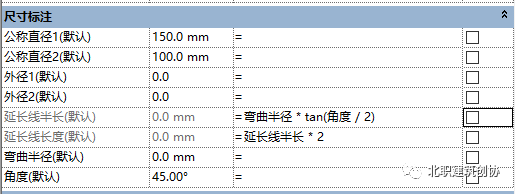

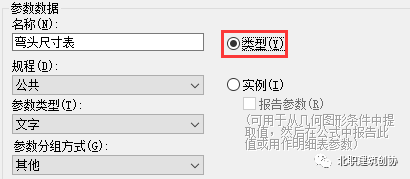

新建文字类型参数“弯头尺寸表”

将值设为刚才我们导入的表格名称，如：Elbow – Generic

外径1公式设为：size_lookup(弯头尺寸表, “FOD”, 公称直径1 + 10.4 mm, 公称直径1)

外径2公式设为：size_lookup(弯头尺寸表, “FOD”, 公称直径2 + 10.4 mm, 公称直径2)

弯曲半径公式设为：if(外径1 > 外径2, size_lookup(弯头尺寸表, “CtE”, 外径1 * 1.1, 公称直径1), size_lookup(弯头尺寸表, “CtE”, 外径2 * 1.1, 公称直径2))

3.参数关联：

1)首先将之前丢失的“弯曲半径”和“延长线半长”参数与参照平面的标注关联上

2)再双击放样融合模型，依次将“外径1”和“外径2”与“轮廓1”和“轮廓2”的直径标注关联

3)删除原来的风管连接件，在两侧添加管道连接件

将连接件系统分类改为管件

轮廓1上的连接件直径关联“公称直径1”，角度关联“角度”

轮廓2上的连接件直径关联“公称直径2”，角度关联“角度”

4)最后再将两个连接件链接起来就完成了

Revit螺旋构件的做法(1)螺旋坡道

今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。

1.创建内建模型：

首先在功能栏构件中找到“内建模型”

选择楼板(或者你想要作为坡道的类别，这里只影响归类)

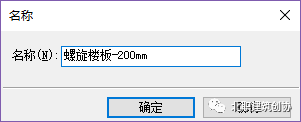

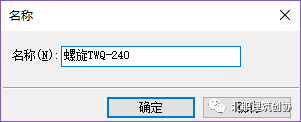

定义构件名称

2.创建放样融合：

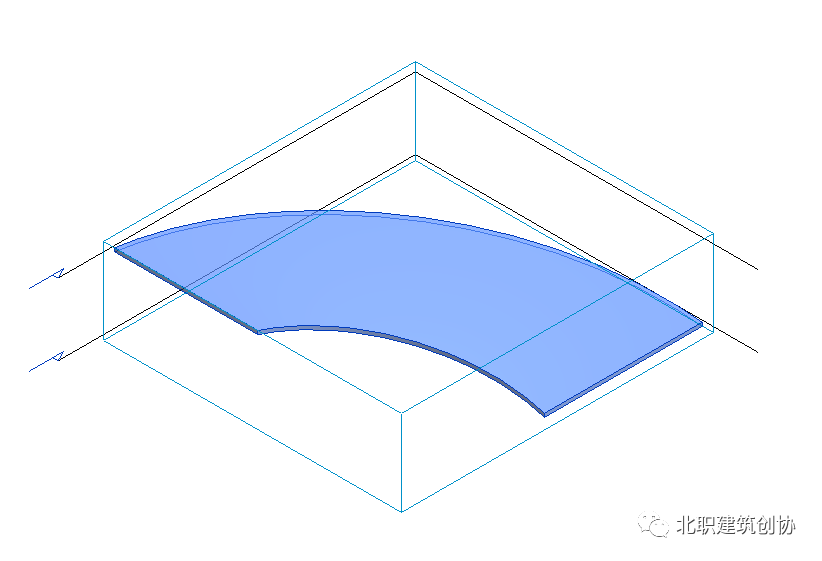

使用“放样融合”功能，创建螺旋坡道的形状

然后开始“绘制路径”

使用“圆形-端点弧”绘制就可以了

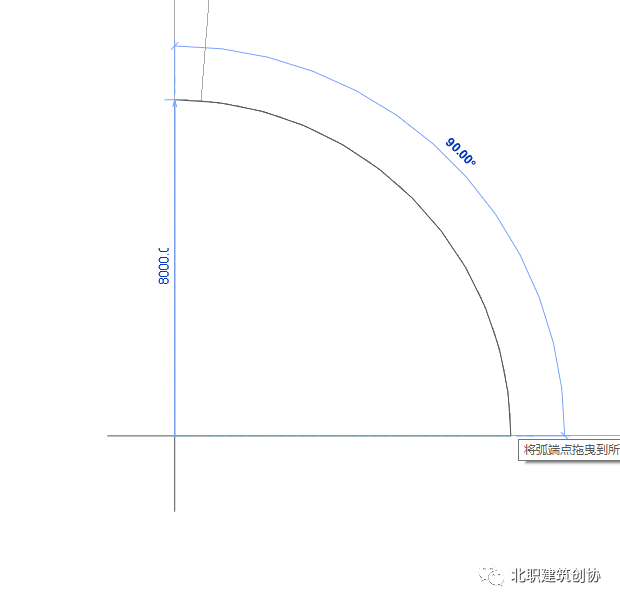

我们绘制一个8米内径的1/4弧

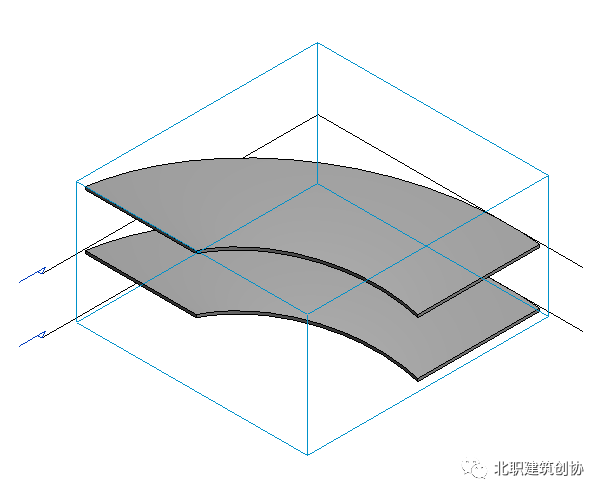

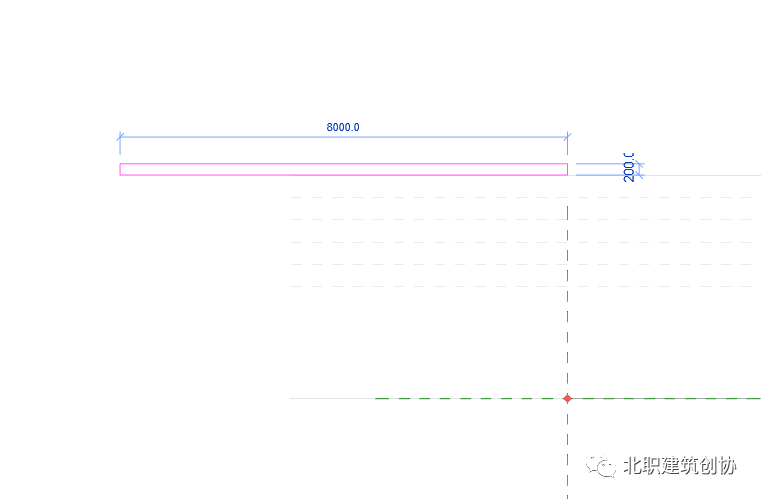

接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

在对应视图下打开轮廓

选择矩形绘制

同样的方法，在西侧的视图上创建轮廓2

注意：此时应在标高2上创建

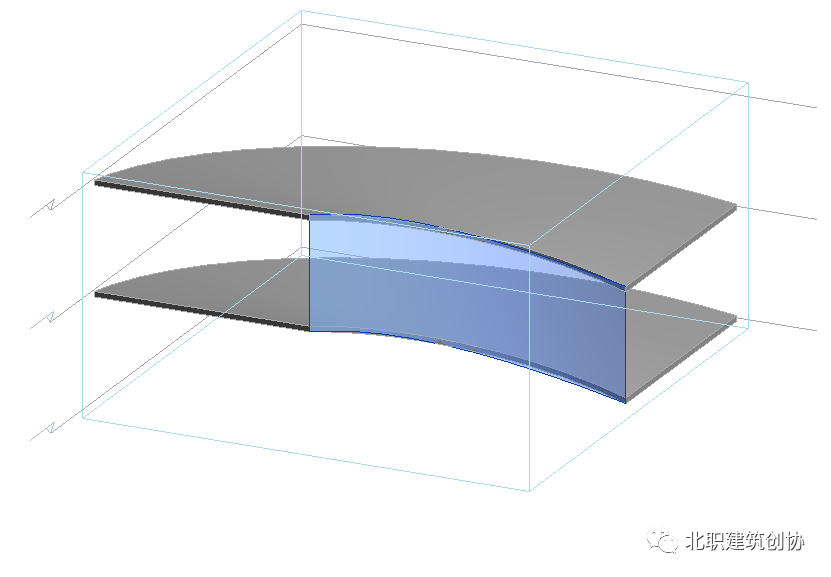

点击完成以后螺旋坡道就创建成功了

3.阵列复制：

创建完坡道以后，我们并不能直接移动或复制到其他标高上

因为放样融合的标高是受约束的

但是可以通过阵列的方式来创建

选择复制的位置，并输入相应的阵列数量即可

Revit螺旋构件的做法(2)螺旋墙

继续上一次的内容，我们再来讲解一下螺旋墙的创建方法，我们已经介绍了用放样融合的方式来创建坡道，同样的方法当然也可以创建螺旋墙，因此本次我们扩展一种可以支持更多复杂形状的方式来实现——体量。

1.创建内建模型：

同样在功能栏构件中找到“内建模型”

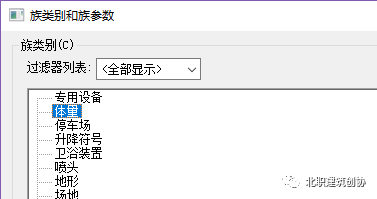

选择“体量”类别(注意这里不能选择其他类别)

定义构件名称

2.创建参照平面：

这是非常关键的一步，也是为何体量可以建更为复杂的螺旋构件的原因之一，后面我们再做解释

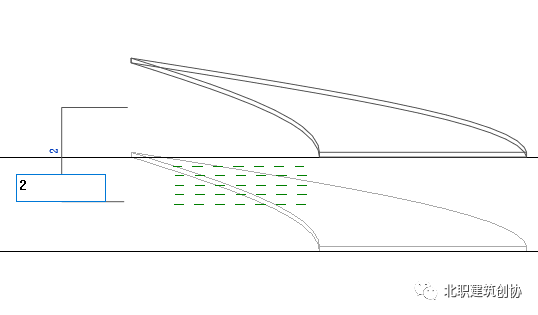

在立面视图，两个标高中间创建一个参照平面(注意必须是正中间)

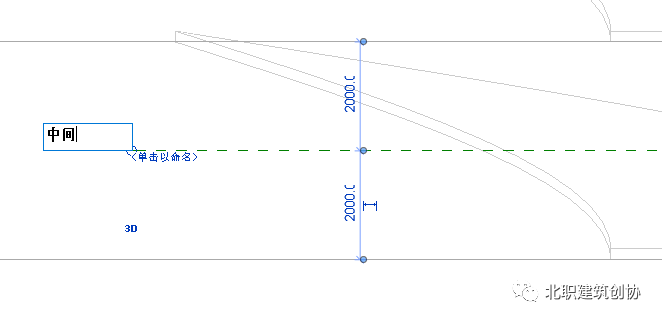

调整参照平面的位置，并起名(必须)

3.创建路径点：

在平面视图中绘制参照线来辅助定位圆心(可在我们上一节中的螺旋坡道模型的基础上创建)，因为绘制路径时无法捕捉

使用“圆心-端点弧”创建内弧线

使用绘制功能中的“点图元”，创建螺旋墙路径上的关键点

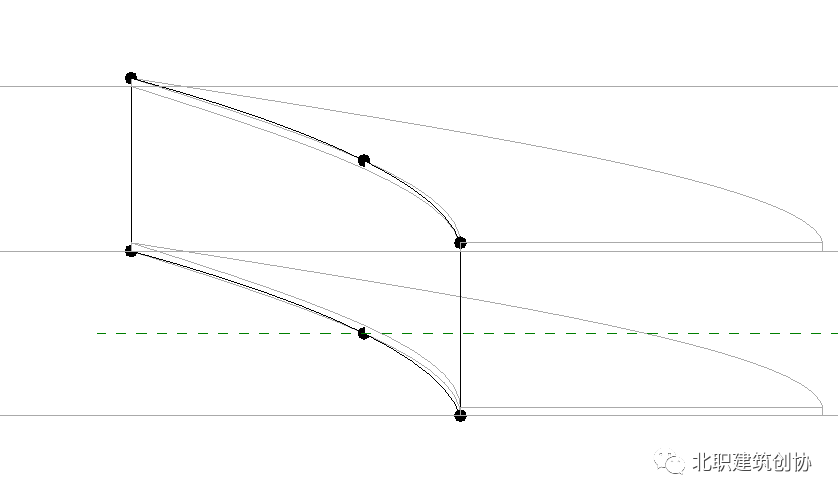

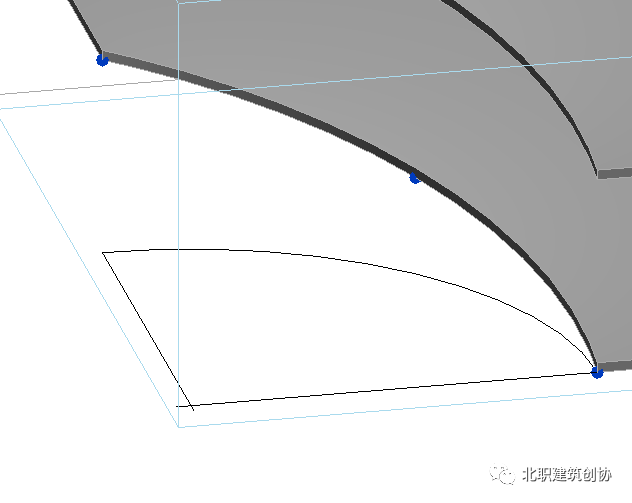

沿弧线依次创建3个点，放置平面分别为标高2、中间和标高1

选中所有点以后点击“样条曲线”可以将其连接

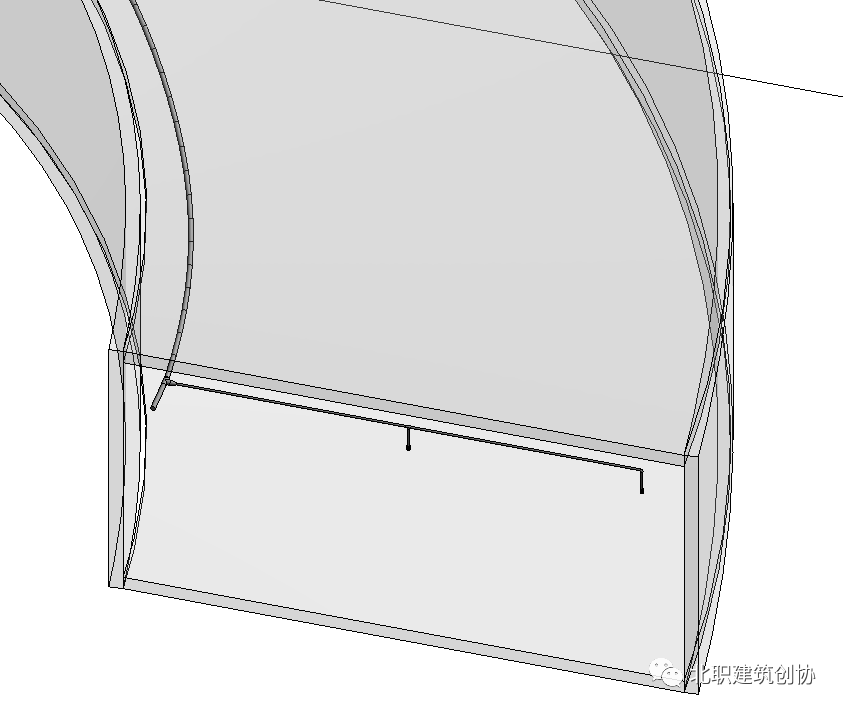

最后在立面中复制一下，将2侧的端点再连接一下即可

到这里我们应该就明白中间参照平面起到的作用了

这样我们就可以分更多段，通过路径中的关键点，来创建更为复杂的异形构件了

4.创建形状：

选中我们刚才创建的所有路径线条，然后点击“实心形状”功能

我们先不急着直接按墙厚生成，因为现在还是体量类别，不便于我们后续设置材质、统计、计算等等工作，只需要先建立一个面就可以了

点击“完成体量”完成编辑

5.创建面墙：

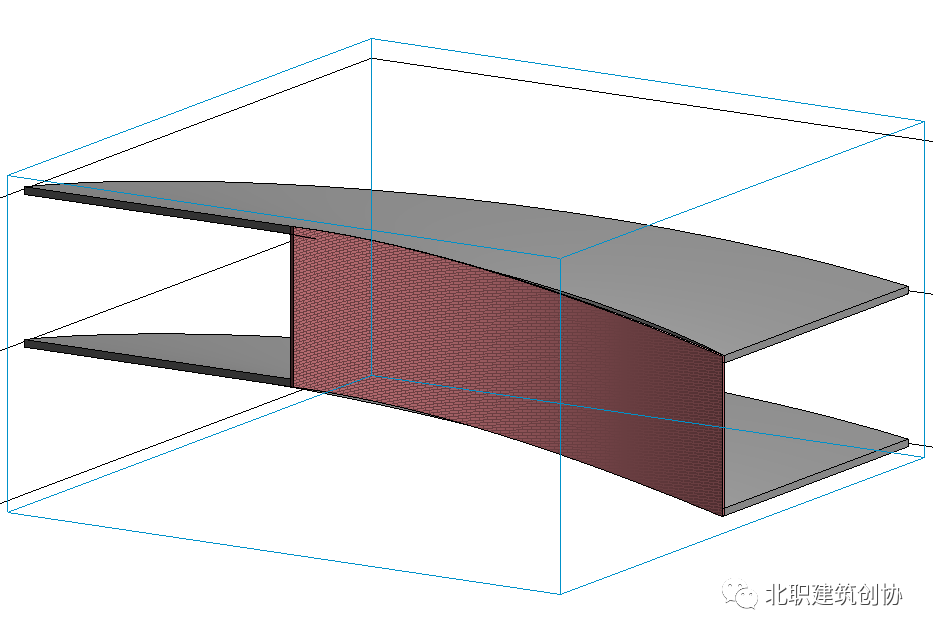

使用“面墙”功能，通过拾取面的方式，来创建螺旋墙

同样的方法再绘制一下外侧的墙体即可

我们可以看到体量和放样融合生成的几何形状是有略微偏差的

因此一般同时建议只用一种方式创建

较为简单的采用放样融合，较为复杂的采用体量

Revit螺旋构件的做法(3)坡道喷淋管

在Revit中弧形管道一直是一件让人头疼的问题，特别是再加上如果要在螺旋坡道上去创建，那更是让人束手无策了，而且还不能通过放样放样二和体量来实现，因为这样管道就无法正常连接了。

其实还有一个变向的处理方法，非常简单也很实用，让我们来试一下吧。

1.创建辅助线：

同样我们用上一次建立的螺旋形车道模型，创建2条辅助线，来定位圆心

然后画一段圆弧来定位喷淋主管的位置

另外支管的末端也可以再画一条辅助线来便于定位

2.创喷淋支管

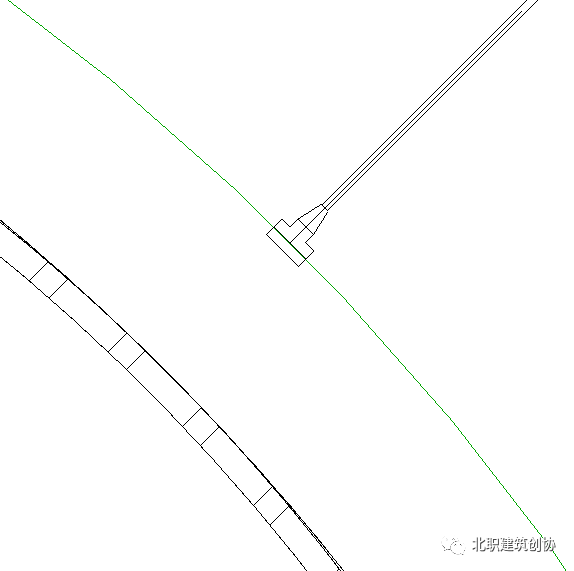

并在扇形线上先绘制支管(注意标高)

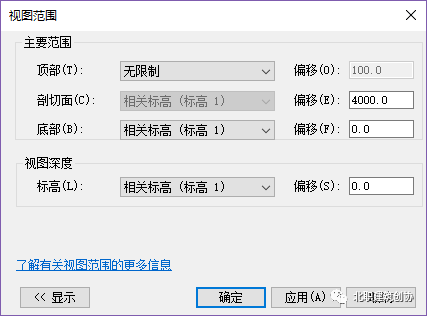

建议将视图范围顶部范围调高一些，方便后面调整

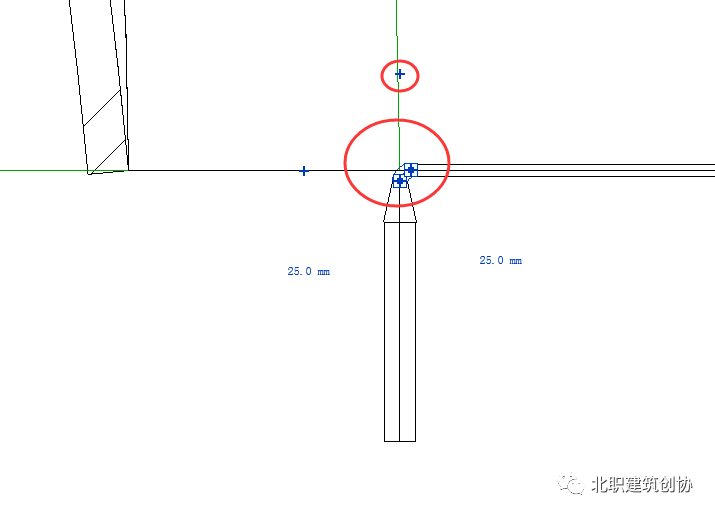

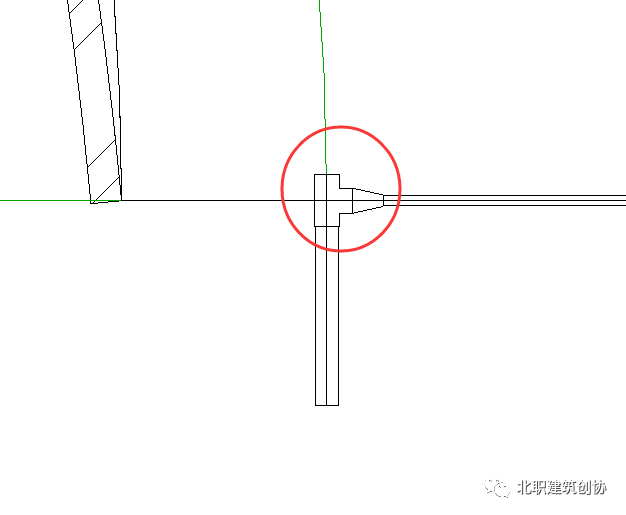

然后在直线干管的接入位置，先将一端接入，再调大弯头的尺寸

然后点击+号控件，将弯头变为三通

中间的支管也先留好管件，然后将多余的管道删除

3.连接螺旋形主管：

接下来到了最关键的时候了，创建螺旋形主管

在Revit中唯一可以弧形绘制，并且在空间中扭转的管道，就是“软管”了

当然直接绘制软管是无法达到我们预期的效果的，所以才有了前面的铺垫工作

现在只需要调整好管径，将这些管道使用“软管”功能连接起来就可以了

提前创建好管件的话，就可以让默认的连接弧度比较接近了

4.软管控制点调整：

我们在三维里面查看时会发现，弧度还是有些不正确

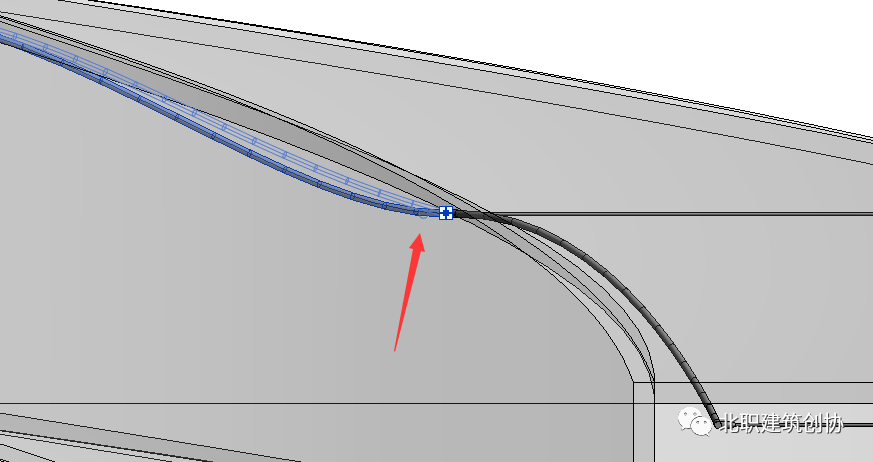

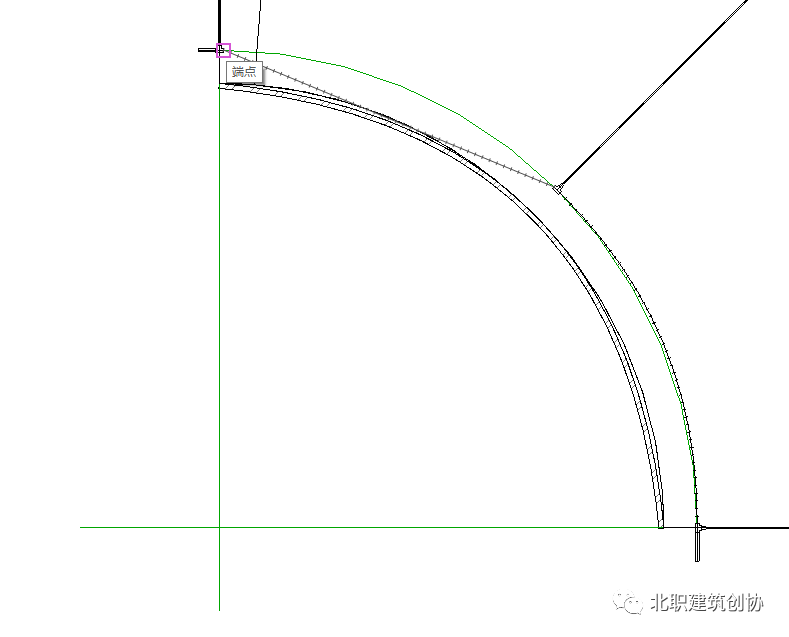

可以通过拖拽软管的控制点来解决

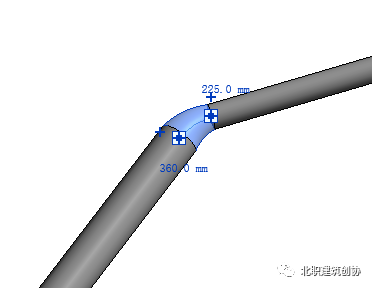

默认两端都会有控制点，也可以通过右键选项插入顶点
