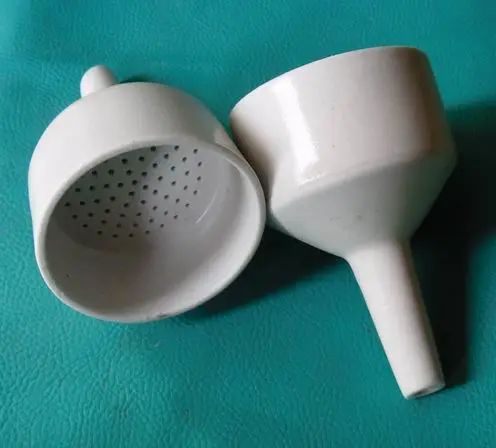

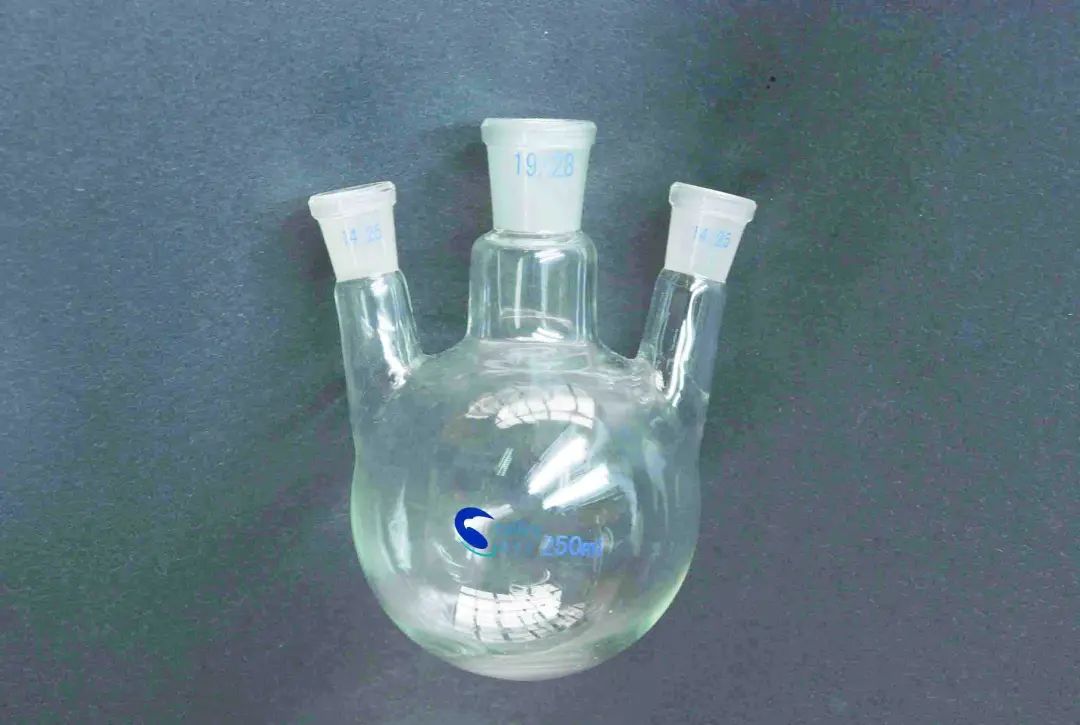

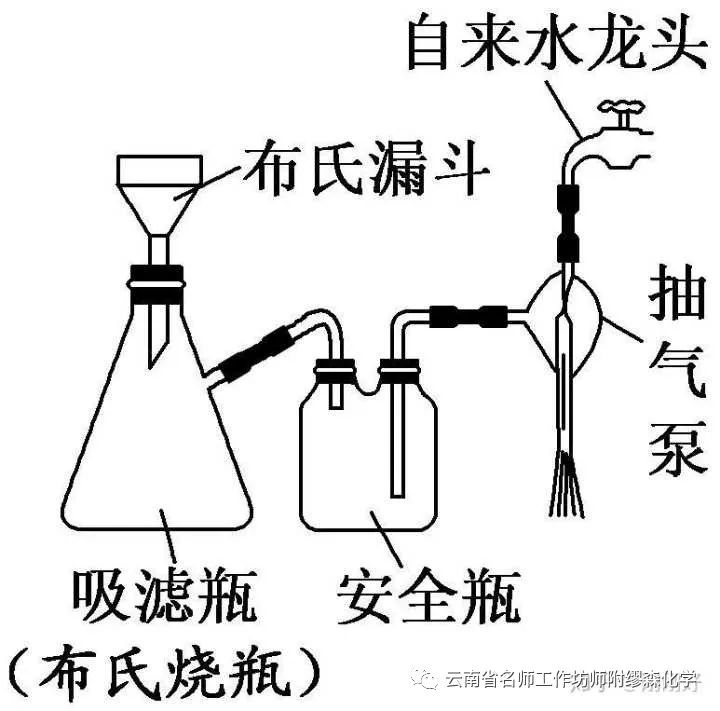

高考化学实验试题中一些特殊仪器与装置简介 1．三颈烧瓶 (三颈烧瓶) 三颈烧瓶又称三口烧瓶，具有圆肚细颈的外观，有三个口，可以同时加入多种反应物，或是安装冷凝管、温度计、搅拌器等。一般情况下中口安装搅拌棒，一个边口安装分液漏斗，一个边口安装分馏管或冷凝管或温度计。在目前高考中，三颈烧瓶经常作为反应容器出现。 2.布氏漏斗与减压过滤装置 (布氏漏斗) (1)使用方法 ①布氏漏斗是实验室中使用的一种陶瓷仪器，用来以负压力抽吸进行过滤，称为减压过滤(又称抽滤或吸滤)，装置如上图。 ②使用的时候，一般先在圆筒底面垫上滤纸(多层)，将漏斗插进布氏烧瓶上方开口并将接口密封(例如用橡胶环)。布氏烧瓶的侧口连抽气系统。然后将欲分离的固体、液体混合物倒进上方布氏漏斗，液体成分在负压力作用下被抽进烧瓶，固体留在上方。 (2)注意事项：当要求保留溶液时，需在布氏烧瓶和抽气泵之间增加一安全瓶，以防止当关闭抽气泵或水的流量突然变小时发生倒吸，使自来水回流，进入布氏烧瓶内污染溶液。安全瓶长管和短管的连接顺序不要弄错。

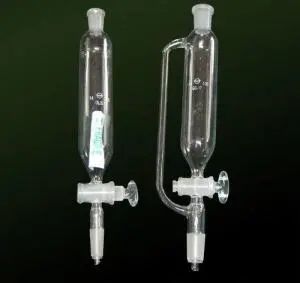

3．恒压漏斗 (恒压漏斗) (1)仪器特点：恒压漏斗是分液漏斗的一种。它和其他分液漏斗一样，都可以进行分液、萃取等操作。与其他分液漏斗不同的是，恒压漏斗可以保证内部压强不变，一是可以防止倒吸，二是可以使漏斗内液体顺利流下，三是减小增加的液体对气体压强的影响，从而在测量气体体积时更加准确。 (2)使用方法： ①一般在封闭体系中用恒压漏斗，如绝大部分的有机合成实验，因有机物容易挥发、需要隔绝空气(氧气)等。恒压漏斗在上述实验中与烧瓶(或其他反应容器)紧密连接，漏斗也要用塞子密封。但是要注意，一些不需要封闭或条件宽松的滴加过程(比如滴加水)，也常用恒压漏斗。 ②有时测量气体体积时，由于要消除液体所带来的气压影响，往往也会使用恒压漏斗，这样可以减小误差。另外，使用恒压漏斗可以使其中的液体更好地流出，也能够加快实验进程。 4.移液管

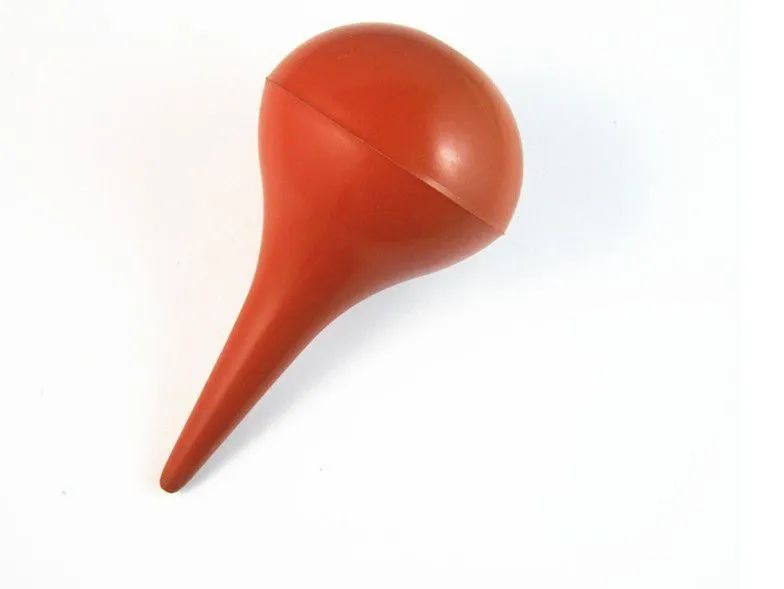

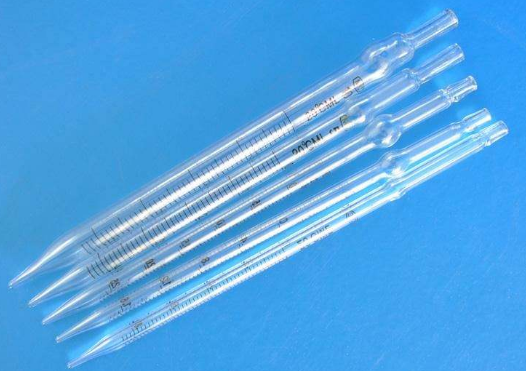

(移液管) 移液管是用来准确移取一定体积液体的量器。移液管是一种量出式仪器，只用来测量它所放出液体的体积。它是一根中间有一膨大部分的细长 玻璃管， 其下端为尖嘴状，上端管颈处刻有一条标线，是所移取液体准确体积的标志。 常用的移液管有5、10、25和50mL等规格。通常又把具有刻度的直形玻璃管称为吸量管(见下图)。常用的吸量管有1、2、5和10mL等规格。移液管和吸量管所移取的液体体积通常可准确到0.01mL。 使用方法： (1)使用时，应先将移液管洗净，自然沥干，并用待量取的溶液少许荡洗3次。  (2)然后以右手拇指及中指捏住管颈标线以上的地方，将移液管插入供试品溶液液面下约 1cm，不应伸入太多，以免管尖外壁粘有溶液过多，也不应伸入太少，以免液面下降后而吸空。这时，左手拿橡皮吸球(一般用60ml洗耳球)轻轻将溶液吸上，眼睛注意正在上升的液面位置，移液管应随容器内液面下降而下降，当液面上升到刻度标线以上约1cm时，迅速用右手食指堵住管口，取出移液管，用滤纸条拭干移液管下端外壁，并使与地面垂直，稍微松开右手食指，使液面缓缓下降，此时视线应平视标线，直到弯月面与标线相切，立即按紧食指，使液体不再流出。  (3)再将移液管移入准备接受溶液的容器中，使其出口尖端接触器壁，使容器微倾斜，而使移液管直立，然后放松右手食指，使溶液自由地顺壁流下，待溶液停止流出后，一般等待15秒钟拿出。  (4)注意此时移液管尖端仍残留有一滴液体，不可吹出。 (洗耳球) 5.索氏提取器 索氏提取器，又称脂肪抽取器或脂肪抽出器。索氏提取器是由提取瓶、提取管、冷凝器三部分组成的，提取管两侧分别有虹吸管和连接管，各部分连接处要严密不能漏气。提取时，将待测样品包在脱脂滤纸包内，放入提取管内。提取瓶内可加入石油醚等溶剂，加热提取瓶，石油醚气化，由连接管上升进入冷凝器，凝成液体滴入提取管内，浸提样品中的脂类物质。待提取管内石油醚液面达到一定高度，溶有粗脂肪的石油醚经虹吸管流入提取瓶。流入提取瓶内的石油醚继续被加热气化、上升、冷凝，滴入提取管内，如此循环往复，直到抽提完全为止。 该装置在19年全国II卷首次出现。实验时烧瓶中溶剂受热蒸发，蒸汽沿蒸汽导管2上升至球形冷凝管，冷凝后滴入滤纸套筒1中，与茶叶末接触，进行萃取。萃取液液面达到虹吸管3顶端时，经虹吸管3返回烧瓶，从而实现对茶叶末的连续萃取。 6.分水器 (分水器) 在某些有机实验中，水和有机物蒸发后被冷凝回流，收集到分水器中，水在下层有机相在上层流回烧瓶，分水器中的水可从下口放出。 例如，在酯化反应中为了提高产率，可加装冷凝回流装置，将蒸发出的酸与醇蒸汽冷凝回流至烧瓶内，使反应物充分反应，同时使用分水器将水分出(下图)，使酯化反应平衡向右移动。
