西门子840d编程手册_西门子 | 刀具补偿及坐标参数说明

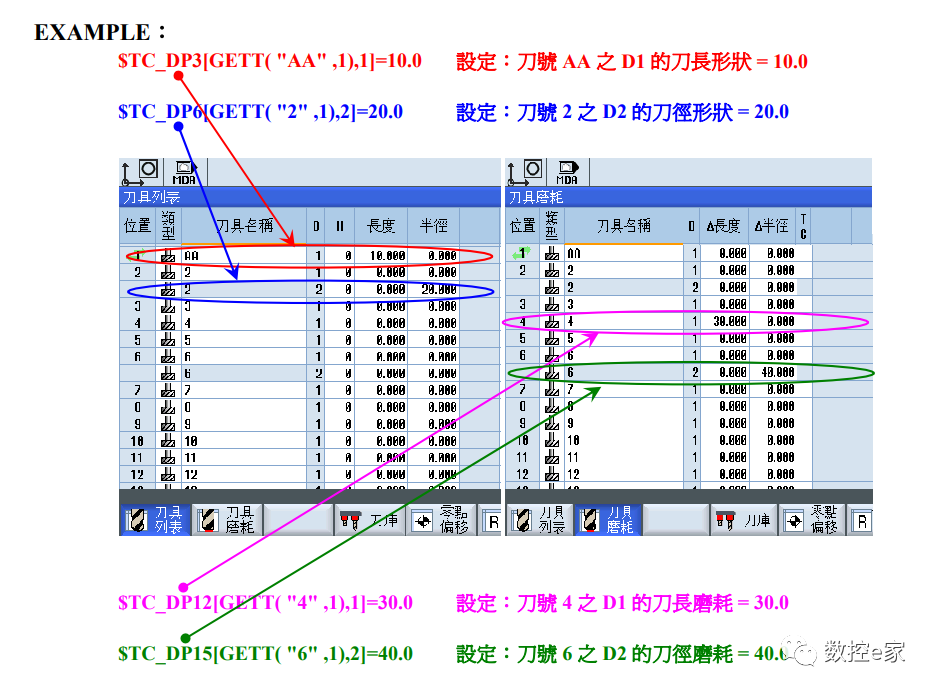

一、刀具补偿格式 $TC_ a [ GETT ( "b" , 1 ) ,c ] = d

a: DP3：刀具列表內的长度(长度形状)；DP12：刀具磨损內的长度(长度磨损)；DP6：刀具列表內的半径(刀径形状)；DP15：刀具磨损內的半径(刀径磨损)；

b：刀具名称( 刀号或刀具名称 )

c：刀刃位置

如一把刀仅有一个刀刃，即为 D1，如超过一个刀刃，则输入欲修改刀刃之位置，例：D2位置输入 2，D3位置输入 3，以此类推。

d：补正值

二、西门子 828D 座标系资料外部输入

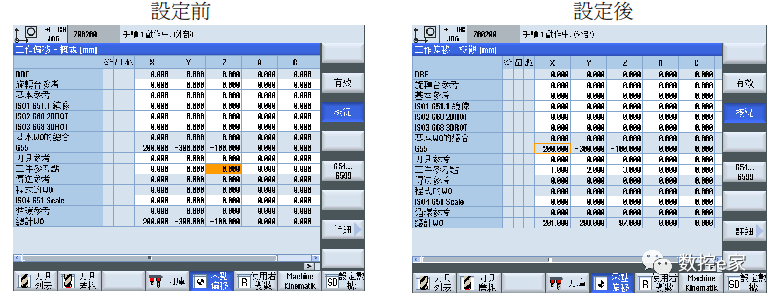

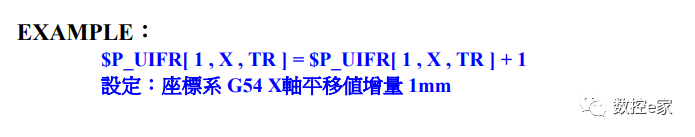

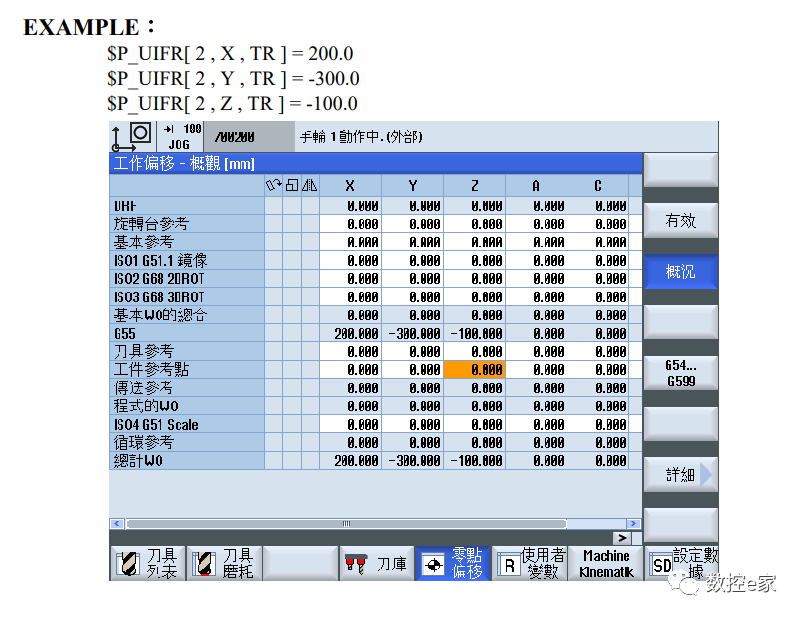

1、格式  $P_UIFR[ a , b , TR ] = c

a：座标系。1：G54；  3：G56；   8：G508；

                    2：G55；7：G507；  以此类推

b：轴向 ( X：变更X轴；Y：变更Y轴；Z：变更Z轴 )

c：欲输入之数据

EXAMPLE：

$P_UIFR[ 1 , X , TR ] = 100.1

设定：座标系G54 X轴值 = 100.1mm

$P_UIFR[ 3 , Y , TR ] = -200.2

设定：座标系G56 Y轴值 = -200.2mm

$P_UIFR[ 5 , Z , TR ] = -50.123

设定：座标系G58 Z轴值 = -50.123mm

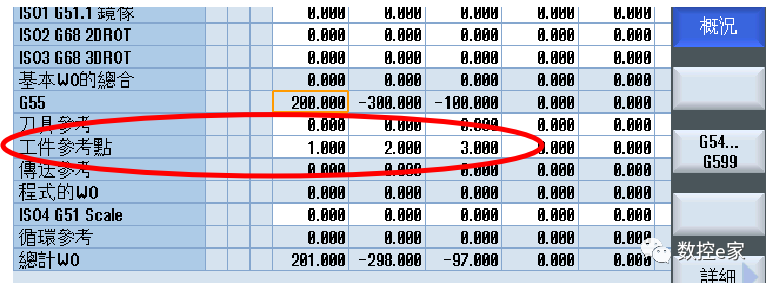

2、格式 $P_WPFR[ a , TR ] = b

a：轴向 ( X：变更X轴；Y：变更Y轴；Z：变更Z轴 )

b：欲输入之数据

EXAMPLE：

STOPRE

$P_WPFR [ X , TR ] = 2.0

$P_WPFR [ Y , TR ] = 3.0

$P_WPFR [ Z , TR ] = 4.0

STOPRE

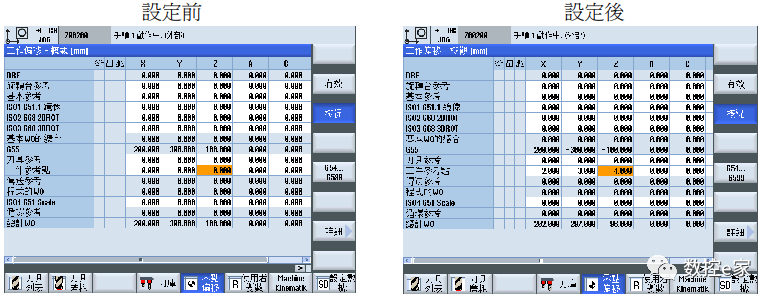

3、格式$P_WPFR=CTRANS( X , a , Y , b , Z , c )

a：X轴向欲输入之数据

b：Y轴向欲输入之数据

b：Z轴向欲输入之数据

EXAMPLE：STOPRE$P_WPFR = CTRANS ( X , 1.0 , Y , 2.0 , Z , 3.0 )STOPRE

三：FANUC与西门子828D 座标系资料外部输入对比

范例一、( FANUC )

G90 G10 L2 P1 X200.0 Y300.0 Z-100.0 ( 将 G54 座标系数据输入成 X200.0 Y300.0 Z-100.0 )

L2 P1 = G54

L2 P2 = G55

L2 P3 = G56

L2 P4 = G57

L2 P5 = G58

L2 P6 = G59

L20 P1 = G54.1 P1

L20 P2 = G54.1 P2    -------以此类推-------

( 西门子 828D -方法1)

1$P_UIFR[1]=CTRANS(X,200.0,Y,300.0,Z,-100.0) ( 将 G54 座标系数据输入成 X200.0 Y300.0 Z-100.0 )UIFR[数值]

1 = G54

2 = G55

3 = G56

4 = G57

5 = G58

6 = G59

7 = G507

8 = G509  -----以此类推 -----

( 西门子 828D-方法2)

G291

G90 G10 L2 P1 X200.0 Y300.0 Z-100.0 ( 将 G54 座标系数据输入成 X200.0 Y300.0 Z-100.0 )

G290

范例二 ( 欲设定值为变量 )、

( FANUC )

#501 = 200.0；

#502 = 300.0；

#503 = -100.0；

G90 G10 L2 P1 X#501 Y#502 Z#503；( 将 G54 座标系数据输入成 X200.0 Y300.0 Z-100.0 )

( 西门子 828D )

R1 = 200.0；

R2 = 300.0；

R3 = -100.0；

STOPRE$P_UIFR[1]=CTRANS(X,R1,Y,R2,Z,R3)( 将 G54 座标系数据输入成 X200.0 Y300.0 Z-100.0 )
