三电平igbt死区时间计算_【原创】聊聊三电平逆变器的那些事儿

文章来自电子星球APP——《聊聊三电平逆变器的那些事儿》

作者：凯风自南

大功率多电平逆变器近年来在实际工业生产中得到越来越广泛的应用。多电平逆变器由于结构复杂，采用元器件较多，因此在设计和实验中，实现各个工作状态下运行参数的同步监测和分析较为困难。本文将给大家说说三电平逆变器的那些事儿，希望能帮助到各位！如有疑问，欢迎大家在评论区留言。

目录如下：

1. 工作原理

1.1 NPC逆变器优缺点

2. PWM发波控制

3. 三相NPC

3.1 三相NPC波形查看

1. 工作原理

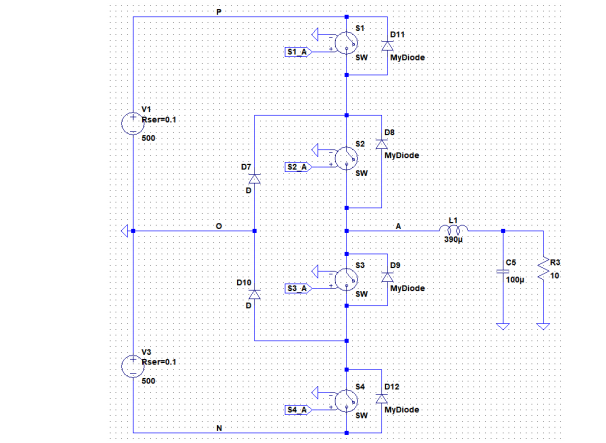

以A相为例进行说明，分析三电平NPC逆变器的工作原理：

●S1、S3互补开关动作，S2、S4互补开关动作

●开关管S1、S2同时导通时，S2、S4同时关断，假如电流从逆变电路流出，即从P点经过S1、S2到达输出端A，A点电位为V1的500V电压，定义为P电平状态；反之S1、S2关断，S2、S4导通时，A点电压为V3的-500V电压，定义为N电平状态；

●开关管S2、S3同时导通时，S1、S4同时关断
