双位置继电器与常规单位置继电器最大的不同之处在于：

单位置继电器得电后，接点变位（由合变分或者由分变合），失电后接点再次变位（由分变合或者由合变分），可以简单理解为继电器只受一个输入控制，即继电器接点的分合都由这一个输入决定。

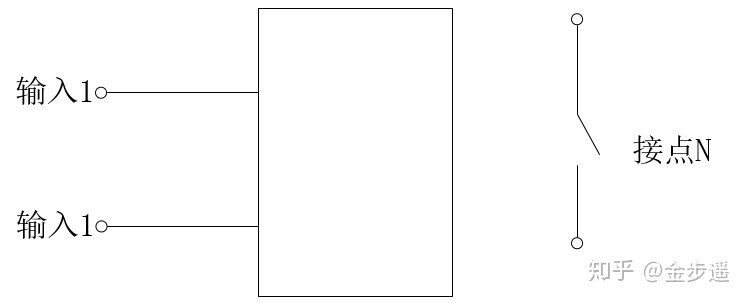

而双位置继电器有两个输入，如图

如图所示，双位置继电器由两个输入共同控制这个继电器的接点N，

当输入1有电时，继电器接点闭合；

当输入2有电时，继电器接点断开。

双位置继电器相比单位置继电器的优点在于，当输入1由于某些原因失电时，接点N依然保持闭合状态，而不会随着输入1失电而断开，仅当输入2来电时，继电器才返回，使接点N断开。

应用：继电保护中有两个地方最常见的双位置继电器

1、KKJ继电器，两个输入分别接手合和手跳开入，当手合将KKJ置位后，其相应接点位置一直保持至下一次手跳开入，在这期间，即使发生故障跳闸，KKJ接点也不返回，那么可以利用这个节点与开关位置串联形成事故总告警回路。因为手合后我们认为变压器就应该在合位正常运行，而此时，收到了跳位信号，但是并不是手跳开入，因为手跳会使KKJ复位，而此时KKJ没有复位，所以一定是发生了人为控制以外的故障，才会导致开关跳开，所以报出事故信号。

2、需要保持的信号。这时采用双位置继电器，一端接信号开入，另一端接复归按钮，通常信号开入是短时动作，使K双位置继电器置位，开入电压随后消失，但是双位置继电器可以自保持，一直提醒监视人员，直到另一端输入，即人为按下复归按钮后，信号才复归消失。
