前几天我发了个cad三维线模导入Tekla快速建模的文章，有不少朋友让我做个具体的操作视频教程，说实在的，我这把年纪你让我录个视频教程，还要语音的，那真是要我老命了，普通话都讲不好，想来想去还是做个图文教程吧。言归正传

首先要快速导入之前，需要下载两个小插件(都是完全免费的)

1、SSBIM for CAD下载地址及安装方法：

http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7504

2、SSBIM for Tekla 下载地址及安装方法：(这个是不用安装，下载解压就可以使用)

http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7419

---

教程开始

第一步，处理cad三维线模

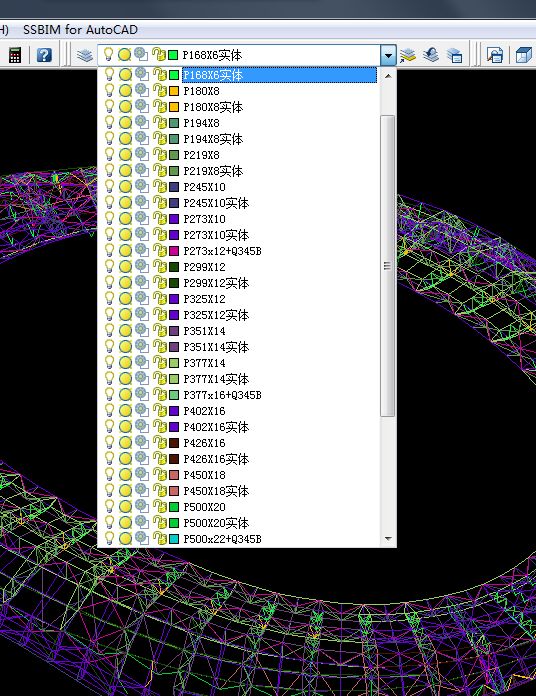

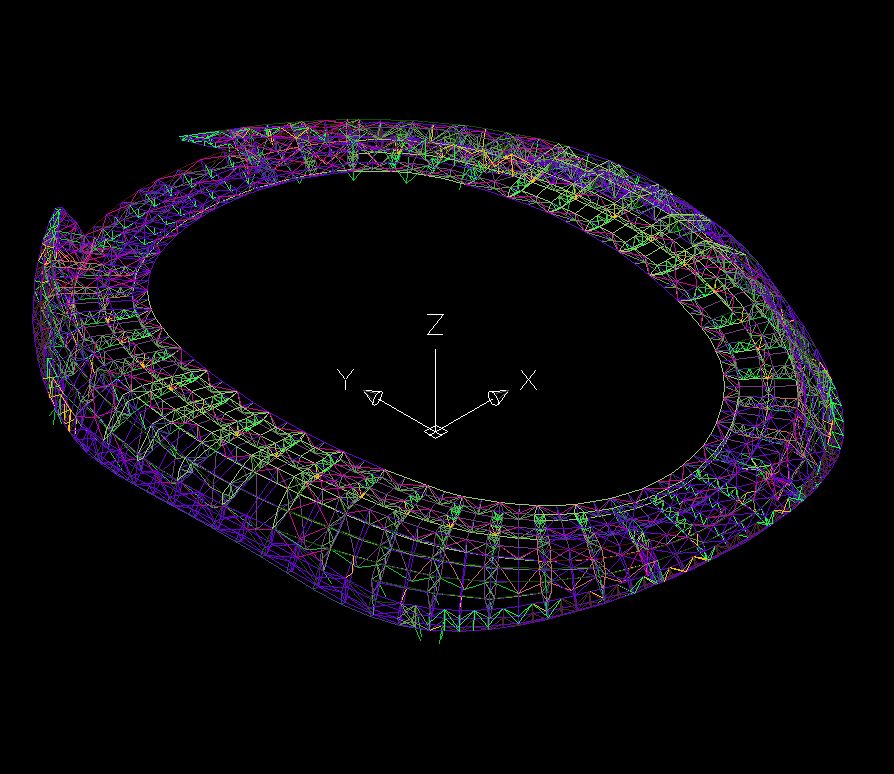

我们收到的三维线模，一般都是按截面规格分好层的

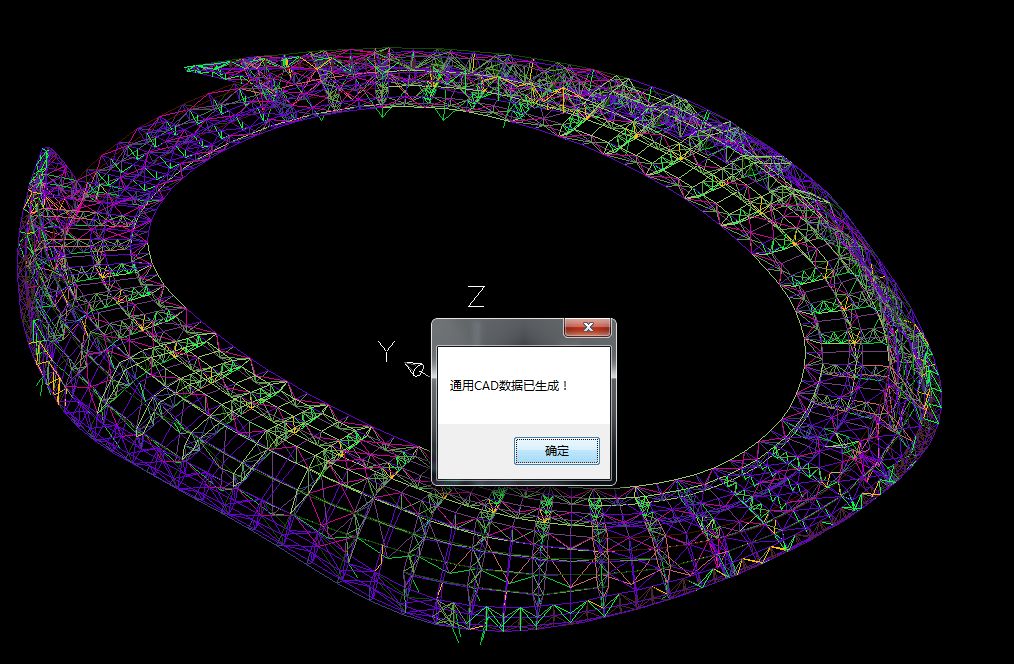

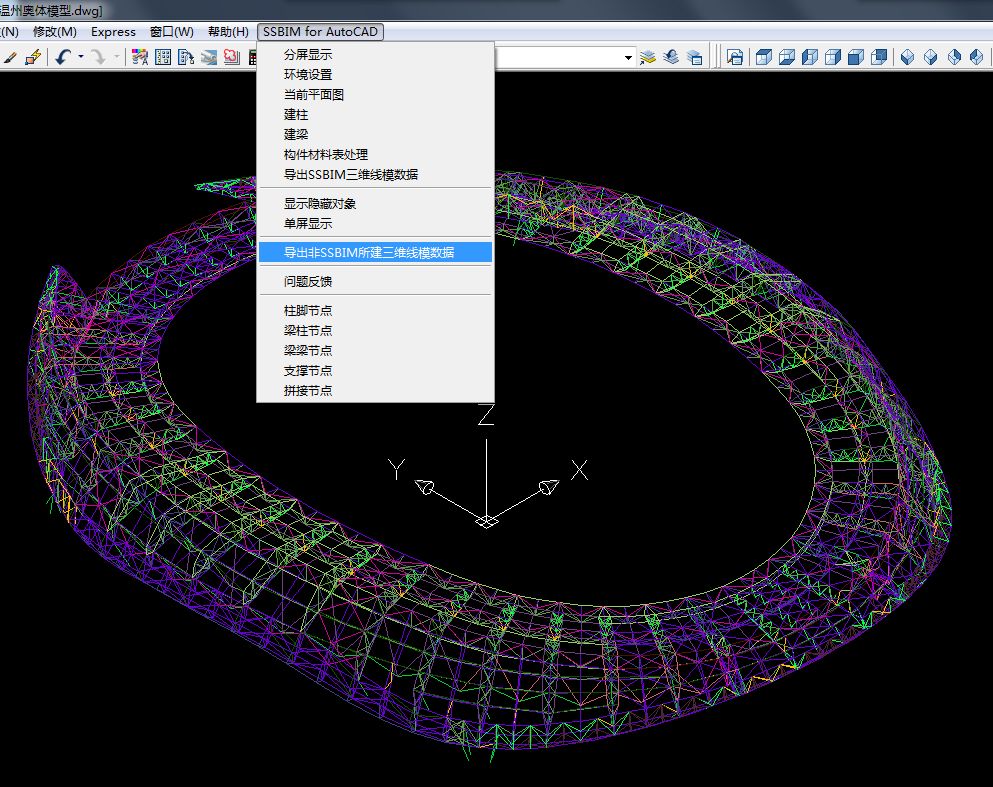

1、线模不能是图块形式的，如果是图块就要炸开，有的需要炸好几次；完全炸开之后就点SSBIM for AutoCAD里面的“导出非SSBIM所建三维线模数据”

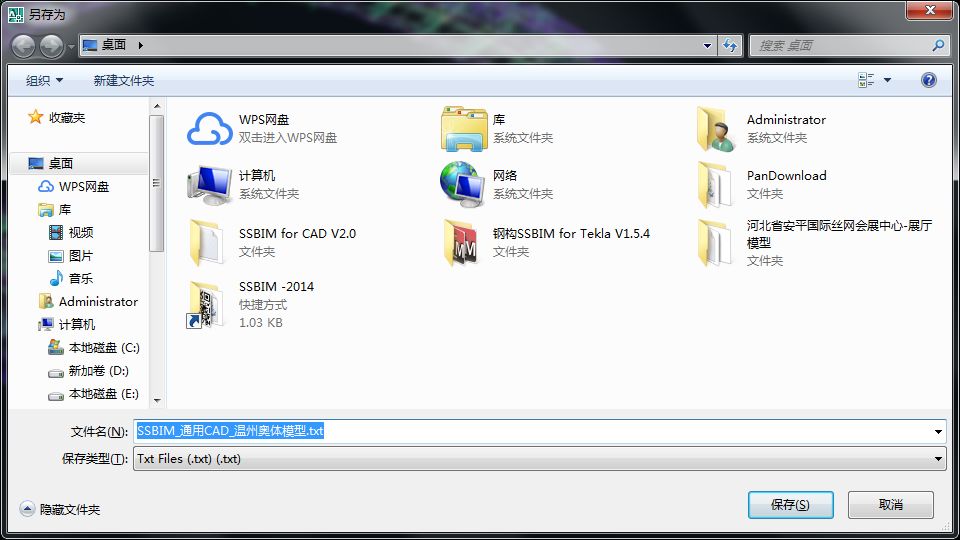

然后插件会提示选择三维线模，你就选择你要导出的东西，选中后回车弹出下面的对话框

点保存，得到一个txt数据文件(这个文件是可以编辑的)，这个文件导入Tekla的时候要用到

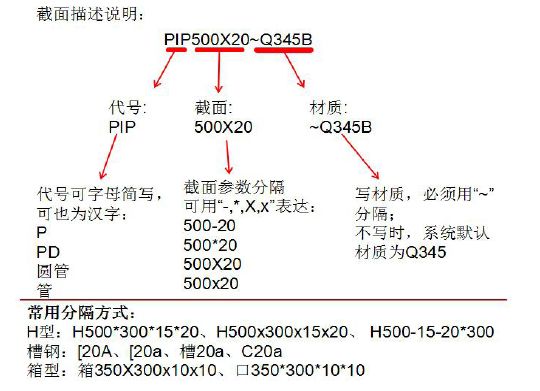

2、打开这个文件把这里的图层命名统一改成SSBIM for CAD里面的格式(P377x16~Q345B)、(H400*300*8*12~Q235B)

修改完之后就保存。

第二步，导入Tekla中

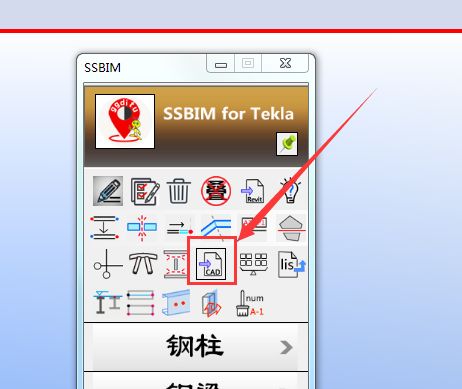

1、打开Tekla，然后再打开对应版本的SSBIM for Tekla，点下面的按钮

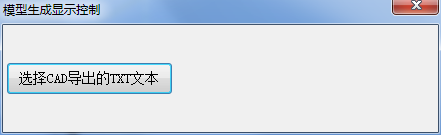

弹出下面的对话框，点按钮

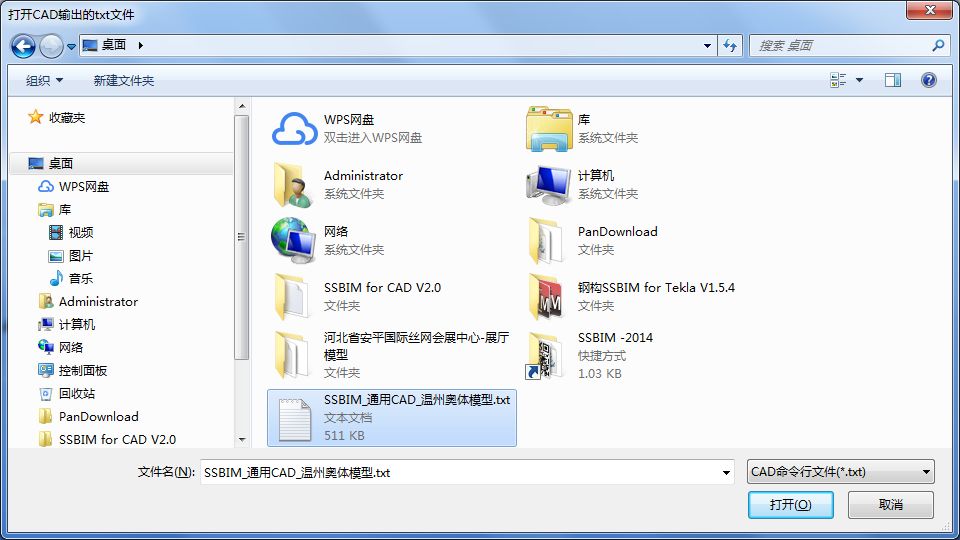

选择刚才导出的txt文件，点打开

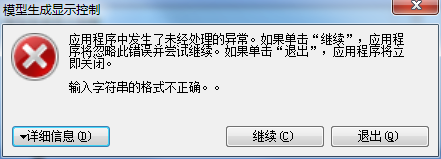

发现跳出警示框出错了

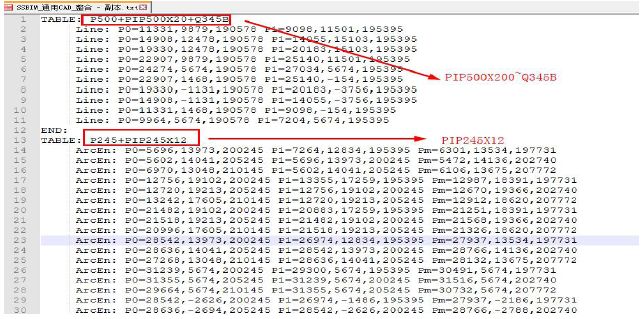

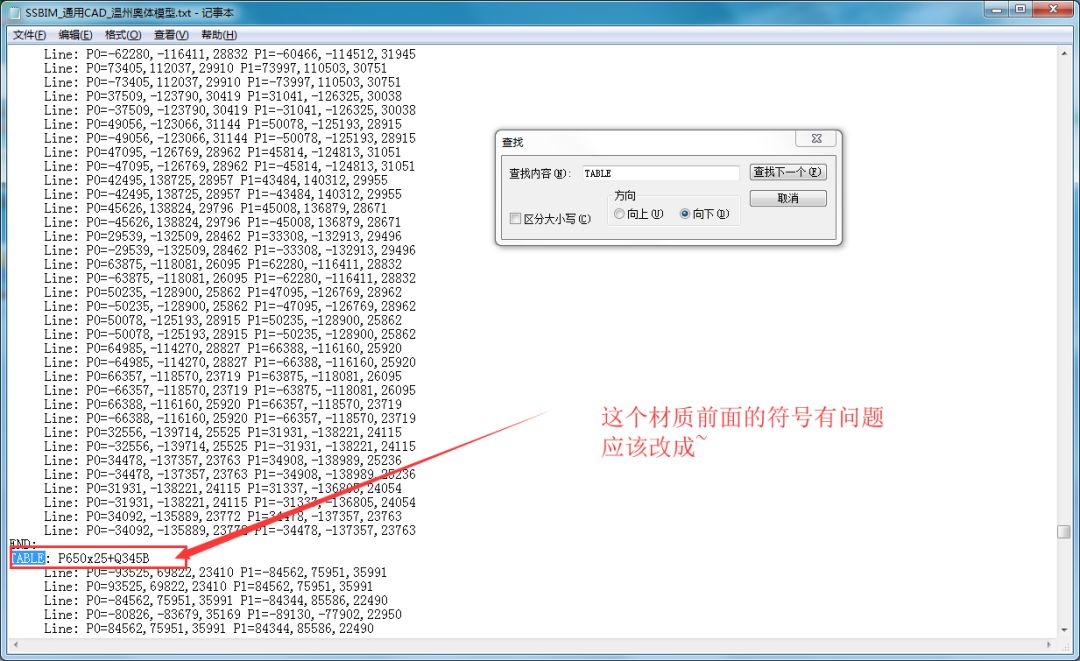

表示cad文件里面图层命名不规范，那我们来找找，打开txt文件，查找TABLE，一个一个下去找，呃，找到了

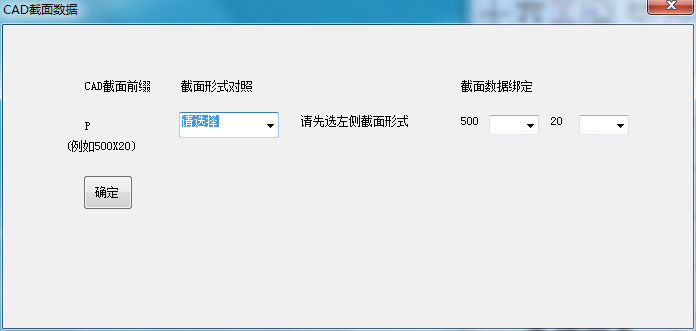

里面可能会有许多个，一个一个找下去，直到把这个+号全部改成~就可以了，重复前面的步骤，把这个txt文件导入tekla中来，出现下面的对话框

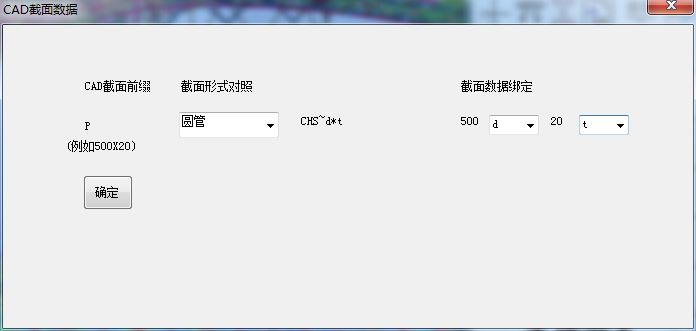

有朋友就会问了，这里面有好多个截面型材，怎么导进来只有一个截面了，其它的截面呢？别急，让我告诉你；这个插件在做的时候把国标的截面型材自动导入不需要手动导入，只有非国标的才会让你手动选择。那么我继续，截面形式选择圆管，因为P500x20是圆管，然后在截面数据绑定这里的500选择d，20这里选择t

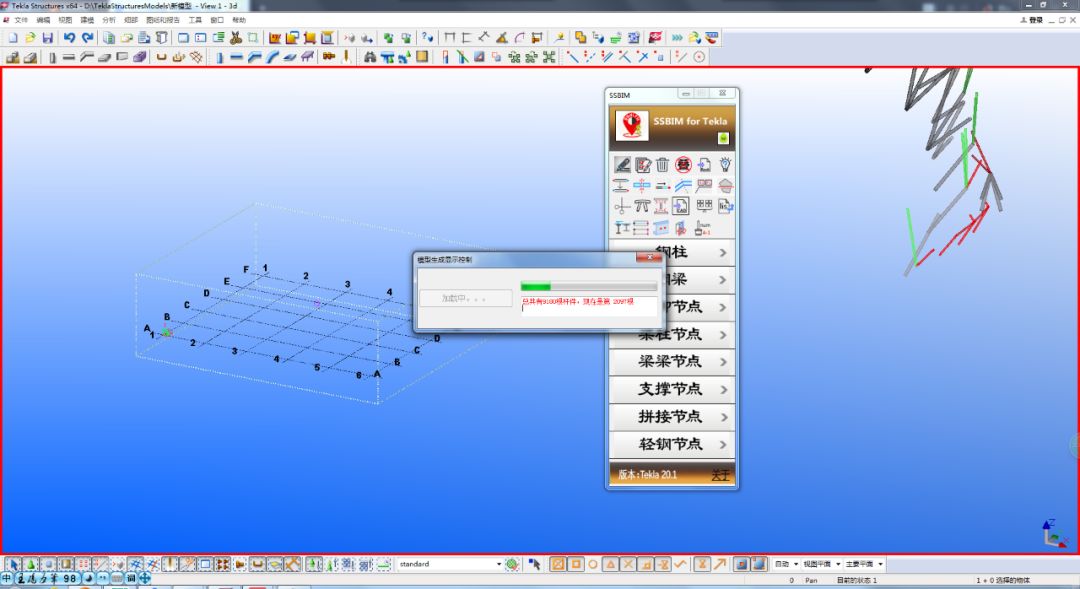

完了之后点确定，插件就自动把里面的数据读出来然后在Tekla里面进行建模

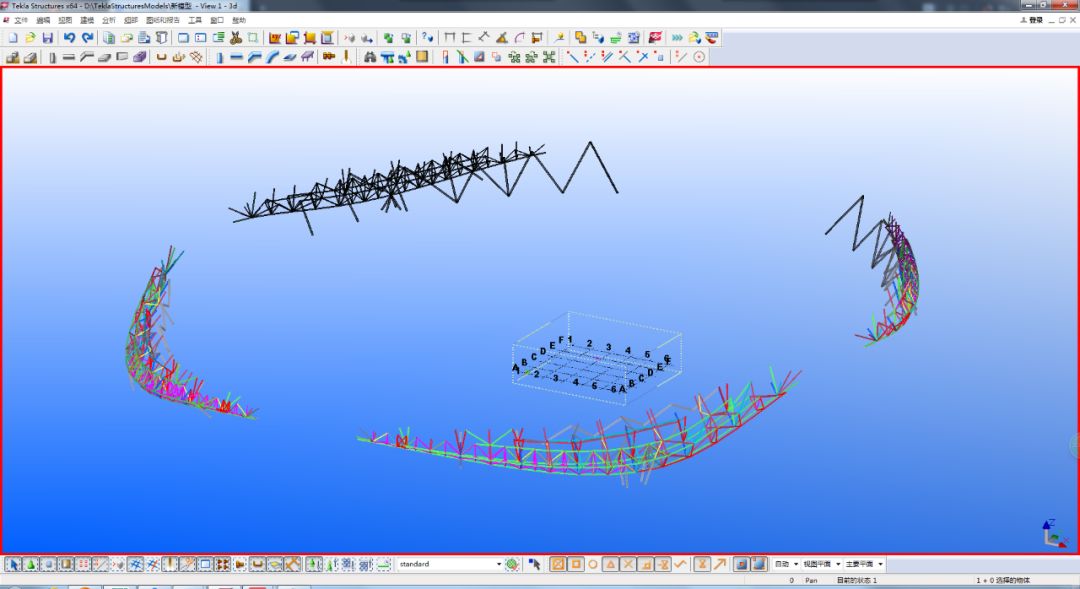

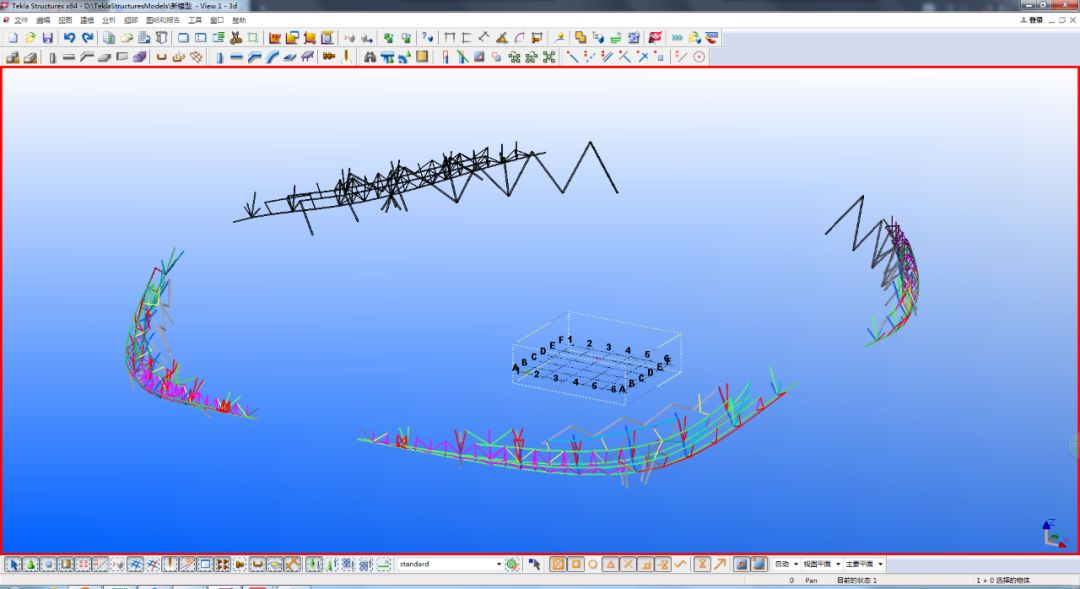

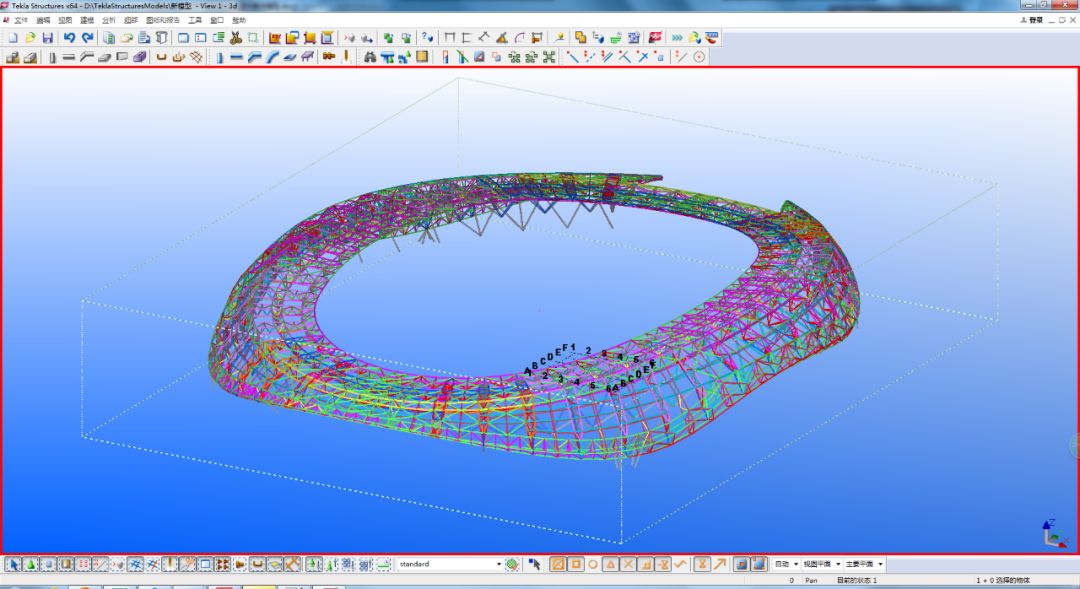

等到弹出加载完成对话框后，我们关闭对话框，发现不完整，咋回事，我一查，原来是视图深度不够，于是我加高深度，整个工程效果就出来了
