以下是文字版：

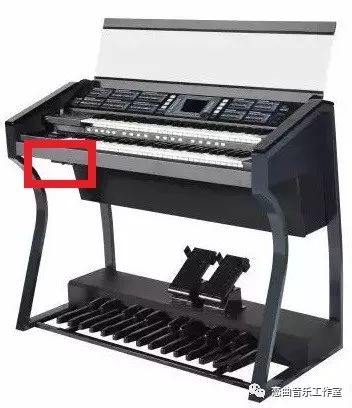

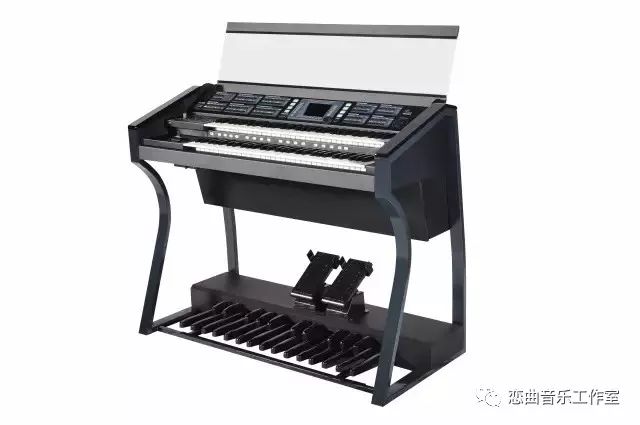

1、吟飞Rs400/460琴型的接线盒位于琴主体的左边下方，如下图红圈所示：

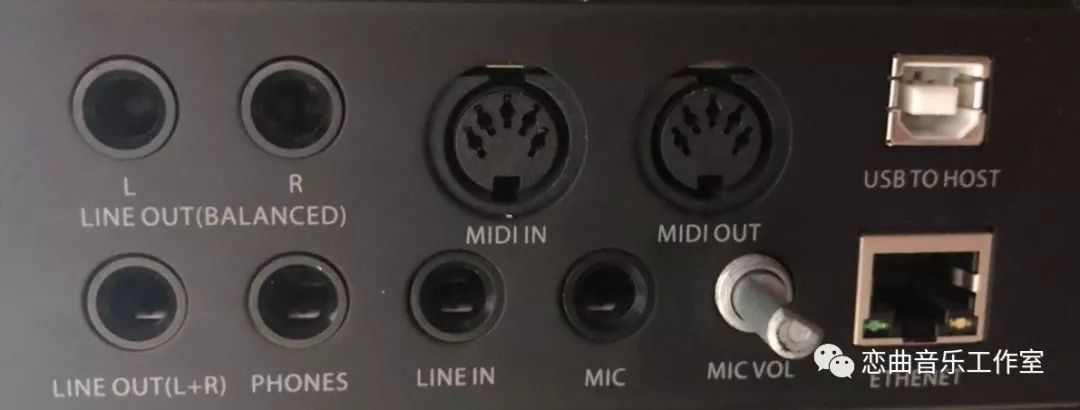

部放大后如下图：

2、接口讲解：

LINE OUT L：音频平衡输出接口，此接口输出的是琴本身左声道的音频信号，使用单声道连接线链接LINE OUT L插孔。

LINE OUT R：音频平衡输出接口，此接口输出的是琴本身右声道的音频信号，使用单声道连接线链接LINE OUT R插孔。

我们如果想用音频线连接调音台或者外接音响，则需要用两根单声道(大二芯)线分别连接LINE OUT L插孔和LINE OUT R插孔，线的另一头再分别连接调音台或者音响系统的左声道和右声道插孔即可实现双声道或者立体声输出。

LINE OUT(L+R)：单声道输出插口，用来输送音频信号至外部的功率放大器，使用单声道连接线链接LINE OUT/R(R+L)插孔，此插孔输出琴本身右声道的音频信号。注意：虽然此接口标记了(R+L)的字样，但是其输出本质依旧是单声道，非双声道或者立体声。

PHONES：耳机输出插孔，这个耳机插孔输出的是双声道或者说是立体声的音频信号，普通耳机可以使用3.5mm转6.5mm(6.35mm)的转接头来使用，耳机接口在一定条件下也可以作为音频输出接口来外接音响设备使用。

LINE IN：音频输入，此接口为立体声接口，可以外接CD机或者MP3播放器亦或者是通过手机音频输出连接线连接此接口，用以播放外接设备所输出的音频，可以跟着自己所喜欢的音乐进行演奏。

MIC：麦克风接口，此接口可以连接麦克风，音量由MIC VOL旋钮调节。

MIC VOL:麦克风音量旋钮，用来控制麦克风输入的音量。

MIDI IN：MIDI输入接口，用于接收外部MIDI设备发送来的MIDI数据，本琴可以作为音源来使用。

MIDI OUT：MIDI输出接口，用于发送本琴的MIDI数据至外部的MIDI设备，用来使用外部音源。

USB TO HOST：USB模拟MIDI信号插孔，可以用来与外部设备进行MIDI通讯使用，作用与MIDI IN和MIDI OUT一样。另外，吟飞的USB TO HOST接口还有一个功能，即USB AUDIO功能：通过此USB接口接受、发送音频数据或者在电脑上用软件录制音频文件，可以利用这个USB接口进行音频输出，也可以进行音频输入，也就是说可以用这个接口连接到电脑，800/1000E琴可以作为电脑的一个外置声卡来使用，在内录的时候，也可以利用这个接口来输出音频，达到内录的效果。

3、大家所要注意的是，除了MIDI接口之外，连接其他接口均是6.5mm(6.35mm)的大二芯或者大三芯的插头，如果是小插头(3.5mm)，则需要转接头才能够使用。

4、

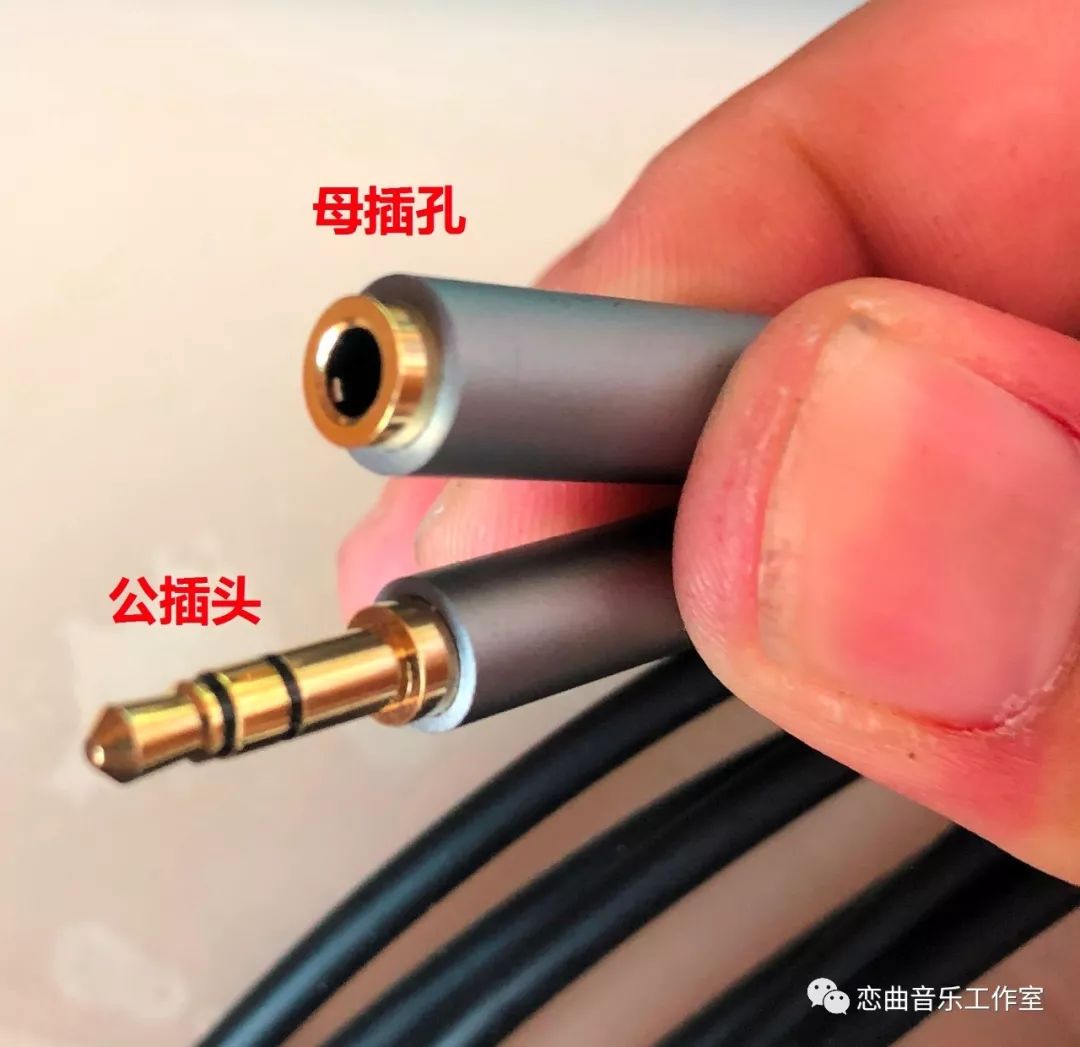

3.5mm立体声插头：

5、

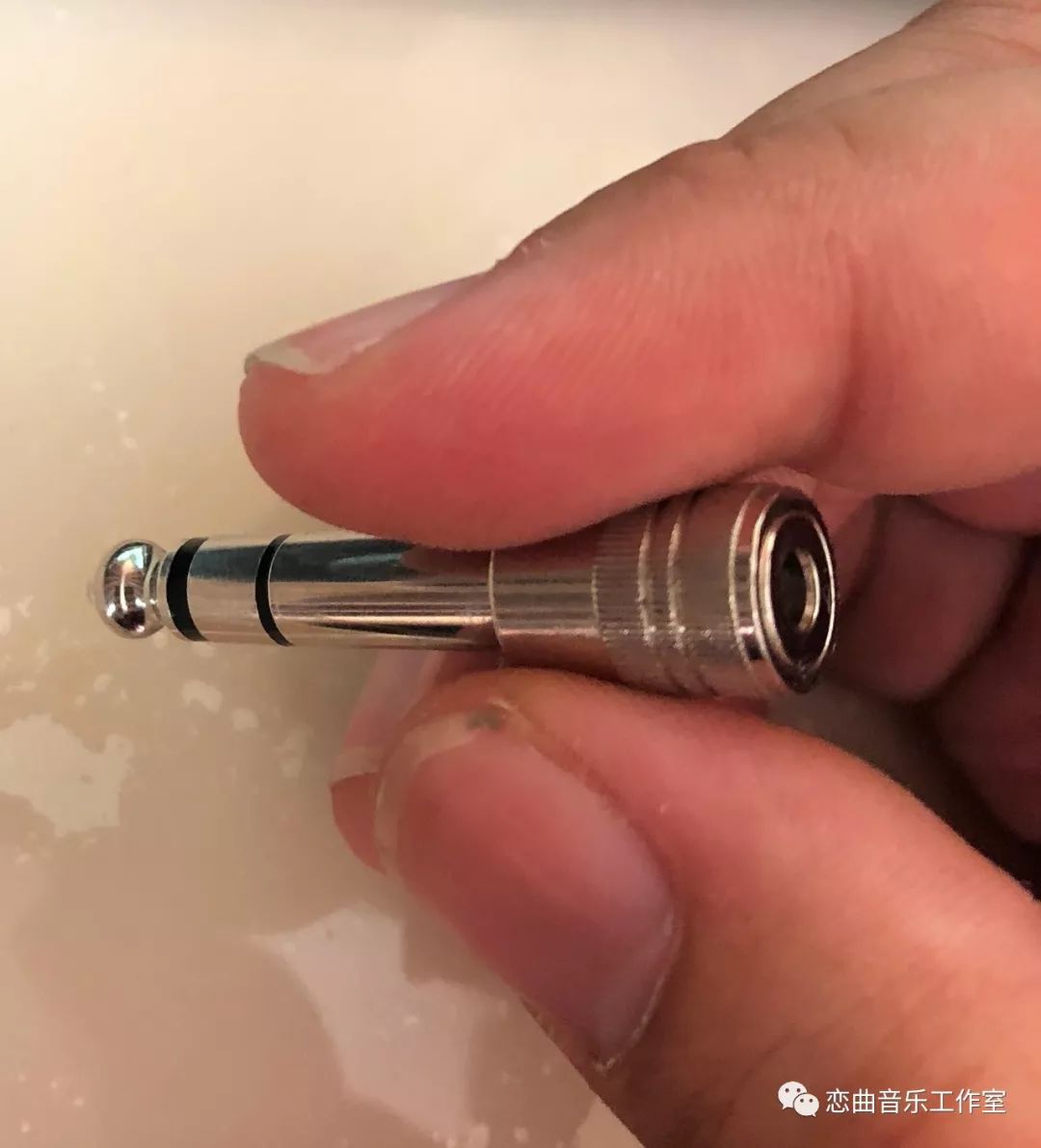

3.5mm转6.5mm(6.35mm)转接头：

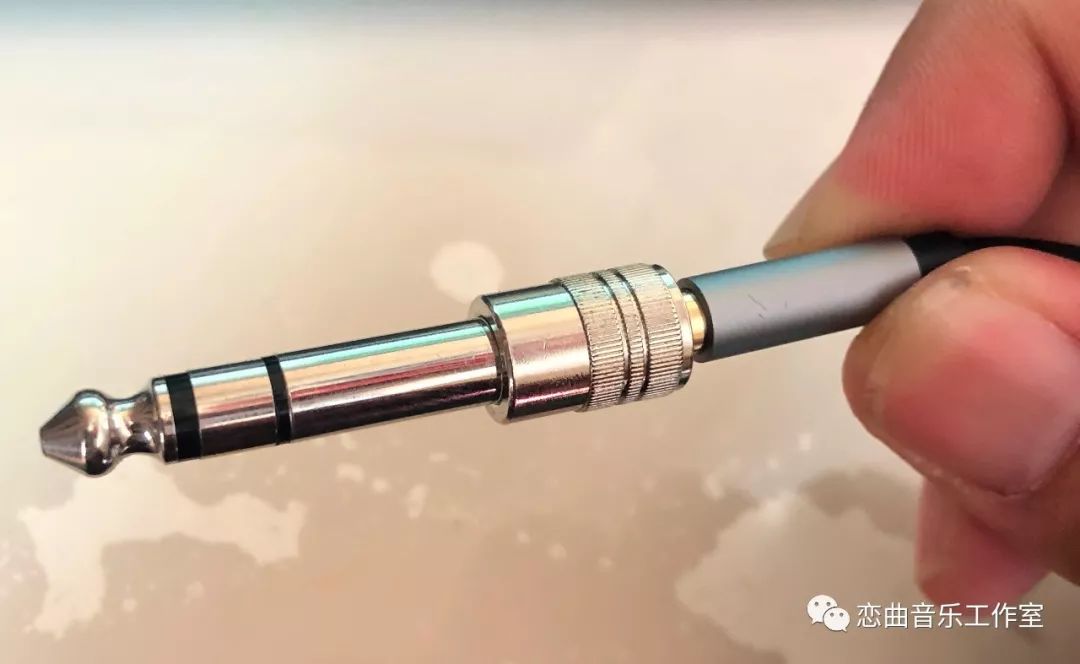

3.5mm插上转接头的样子：

注意：在购买转接头的时候，一定要注意所要连接的是单声道还是双声道，如果3.5mm的插头是单声道，则转接头也需要单声道(大二芯)的，如果3.5mm插头是双声道，则转接头也需要双声道(如上图大三芯)。

6、

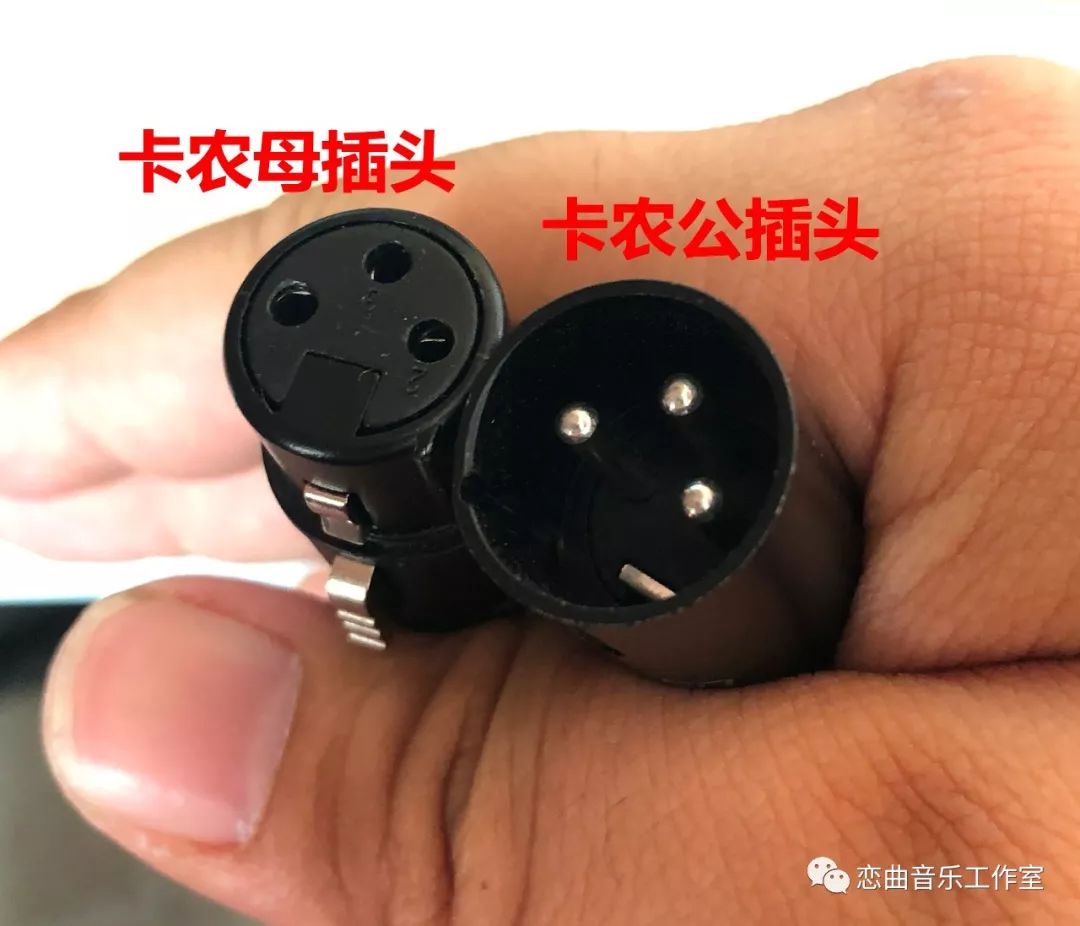

卡农接头，卡农接头分公母，有三根针的就是公头，带个手按锁扣的是母头，卡农接头一般多见于调音台或者舞台地插，相比起6.5接头带个锁扣，意外情况不容易脱扣，以保证音频信号的稳定传输。

从卡农母接头还衍生出来一种接头，是卡农母和6.5的混合型插孔，常见于新型的调音台以及个人电脑的外置声卡上面，可以同时兼容卡农公插头以及6.5mm(6.35mm)的插头(同时兼容不是同时插入)

7、

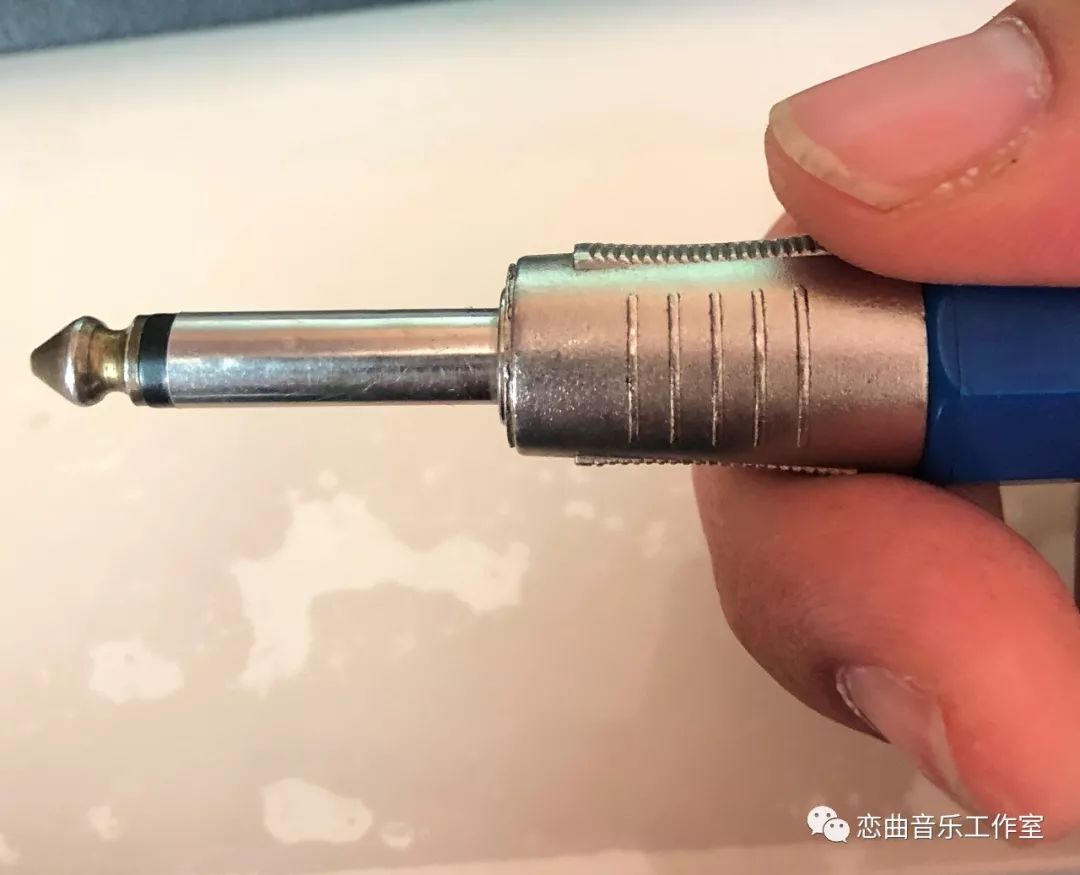

6.5mm(6.35mm)单声道(大二芯)插头

前文转接头部分讲到的单声道转接头，外观与此接头一样，只不过是个转接头，后尾部有3.5mm插孔。

8、

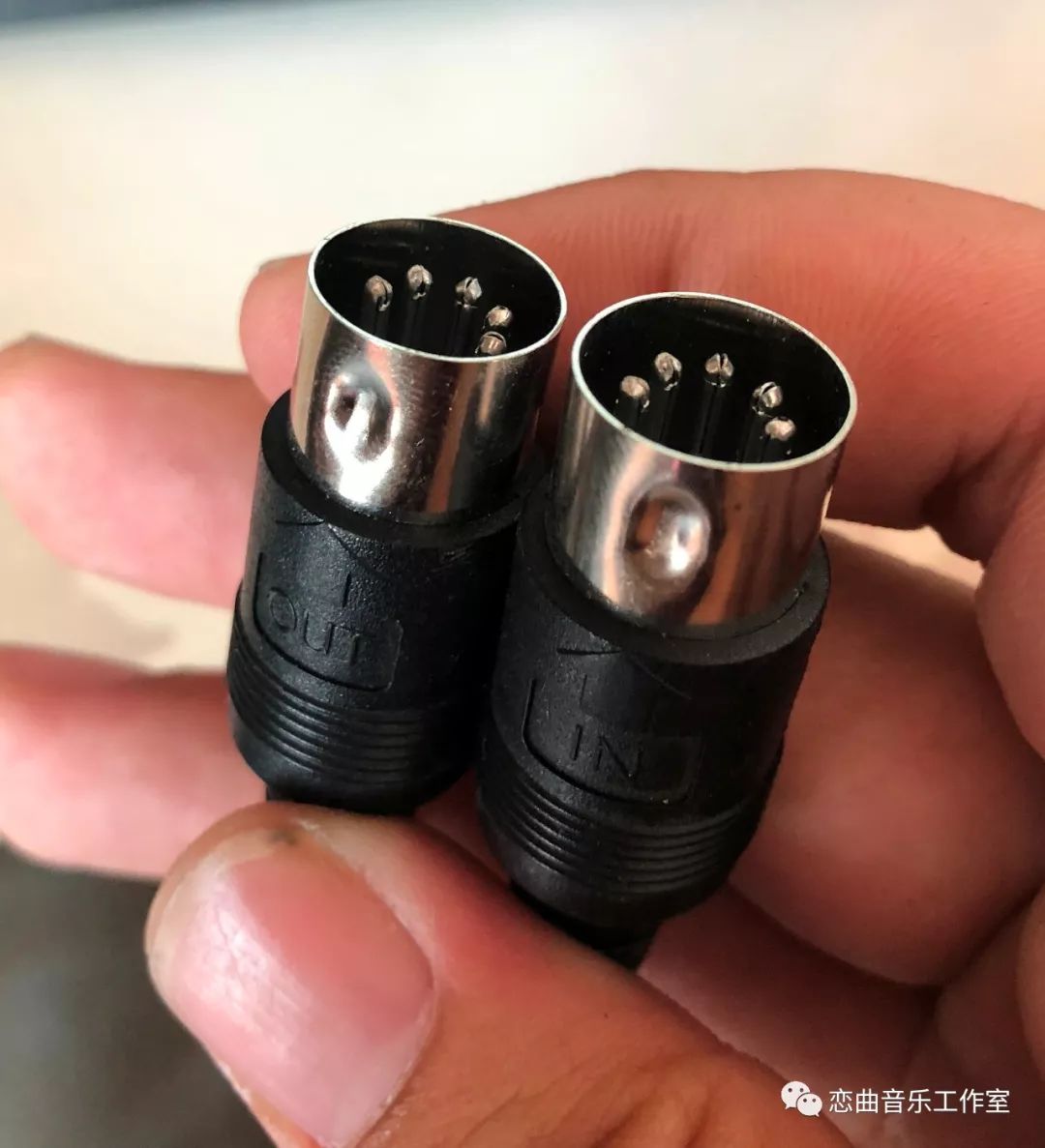

MIDI插头，我们可以将我们的支持MIDI通讯的电子乐器(正规电子琴，电钢琴、双排键、合成器、编曲键盘、MIDI键盘等)通过MIDI连接线连接电脑，可以在打谱时作为音符输入的设备来使用，或者是可以在电脑上面制作好MIDI，通过MIDI信号来控制乐器发声等，近些年的新款琴都新加入了一个跟打印机一样的方形USB TO HOST接口，用于传输MIDI信号，但是老旧琴型不带这个方形USB接口，只有MIDI IN/MIDI OUT的接口，这时候，就需要如下图所示的MIDI TO USB的一种转接线，这种线一头是USB插头，另一头是两个五针MIDI插头

注意：我们常用的MIDI连接线都是同时带两根线的，一个用于MIDI输出，另一个用于MIDI输入，但是在线材使用的时候要注意，如上图所示，插头上面标记IN(输入)的插头，必须要插在琴的MIDI OUT插口，插头上标记OUT(输出)的插头，必须要插在琴的MIDI IN插口，否则相应的MIDI设备就无法正常工作！
