AltiumDesigned 16 设置过滤器

本文介绍了如何在Altium Designer中设置过滤器,以方便查看PCB文件的不同组件和图层。通过选择过滤器并编辑参数,可以分别显示顶层器件、底层器件、顶层和底层走线、电气走线、过孔以及字符。设置完成后,用户可以通过右键菜单快速切换过滤器,提高设计和检查效率。同时,提供了取消过滤器的快捷键。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

AD设置过滤器便于查看

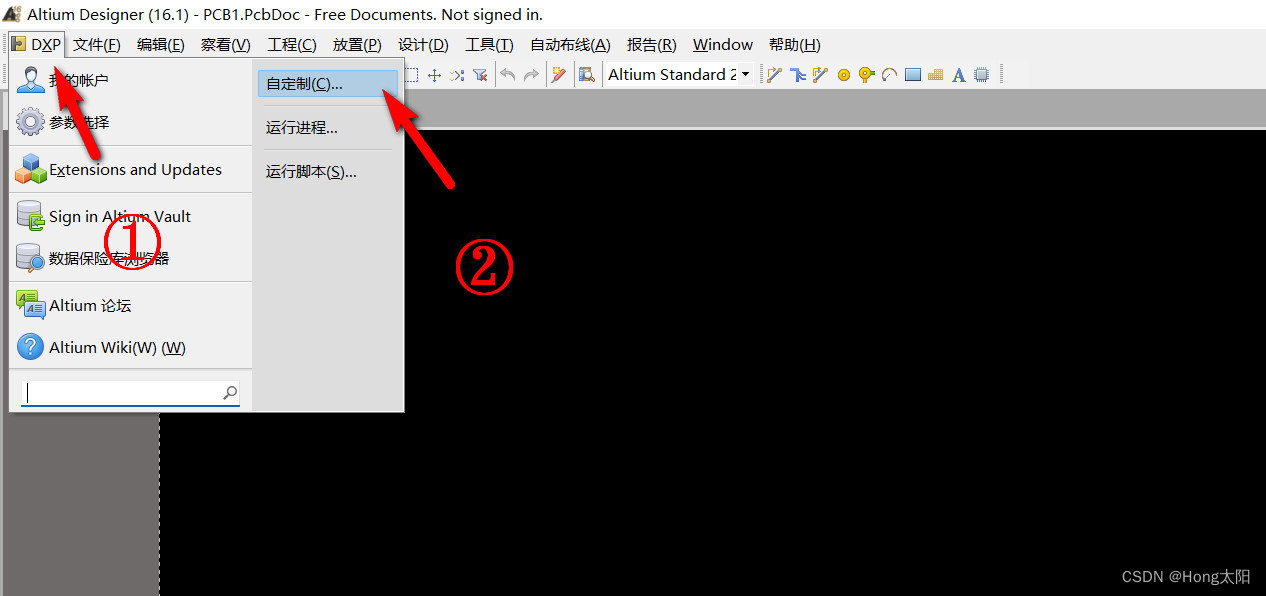

1 .  先打开一个PCB文件,之后按图中顺序操作

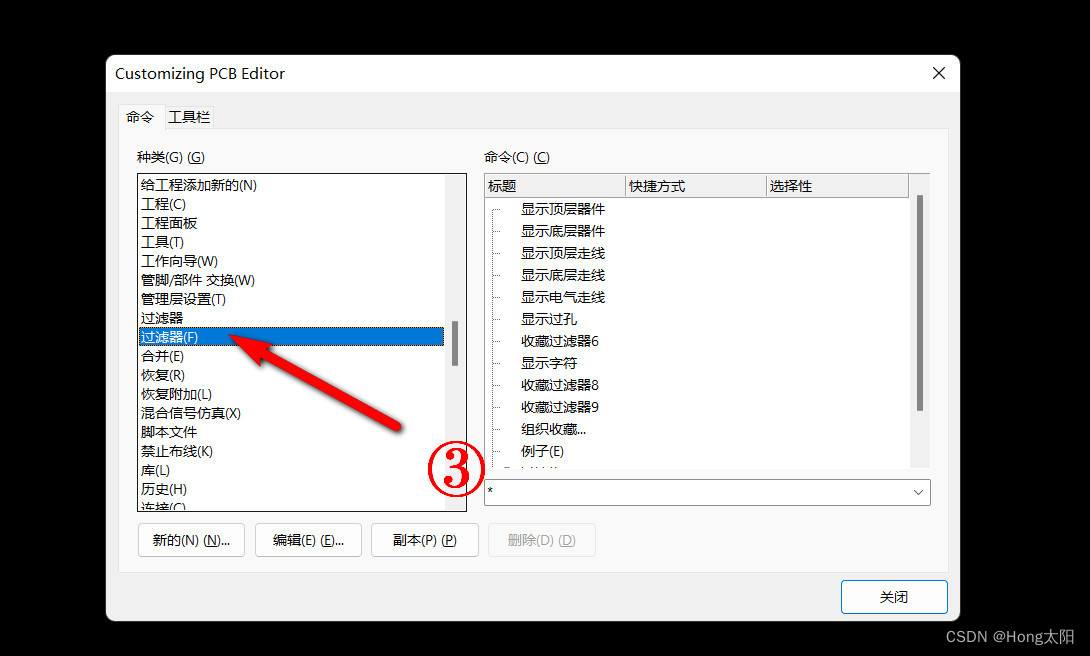

 2.选择   过滤器(F)

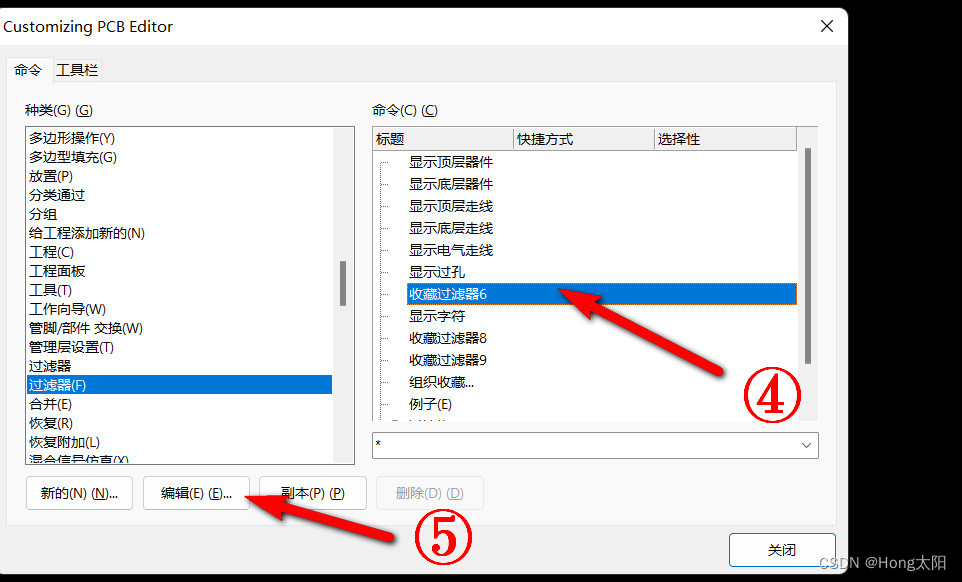

 3.右侧命令可能有多个收藏过滤器,选择其中一个,再点编辑

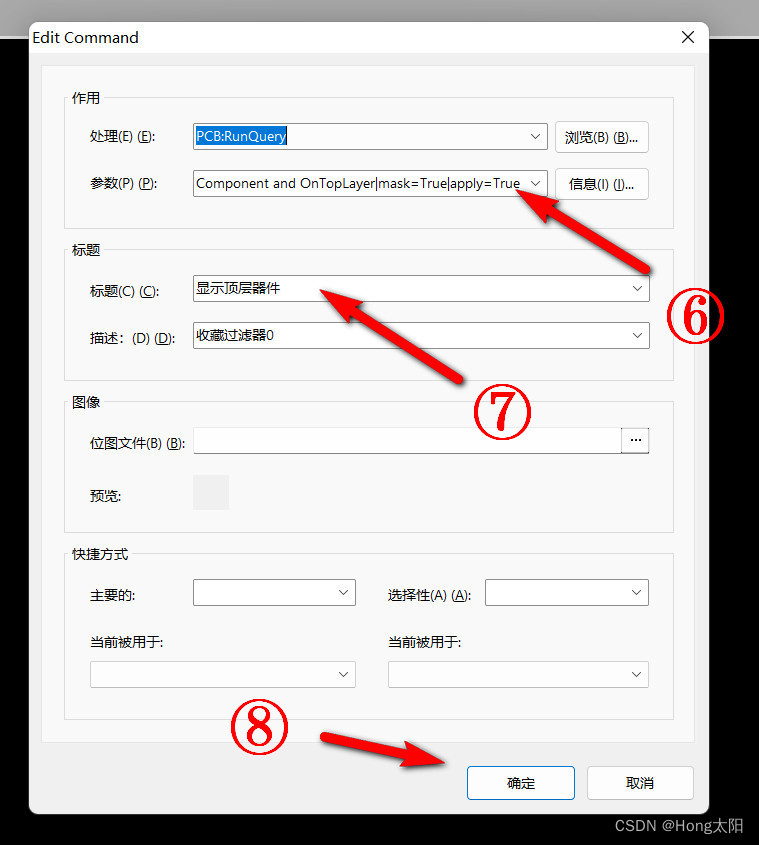

 4.在参数中填入下面提供的代码,修改标题,再点确定,过滤器就设置好了

 把名称和代码复制到相应的输入框中,点确定:

显示顶层器件   expr=IsComponent and OnTopLayer|mask=True|apply=True

显示底层器件  expr=IsComponent and OnBottomLayer|mask=True|apply=True

显示顶层走线  expr=IsTrack and OnTopLayer|mask=Tru
