‍脸盆是一种用水洗手洗脸的盆子，也是人们日常生活中不可缺少的卫生洁具。

做室内设计时，往往需要安排具体的设备和家具。本文介绍了CAD洗脸池的绘制方法:

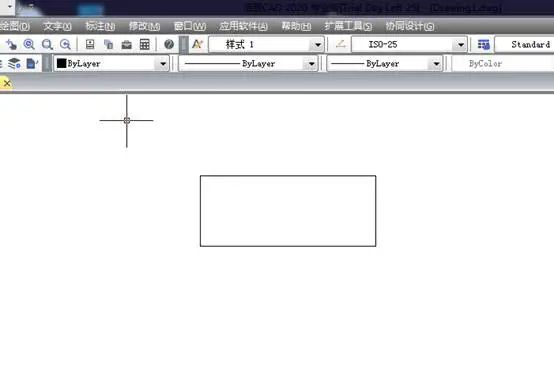

1 .首先输入REC画一个1000*400的直角矩形，然后选择这个矩形，输入X分解命令将整个矩形分解成小对象，如图。

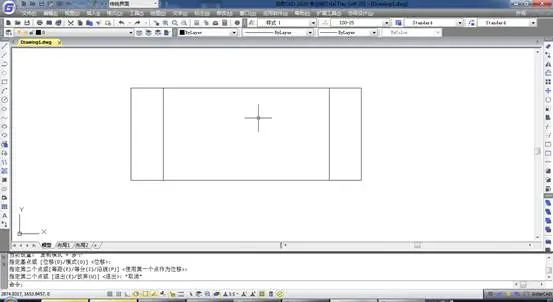

2.然后选择矩形的两条垂直边，输入O偏移命令，向内偏移140个单位，如图。

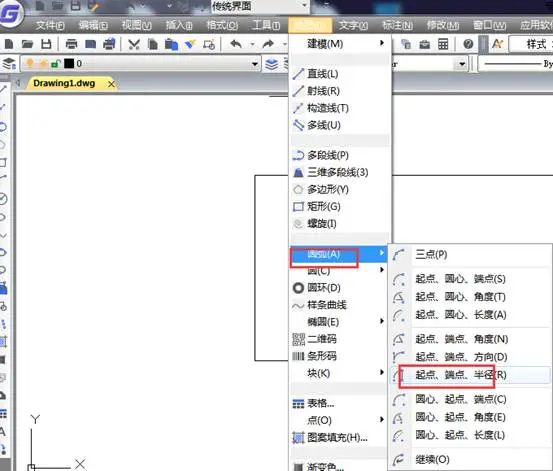

3.选择菜单栏中的“绘制”→“圆弧”→“起点、终点、半径”，以两条偏移线的端点为起点和终点，绘制一条半径为500的圆弧，如图所示。

4.输入TR trim命令，逐个修剪多余的线，然后合并输入折线PE中的所有线(除顶线外)，最终结果如图。

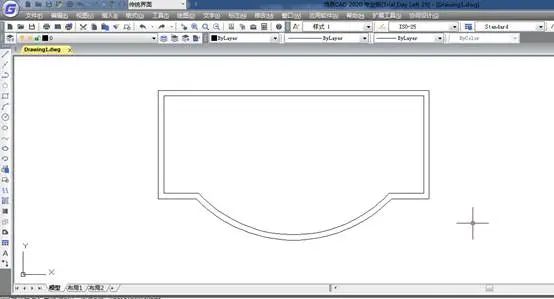

5.输入o offset命令，然后将合并后的折线向内偏移20个单位，如图。

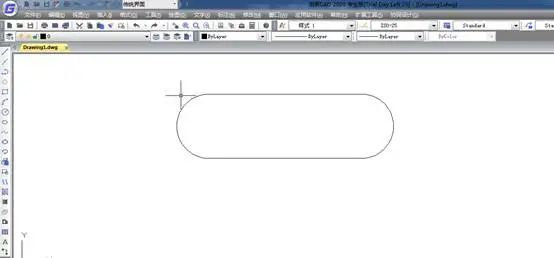

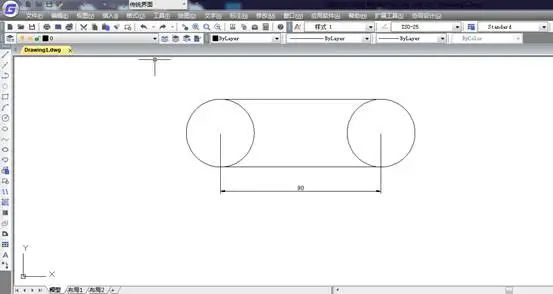

6.输入C画两个半径为19的圆，圆心在同一条直线上，圆心之间的距离为90个单位，然后连接两个圆。最终效果如图。

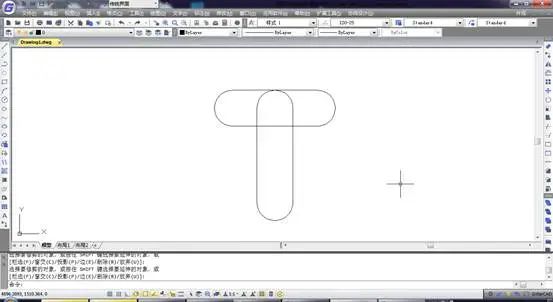

7.输入TR快捷键修剪，修剪掉多余的线条，如图。

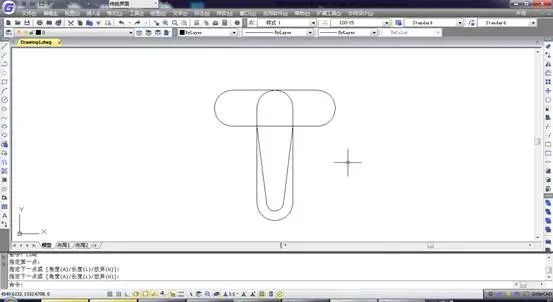

8.输入C画两个半径为19的圆，圆心在同一条直线上，圆心之间的距离为100个单位。然后，连接两个圆，拟合两个图形，如图。

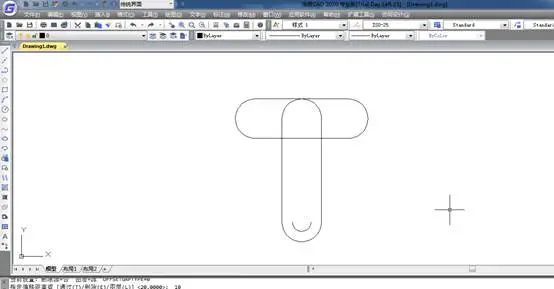

9.输入X分解竖图，然后输入O将下方小圆弧向内偏移10个单位，如图。

10.输入TR快捷键修剪，然后用修剪后的两个端点连接小圆弧，最终结果如图所示。

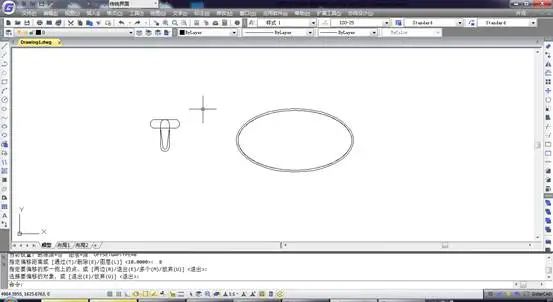

11.输入EL命令画一个长半径275，短半径255的椭圆，然后输入o命令向内偏移8个单位，如图。

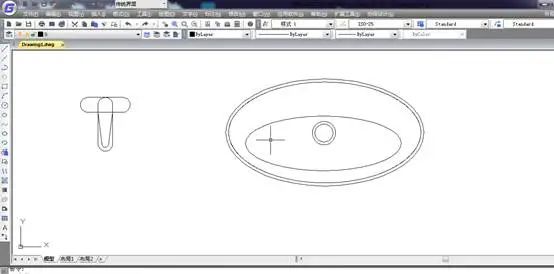

12.在输入c处画两个同心圆23和30，然后在输入EL处画一个长半径为200，短半径为140的椭圆，然后组合，如图。

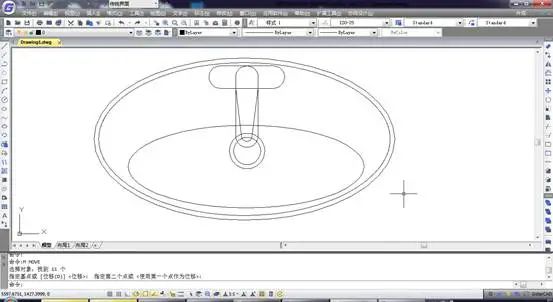

13.最后，将刚刚画出的所有组件组合在一起，如图，这样就完成了这个洗脸池的绘制。
