5月31日，荣耀在上海举行新品发布会，潮配家族也迎来“大音量重低音、单手可握、双组合立体声”的荣耀魔方蓝牙音箱。价格方面，荣耀魔方蓝牙音箱售价99元。

值得一提的是，魔方蓝牙音箱是荣耀家族首款TWS真无线蓝牙音箱，TWS真无线技术在蓝牙音箱上的使用，让用户彻底摆脱线缆，不论是在家里还是室外的任何角落，自由地组成立体声扬声器系统。

荣耀魔方蓝牙音箱是如何实现TWS技术，内部采用哪家方案？我爱音频网带着这些疑问开始了这期拆解报告。

一、荣耀魔方蓝牙音箱开箱

荣耀魔方蓝牙音箱跟我爱音频网名片对比，可见整个包装相当小巧。正面是产品效果图，我们买到的是树莓红版本。上方有HONOR品牌标志和产品名称，下方有三个产品卖点，分别是方寸间显音量、高品质重低音、双组合立体声。

包装盒的顶部有设计了白色透明挂钩，方便卖场货架陈列。背面从上到下分别是产品特点、产品规格、企业信息。

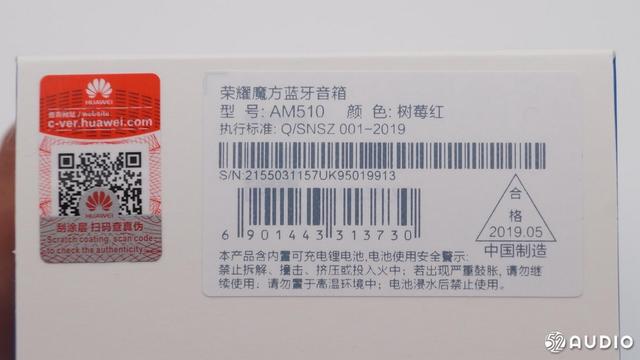

荣耀魔方蓝牙音箱包装盒底部有防伪标签和条形码贴纸。每个产品都有独立唯一的SN编号，方便查询产品批次。音箱型号为AM510，颜色树莓红，2019年5月生产，新鲜出炉。

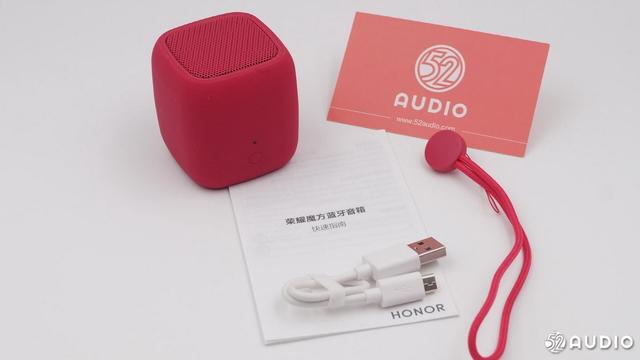

拆开包装盒，取出荣耀魔方蓝牙音箱，此外还有一条挂绳、一根USB充电线，以及一本快速指南使用说明。

USB充电线，白色短线，采用MicroUSB标准接口，可以搭配手机充电器、移动电源给荣耀魔方蓝牙音箱补给电量。

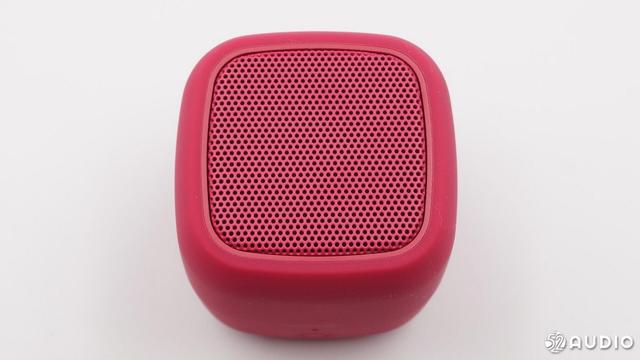

位于顶部的喇叭金属网孔。

底部低频辐射器特写。

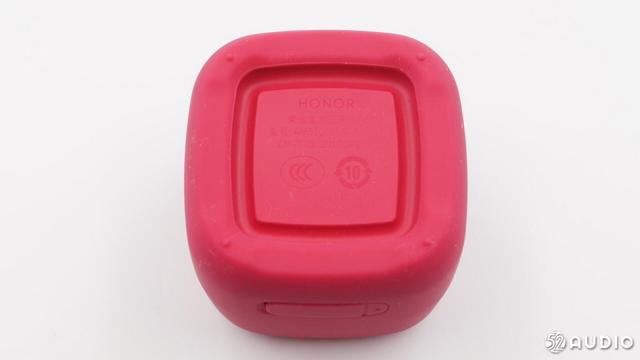

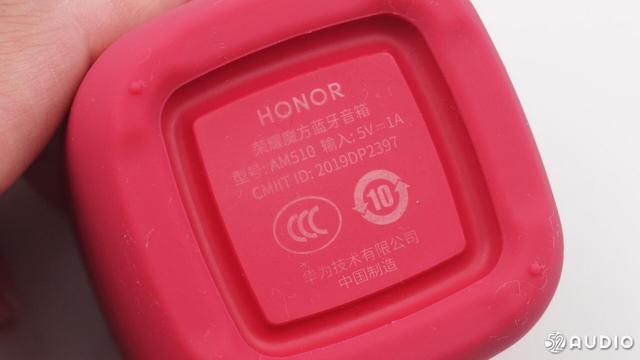

荣耀魔方蓝牙音箱底部的铭牌印刷了产品品名、型号、输入功率、CMIIT ID，CCC认证和产地。

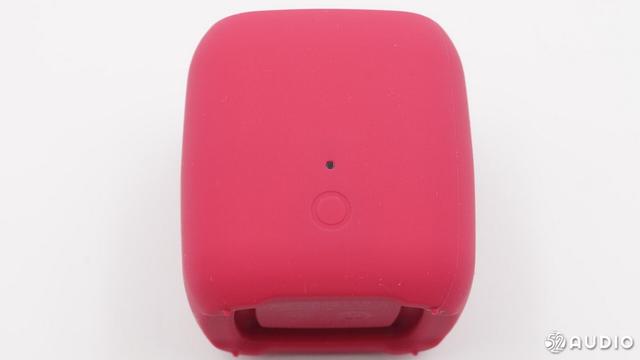

音箱侧面的电源按键和指示灯。

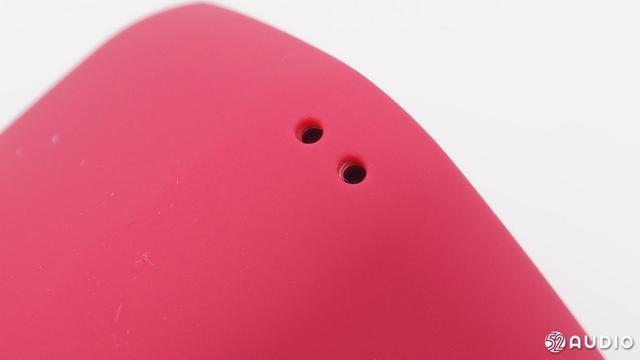

挂绳孔位。

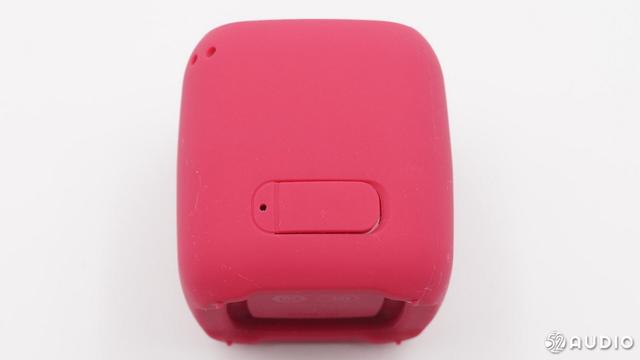

充电接口有一个硅胶垫，起到防水、防尘作用。

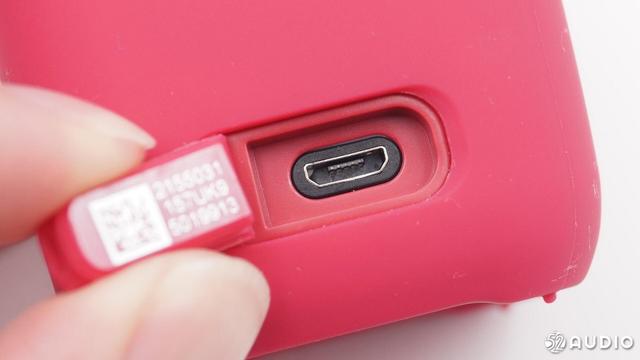

荣耀魔方蓝牙音箱的充电接口特写，盖子内部有一个标签，MicroUSB母座有防水圈。

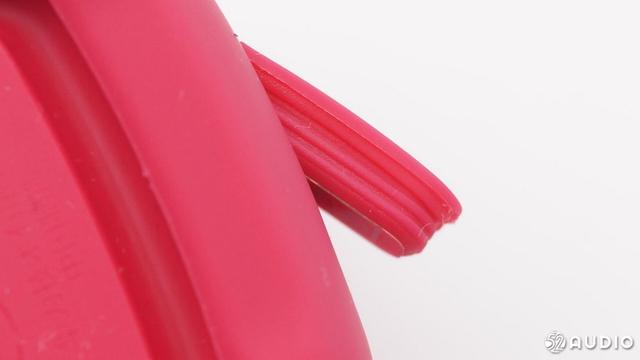

充电接口硅胶垫特写，防水圈结构，可以起到简单防水。

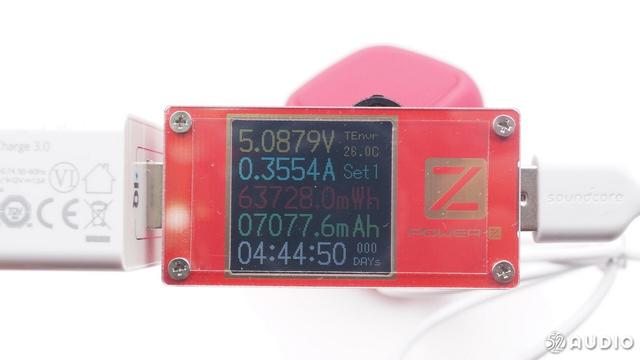

采用手机充电器给荣耀魔方蓝牙音箱充电，通过Chargerlab POWER-Z便携式电流电压表测试，得出充电电压、电流分别为5.08V、0.35A，功率1.778W。

二、荣耀魔方蓝牙音箱拆解

拆解前我们先研究了这款音箱的突破口，拿在手上硅胶外壳手感柔软，刚开始找不着缝隙。仔细琢磨，顶部的金属网原来是可以拆卸的。顺着这个线索，继续无损拆解。

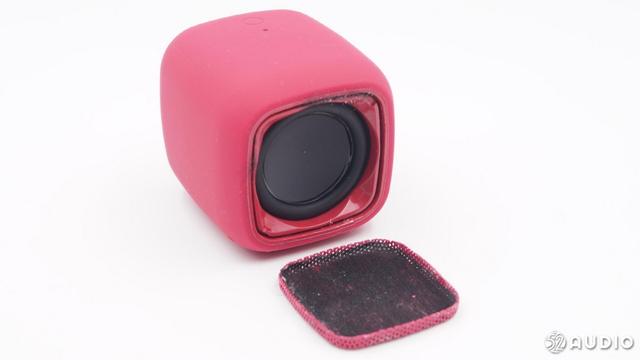

取下金属网后，依旧没有看到螺丝，四周的缝隙均匀，不像是超声波组装。

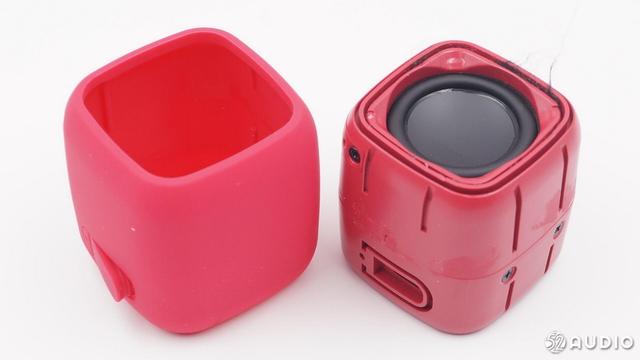

尝试各种位置，找到了拆解方式。首先将外面的硅胶套脱掉，露出了整个音箱的机身。

四周布满了螺丝，准备螺丝刀。

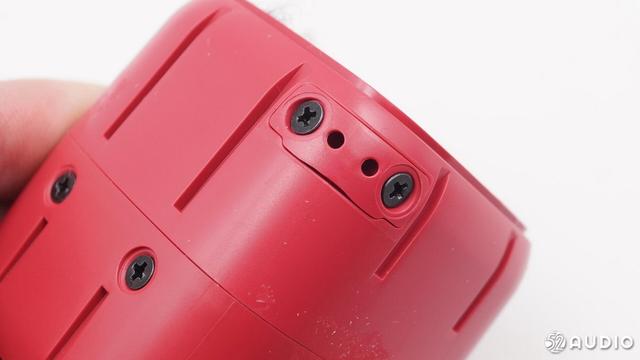

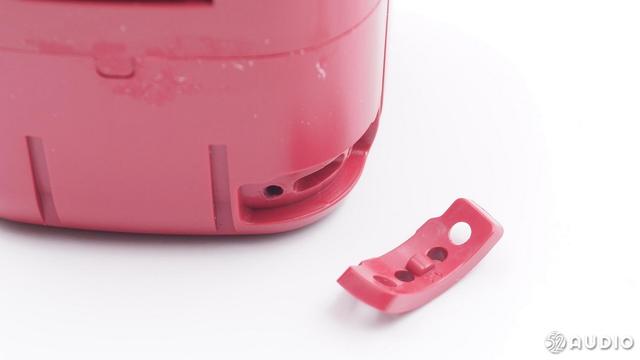

先拧掉挂绳孔位的两颗螺丝，图片上右下角是取下来的装饰件。

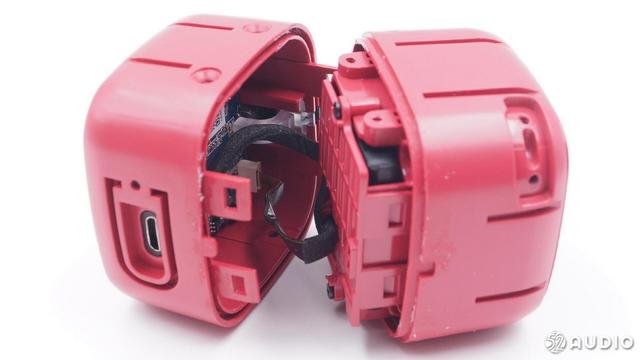

继续拧掉螺丝，从中间分开了音箱外壳。可见上下两件是通过扣位加螺丝的方式固定，加上众多结构上的加强处理，增强了外壳的强度，牢固性有保障。合缝处，结构上设计了防水沟槽。

搬开两块，荣耀魔方蓝牙音箱内部的电路部分露出了全貌。

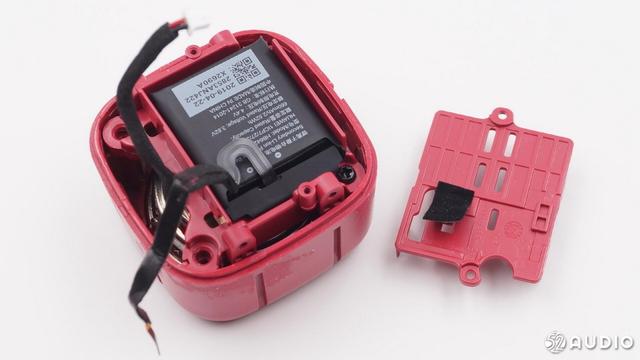

壳体的另一部分则是安放了电芯和喇叭。

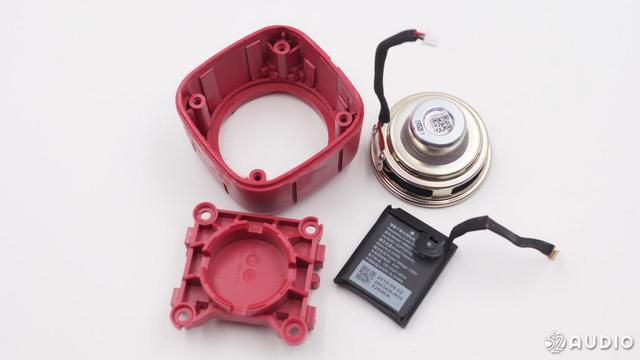

拧掉螺丝，取下固定支架、电芯、喇叭。

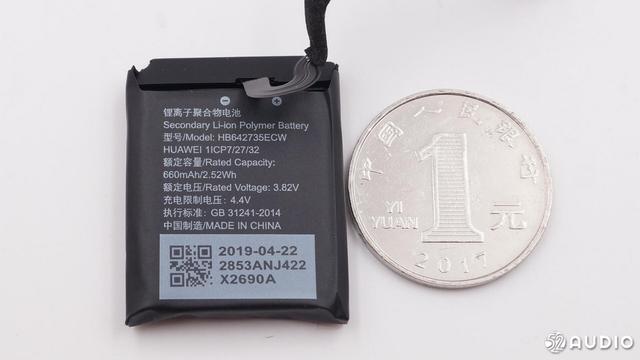

电芯与一元硬币对比，可见电芯的体积很小巧。荣耀魔方蓝牙音箱采用的是锂离子聚合物电池，黑色封套，型号为HB642735ECW，额定容量为660mAh 2.52Wh，额定电压3.82V，充电限制电池4.4V，执行标准GB31241-2014。

电芯的保护板采用了激光点焊方式，将镍带与PCB牢牢固定。其中锂电池保护芯片、MOSFET、阻容都采用了点胶工艺，用来加固芯片焊接。这种工艺在手机上才会采用，可见荣耀对品质的高要求。

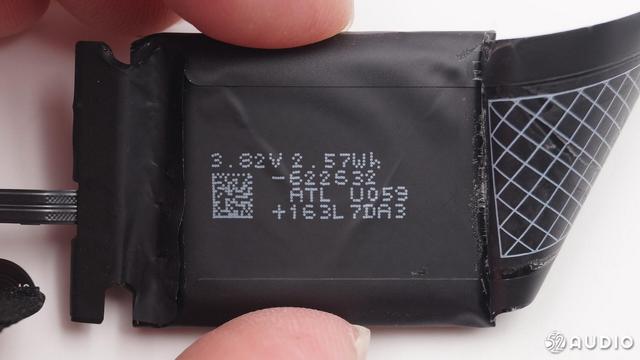

电芯的另一面我们找到了品牌ATL，这也是苹果iPhone手机的电芯供应商。

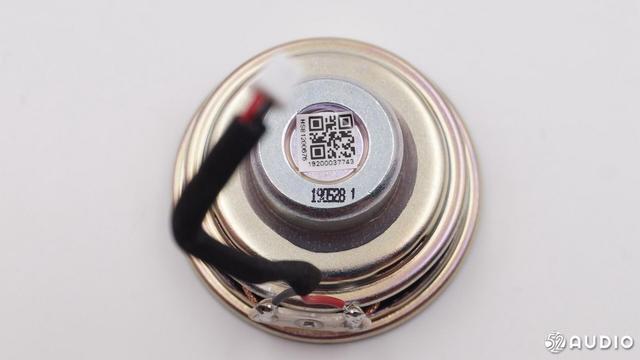

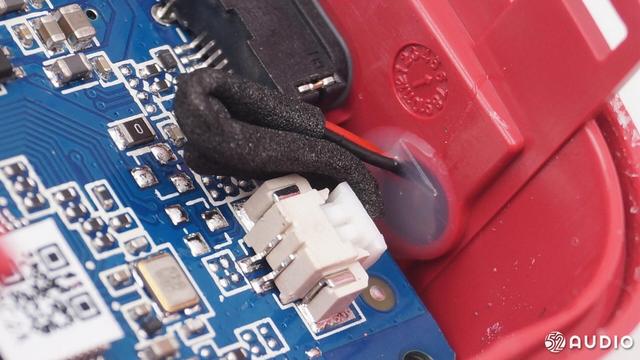

喇叭特写。与PCB相连的地方采用红、黑导线，加入了插件座子，方便组装、固定。

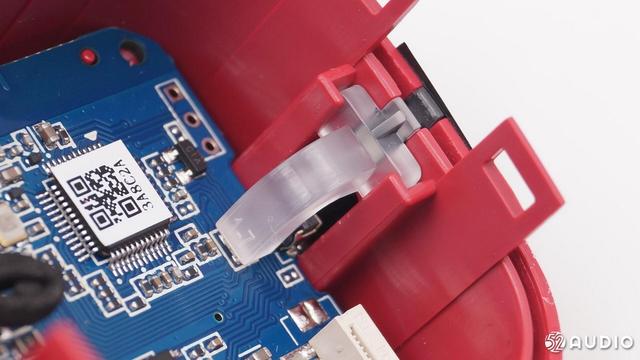

这里是荣耀魔方蓝牙音箱的指示灯导光柱，材质类似透明亚克力，可以起到柔光的效果。小小一颗定位柱，模具上设计了扣位，方便固定，体现了细节用心。

从这里看去MicroUSB充电孔，采用了防水结构件，这个比普通的连接器要贵上不少。旁边乳白胶固定着通话麦克风。

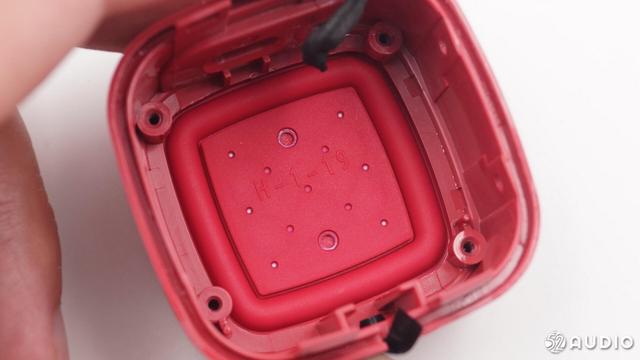

音腔底部低频辐射器特写，低频辐射器面积很大，几乎和底面面积一样，可提供震撼的低音效果。底部的一圈是软胶材质，外壁为硬质壳体，软硬结合，加上底部的孔位结构痕迹，可见采用了双色注塑工艺。

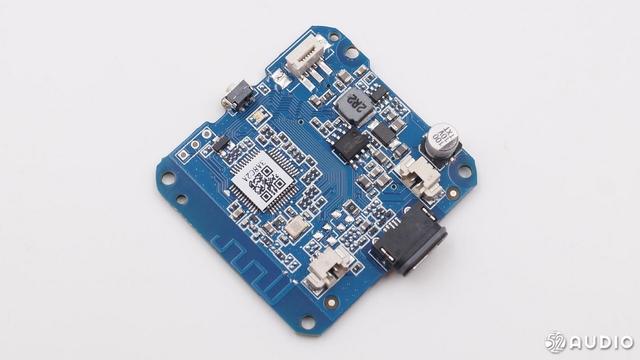

荣耀魔方蓝牙音箱的电路板正面布局。中间是主控芯片，四周有微动开关、充电接口、麦克风接口，以及蓝牙天线。

电路板背面布局，这面芯片和元器件略少。

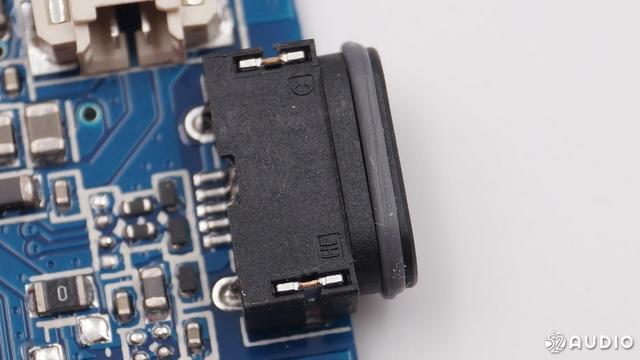

MicroUSB充电接口特写，可见接口上有防水胶圈。

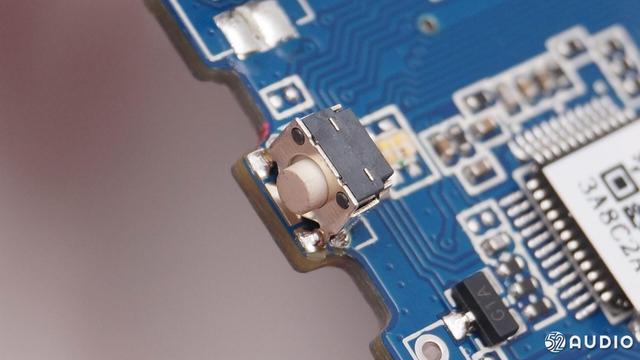

微动开关。

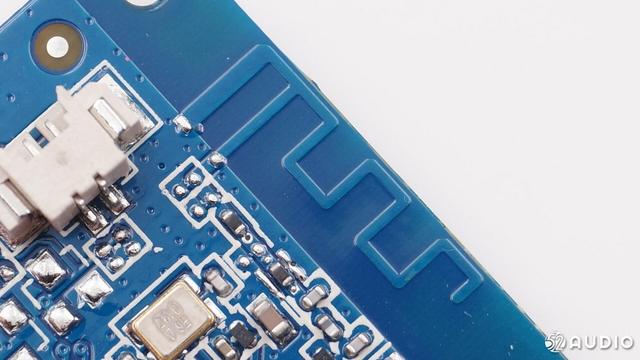

电路板上的蛇形走线，为蓝牙天线；这里借用了PCB铜箔的材质，以及走线的设计，有效合理利用了有限的内部空间。

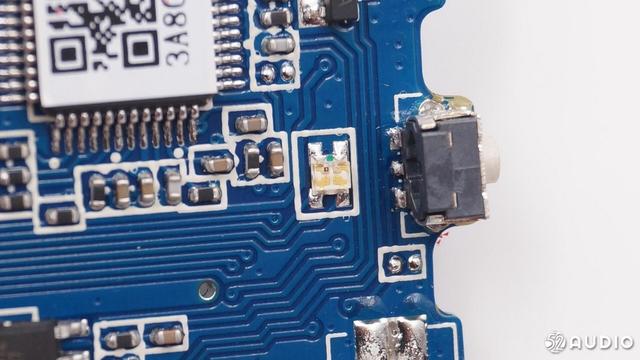

LED指示灯特写，单个封装内集成了两颗LED，可以实现三色显示。

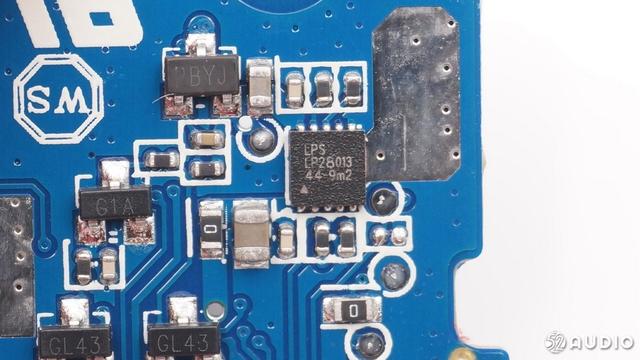

图中丝印编号LP28013的芯片，来自创新微源，这是一颗内置OVP充电管理芯片，最大输出电流1A。

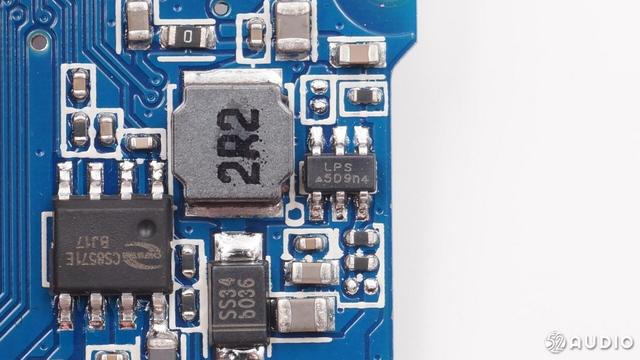

图中LPS5D9n4芯片同样来自创新微源，芯片型号为LP6222B6F，这是一颗电源升压芯片。

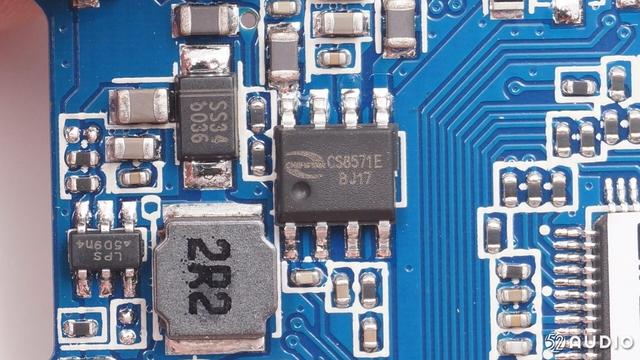

丝印编号CS8571E的芯片来自上海智浦欣微，单声道扬声器功放，最大输出功率5.5W。

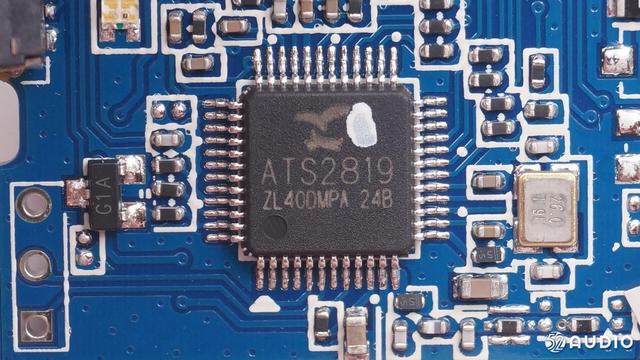

荣耀魔方蓝牙音箱的主控芯片来自炬芯ATS2819，专为便携式和无线蓝牙音频设备应用。单芯片架构，轻巧、省电，可以节省前期开发投入快速上市。内置大容量RAM，支持TWS对箱连接，也能够支持Android和iOS在App端进行OTA固件升级。

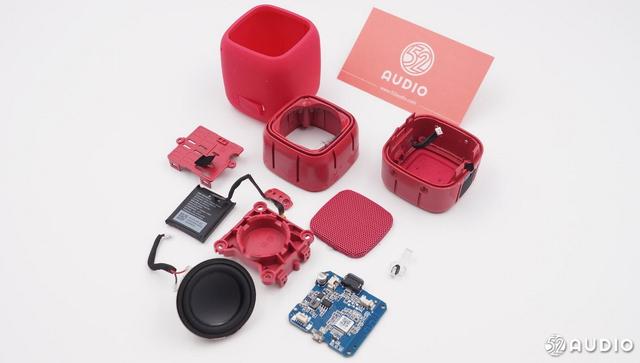

荣耀魔方蓝牙音箱拆解全家福，分解后的音箱有约10个部件，其中核心的是电路板、喇叭、电池。但不得不说的是，外壳的设计与材质搭配，可圈可点。

我爱音频网拆解总结

荣耀家族音频方面的品类越来越齐全，覆盖了有线耳机、蓝牙耳机、TWS真无线耳机等，在音箱上，尤其是TWS音箱上，这次荣耀首次发力，带来了这款小钢炮产品魔方蓝牙音箱。

在这款魔方蓝牙音箱上，荣耀采用了炬芯推出的ATS2819 SOC单芯片解决方案，这是一颗中国芯，集成度非常高，让这款产品的设计可以做到小巧、便携。

此外，其他芯片和元器件，也大量采用了自主品牌的用料，荣耀魔方蓝牙音箱堪称国产自主典范。
