《正在天天向上》

“正在天天向上”课程，顾名思义就是关于天正cad的教程，是联合数十位设计师在使用cad的过程中遇到的问题以及解决的方法。

    某地产公司从业人员，从事景观行业7、8年的设计师，虽然已经过了通宵画图的激情岁月，但是关于cad还是有那么一点心得技巧可以分享。

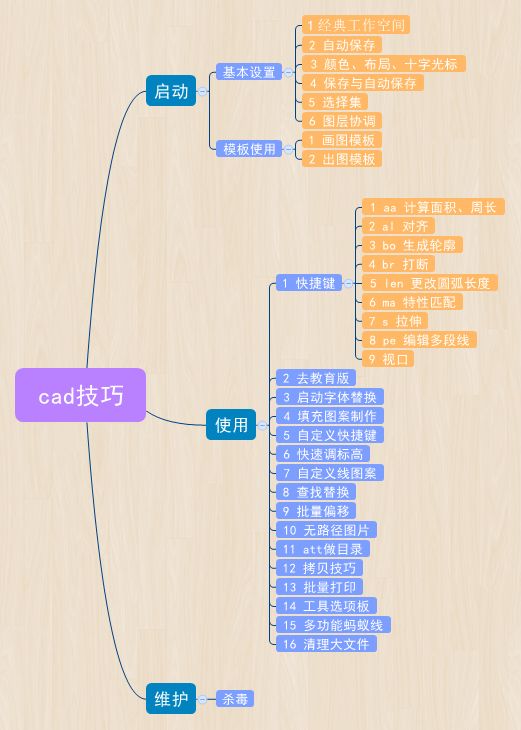

    模拟了从安装软件到关闭软件这一过程，简单的将技巧分类为：启动→使用→维护。

一、启动：基本设置

1.工作空间选择：

AutoCAD经典，这个模式下，工作界面简单易用、功能齐全、操作视口显示多，画图首选。



2.自动保存：

其实最好用的命令就是ctrl+s，有事没事都多按准没错。所以第一时间要设置好自动保存的目录，万一遇到突发状况，可以第一时间找到软件自动保存的文件，以免造成不必要的损失。

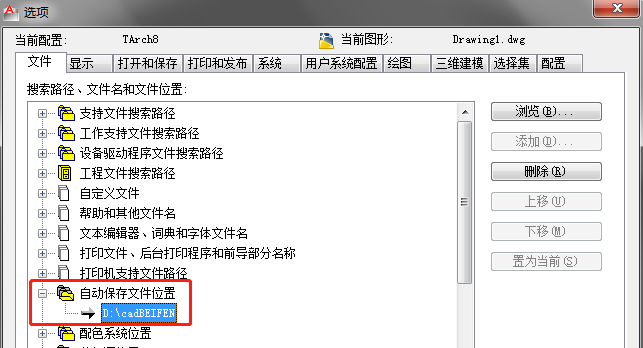

op-文件-自动保存位置，自行设置一个常用文件夹，方便查找。

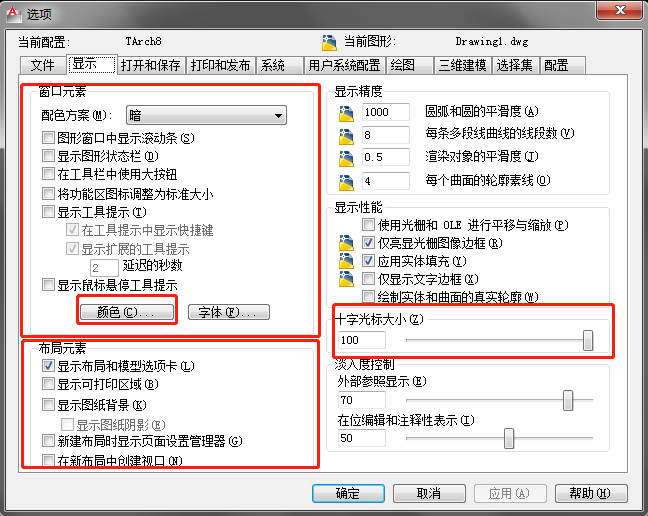

3.颜色、布局、十字光标：

关闭不必要的选项，最大化操作窗口。

其中颜色最要修改图纸布局、块编辑器的背景颜色，一般个人习惯统一为黑底；

布局则是避免首次进入布局空间自动创建视口，造成不必要的卡顿；

十字光标最大化，可以在画图的时候起辅助对齐作用。

4.保存与自动保存：

cad已经发展到2019版了，但是依然有许多设计师还在用着2004、07等版本，而且经过测试，2004版本的cad文件是最小的，默认保存低版本，不仅保证了图纸小便于传输，也确保接收方能打开图纸。

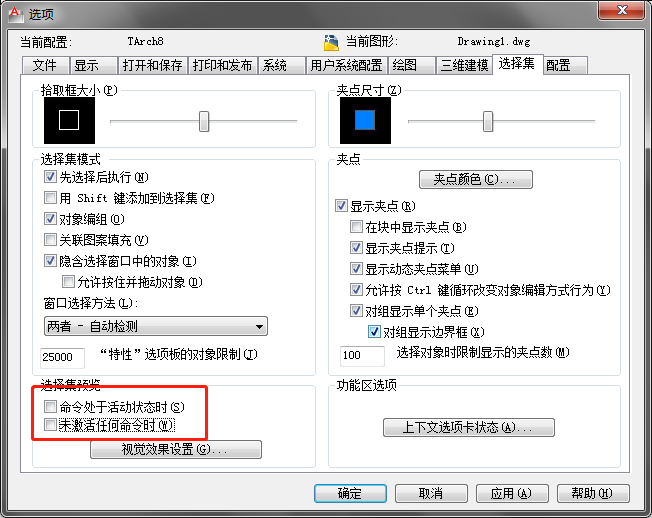

5.选择集：

选择集预览，一个可以闪瞎眼的体验。



只要鼠标移到图形处，就会高亮显示，遇到总图的时候，经常就会情不自禁哼出：一闪一闪亮晶晶。

关闭方式：

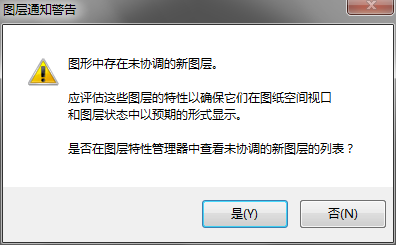

6.图层协调：

每当图纸出现未协调图层，打印的时候就会频繁弹窗提示如何处理，严重影响打图效率。



关闭方法：la-设置-关闭新图层通知



一、启动：模板使用

1.画图模板：

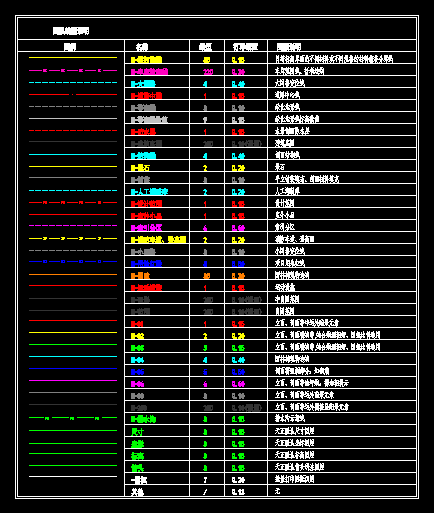

通过提前设置线型、线宽等图层信息，另存为.dwt格式的文件后，下次打开模板文件，马上可以进入画图状态，这样就不用每个项目都单独设置线型线宽，做到省时省力。

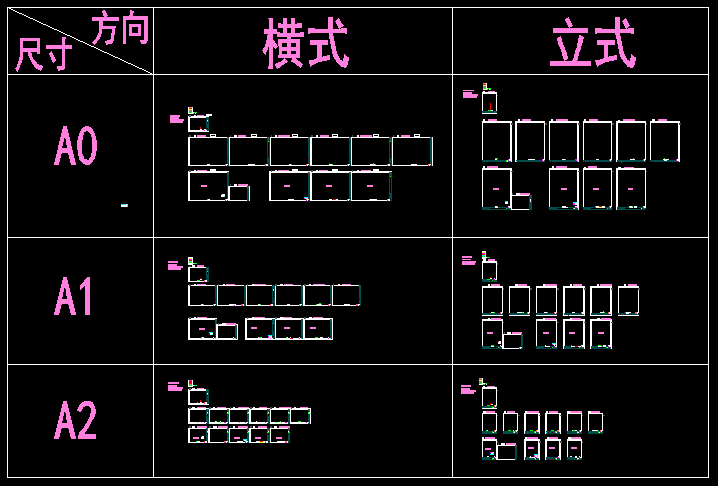

2.出图模板：

画图模板的升级版。一般每个项目都有封面、目录、设计说明、总图、详图、通用等。每出一套图，其实很多步骤都是重复的，所以我们可以制作出图模板，比如总图包含索引、标高、铺装、尺寸、坐标、网格等。那么提前设置好不同尺寸的空白图纸。遇到新项目，直接更新参照总图，减少布图、图层关闭等重复的工作，可以节省很多时间。

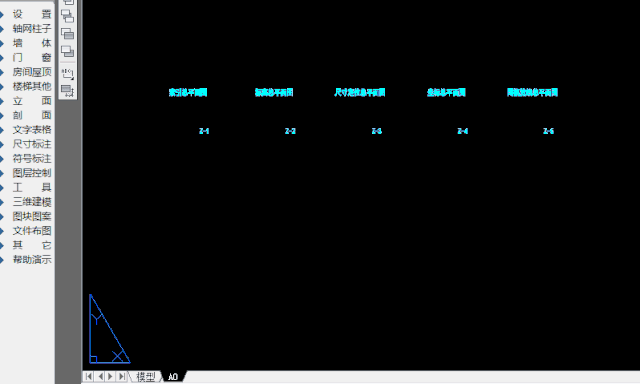

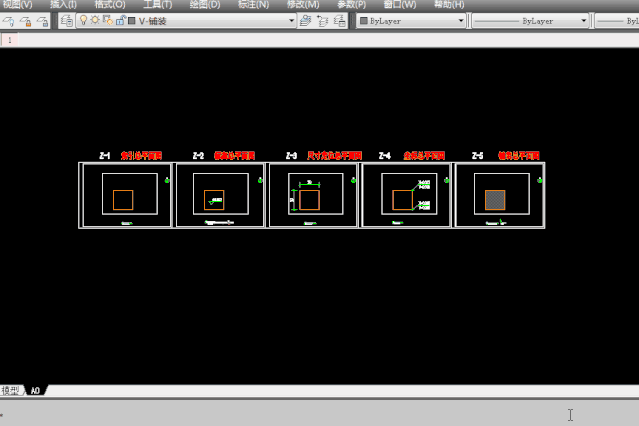

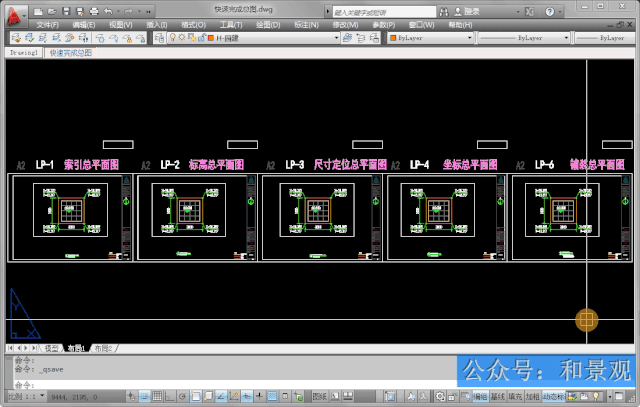

举个栗子：如何快速完成总图。

扩展延伸，其实这种方法，除了园林专业，建筑、室内都可以根据公司出图习惯，制作出图模板，一劳永逸。

二、使用过程

1.快捷键：

【快捷键aa】：用于计算面积，简直是相见恨晚的技巧，以后实习被捉去计算面积再也不怕了。

【快捷键al】：对齐，图形各种旋转，非常规的横平竖直？一招搞定，还可以轻松改大小。

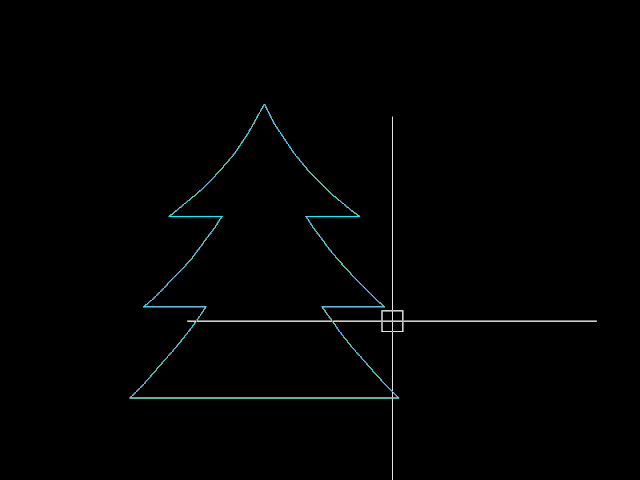

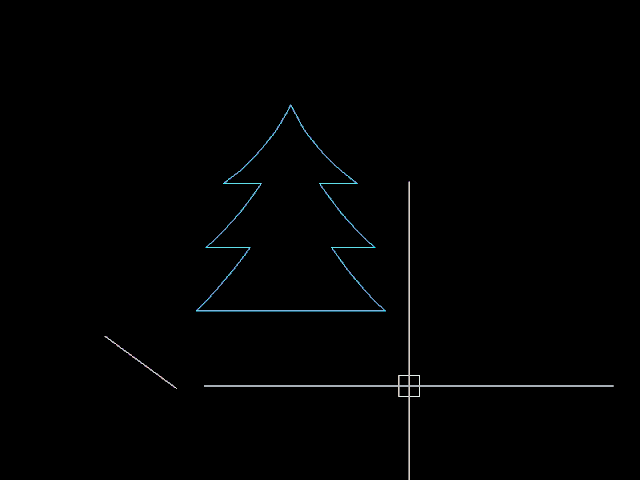

【快捷键bo】：生成轮廓，简直是填充利器。再配合天正的搜索轮廓(sslk)命令，以后还怕实习的时候被叫去填充吗？

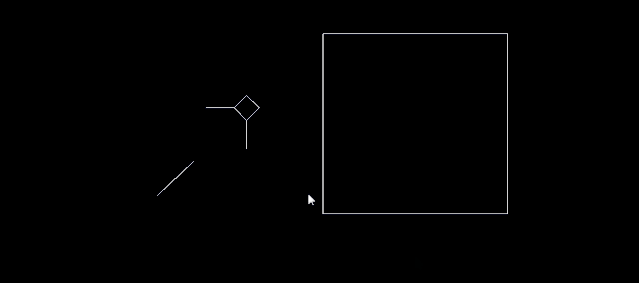

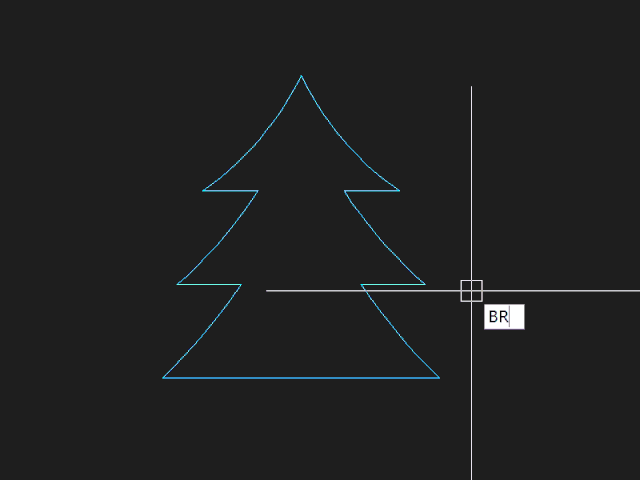

【快捷键br】：打断，可打断于点，打断于线。有些图无法用修剪(tr)命令修剪。自从了解了br打断，从没遇过这样的问题。

【快捷键len】：拉长，不要问我怎样画确定半径的同时还能确定弧长的弧线，我才不会告诉你用len。

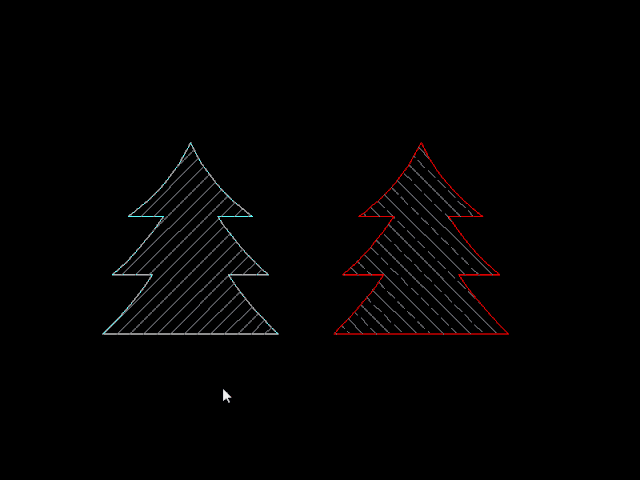

【快捷键ma】：特性匹配，线形、颜色错了怎么改？铺装样式不对怎么改？不要再问了，ma去吧。

【快捷键s】：拉伸，把柱子改矮？用s吧；把门改矮？用s吧；把墙改高？用s吧。

【快捷键pe】：编辑多段线，su、ai导的dwg文件都是碎碎的？没关系。pe帮你一键搞定，从此闭合不再是难事。

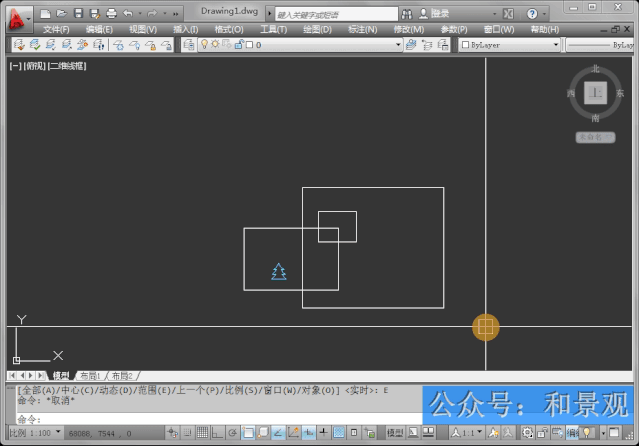

【快捷键Z】：双击中键范围显示、长按中键移动视口、Z-E范围显示、Z-W窗口显示、Z-O对象显示，好用程度真是谁用谁知道。

2.去教育版：

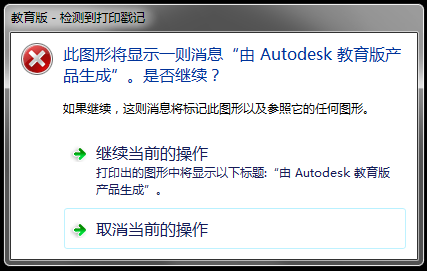

开图最怕教育版，因为每次要重复点击很多次确认才行。遇到打开大型文件，想着利用软件开图的时间，玩一会手机偷懒。但是五分钟过去了，原来发现还卡在教育版提示页面，这样的页面一点都不友好。

所以需要用到这个小插件，放到cad安装目录，ap-启动组 内容-添加插件，设置cad启动后自动加载，后面只要保存一次就可以自动去除教育版，用过的人都说好。

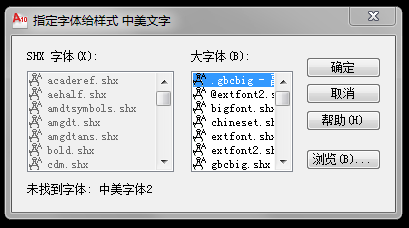

3.启动字体替换：

打开文件经常会遇到字体需要替换，常用的替换字体是gbcbig，但是会遇到一些图纸需要替换几十次的情况，所以顶置gbcbig字体就可以一路空格确认按到底。



找到cad安装目录下的Fonts文件夹，复制gbcbig文件，修改成 .gbcbig ，其实就是在前面增加小数点，起到顶置的作用。

4.填充图案制作：

随着审美的提升，越来越多的特色铺地出现，设计师也设计了五花八门的图案，所以掌握制作填充图案的技能是非常重要的。简单总结就是，只要能找到规律的图案，都能使用这个插件制作填充图案。

5.自定义快捷键：

a(圆弧)、al(对齐)、rec(矩形)、zbbz(坐标标注)、-scalelistedit(重置比例)，各种快捷键让你眼花缭乱。熟悉cad快捷键，可以解脱右手，减少使用鼠标的次数，而且常用的快捷键，每次要按3-4个字母，严重阻碍画图速度。

工具-自定义-编辑程序参数，简化快捷键，根据以下规律，设置cad快捷键。如下图的，把Q设置成pu清理的快捷键，而且重要的一点是，可以两个快捷键使用同一个命令，不冲突、不冲突、不冲突！



设置好之后，可以备份文件，换电脑、换系统后也可以一键恢复。

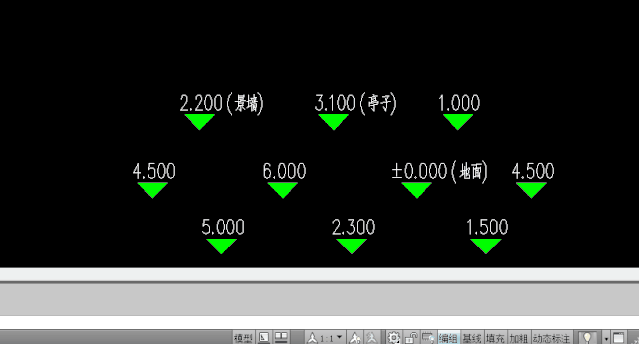

6.快速调标高：

遇到场地整体抬高300mm的情况，总图的标高数值怎么改？手动一个一个来，工作量大，遇到面积大的项目，改几个小时都改不完。而且手动改怕改错、改漏。

打开动态标注-选中所有标高-上移300mm-关闭动态标注-下移300mm，轻松批量修改所有标高，但是要注意，上下移动的时候要确保ucs系统是世界模式。

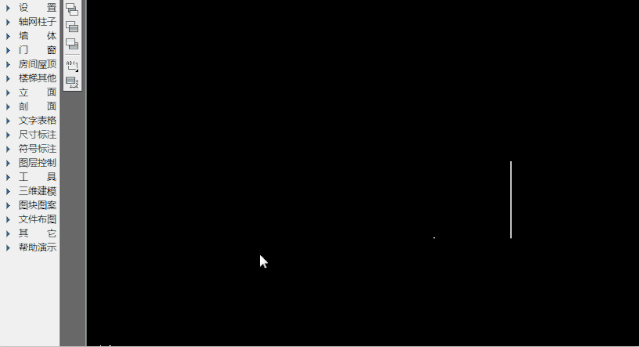

7.自定义线图案：

有些项目会要求铺装图表达清楚拨打线，那么画拨打的工作量就非常大，尤其遇到商业街的时候，你会发现通宵填拨打是多么美妙的一件事。

制作拨打图例-图块图案-通用图库-线图案-右击-新图入库-选择基点-完成。这个方法不仅适用于波打线，只要有重复规律的图案都可以使用，如：排水沟盖板、屋顶线等。

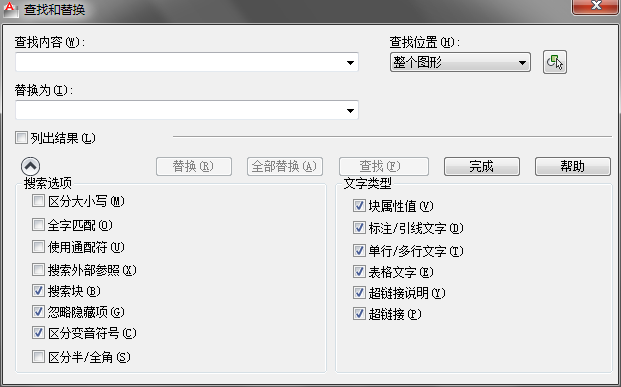

8.查找替换：

图纸少不了文字类的标注，但是cad和天正的字体是不能被互相查找出来的，所以，查找替换cad字体需要用到find快捷键，而天正的字体则使用czth(查找替换)即可。

9.批量偏移：

O是偏移的快捷键，但是很多人偏移的步骤是，选择-偏移-选择-偏移。因为忽略了二级命令。

O-偏移宽度，如300-选中偏移的对象-M(多个)-重复左击需要偏移的方向。

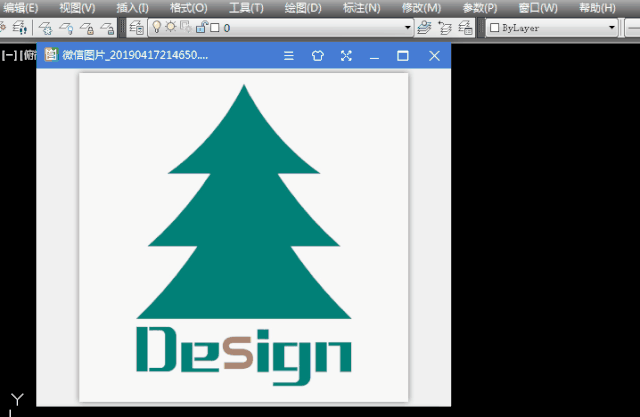

10.无路径图片：用参照的的方式插入图片，一旦图片移动、改名就会导致图片丢失。所以无路径图片，可以摆脱路径的束缚，让图片直接与图纸绑定，达到始终显示的效果。



打开图片-复制-去到cad-插入-OLE对象-画笔图片-黏贴-关闭画笔图片

11.att制作目录：

结合上文说的出图模板，每个图都使用增强属性编辑器制作图名图号，可一键生成目录。

12.拷贝技巧：

遇到图纸内容无法复制，打开一张新图-插入-DWG参照-加载需要复制的文件-er外部参照管理器-右击参照文件-绑定，简单来说就是使用参照绑定的方式复制图纸，绑定成功后，图纸可恢复正常。

13.批量打印：

结合上文说的出图模板，提前编辑好页面设置管理器，使用贱人工具箱，一键识别图框打印。

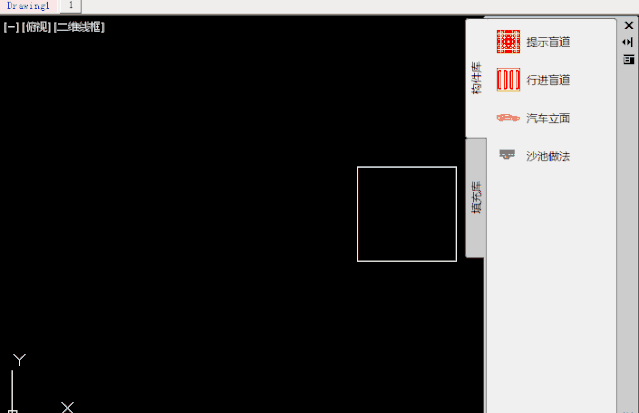

14.工具选项板：

快捷键CTRL+3，常用块、大样图、填充图案等，只要想得到的图形都可以往里面丢，点击即可调用，而且还可以导出备份，墙裂推荐的技巧。

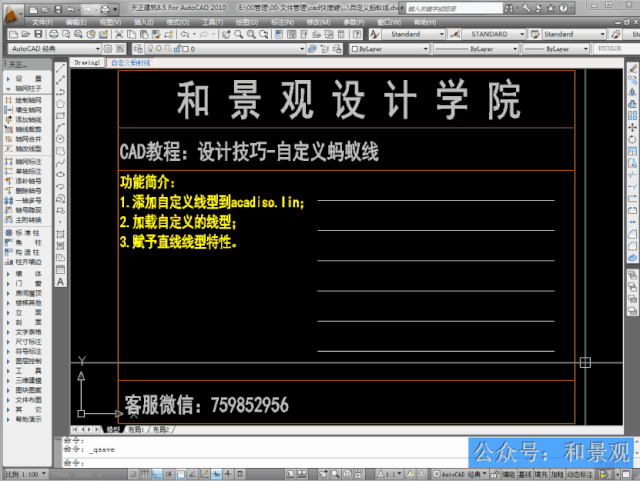

15.多功能蚂蚁线：

消防、用地红线、地库顶板等，自定义不同线型，传达不同的设计语言，让你的图纸更加一目了然。

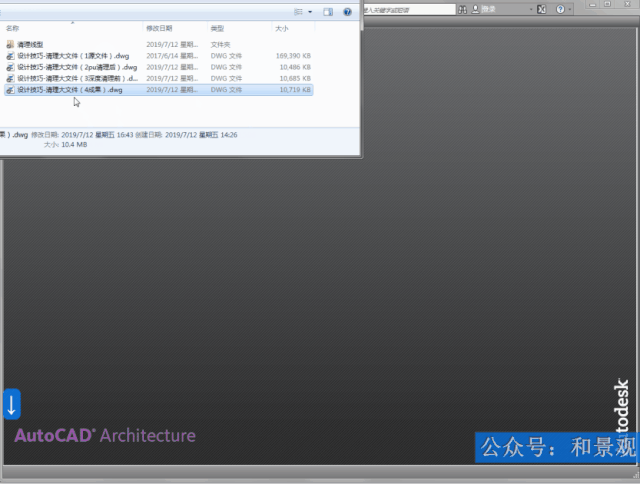

16.清理大文件：

cad文件感染病毒或者存在无法常规清理的线型，会导致文件变得非常臃肿，而且操作和保存过程中有可能会出现卡死的情况。使用插件，可以解决这种情况，轻松给文件瘦身。以下范例成功将一个169M的文件瘦身成1.3M。

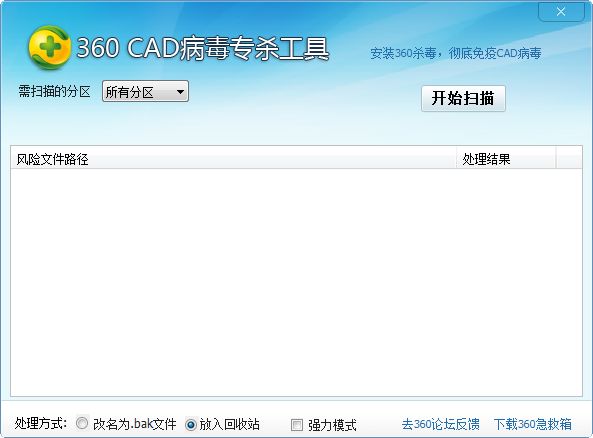

三、维护：杀毒

.LSP后缀的文件是cad的常见病毒，而且极其容易传播。经常会导致启动缓慢、图纸变卡变大、致命错误等现象，所以要养成常杀毒的好习惯，及时清理病毒文件。



欢迎各位设计师踊跃参与，分享您在设计的过程收获的方法或者遇到的难题，我们会一并整理后发布。
