revit附加模块 sat_Revit二次开发环境平台的搭建（第二期）

想要利用Revit API开发环境，首先需要进行平台的搭建，搭建平台环境分为两部分，第一部分为Revit平台，第二部分为VS平台。利用我们上期提到的那些工具既可以完成，主要有以下几步：

一、Revit平台。

Revit平台主要有两个工具需要安装，一个是外部工具一个是Revitlookup。其中外部工具是用来加载调试我们写的程序，而revitlookup是用来查看元素类别及属性的。(这里你可能不太理解，没关系，后面具体应用了具体说。)

1. RevitSDK的安装。

双击SDK安装包安装完成就可以了，但如果你改变了安装位置和条件的话会出现安装失败的情况(它并不会提醒你，而是你打开revit并不会看到外部工具这个插件，说明你安装失败了)

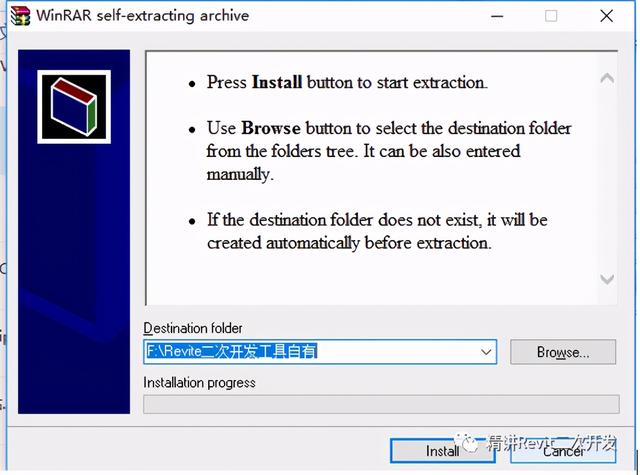

如图所示，小编改变了安装路径，导致无法正确安装外部工具。

解决办法：

打开你安装的SDK路径→将文件全部拷贝到C:ProgramDataAutodeskRevitAddins2016路径下→打开如图的两个addin文件(红框即为addin文件类型)，打开方式为右键记事本打开→[TARGEDIR]处应该填入dll文件的路径，如图所示。

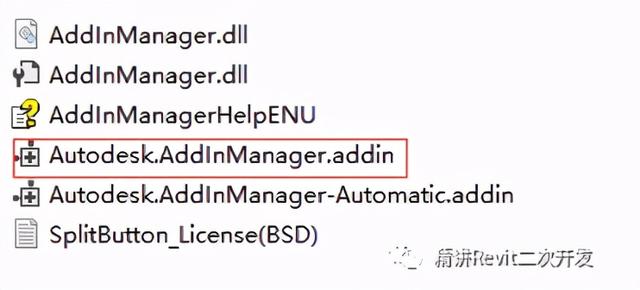

图中红框为addin文件

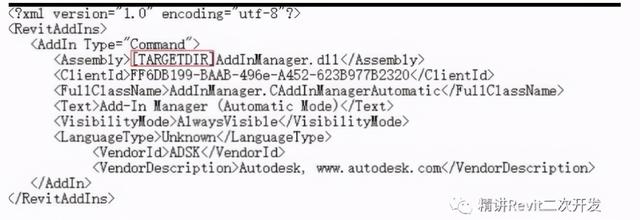

红框[ ]括号处为需要替换的路径内容

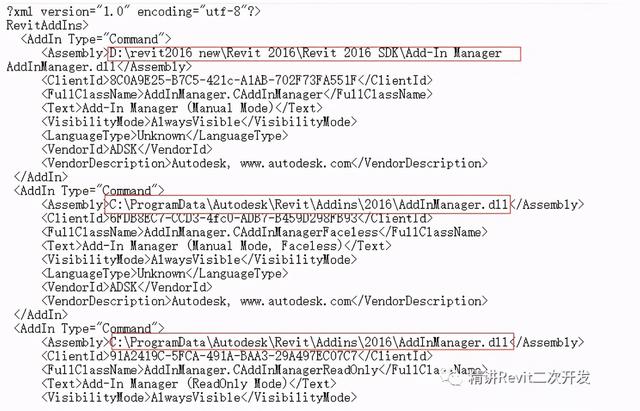

所有的[TARGEDIR]都要替换，替换为dll文件路径即可，如上图所示(小编这里有两个路径是由于这两个路径都有这个文件，并不影响使用)。

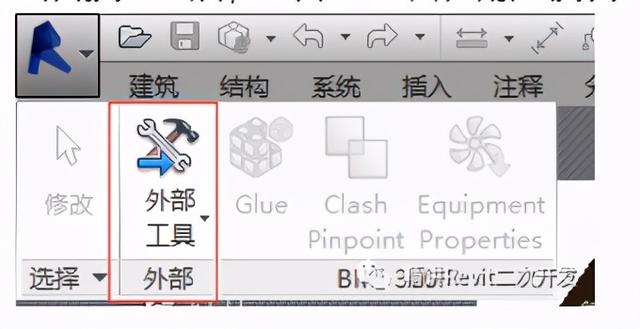

当替换完成后，打开revit会在附加模块里出现外部工具，如图所示。

2.LookUP的安装

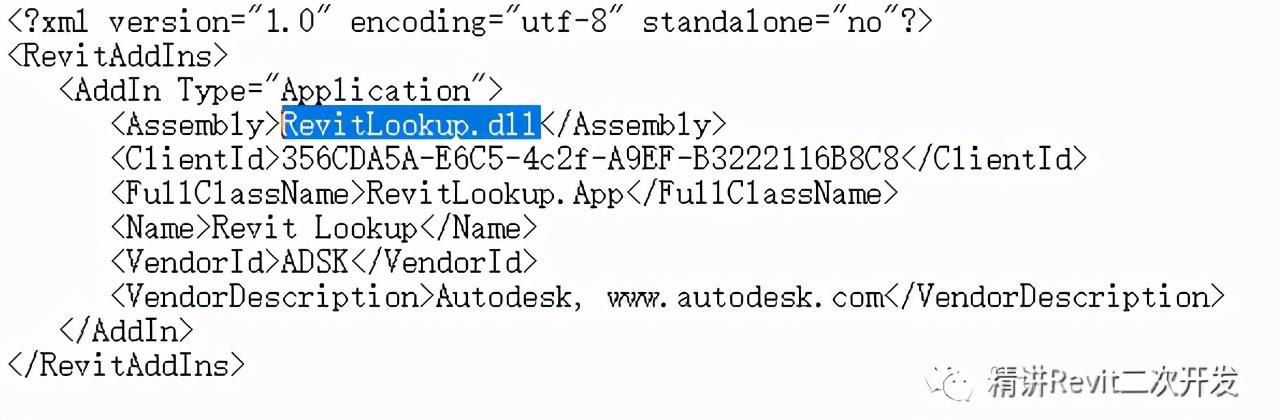

(lookup在SDK中，如果没有公众号回复lookup获取下载链接)第一步和前面一样将lookup的addin文件复制到C:ProgramDataAutodeskRevitAddins2016路径下→以记事本打开addin文件，替换路径(此时你可能找不到lookup的dll文件)，解决办法如下：

利用安装完成的vs2015打开lookup的sln文件，点击生成按钮，在界面下部显示框会显示最新生成的dll文件路径如下：F:Revite二次开发工具自有RevitLookup-masterRevitLookup-masterCSbinDebugRevitLookup.dll

生成的dll文件路径

对地址进行替换，点击保存，启动revit即可。

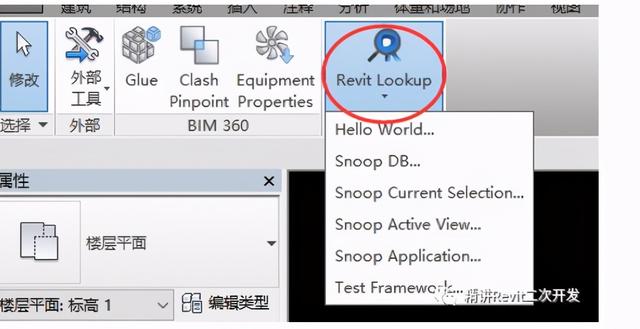

生成的Revit Lookup工具。

二、VS平台。

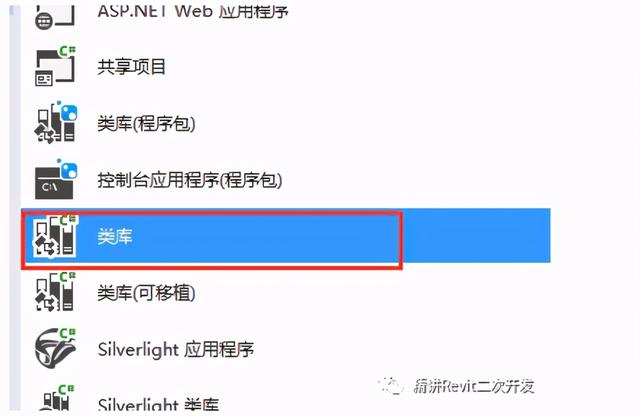

1.打开VS新建一个类库项目

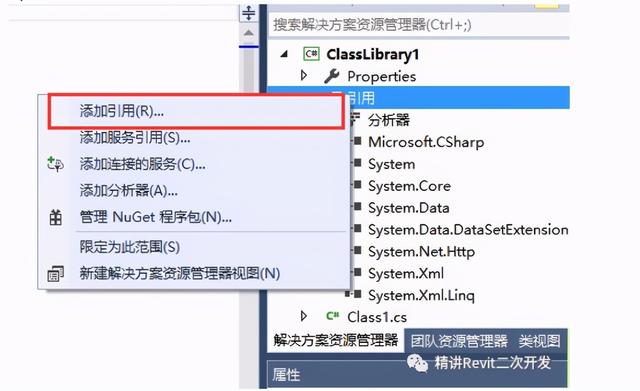

2.在项目中找到引用，右键单击打开菜单栏点击添加引用(这里需要引用revit api)

3.找到要引用的dll文件，添加引用。

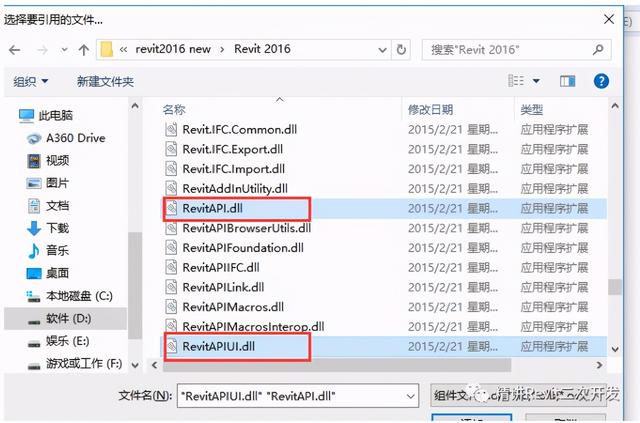

点击浏览，在revit的安装位置可以找到要引用的两个文件RevitAPI.dll和RevitAPIUI.dll。

这样我们就完成了RevitAPI的引用，就可以在VS中调用RevitAPI中各种类，方法和属性了。
