电脑ping_华为交换机ping命令详解

1、Ping简介

Ping是排除设备访问故障的常见方法。它使用Internet控制消息协议ICMP(Internet Control Message Protocol)确定以下内容：

远程设备是否处于可访问状态；访问远程设备时是否丢失报文；本端与远程设备之间通信的往返延迟。

2、Ping的实现过程

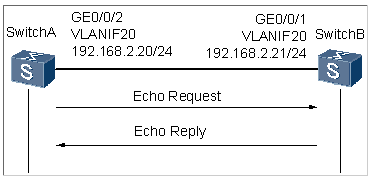

图1 Ping的流程

Ping的实现过程如上图1所示。SwitchA发送一个Echo Request报文，SwitchB接收到Echo Request报文后，应答一个Echo Reply报文，SwitchA接收到Echo Reply报文，整个Ping过程就完成了。

Ping成功有以下两个要求：

源端发送的Echo Request报文能够到达目标；目标应答的Echo Reply报文能够在预先确定的超时时间内到达源端。在华为交换机上，超时时间的默认值为2000毫秒。

3、华为交换机支持的Ping命令格式

？提供了详细的命令参数解释和使用方法。这里只列举了常用的参数，并对参数进行解释说明。

ping [ -a source-ip-address | -i interface-type interface-number | -m time | -c count | -f | -h ttl-value | { -s packetsize | -range [ min min-size | max max-size | step step-size ] * } | -t timeout ] *host

-a：

设置发送Echo Request报文的源IP地址。如果不指定源IP地址，将采用出接口的IP地址作为Echo Request报文发送的源地址。

-i：

设置发送Echo Request报文的接口。如果不指定接口，将采用默认的路由出接口。

-m：

设置发送下一个Echo Request报文的等待时间。缺省值是500毫秒。

-c：

设置发送Echo Request报文的次数，缺省值为5。当网络质量不高时，可以增加发送报文数目，通过丢包率来检测网络质量。

-f：

设置发送的报文不分片。使用-f参数后，ICMP报文将不会被分片，如果ICMP报文的大小超过链路的MTU值，ICMP报文将会被丢弃。可以通过不使用-f参数或者增大链路MTU值的方式使ICMP报文不被丢弃。

-h：

设置TTL的值，缺省值为255。报文在转发过程中，如果TTL字段的值减为0，设备就会向源端发送ICMP超时报文，表明目的不可达。

-s：

设置发送Echo Request报文大小（不含IP和ICMP头），缺省报文长度是56字节。

-range：

设置Echo Request报文大小（不含IP和ICMP头）及变化步长。如果指定-range，发送的第一个报文的长度是min，后续报文长度按照步长step递增，直到报文长度达到最大值max。缺省情况下，min为56字节，max为9600字节，步长是1字节。

min：

设置Echo Request报文净荷长度的最小值。缺省值是56字节。

max：

设置Echo Request报文净荷长度的最大值。缺省值是9600字节。

step：

设置报文长度变化的步长。缺省值是1字节。

-t：

设置发送完Echo Request后，等待Echo Reply的超时时间。在网络状况不好的情况下，可以适当改大该参数。缺省值为2000毫秒，即2000毫秒内没有收到回复报文即认为目的不可达。

host：

目的主机的域名或IP地址。

Ping命令的参数非常的丰富，用户可以依据检测目的、网络类型、当前网络状况等因素选择不同的参数。

5、电脑支持的Ping命令

电脑上的Ping功能与操作系统相关，以下用Windows操作系统为例，列举常用的参数，并对参数进行解释说明。ping [ -a | -n number | -l number | -t | -f ] *ip-address

-a：

将地址解析为主机名。

-n：

要发送的回显请求数。

-l：

发送缓冲区大小。

-t：

持续地Ping直到人为中断，Ctrl+Break暂时中止Ping命令并查看当前的统计结果，而Ctrl+C则中断命令的执行。

-f：

发送的报文不分片。

ip-address：

指定目的IP地址。

Ping示例

以下命令是在交换机上执行。

1、Ping不通示例。

<SwitchA> ping 192.168.2.25

PING 192.168.2.25: 56 data bytes, press CTRL_C to break

Request time out

Request time out

Request time out

Request time out

Request time out

--- 192.168.2.25 ping statistics ---

5 packet(s) transmitted

0 packet(s) received

100.00% packet loss

2、Ping通示例。

<SwitchA> ping -a 192.168.2.20 -c 7 -s 2048 192.168.2.21

PING 192.168.2.21: 2048 data bytes, press CTRL_C to break

Reply from 192.168.2.21: bytes=2048 Sequence=1 ttl=255 time=24 ms

Reply from 192.168.2.21: bytes=2048 Sequence=2 ttl=255 time=6 ms

Reply from 192.168.2.21: bytes=2048 Sequence=3 ttl=255 time=13 ms

Reply from 192.168.2.21: bytes=2048 Sequence=4 ttl=255 time=6 ms

Reply from 192.168.2.21: bytes=2048 Sequence=5 ttl=255 time=12 ms

Reply from 192.168.2.21: bytes=2048 Sequence=6 ttl=255 time=6 ms

Reply from 192.168.2.21: bytes=2048 Sequence=7 ttl=255 time=13 ms

--- 192.168.2.21 ping statistics ---

7 packet(s) transmitted

7 packet(s) received

0.00% packet loss

round-trip min/avg/max = 6/11/24 ms
