花键插件_Solidworks-主流第三方插件

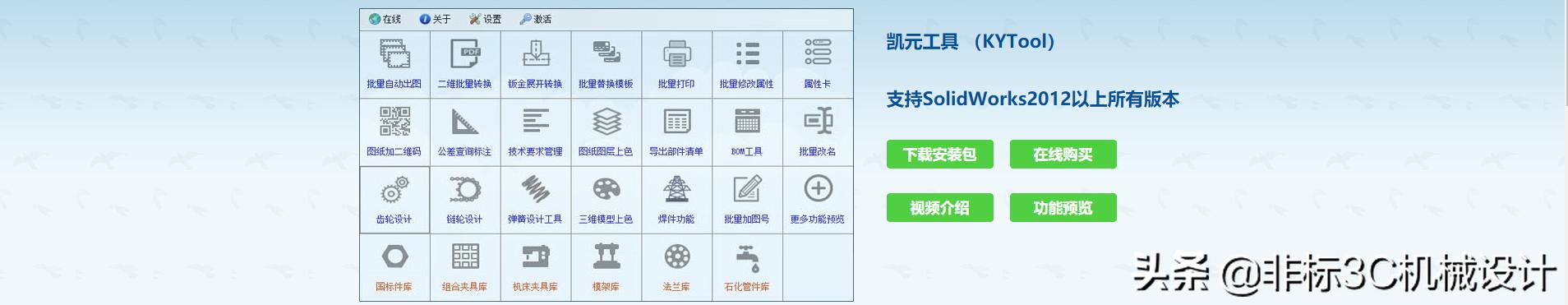

一、凯元工具集(http://www.sw800.cn/)

凯元工具(KYTool)是一款SolidWorks插件,主要包括批量自动出图、批量处理属性、钣金批量导CAD、导出各种BOM、设计齿轮链轮、标准件库等30多个功能,并且每年都以10个新功能的速度升级完善,使用凯元插件可以有效提高SolidWorks设计师的工作效率。

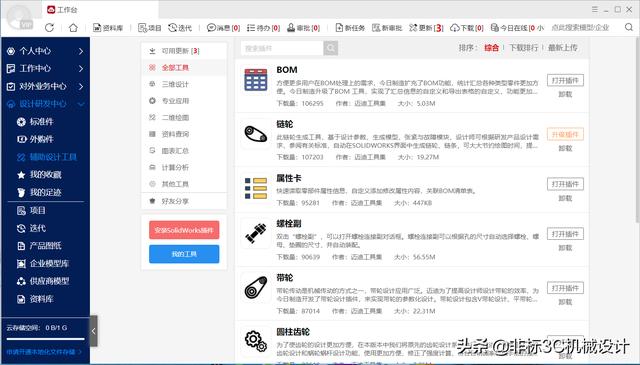

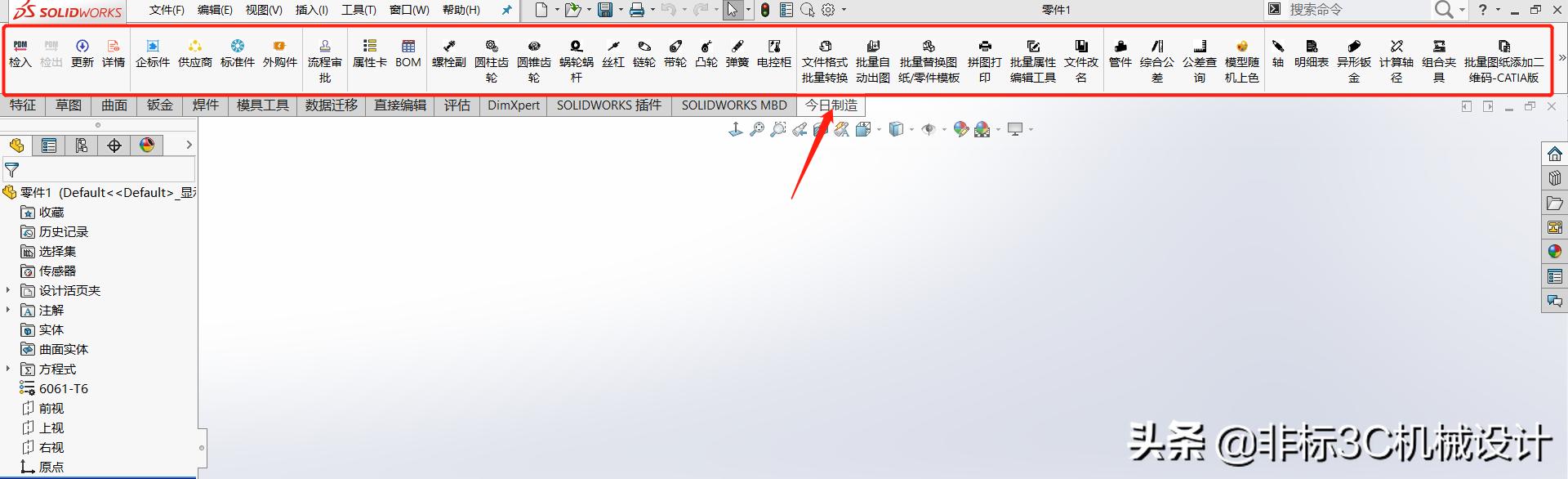

二:今日制造(http://www.maidiyun.com/download/softInfo.aspx?id=1)

今日制造是迈迪信息技术有限公司倾情打造的一款以PDM功能和云资料管理为核心亮点的一款轻量化三维设计工具,简洁清爽的UI风格,丰富的三维设计工具,海量资源模型,简单易用的PDM!

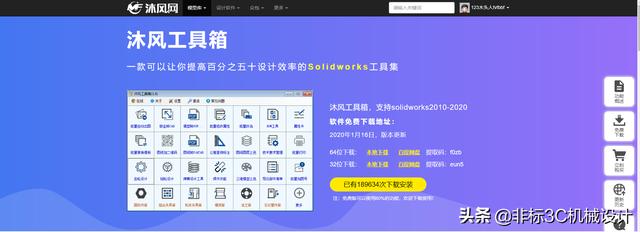

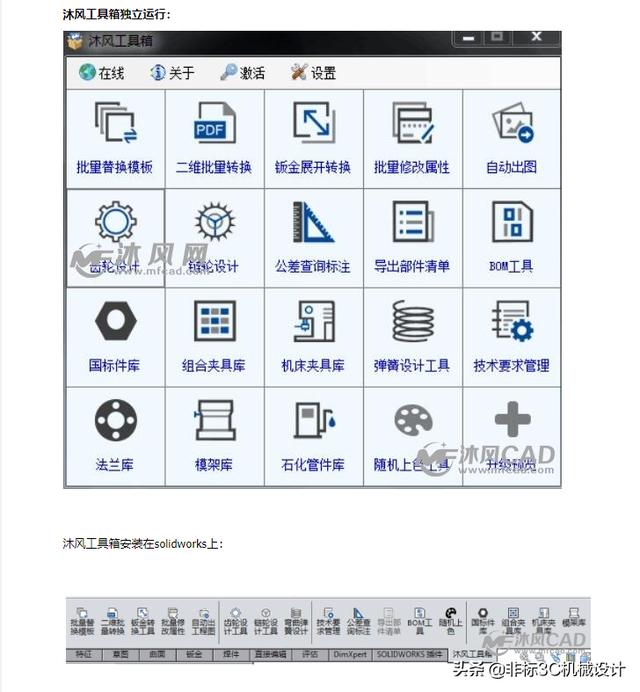

三:沐风工具箱(https://www.mfcad.com/plus/list.php?tid=1790)

沐风工具箱是沐风网全新推出的一款优秀的SolidWorks设计插件产品,主要包括20多个大功能,其中包括齿轮设计工具、链轮设计工具 、标准件库、工程图批量转换工具、钣金转换工具、BOM工具、批量自动出图工具、公差查询标注工具、弹簧设计工具、机床夹具库、组合夹具库、法兰库、模架库、石化管件库、属性批量修改、随机上色工具等功能;并且后期会持续更新更多实用功能。

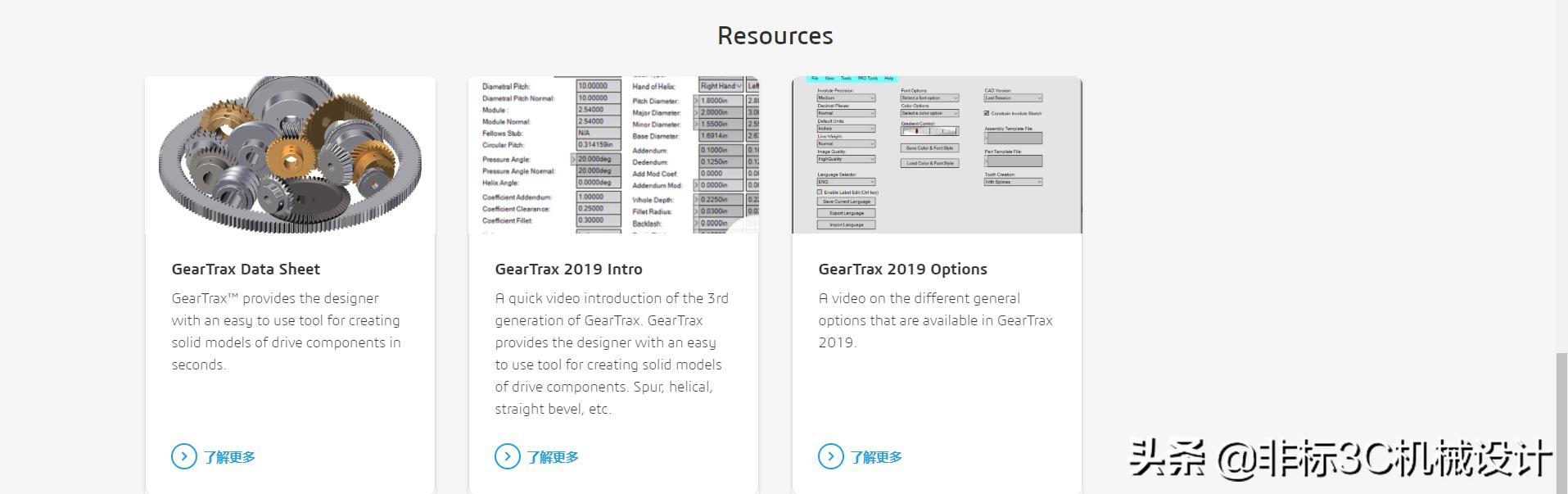

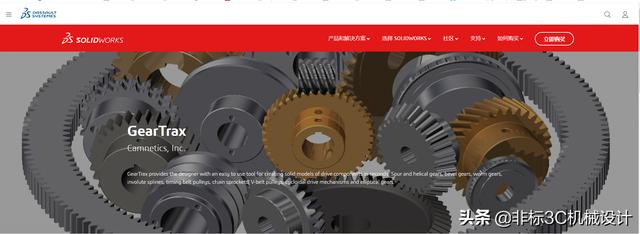

四:GearTrax-齿轮设计插件 (https://www.solidworks.com/zh-hans/partner-product/geartrax)

GearTrax2018是一款非常实用的齿轮设计插件,主要配合SolidWorks使用,具有直观、简单、强大的特点,软件包含SolidWorks、invertor、soliedge三个版本,轻松制作出齿轮大小、齿高、大直径、小直径等信息。Geartrax为设计者们创建传动系统模型提供了一个快速的方法,支持创建驱动元件的实体模型有齿轮、斜齿轮、直齿锥和渐开线花键等。用于精确齿轮的自动设计和齿轮副的设计,通过指定齿轮类型、齿轮的模数和齿数、压力角以及其它相关参数,可以用于齿轮、皮带轮、斜齿轮、涡轮、蜗杆、花键、伞齿轮等模型的创建。

### 如何在SolidWorks中设计和创建锥齿轮 #### 使用专用工具GearTrax 对于希望简化并增强锥齿轮设计过程的用户来说,可以考虑采用专门针对此目的开发的应用程序——GearTrax。这款应用程序不仅能够辅助建立直齿轮、斜齿轮等多种类型的齿轮实体模型,而且特别适用于构建复杂的锥形结构,如蜗轮、花键以及所需的其他形式的齿轮组件[^1]。 #### 利用内置功能实现手动建模 如果倾向于不依赖第三方应用而直接通过SolidWorks本身来完成工作,则可以通过以下方式着手: - **定义基本参数**:启动新的零件文件后,在特征管理器树下找到“参考几何体”,接着点击进入“新建基准轴”。这一步骤是为了后续操作提供必要的参照系。 - **草图绘制**:选择前视图作为绘图平面,开始描绘代表齿顶圆直径的基础圆形轮廓;之后切换到侧视图继续勾勒出基圆半径对应的直线段,以此为基础形成完整的渐开线形状。 - **旋转切除命令**:当上述准备工作完成后,运用“旋转切除”指令围绕先前设定好的中心轴转动所选区域,从而生成初步的单个牙齿形态。 - **阵列复制**:最后借助于环形阵列工具按照指定数量重复排列这些单独制作出来的齿单元,直至整个外表面布满均匀分布的小凸起为止,即构成了最终想要得到的标准规格化产品原型。 此外,值得注意的是,在具体实施过程中可能还需要调用一些高级选项来进行微调优化,比如调整压力角大小或是引入变位系数等措施以确保成品质量达到预期标准[^4]。 ```python # Python代码仅作示意用途,并非实际可用脚本 import solidworks_api as sw def create_cone_gear(): part = sw.new_part() axis = part.create_reference_axis() # 创建新基准轴 sketch_front = part.start_sketch('Front') circle_profile = sketch_front.draw_circle(center=(0, 0), radius=50) # 绘制基础圆形轮廓 part.finish_sketch() sketch_side = part.start_sketch('Right') base_line = sketch_side.draw_line(start_point=(-25, 0), end_point=(25, 0)) # 勾勒基圆半径对应直线段 involute_curve = calculate_involute(base_line.length()) # 计算渐开线路径(假设函数) sketch_side.add_spline(points=involute_curve) part.finish_sketch() revolved_cutout = part.revolve_around(axis, angle_degrees=-360/number_of_teeth, profile=circle_profile) # 执行旋转切除 circular_pattern = part.circular_pattern(feature_to_copy=revolved_cutout, count=number_of_teeth, rotation_angle_degrees=360) create_cone_gear() ```
