同步集成电路计数器 || 74161 74163 74160 || 同步级联 异步级联 || 数电

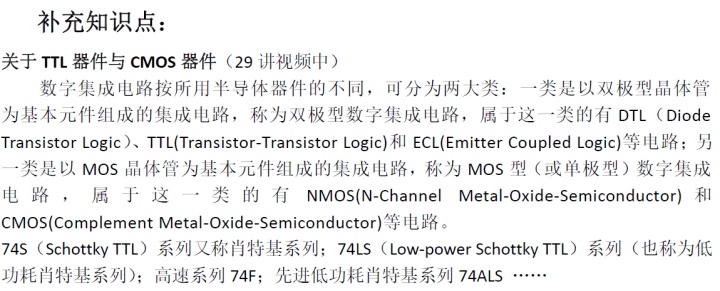

TTL器件和CMOS器件的工作电压和输入输出接口参数会有差别。

上面图中，各式76161虽然型号不同，但是逻辑功能都是相同的，后面统称74161。

1. 4位同步二进制计数器74161

74161的功能有4个：

  • 异步清零
  • 同步置数
  • 保持
  • 同步计数


其逻辑图和功能表如下图所示，

  • (CLR非)是异步清零端
  • (LD非)是同步置数控制端
  • ENT和ENP是计数控制端
  • CLK用作时钟信号输入端
