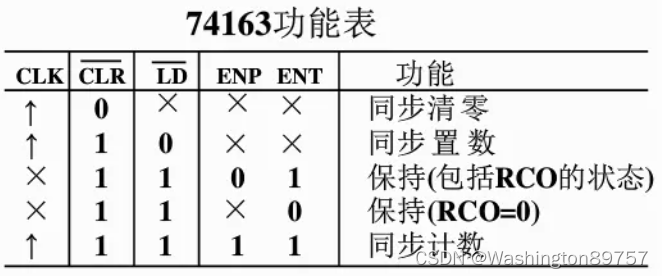

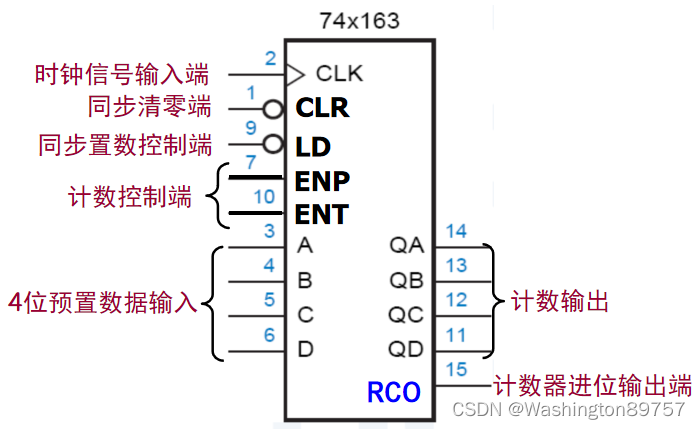

一、4位同步二进制计数器74163
二、实现方式
74163的状态可从0000依次跳到1111,也就是十进制的0到15,因此,一片74163可以实现模16计数器,两片则可以实现模256计数器。那么,要想实现模100计数器,就需要使用两片74163芯片。
笔者想到了两种模100计数器的具体实现方式。一是使用8个数码管,以二进制的形式依次显示 0000 0000 - 01100011 ;二是使用2个数码管,以十进制的形式依次显示 00 - 99 。方法一是上课讲的一般方法;而笔者认为方法二更简便,也利于观察。当然,两种方法都能实现计数目的,它们的原理也基本相同。

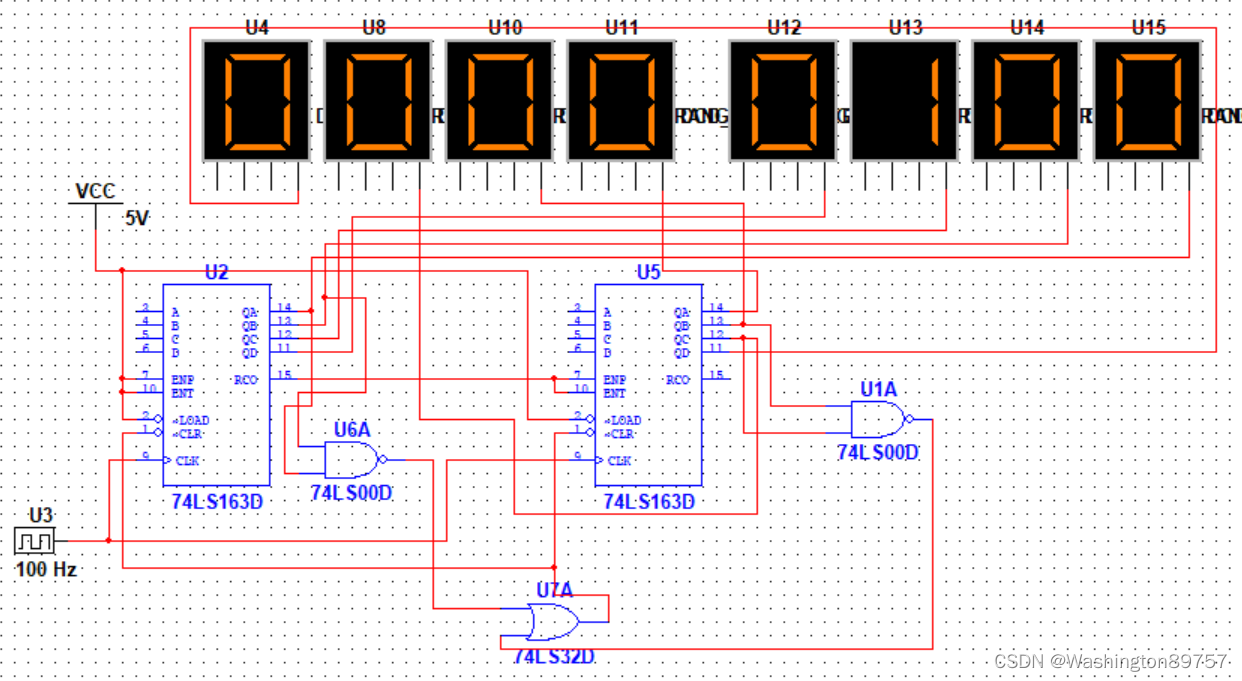

1.二进制计数实现
(1)左边的74163输出低4位,右边的输出高4位;
(2)若个位输出不为1111,那么时钟每跳动一次,个位计数加1;
(3)若个位输出为1111,下一次时钟跳动时,个位清零并且十位计数加1;
(4)若十位、个位分别同时输出0110、0011,下一次时钟跳动时,十位和个位清零。
2.十进制计数实现
(1)左边的74163输出个位,右边的输出十位;
(2)若个位输出不为9,那么时钟每跳动一次,个位计数加1;
(3)若个位输出为9,下一次时钟跳动时,个位清零并且十位计数加1;
(4)若个位和十位输出均为9,下一次时钟跳动时,十位清零。
本文如有错漏之处,敬请指正,同时也欢迎交流学习、共同进步。
