eplan单线原理图多线原理图_EPLAN-黑盒-2

3、黑盒的功能定义

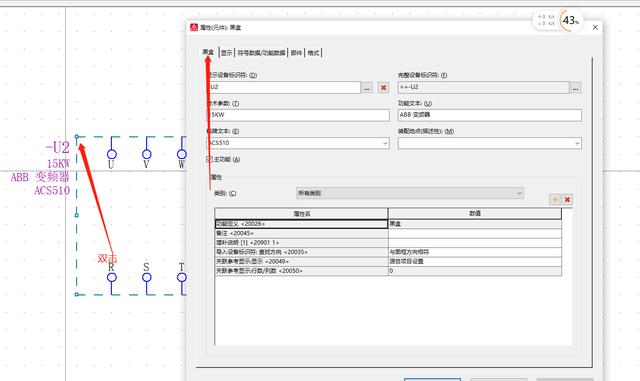

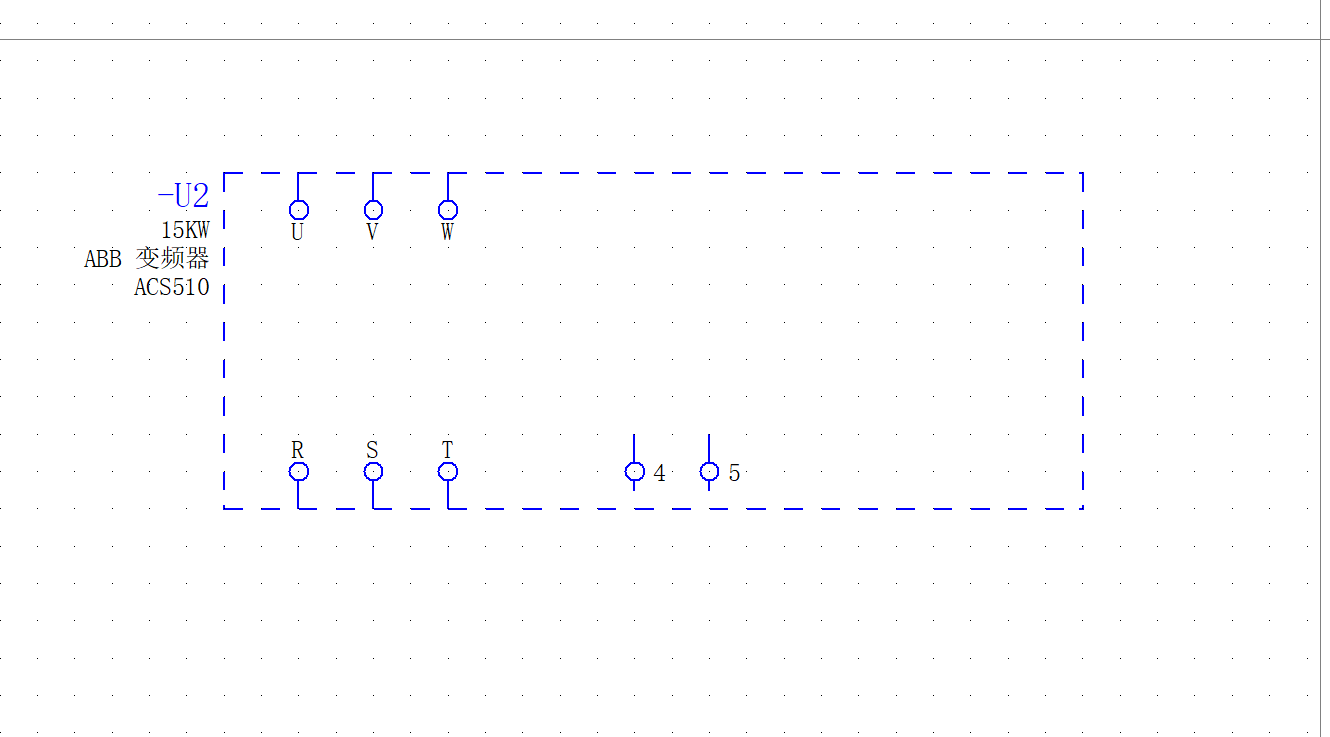

制作完成的黑盒仅仅图形化描述了一个变频器，它实现逻辑上的智能了吗？双击黑盒弹出属性标签，它的主标签还是现实黑盒，如图，图形和逻辑还没匹配。

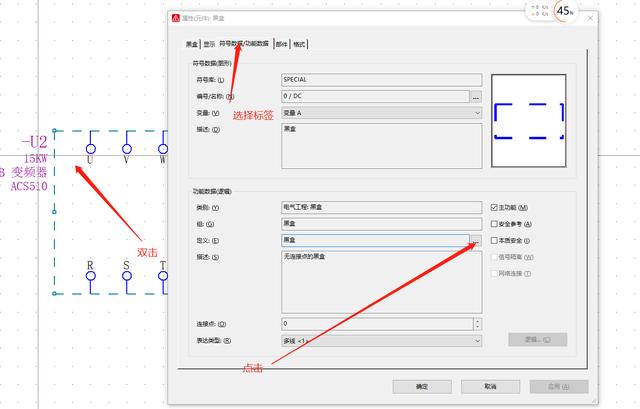

因此，必须为它重新定义功能。EPLAN的功能定义库是不能被修改和添加的，应该把变频器归结到类似的类别中。变频器应该属于变频器类，所以要讲黑盒的功能定义由"黑盒"改为"变频器"，如图所示。

再次双击黑盒弹出属性标签，它的主标签显示"变频器"

4、黑盒的组合

黑盒制作完成后，图形要素中的黑盒、设备连接点以及黑盒内部的图形要素是分散的。当移动黑盒或设备连接点，仅仅是个体对象的移动。但我们在移动变频器的时候，希望整个符号都在移动。这就需要把整个黑盒的各个对象绑定在一起。选中黑盒及整个所有对象，在键盘是英文的状态下按【G】键，或通过【编辑】＞【其他】＞【组合】，将它们组合在一起。组合后的黑盒在单击黑盒或设备连接点移动的时候，所有对象都随之移动。通过【编辑】＞【其他】＞【取消组合】命令，可取消黑盒的组合。

当编辑组合后的黑盒，无论是单击黑盒还是设备连接点，只要是黑盒的对象，总是弹出黑盒的属性对话框。这或许不总是操作者想要的，如果想要编辑设备连接点的属性，需要弹出设备连接点的对话框，而这时却弹出黑盒的对话框，将无法编辑或修改设备连接点信息。这时，请按住【Shift】键，双击设备连接点，就会弹出设备连接点对话框。【Shift】键的作用是在操作的时候，暂时炸开组合的要素。

黑盒代表了常规符号库中无法实现的设备描述，在制作和使用时应注意以下几点。

(1)用设备连接点作为黑盒对外部的连接，因为设备连接点总是与黑盒联系在一起。

(2)黑盒内部符号的表达类型要改变为"图形"。如果是"多线"或"单线"会参与原理图的

评估和BOM表的生成。

(3)将按钮-S1移动到黑盒-U1内部，得到按钮的新DT为-U1-S1；将没有DT的按钮移动到

黑盒-U1内部，得到按钮的新DT为-U1。

(4)DT同名的黑盒可以实现关联参考。
