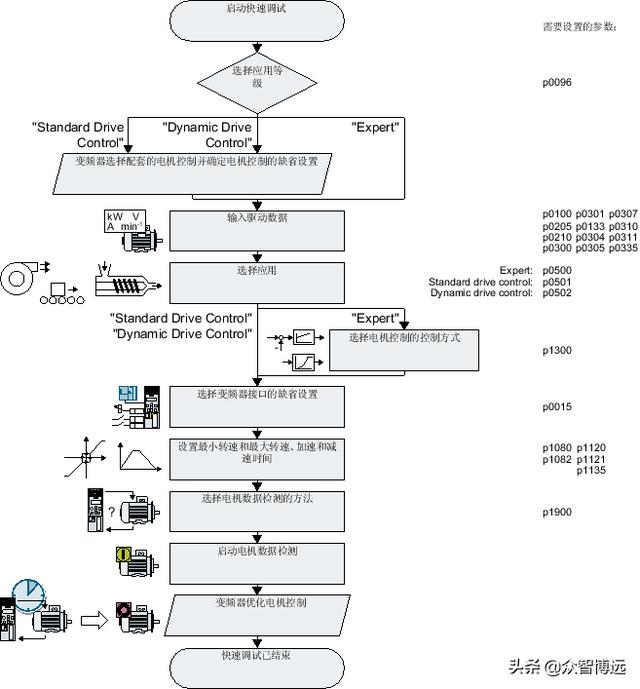

快速调试一览

启动快速调试并选择应用等级

启动快速调试

前提条件

• 接通电源。
• 操作面板显示设定值和实际值。

操作步骤

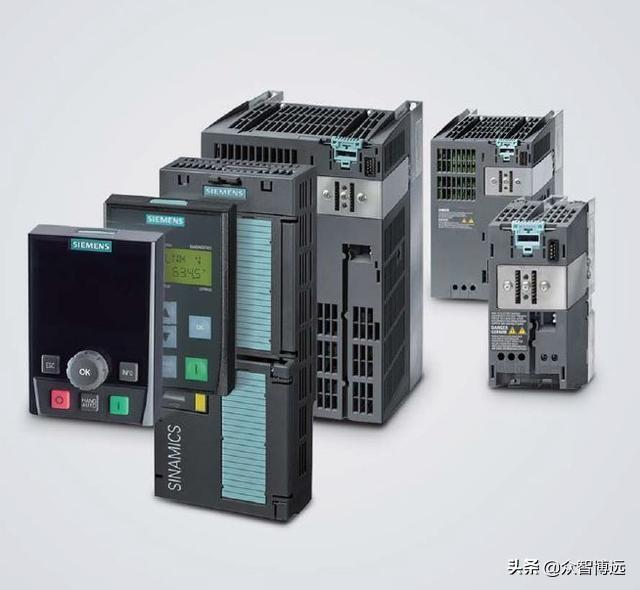

按下 ESC 键。

按下一个箭头键，直到 BOP-2 显示 SETUP 菜单。

在 SETUP 菜单中点击 OK 键，以启动快速调试。

如果要在快速调试前恢复所有参数的出厂设置，请按照以下步骤：

1. 按下OK键。
2. 使用箭头键切换：nO → YES
3. 按下OK键。

选择了应用等级时，变频器会为电机控制匹配合适的缺省设置：

• 标准驱动控制

• Dynamic Drive Control

• Expert
• 变频器根据功率模块选择应用等级。BOP-2 不显示步骤DRV APPL时，请按“Expert”中的说明继续调试。

选择应用等级

应用类别

Standard Drive Control

Dynamic Drive Control

特性

• 转速变化后典型的调节时间：100 ms … 200 ms
• 负载冲击后典型的调节时间：500 ms

• Standard Drive Control适用于以下要求：
• - 电机功率 < 45 kW
• - 启动时间 0 → 额定转速(取决于电机额定功率)：1 s (0.1 kW) … 10 s (45 kW)
• - 负载力矩增大但无负载冲击的应用
• Standard Drive Control对不精确的电机数据设置不敏感
• 转速变化后典型的调节时间：< 100 ms
• 负载冲击后典型的调节时间：200 ms

• Dynamic Drive Control控制并限制电机转矩
• 能达到的转矩精度：在 15 % … 100 % 的额定转速下为 ± 5 %
• 推荐Dynamic Drive Control用于以下应用：
• - 电机功率 > 11 kW
• - 负载冲击为电机额定转矩的 10 %… > 100 %
• Dynamic Drive Control在斜坡上升时间 0 → 额定转速(取决于电机额定功率)：< 1 s(0.1 kW)… < 10 s(132 kW)的应用中非常有必要。

应用示例

• 采用流体特性曲线的泵、风机和压缩机
• 具有位移特性的泵和压缩机

可运转的电机

异步电机

异步和同步电机

最大输出频率

550 Hz

240 Hz

转矩控制

无转矩控制

带下级转矩控制的转速控制

调试

• 与“Dynamic Drive Control”相反，无需设置转速控制器
• 与“EXPERT”设置对比：
• - 通过预设的电机数据简化调试
• - 减少的参数数量
• “Standard Drive Control”是变频器外形尺寸 FSA … FSF C 的默认设置
• 相比于“EXPERT”设置所减少的参数数量
• “Dynamic Drive Control”是变频器外形尺寸 FSD … FSF D 的默认设置

标准驱动控制

设置电机标准：

• KW / 50HZ: IEC
• HP / 60HZ: NEMA，英制单位
• KW / 60HZ: NEMA，国际单位

设置变频器的输入电压。

设置电机类型。如果电机铭牌上印着 5 位的电机代码，则可使用电机代码选择相应的电机类型。

铭牌上无电机代码的电机：

• INDUCT:第三方异步电机
• 1L… IND:1LE1，1LG6，1LA7，1LA9 系列异步电机

铭牌上带电机代码的电机：

• 1LE1 IND 100:1LE1 .9
• 1PC1 IND:1PC1

取决于变频器，BOP‑2 上的电机列表可能与上述列表不同。

如果使用电机代码选择了电机类型，则现在必须输入该电机代码。根据电机代码，变频器会预占用以下电机数据。

如果不知道电机代码，必须将电机代码设为 0 并且从铭牌上的 p0304 开始输入电机数据。

电机 87 Hz 运行。只有选择了 IEC 作为电机标准(EUR/USA，P100 = KW 50HZ)，BOP-2 才会显示该步骤。

电机额定电压

电机额定电流

电机额定功率

电机额定频率

电机额定转速

电机冷却：

• SELF:自然冷却
• FORCED:强制冷却
• LIQUID:液冷
• NO FAN:无风扇

选择电机闭环控制的基础设置：

• VEC STD:固定负载
• PUMP FAN:受转速影响的负载

选择与应用相适宜的变频器接口的缺省设置。

接口的预设置

图片: 电机的最小转速和最大转速

图片: 电机的斜坡上升和下降时间

符合 OFF3 指令的斜坡下降时间

电机数据检测。选择变频器测量所连电机数据的方式：

• OFF: 无电机数据检测
• STIL ROT: 测量静止状态下的电机数据和旋转状态下的电机数据。
• 在电机数据检测结束后，变频器会关闭电机。
• STILL:推荐设置：测量静止状态下的电机数据。
• 在电机数据检测结束后，变频器会关闭电机。
• 电机不能自由旋转时，选择该设置。
• ROT: 测量正在旋转的电机的数据。
• 在电机数据检测结束后，变频器会关闭电机。
• ST RT OP: 设置同STIL ROT。
• 在电机数据检测结束后，电机会加速至当前设定值。
• STILL OP: 设置同STILL。
• 在电机数据检测结束后，电机会加速至当前设定值。

按如下步骤结束快速调试：

1. 使用箭头键切换：nO → YES
2. 按下OK键。

您已结束快速调试。
