本篇约1330字22图

分享人：范旭祥、王焕蕾(杭州)

文末有“  串口通信  ”汇总

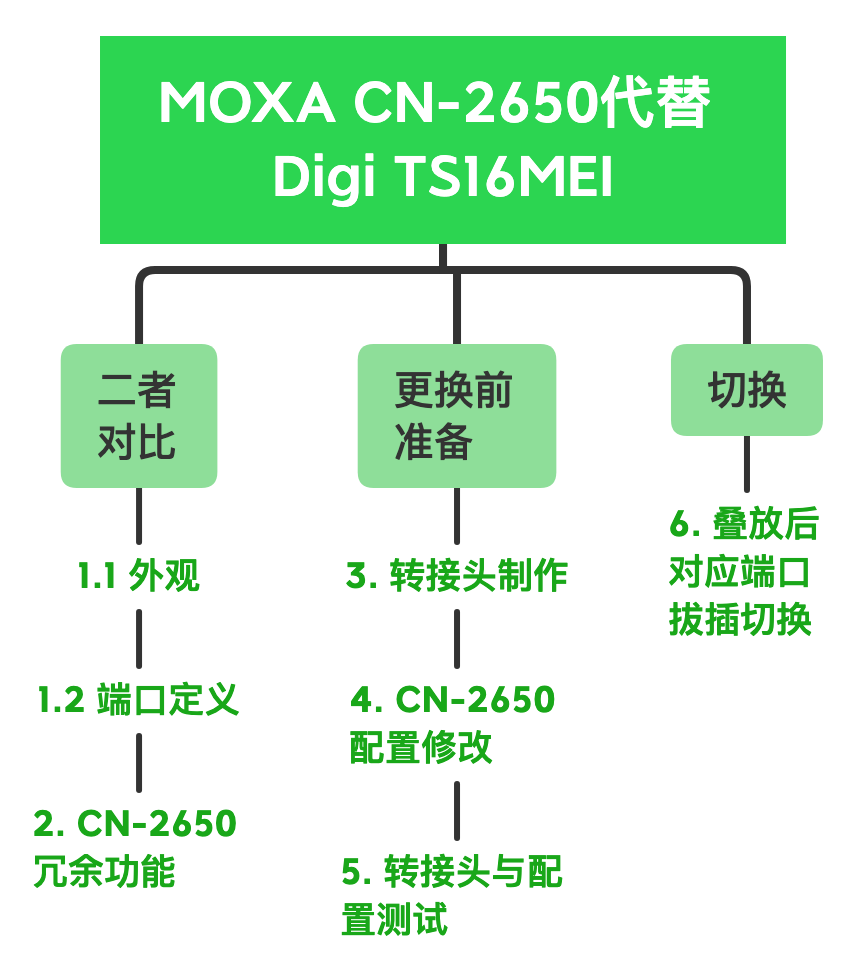

1. CN2650与TS16对比

1.1 Digi TS16MEI

单电源，多发内部整流电流模块故障(详见：TS16双电源改造)，主板或某端口故障。

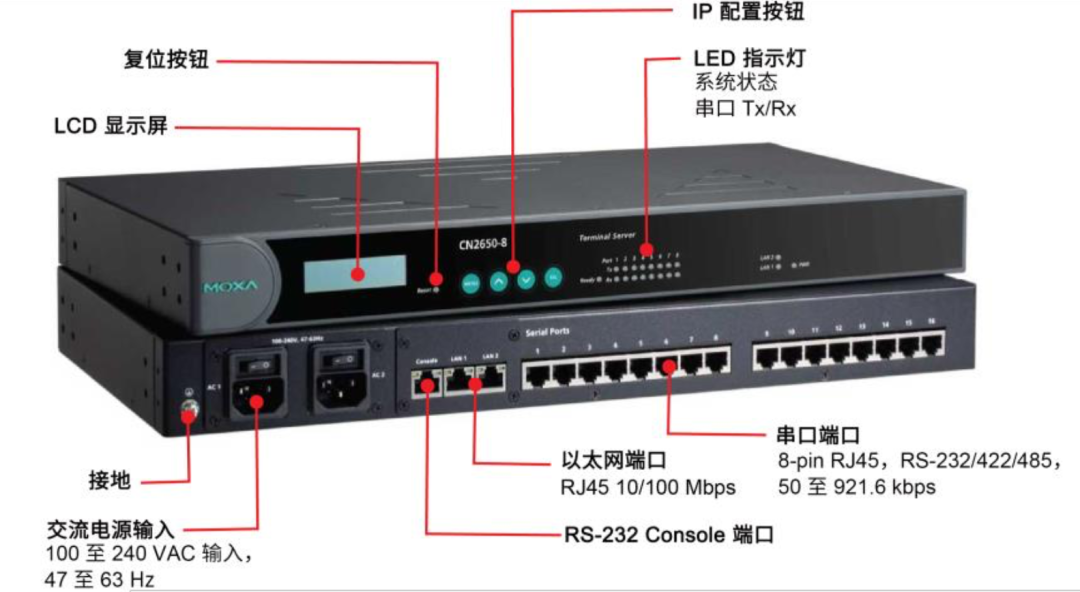

1.2 MOXA CN-2650外观与面板说明

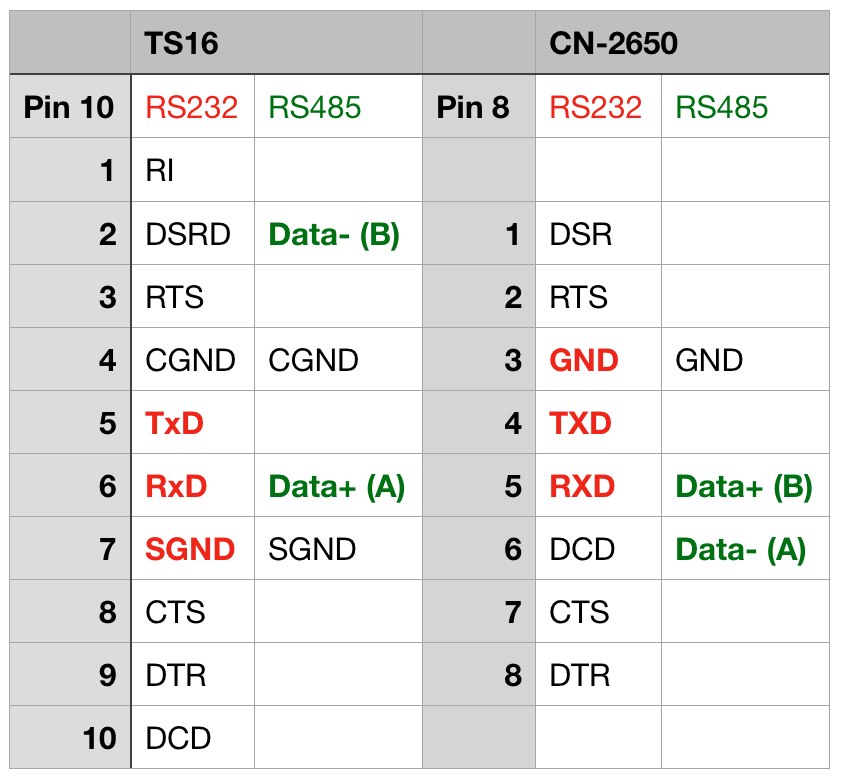

1.3 CN-2650与TS16MEI端口定义

2. MOXA CN2650冗余功能

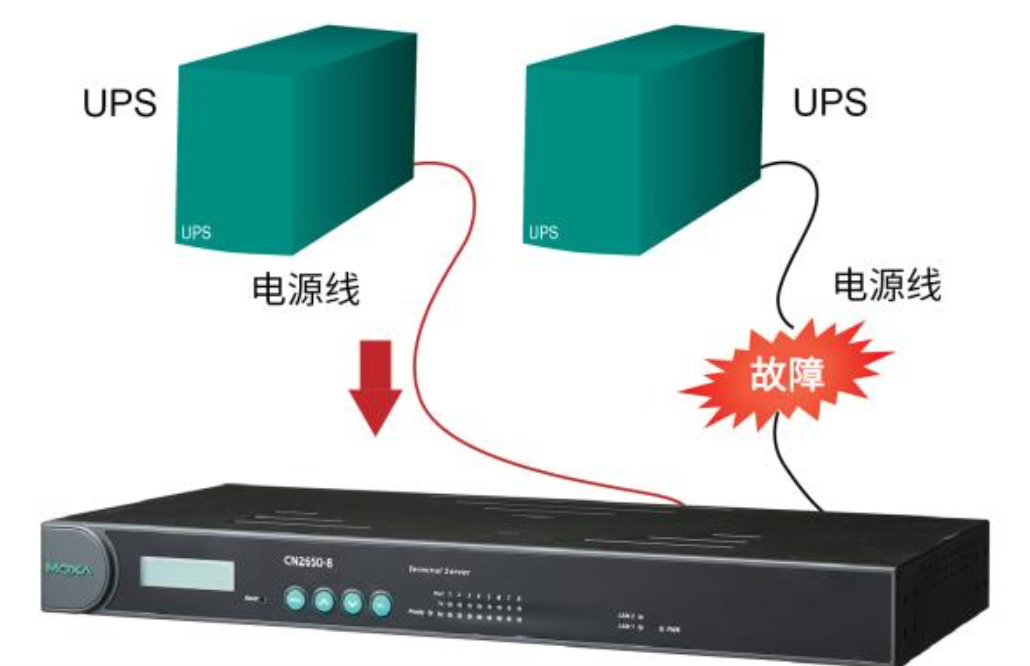

2.1 双电源冗余

一路供电故障时，使用另一路供电。

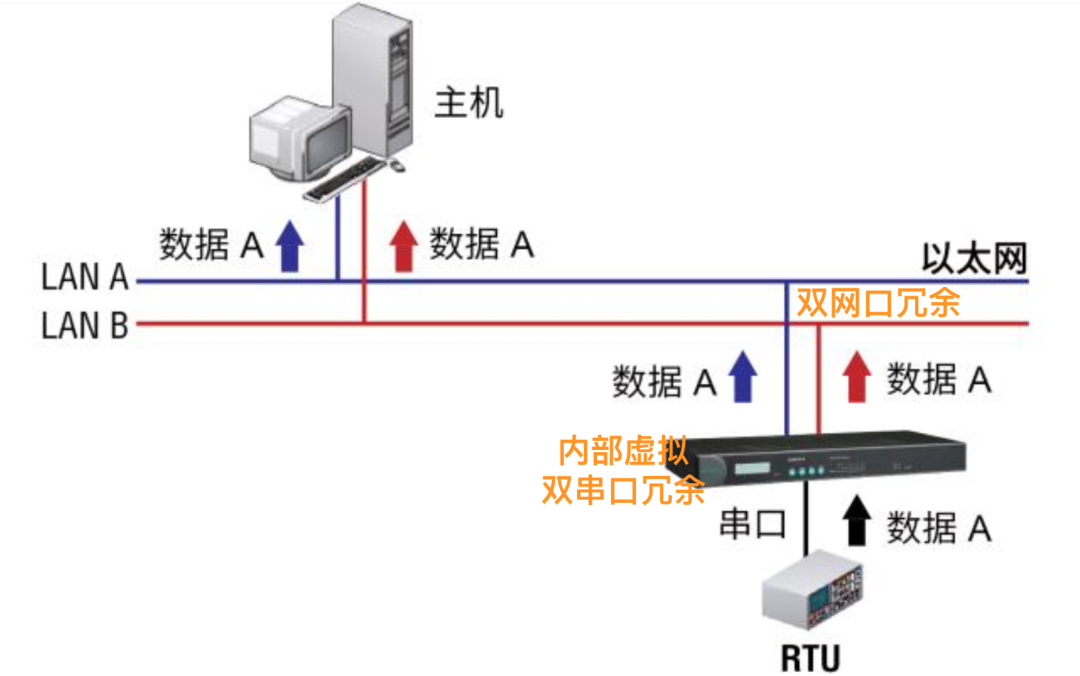

2.2 双以太网端口，双串口冗余

网口与串口冗余搭配使用，其中以太网冗余是直观可见的两个物理端口，串口冗余是每一个port口在设备内部虚拟进行一分二，分别对应两个以太网网口，极大程度提高了数据传输的稳定性。

3. 更换前转接线制作

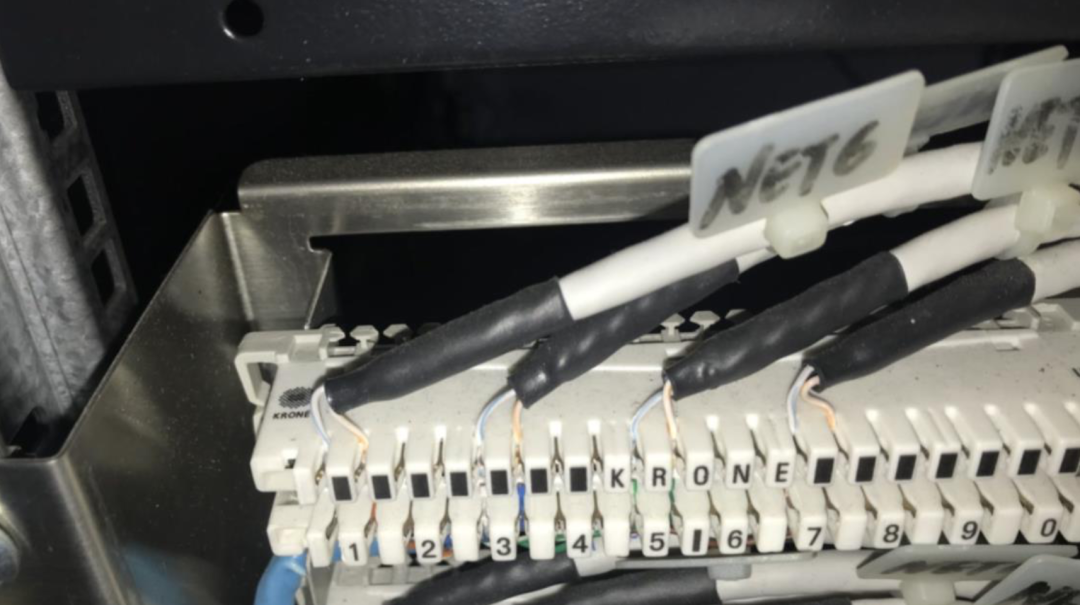

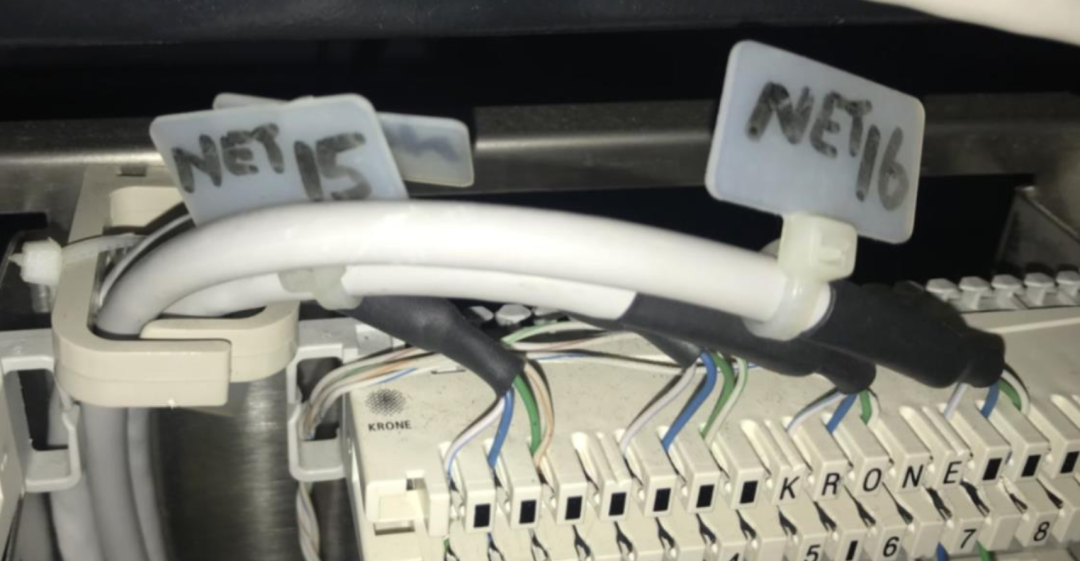

3.1 TS16现有线排接线

RS232线排打线(白蓝+蓝+绿)

RS485线排打线(白橙+白蓝)

3.2 线序对应制作

为了尽可能少动原线路且尽量减少切换时间，根据两者串口定义制作转接线。注：制作转接线的缺点是，这样的方法其实增加了传输节点，运行时间长了，手工做的转接头容易出现虚接等不稳定情况。应慎重选择线路替换方案，条件允许的情况下可以直接重新布置线路。

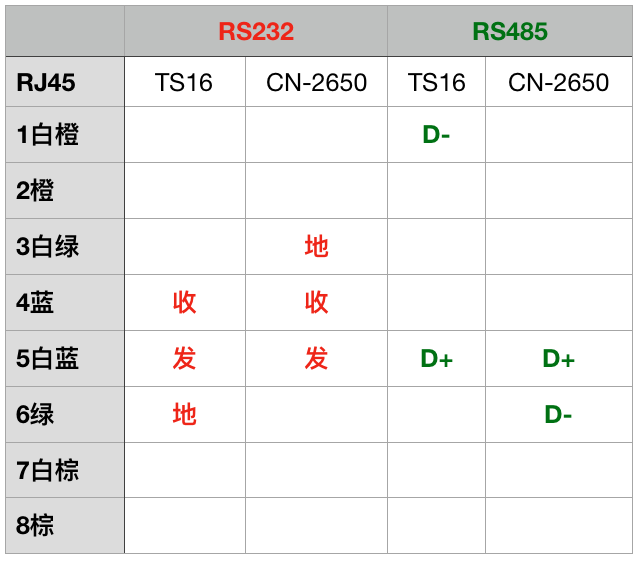

实际接线线序如下图(以TS16的RJ45口正常线序为例)。

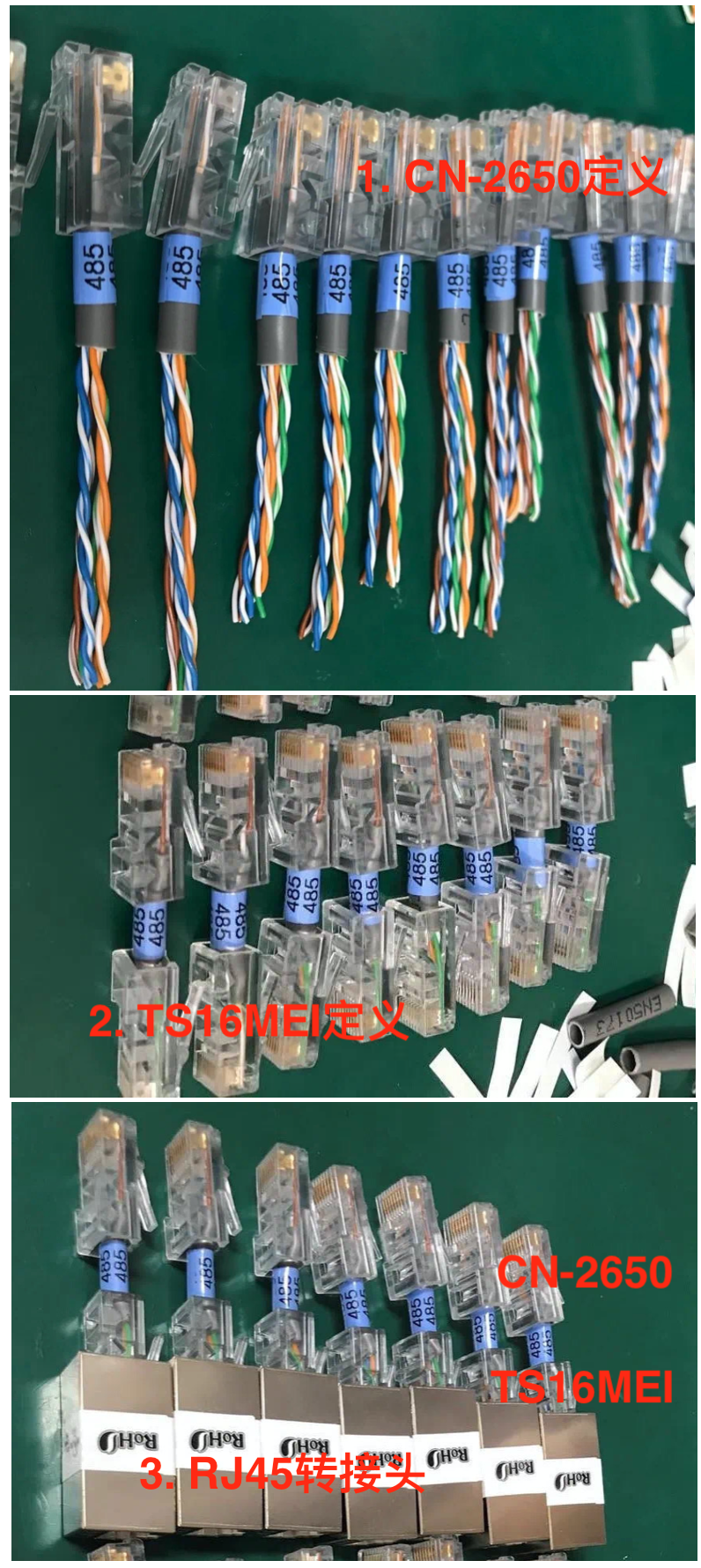

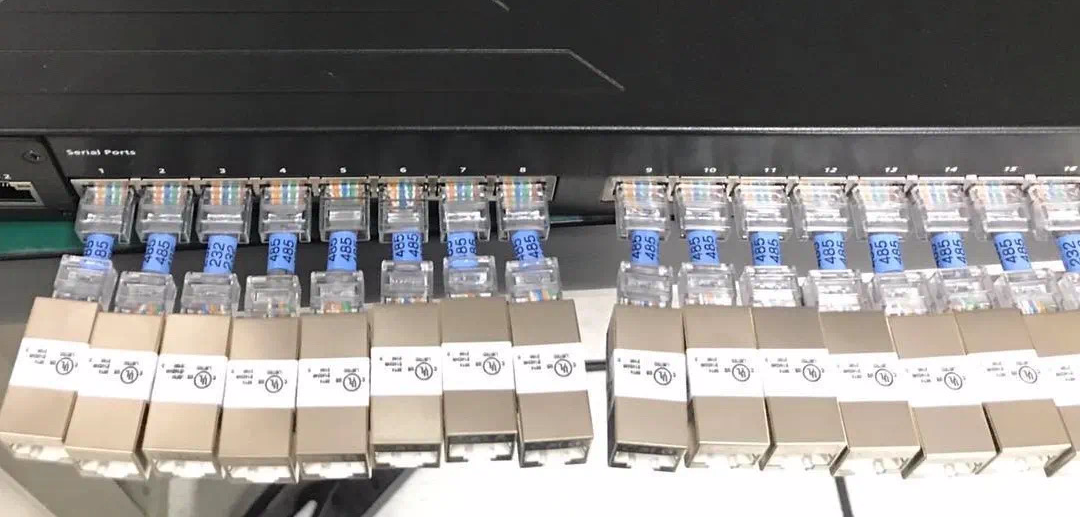

实际做线如图所示，标明RS485和RS232线标。

将转接头对应插好，网口一头连接CN-2650，另一头等待测试连接或切换连接。

4. CN2650配置修改

更换前，对比TS16MEI的配置，对CN2650的配置进行修改。本场实际情况是外场传感器数据使用RS485传输，多个RS232口完成AFTN发报、航标九数据输出等功能。以下是部分配置介绍。

4.1 配置概览

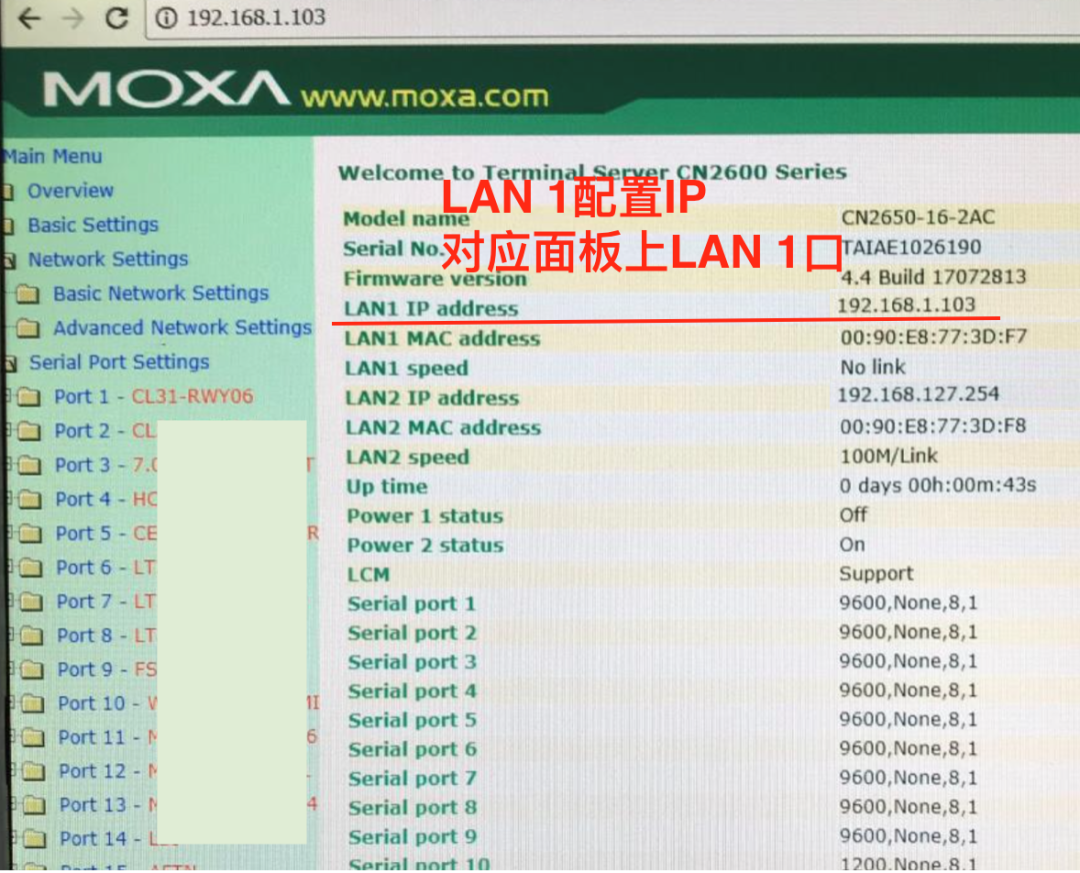

在Network Setting>Basic Network Setting中，根据实际情况，配置CN2650的双网IP地址，本文只配置了单IP。

4.2 Port 1设置

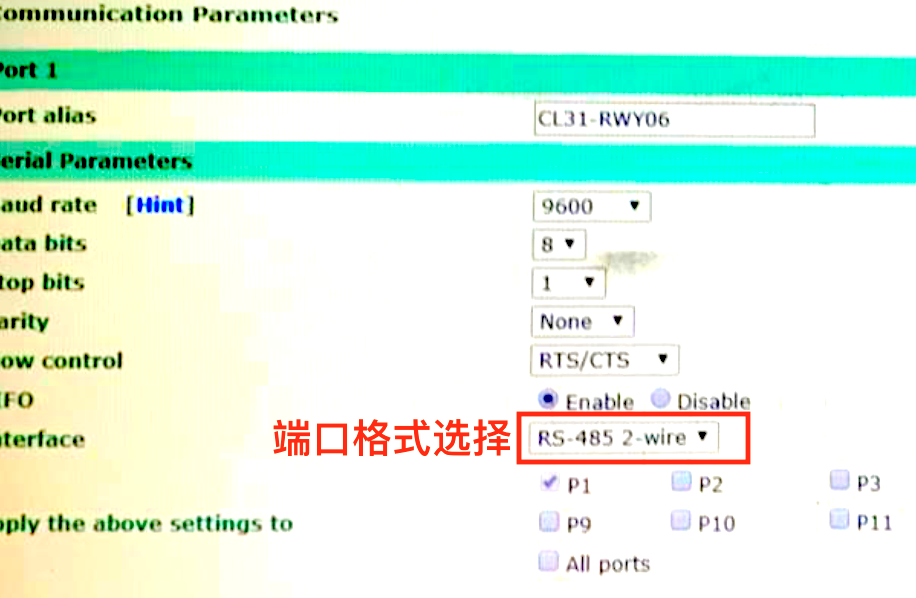

Serial Port Setting>Port 1>Communication Parameters

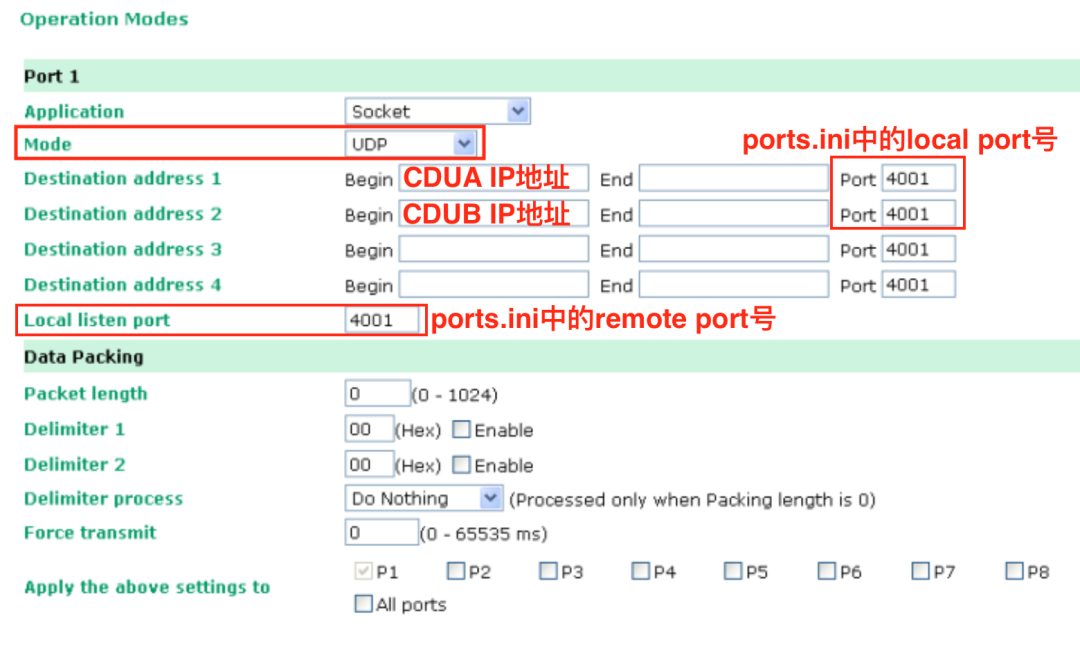

Serial Port Setting>Port 1>Operation Modes

端口号要与ports.ini配置保持一致

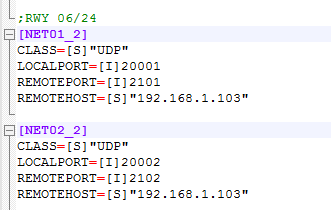

ports.ini配置文件样例

5. 转接头与配置修改测试

在上线使用前，将2650和转接口放在测试环境中进行测试。

测试环境：

一台CDUA服务器

一个数采器QML201

模拟雨量测试：

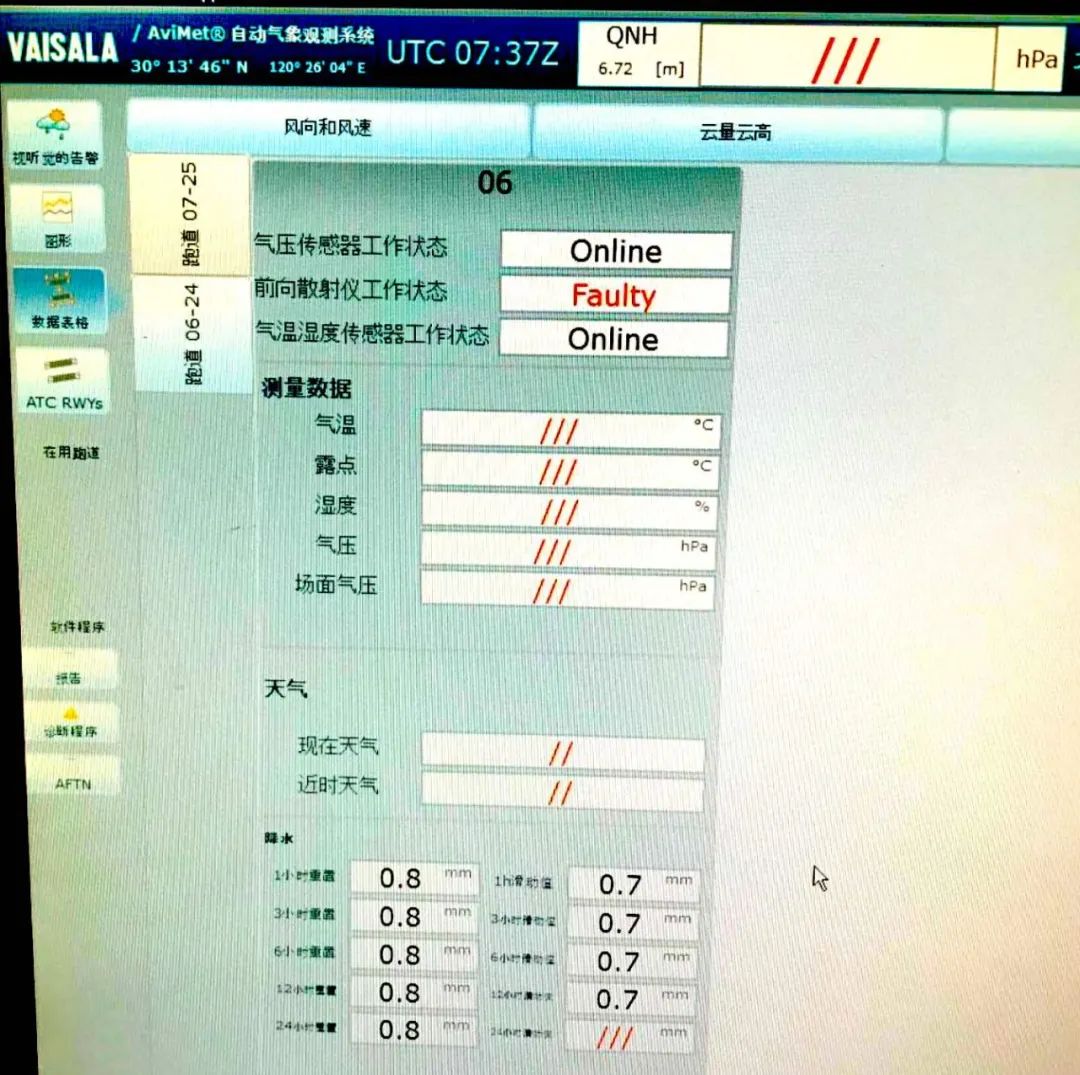

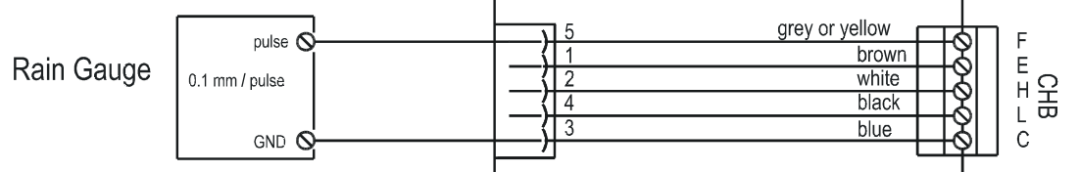

在QML201通道CHB的F和C口连接两根线，人工短接两根线模拟雨量筒弹簧片闭合进行计数，RS485方式传输，测试如下：

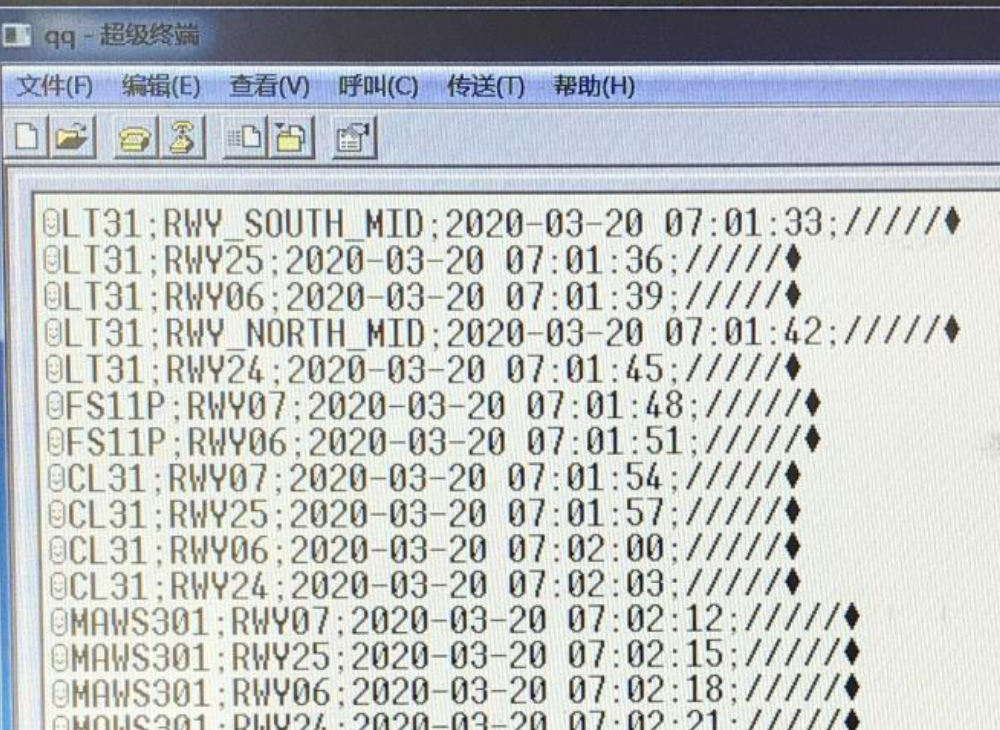

ST状态码输出测试

某RS232端口配置完成后，连接超级终端接收传感器ST状态数据，显示正常输出。

6. 数据切换

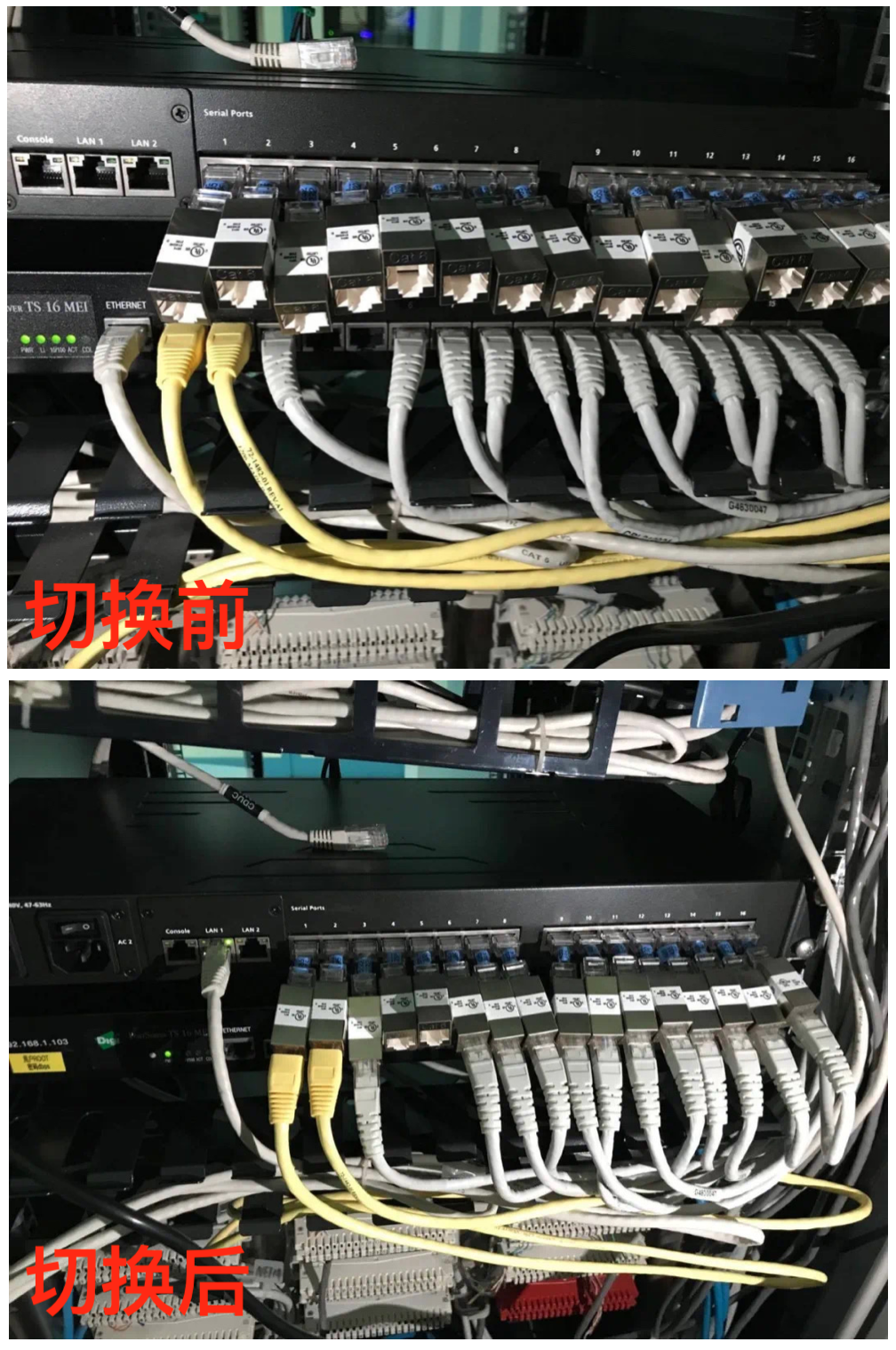

将CN-2650与TS16MEI叠放，更换时将现用TS16的网头一一对应插上即可。
