Hello，大家好！我是Liuspy。
一、前言
去年年底的时候楼主完成了家庭万兆网络的部署，体验到了10G网速的魅力，确实给了楼主不小的惊喜。自然第一时间晒单分享了组建的经验给大家。上次的组建方案虽然完美的实现了10G的组网，不过钱包还是非常受伤的，万兆交换机+万兆NAS+万兆PC网卡等设备的投入已经1万+了。
在看过上次万兆组建经验后，不少朋友都被10G带宽种草了，也包括楼主的好基友。年前就找我让我帮助设计一套价格更低的方案，毕竟1万+的方案确实太贵了。经过近一周的筛选，楼主提供了本文的这套万兆方案，NAS+万兆交换机+网卡+光纤总体投入可以控制在4000左右，这已经是目前来说初具性价比的成品方案了。经过测试完美实现10G的网速。
下面就和楼主一起来看看这套高性价比家庭万兆方案如何实现的吧！
二、万兆需求从何而来
过随着另外随着技术的更新，无论是SSD还是wifi6速率都已经大幅提升，原来千兆网络已经成为数据读写传输的瓶颈。因此为了符合技术发展的方向，家用万兆网络已经是临门一脚了。所以楼主对家庭万兆网络的结论：战在当下，布局未来！对于喜欢折腾的朋友现在开始部署家庭万兆网络，也是一个不错的开始，先用先享受！！！
1、万兆（10G）载体
随着SSD速度的提升、成本的降低、广泛的应用于个人电脑后，目前PC传输速度不再受到机械硬盘的节制了。无论是组raid、还是配置ssd，都可以轻松将读写速度提升到2G宽带以上，因此万兆（10G）网络在家庭应用中已经有存在的必要了。

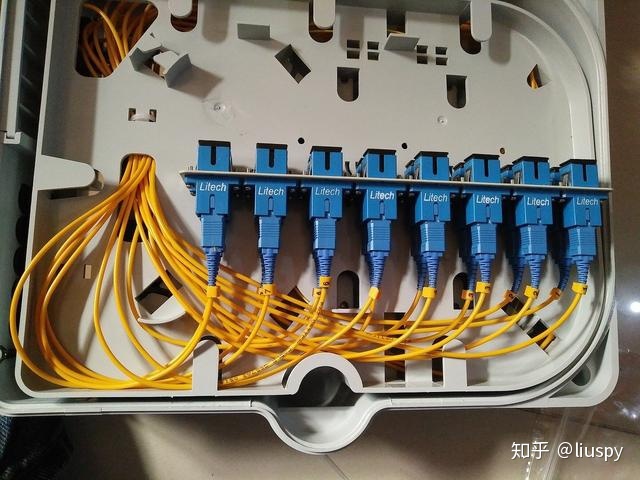

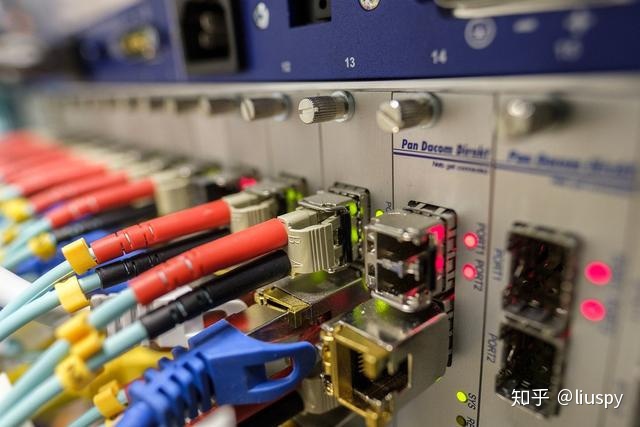

一般商用10G以上速率的载体还是以光纤为主，光纤作为经过多年实战验证的产品，作为载体有着许多的优势。因此搭建家庭万兆网络时候光纤必然是传输载体的选项之一！
不过在家庭应用中，楼主也推荐使用我们常用的网线作为传输的载体。通过万兆电口来实现家庭万兆网络的搭建、部署更加的简单方便！
2、本次方案的需求
（1）这次楼主的朋友经常做视频剪辑的工作，因此对局域网存储和传输有较大的需求，希望通过这次方案的部署实现局域网万兆传输，将视频存储的空间由原来的PC存储转为NAS存储，提高数据的安全性和外网访问的便捷性。
（2）由于是家庭部署，因此实际能够使用到万兆就只有主PC和NAS两个的设备，而其他常规设备只用千兆网络就可以。所以对交换机万兆接口的数量要求够用就好。
（3）预算不能太多，要求能够尽量做到高性价比。
三、万兆方案实现的产品选择
综合以上提出的需求，首先我们要明确方案实现都需要哪些设备的配合。一共涉及到4类设备，分别是万兆交换机、万兆NAS、万兆PC网卡及万兆网线或光线（含SFP+模块）。下面逐一来看4类设备楼主的选择。
1、万兆交换机

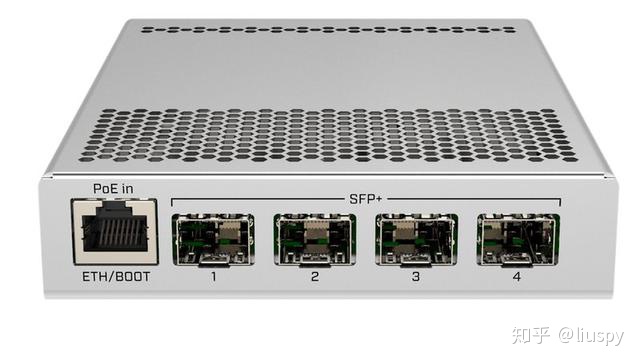

对于PC到NAS的联通，其实不用交换机直接点对点也是完全可以实现的，可以省去一个交换机的钱。不过考虑到未来万兆设备的增加，还是应该部署万兆交换机的。考虑到预算不多，所以万兆交换机就需要尽量压低成本了，本来想选购MikroTik的CRS305-1G-4S+IN万兆五口交换机来的，不到900的售价应该是目前最便宜的万兆交换机了。
同时间楼主发现了威联通的QSW-308-1C 11口交换机，价格虽然比MikroTik高了一些，但优势是网口多，正好符合本次方案的需求。采用了8千兆网口+2万兆SFP网口+1万兆电口的设计，非常符合家庭少量万兆设备的部署需求，同时8千兆网口又可以连接其他的千兆设备。完美，就选这款了

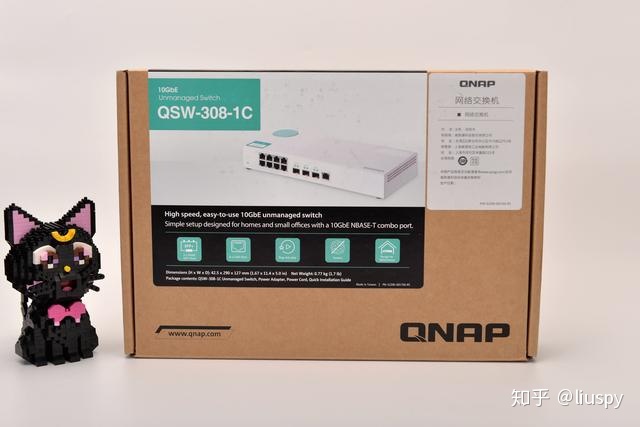

▼威联通QSW-308-1C是一款定位于家用入门级小型万兆交换机，支持几乎目前所有的有线网络接口，千兆网口+万兆SFP+光纤端口+万兆电口（支持1G、2.5G、5G、10G速率）
▼采用了无风扇超静音设计

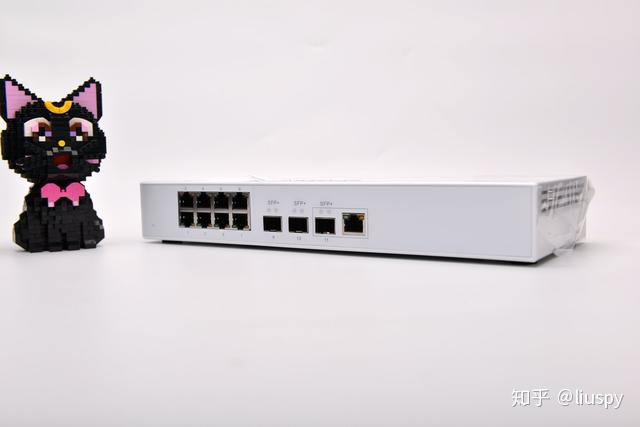

▼外形设计轻巧简约

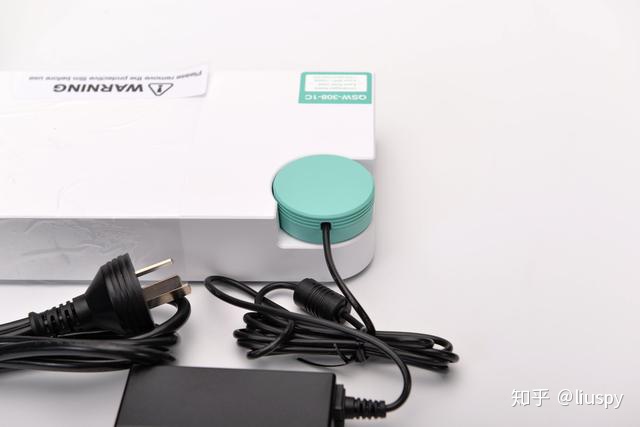

▼独特的机身后置圆形DC电源插头，采用了90度旋转式设计

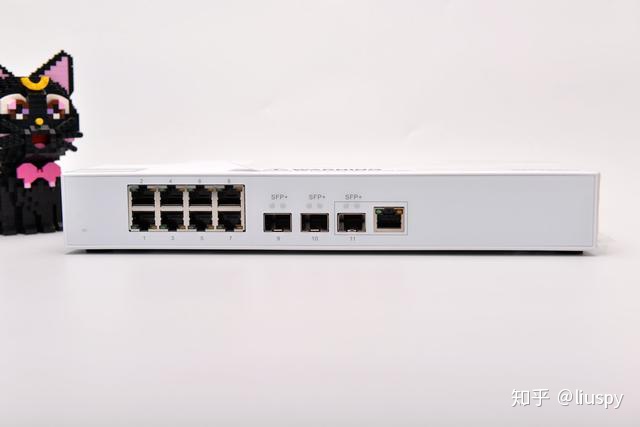

▼选择这款交换机最主要的原因还是其接口丰富，能够满足家用小型万兆网络的需求。除了常规的8千兆网口外。还提供了2个SFP+光纤端口，和1个SFP+/RJ45复合端口，总共可以接入3台万兆的设备，可以满足家用万兆的设备使用。SFP+/RJ45复合端口的设计使万兆载体选择更加的灵活，既可以使用传统光纤，也可以使用6类网线传输。

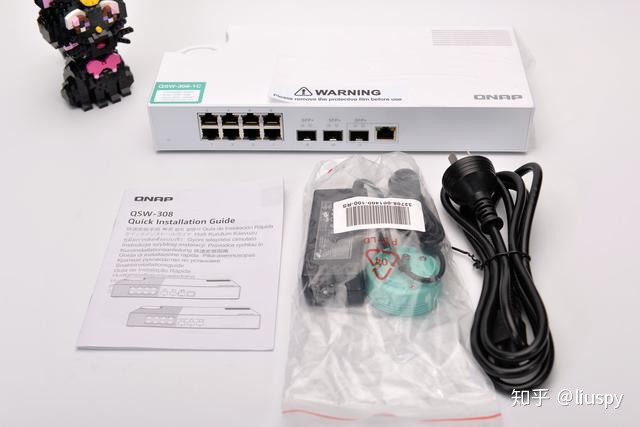

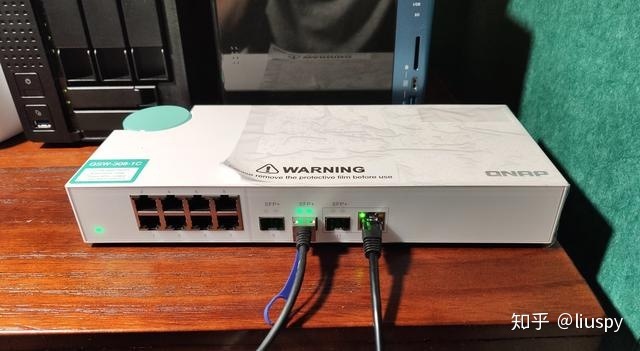

▼测试的时候，同时接入了2台万兆设备
威联通QSW-308-1C是市场为数不多为家用设计的万兆交换机，对于家用万兆入门用户来说是一个不错的选择。提供了两种万兆端口，同时提供8个千兆的常用网口，一个交换机即可解决所有问题。
2、万兆NAS选择
随着消费者对NAS产品需求的提高，NAS的产品越来越多。主流的群辉、威联通的品牌机产品线覆盖非常全面。但涉及到万兆的时候，能够实现的产品就不多了，而且价格一个比一个贵，毕竟万兆产品都是站在食物链顶端的存在。
目前市场上能够找到最便宜的万兆NAS品牌机就是威联通的TS-532X，提供了3个3.5寸常规盘位及2个2.5寸SSD盘位。值得一提的是，配备了2个SFP+光纤端口，可以完美实现10G联通。相对于动辄5000+的万兆NAS，TS-532X活动时候2300左右的售价性价比非常不错

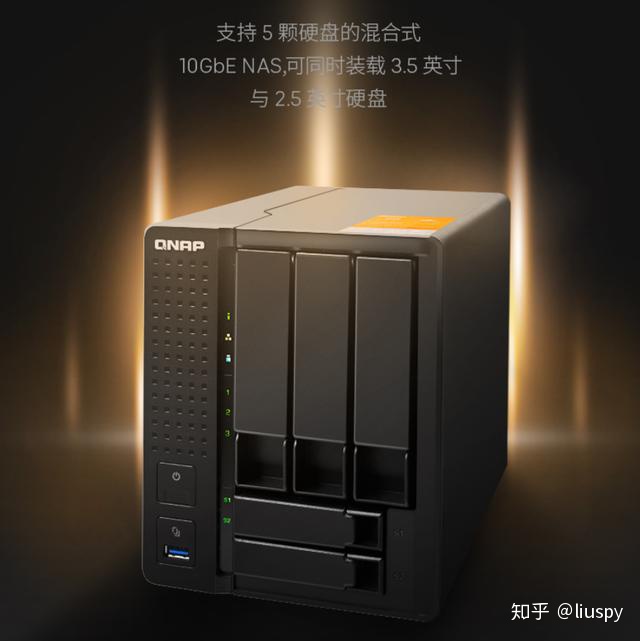

▼威联通TS-532X采用了五盘的3.5HDD+2.5的SSD设计，SSD的加入可以为raid组提供不错的存储加速效果，为10G读写提供保障。另外这款机器体积小巧，三围220.8^148.2*182.5mm。适合家庭或者小型SOHO用户使用。

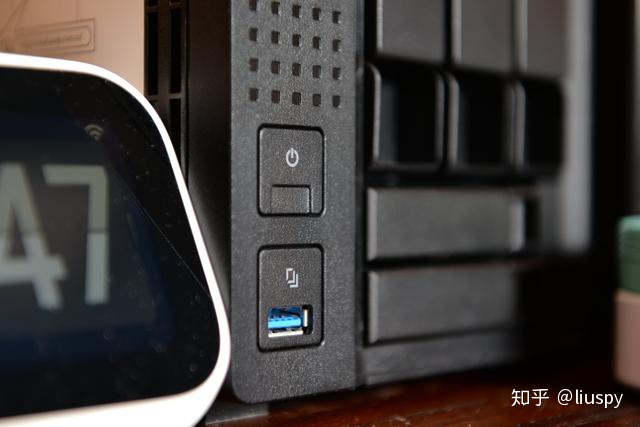

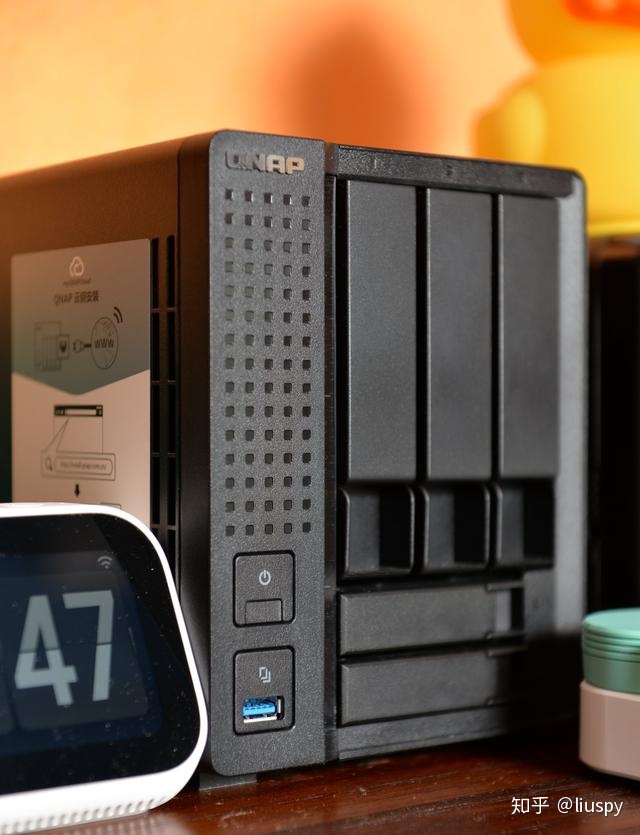

▼机器的做工没的说，符合大厂的品质

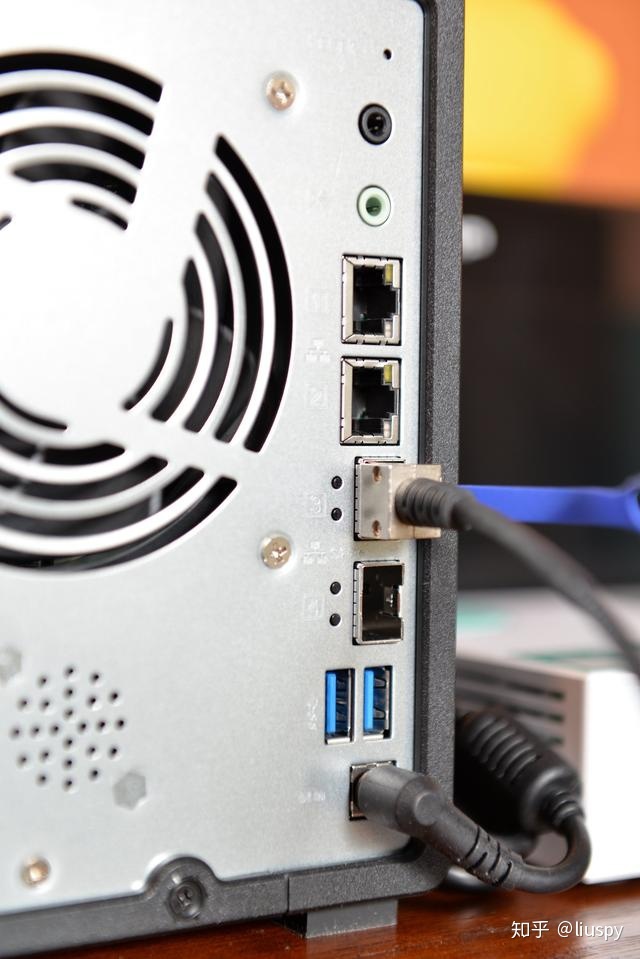

▼这款机器的亮点就在于在提供了双千兆网口的同时，还提供了2个SFP+光纤端口，可以轻松扩展到万兆的网络。
目前市面上万兆NAS产品除了DIY外，威联通TS-532X是性价比最高的万兆NAS了。所以对于想要体验万兆网络的朋友，而自己DIY NAS又有困难的朋友，TS-532X是入门最佳的选择。
3、万兆PC网卡
由于这套方案使用的万兆交换机同时支持SFP+光纤端口和万兆电口，因此PC的网卡选择余地就非常大了。如果出于经济新考量，目前的万兆SFP+网卡应该是最佳的选择，咸鱼上能够提供大量的服务器拆机网卡，价格在200-300左右就可以轻松拿下。
万兆电口的网卡相对贵一些，优势在于可以直接使用6类网线实现万兆的连接，对于已经布线的朋友也只能选择电口的网卡。

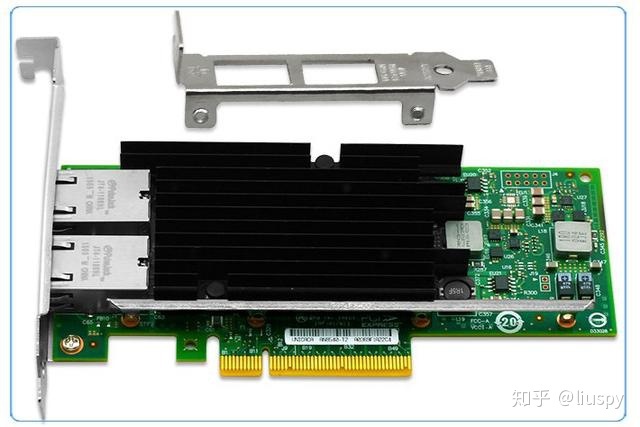

▼例如采用intel X540芯片的万兆电口网卡。插口为pcie 8X。
如果是支持pcie3.0协议的话，可以选择intel X550的芯片产品。

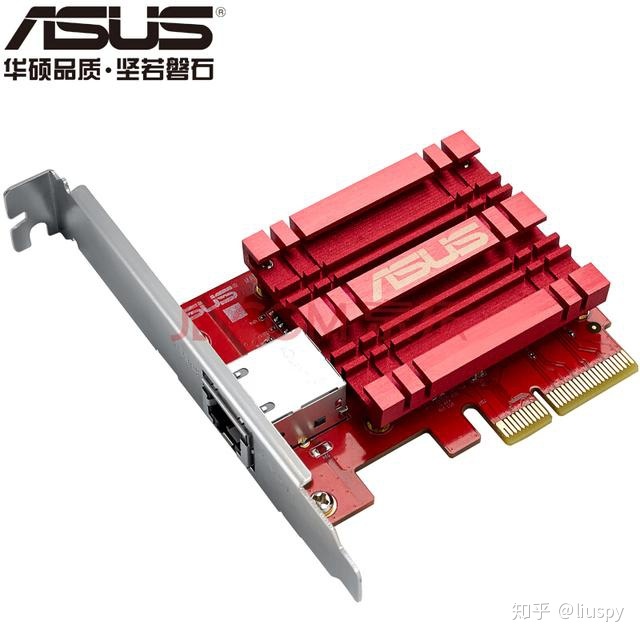

▼或者华硕也推出了一款万兆电口的产品。
4、万兆网线或光线（含SFP+模块）
对于万兆电口的连接就非常简单了，使用我们常规的6类网线就可以轻松实现。

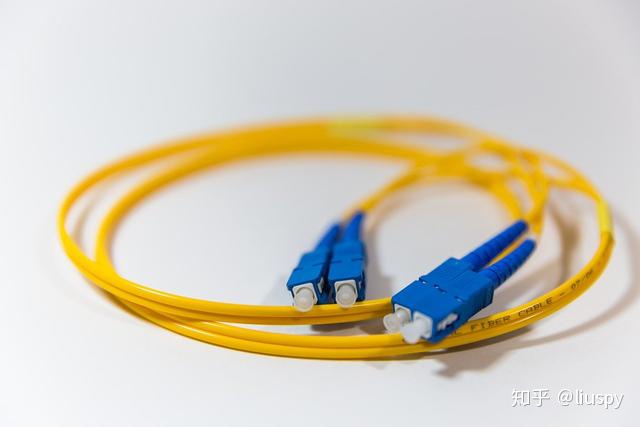

使用SFP+端口则需要购买专用的SFP+模块和成品光纤，需要注意的是一条光纤需要2个SFP+模块（PC网卡和交换机都需要SFP+模块）

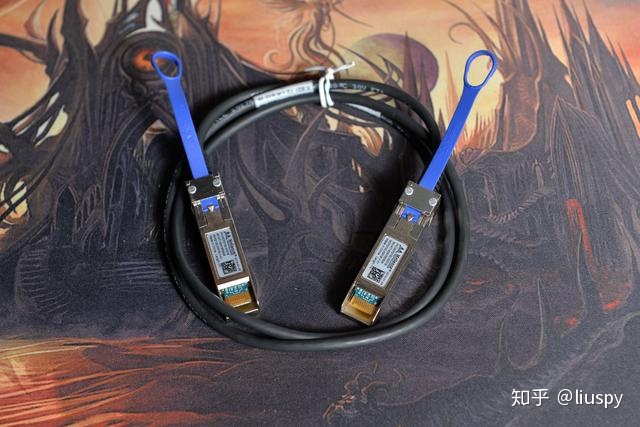

由于需要分别购买模块和光纤比较麻烦，所以楼主直接购买了堆叠直连线缆，即插即用非常的方便，关键是价格也更为的合理。
像楼主使用的这种堆叠直连线缆直接集成了2个sfp+模块，全新价格100左右1条，咸鱼二手的甚至只有40元。性价比更高一些。（购买时候首先要咨询sfp+模块的兼容性）
四、万兆网络部署体验
设备到齐后，直接接上电源，网线依次接通就能用了。把威联通TS-532X硬盘插满，3块3.5寸组raid5，为了实现万兆的读写速度，只使用机械硬盘还是不够的。因此需要把SSD也安装上去进行加速。

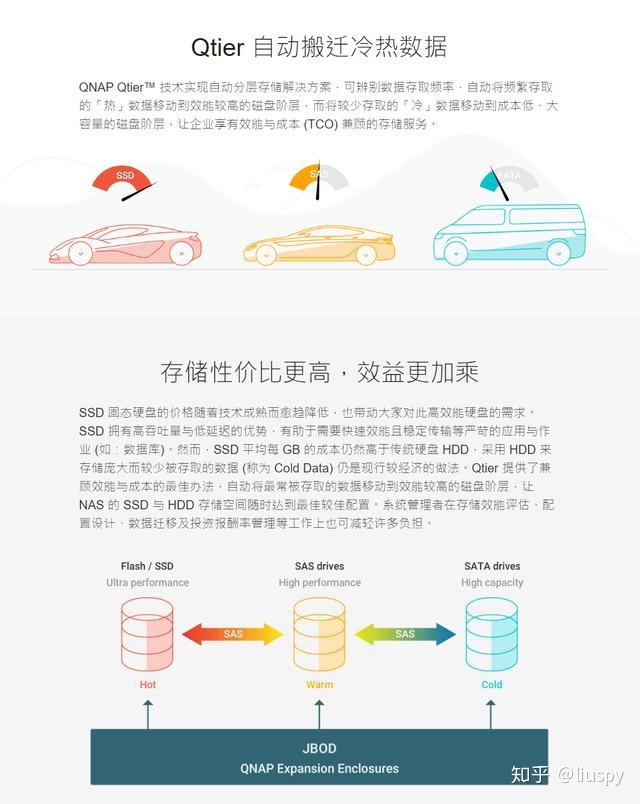

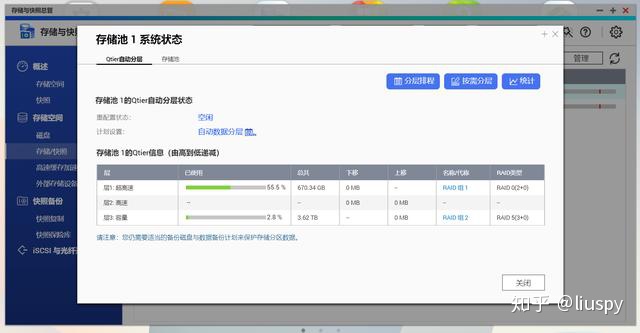

▼利用Qtier自动分层建储存池，实现SSD的加速。

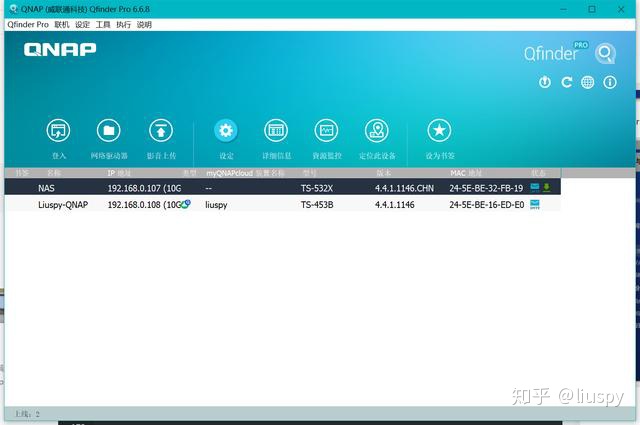

▼利用Qfinder Pro在电脑端添加网盘映射

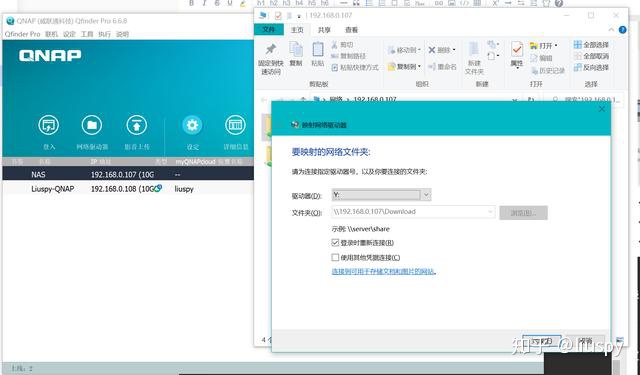

▼映射网络驱动器

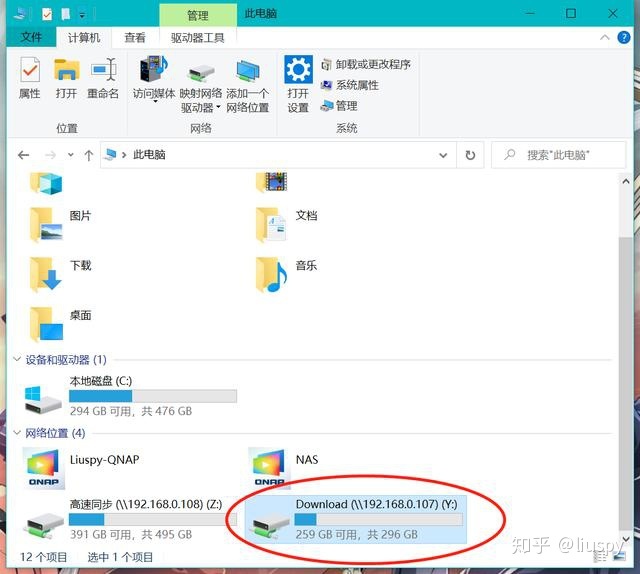

▼通过Windows的SMB协议挂载成功的网络驱动器

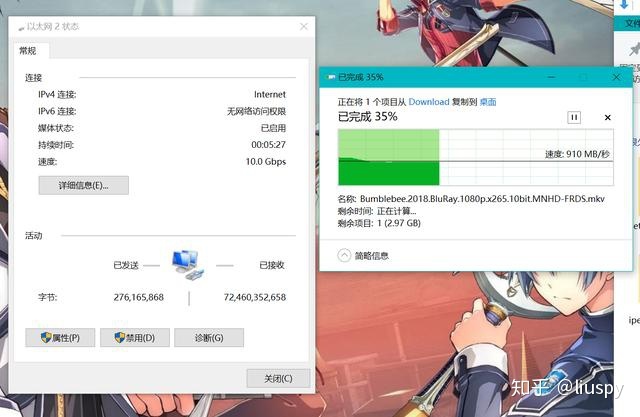

▼NAS端的10G连接速度已经实现了

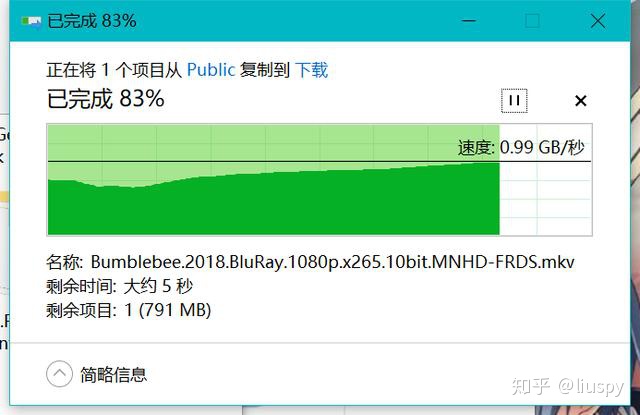

▼测试SMB协议下的传输速度顺利达到900MB+，考虑到SMB协议的效率问题，这已经基本接近10G的满速了，不错不错美滋滋!
五、尾声
这几年万兆的设备正在逐渐降价，向家庭化发展，类似楼主的这套方案价格已经下探到4000的区间，相比之前过万的价格，已经有了大幅的跳水。全套下来合计：2300（威联通TS-532X）+1500（威联通QSW-308-1C交换机）+300（PC万兆SFP+网卡）+100（万兆堆叠直连线缆）=4200元。对于有万兆需求的家用用户，这套方案的优势还是明显的，4000左右的价格包含了NAS在内的全套产品，而且万兆交换机的接口齐全，可以兼容各种类型的网络设备，家用再合适不过了。
