CAD视口设置教程:

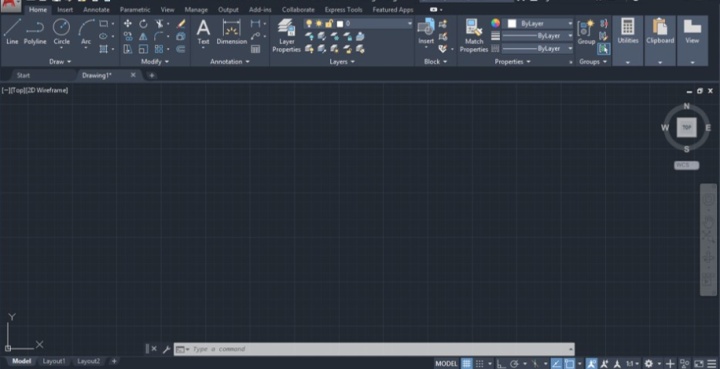

步骤1:在工作屏幕顶部,有一个功能区,其中包含许多选项卡,例如“主页”选项卡,“插入”选项卡,“查看”选项卡,“注释”选项卡,以及用于管理此软件中其他命令的更多选项,在此之下,我们有一个工作项您可以将其理解为视口的窗口,在此工作窗口下方,我们有一些导航命令可用于在使用此软件制作项目期间处理我们的工作。

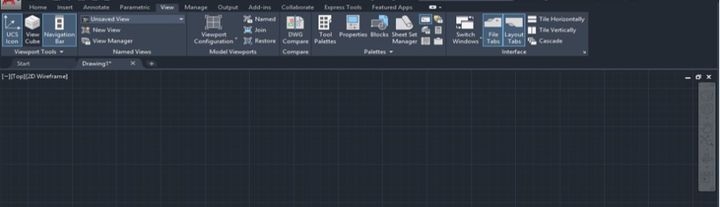

步骤2:转到该软件顶部功能区的“查看”选项卡。您可以在此栏中找到视口的不同组件。在此软件的视口屏幕中,我们在该软件的左下角具有UCS图标,该图标向您显示xyz平面方向,以便在该软件中进行任何绘图。

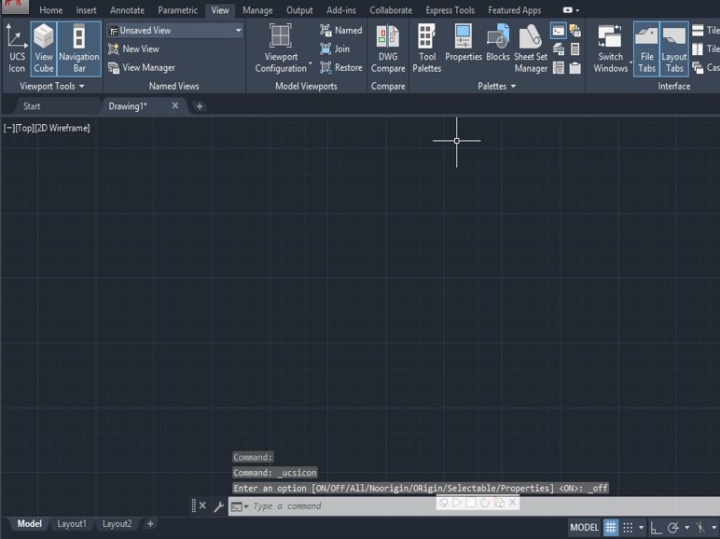

步骤3:通过单击“视图”选项卡的“视口”工具菜单的UCS图标选项,启用该图标。

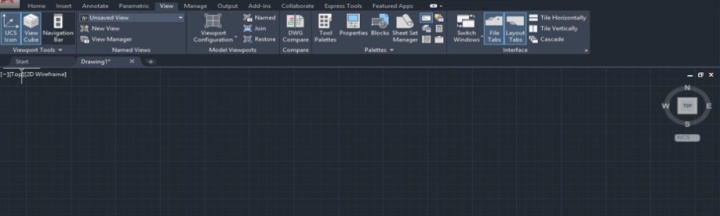

步骤4:该视口的下一个组件是位于视口屏幕右上角的View多维数据集。此视图多维数据集可帮助我们更改工程图的视图,例如,通过单击此多维数据集可以将视图更改为“前”,“右”,“左”或任何其他视图。


步骤5:您可以通过单击此软件“视图”选项卡的“视口”工具菜单的“视图立方体”图标来启用此视图立方体。


步骤6:视口屏幕上还有一个组件,即导航栏,通常位于视口的右侧。您可以根据需要更改其位置。


步骤7:您也可以通过在该软件的“视图”选项卡的“视口”工具菜单中单击“导航”选项的图标,将其从视口屏幕中隐藏。

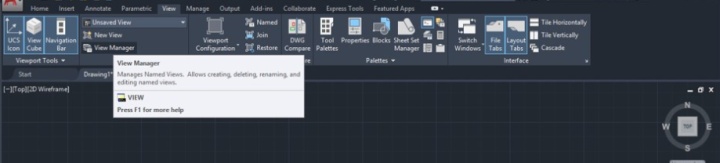

步骤8:您可以转到此软件的视图选项卡的“命名视图”菜单的“视图管理器”选项,以在视口屏幕上设置不同的组件后为视口指定特定名称,以备将来使用。


步骤9:单击此选项后,将打开“视图管理器”对话框。您可以从此对话框的“视图”选项列表中选择所需的视口。

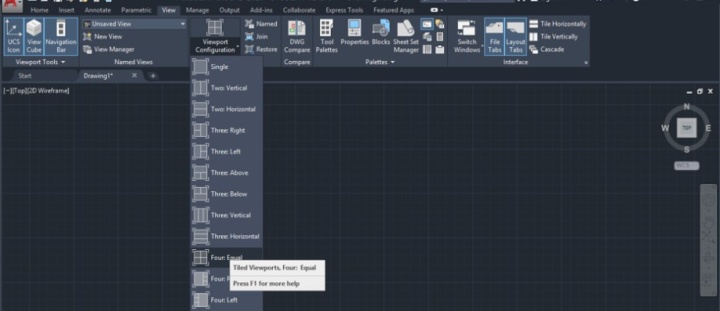

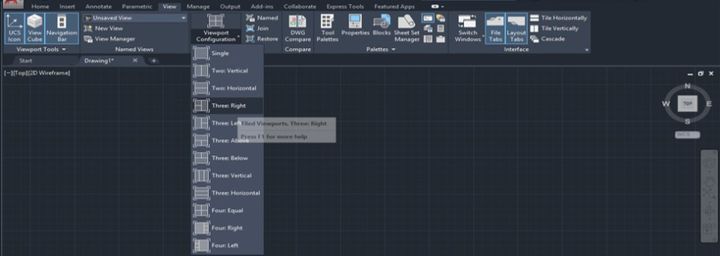

步骤10:现在,单击其软件的“视图”选项卡的“模型视口”菜单的“视口配置”选项的下拉箭头。将打开一个下拉列表。在此列表的此处,我们具有不同类型的视口样式,用于一次在视口屏幕上查看多个视口。您可以选择其中任意一个来简化此软件的工作,例如,您可以一次在视口屏幕上为两个垂直视口采用“两个垂直”选项,也可以选择三个视口选项的任何样式以在一个视口中具有三个视口。屏幕上的时间。


步骤11:让我们通过一个例子来理解它。我将从该列表中选择“四个等于”。用鼠标按钮单击此选项以使其具有它。您可以根据自己的需要服用。

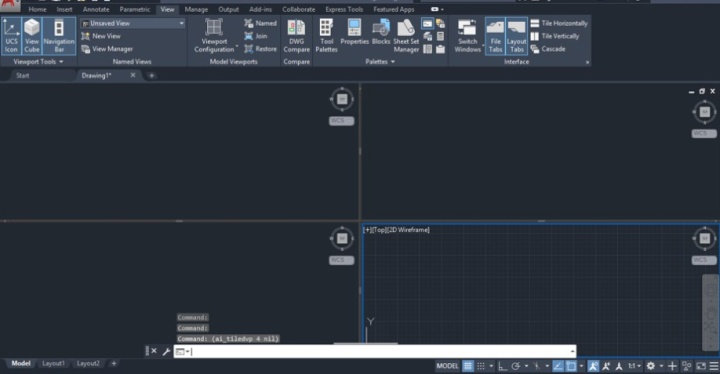

步骤12:现在,您的视口屏幕将变为四个视口,如下所示。在这里,我们一次在工作屏幕上有四个视口。

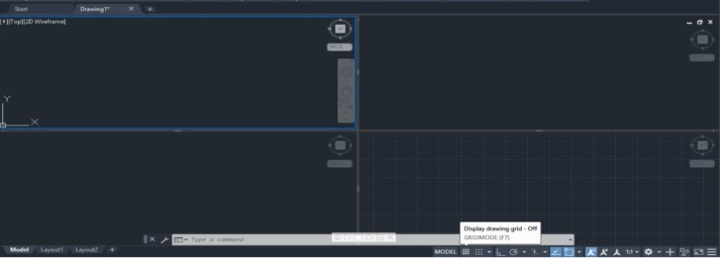

步骤13:您可以看到只有一个视口上有网格,因此您可以在每个视口上添加网格。要在特定视口上添加网格,请单击该视口,然后单击该视口,然后在该软件底部单击它,从导航命令栏中启用gird选项。

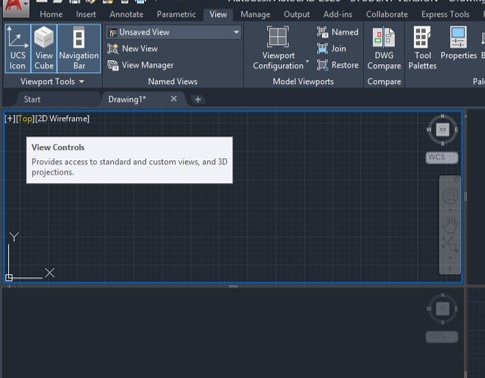

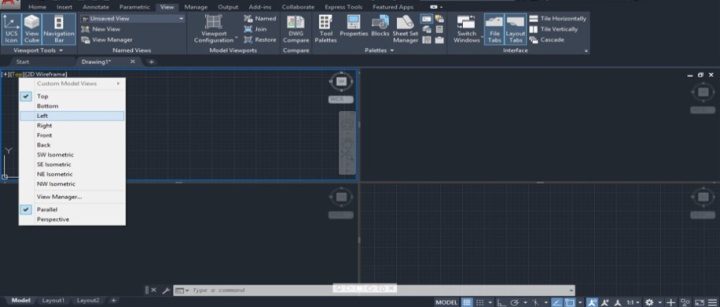

步骤14:现在,根据每个视口的“视图控件”选项,根据您的适应性来更改其他视口的视图。


步骤15:我将一个视口和一个SE等轴测视口。您可以根据自己的需要进行设置。

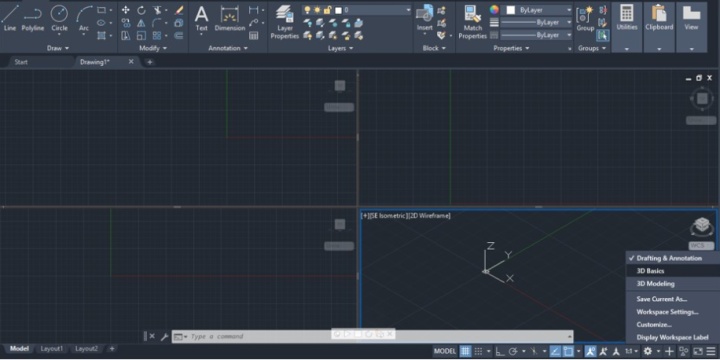

步骤16:现在让我们画些东西以便更好地理解。将此软件的屏幕更改为3d基础,以使位于该软件底端右侧的工作区切换器选项具有3d命令栏。

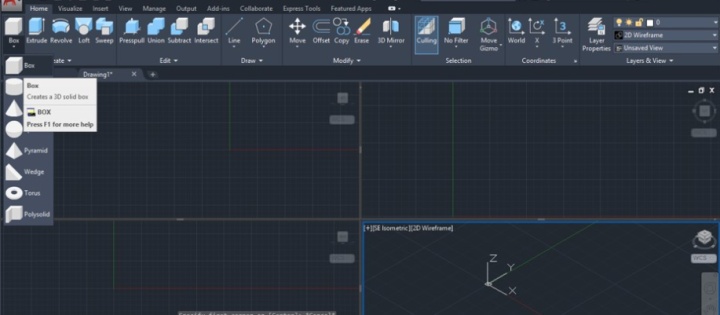

步骤17:现在,从该软件的“主页”选项卡的“创建”菜单中单击Box命令。

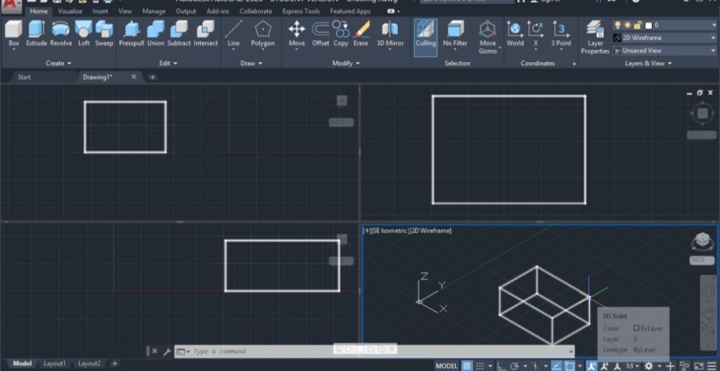

步骤18:现在转到任何视口并将其绘制。我将转到SE Isometric视口,并像这样绘制它。您可以看到在一个视口中绘制时,根据您选择的视图样式,此框的不同视图将在另一个视口中显示。


这样,您可以使用auto cad中的视口设置来简化该软件的工作并处理其参数。

结论:

现在,在阅读完本文之后,您可以了解Autocad中的视口,以及如何一次在视口屏幕上设置多个视口,从而使此软件的工作变得容易。您可以使用视口设置来制作一个良好的视口屏幕,这将对您的项目工作有所帮助。

在AutoCAD中,布局空间是用于精确控制图纸输出的一个强大工具。通过以下步骤,你可以创建特定的局部整打印比例: 参考资源链接:[CAD图纸空间布局技巧:快速创建局部图与打印设置](https://wenku.csdn.net/doc/d9cdy9wceg?spm=1055.2569.3001.10343) 1. 打开你的设计文件,并切换到布局标签页,这是你设置打印参数和创建的地方。 2. 选择图纸尺寸和打印机。在‘布局’选项卡中的‘页面设置管理器’内,选择合适的图纸尺寸,并确保打印机设置与你的实际打印设备相匹配。 3. 进行边距和打印区域的设置。在‘打印’对话框中,你应检查并整边距设置以确保图形不会被切割,并且打印区域符合预期。 4. 使用控制图。通过布局空间内的,你可以精确选择并显示设计的特定部分。你可以通过移动、缩放来只展示设计的某个区域,这样可以避免不相关的细节干扰。 5. 整打印比例。在的属性中,可以设置特定的打印比例。这一步骤是关键,因为它直接影响到最终的打印输出质量和比例准确性。 6. 完成布局后,返回模型空间,确认你的设计符合布局空间中的设置。 7. 最后,使用‘打印预览’功能来检查整体布局效果,确保打印输出符合预期。 在学习这些布局和打印设置技巧时,《CAD图纸空间布局技巧:快速创建局部图与打印设置》文档可以提供更详细的指导。这份资源不仅包含了上述操作的步骤和技巧,还涵盖了许多实用的小提示,能够帮助设计师在打印前进行更精确的设计整,确保最终的输出达到专业标准。 参考资源链接:[CAD图纸空间布局技巧:快速创建局部图与打印设置](https://wenku.csdn.net/doc/d9cdy9wceg?spm=1055.2569.3001.10343)
