今天给大家带来的干货是【基于ArcGIS的林业专题地图制作与输出】,欢迎大家收藏查阅!
1、数据处理
1.1新建小班图层及字段
目录树定位在czlj文件夹下,在Contents数据项中单击空白区域,在弹出的快捷菜单中选择New Shapefile命令,将弹出如图3-1所示的CreateNewShapefile对话框,并右键yjxb.shp图层,打开如图3-2所示的Shapefile属性对话框,依次键入SYQH(施业区编号)、LBH(林班号)、XBH(小班号)
三个字段,定义数据类型为短整型。
![94d3443757dc878c69d9b35bda750729.png](https://img-blog.csdnimg.cn/img_convert/94d3443757dc878c69d9b35bda750729.png)
图3-1 创建要素对话框
![1930ed1ec47423d3968793970bcb1fd2.png](https://img-blog.csdnimg.cn/img_convert/1930ed1ec47423d3968793970bcb1fd2.png)

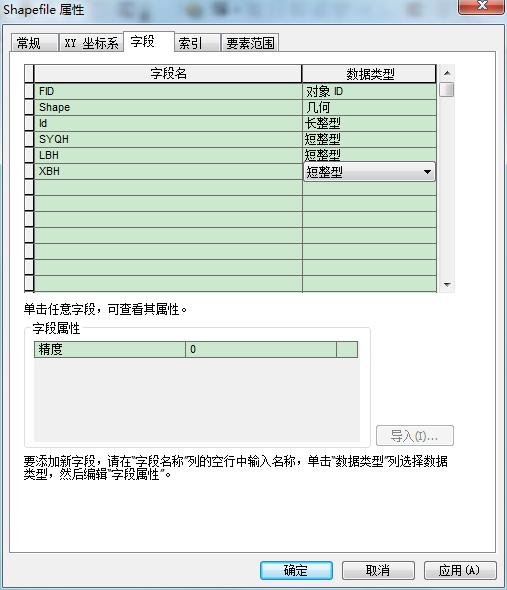

图3-2 Shapefile属性对话框
(向上滑动查看全部内容)
1.2小班区划的编辑和拓扑处理
(1)启动ArcMap,依次排列czlj文件夹下的yjbnd.shp、yjlb.shp、yjxb.shp、yj.img、yjtm.img、yjtmband8.img、slopeclass、aspectclass图层,合理排列好TOC的次序,设置好对应图层图框的颜色和宽度,如图3-3所示。
![8e2ff4d53b5a5fecb833399fee4cf9cb.png](https://img-blog.csdnimg.cn/img_convert/8e2ff4d53b5a5fecb833399fee4cf9cb.png)

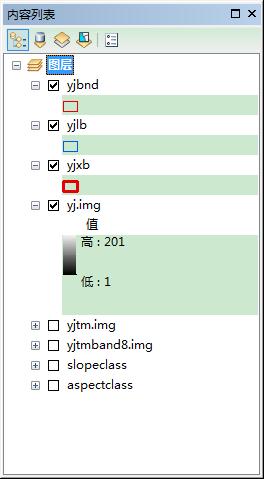

图3-3 TOC目录表
![3e724791a9e8339817b5debfd99aafef.png](https://img-blog.csdnimg.cn/img_convert/3e724791a9e8339817b5debfd99aafef.png)
(2)根据航空影像yj.img进行小班区划,分析过程参考TM遥感图片及坡度坡向分析数据,利用TopologyTasks下的Auto-CompletePolygon自动跟踪完成面,并根据调查数据完成XBH属性的录入,完成所有小班图层的处理,如图3-4所示。
![de3366681bcbcd786bd5e217e7b88c60.png](https://img-blog.csdnimg.cn/img_convert/de3366681bcbcd786bd5e217e7b88c60.png)
图3-4 小班区划边界及属性录入
![333ad7ea9dfb9d9393f38557ad54737a.png](https://img-blog.csdnimg.cn/img_convert/333ad7ea9dfb9d9393f38557ad54737a.png)
(3)拓扑处理
在小班矢量化过程
