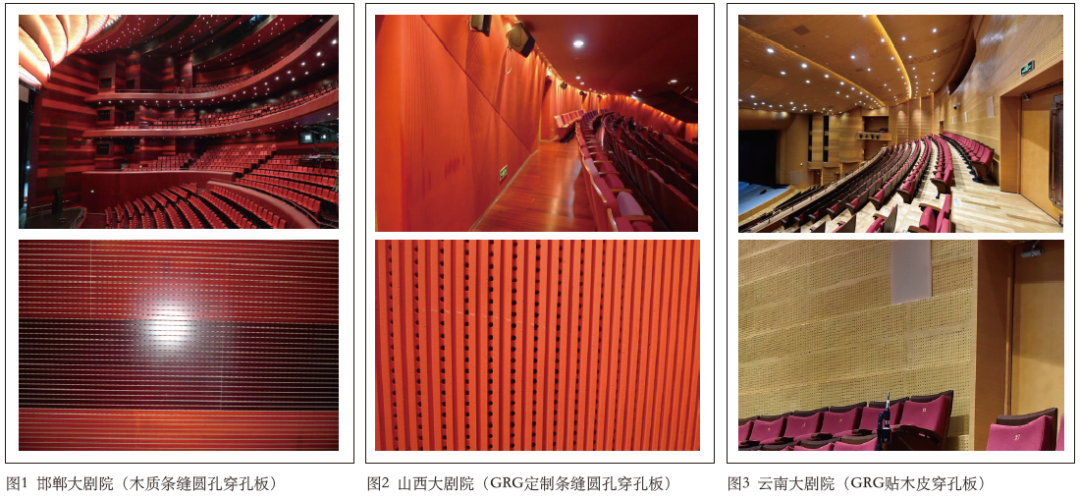

厅堂音质设计中，吸声构造运用较多的是穿孔吸声板(以下简称“穿孔板”)，主要是因为覆面的穿孔板可以与观众厅墙面的装饰风格相一致(图1～图3)。穿孔板后衬的吸声棉通常采用离心玻璃棉。

本文通过专业吸声模拟软件进行模拟分析，采用Beranek正常入射角的吸声计算模型，以图表形式直观地反映影响穿孔板吸声效果的10种因素。需要说明的是，吸声模拟软件模拟吸声结果和混响室实测数据会有一定的差别，只是从中寻找吸声系数的变化规律，供声学工程设计师选用吸声材料时参考。

1 常用穿孔板的构造和吸声特性

1.1

构造节点

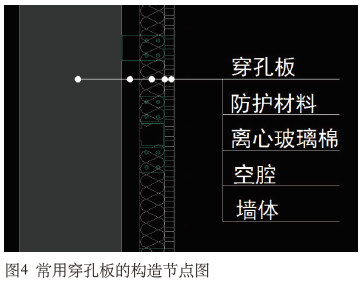

常用穿孔板的构造节点见图4。

1.2

吸声特性

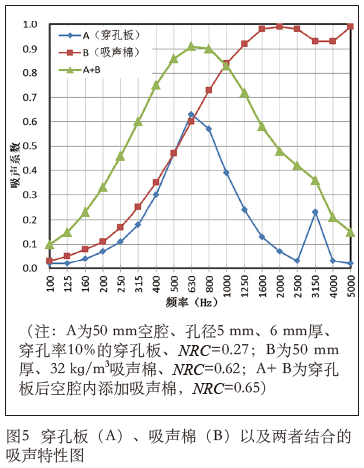

常用穿孔板的吸声特性是吸声棉(多孔性材料)的吸声特性与穿孔板的共振吸声特性的综合体现(图5)。需要说明的是，降噪系数NRC本为0.05的最小倍数，为了观察细微变化规律，本文NRC的值并没有取0.05的最小倍数。密度单位kg/m³，在图表中简化为k。

吸声棉的吸声系数从低频到高频逐渐升高；穿孔板的共振吸声特性为有一个共振吸声峰。穿孔板后空腔内添加吸声棉，可以拓宽和增大共振吸声峰。合理配置这两种吸声构造可以互相弥补不足，得到所需要的吸声效果。

2 影响穿孔板吸声构造吸声效果的因素分析

2.1

穿孔板的厚度

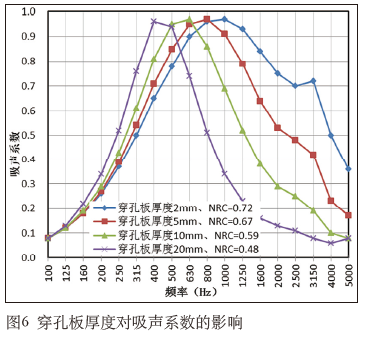

以“墙体+50 mm厚、32 kg/m³吸声棉+穿孔率10%、孔径4 mm的穿孔板”吸声构造为例，穿孔板厚度对吸声系数的影响见图6。可以看出，随着穿孔板厚度增大，吸声峰向低频移动，低频吸声系数增大较少，而高频吸声系数减小较多，NRC逐渐减小。

2.2

穿孔板的孔径

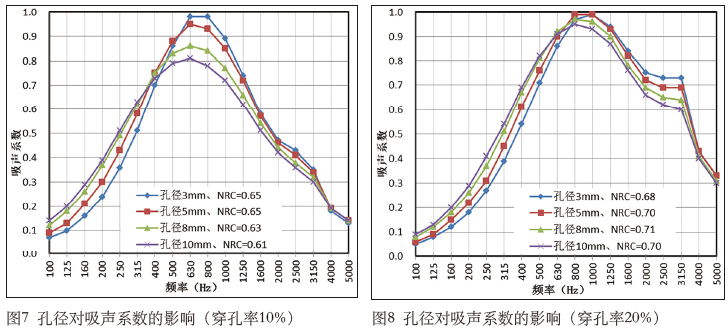

以“墙体+50 mm厚、32 kg/m³吸声棉+6 mm厚、穿孔率10%或穿孔率20%的穿孔板”吸声构造为例，穿孔板孔径对吸声系数的影响见图7～图8。可以看出，在穿孔率10%时，随着孔径增大，吸声峰减小，低频吸声系数增大，高频吸声系数减小，NRC逐渐减小，但变化不大。在穿孔率20%时，随着孔径增大，吸声峰变化不大，低频吸声系数增大，高频吸声系数减小，NRC变化不大。总体来说，穿孔板的孔径大小对NRC影响不大，但对吸声系数的频率特性还是有一定的影响。

2.3

穿孔板的开孔式样

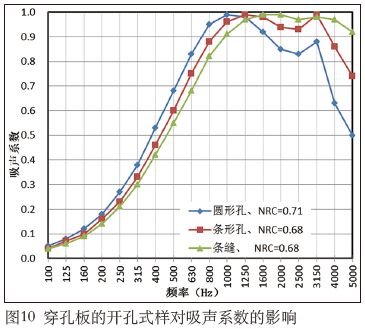

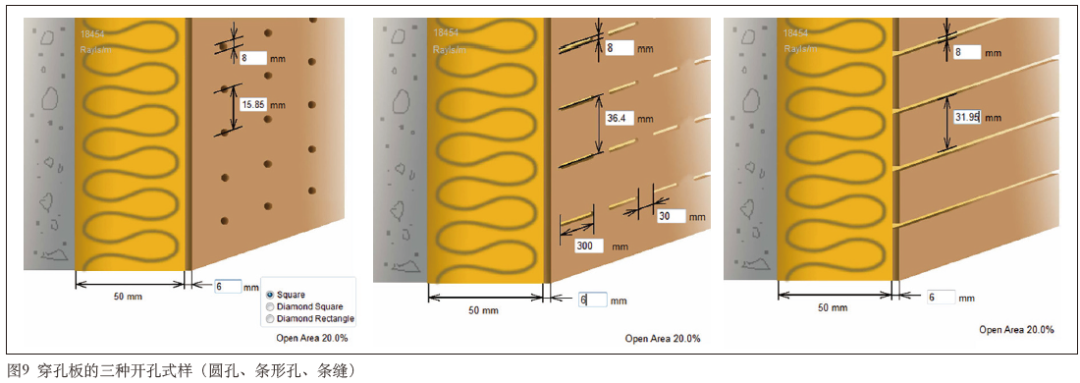

以“墙体+50 mm厚、32 kg/m³吸声棉+6 mm厚、穿孔率20%的穿孔板”吸声构造为例，穿孔板的开孔式样(图9)对吸声系数的影响见图10。可以看出，在同样穿孔率和厚度的情况下，随着单个孔的面积增大，低、中频吸声系数略有减小，而高频吸声系数略有增大，NRC变化不大。总体来说，穿孔板的开孔式样对吸声系数影响不大。

2.4

穿孔板的穿孔率

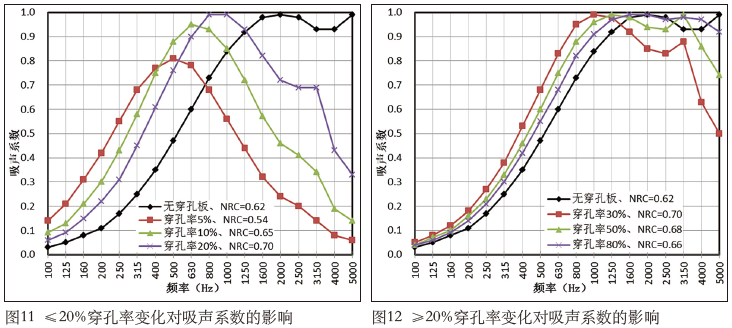

以“墙体+50 mm厚、32 kg/m³吸声棉+孔径5 mm、6 mm厚的穿孔板”吸声构造为例，穿孔板穿孔率对吸声系数的影响见图11~图12。可以看出，面层增加穿孔板后，低频吸声系数增大，高频吸声系数减小。随着穿孔率增大，吸声峰向高频移动，低频吸声系数逐渐减小(但仍大于无穿孔板的吸声系数)，而高频吸声系数逐渐增大，并接近无穿孔板的吸声系数，NRC先增大后减小，在20%～30%时达到最高。

有关文献描述“穿孔率≥20%就对吸声系数影响不大”的说法是欠妥的。显然在20%~30%，高频的吸声系数还是明显下降。

穿孔率达到50%左右时，高频吸声系数除了4 000 Hz(0.86)和5 000 Hz(0.74)略低以外，其它都在0.9以上。同时，低频吸声系数还有一定的提升。因此，达到50%穿孔率时，在声学上可以认为对板后吸声棉的吸声系数基本没有影响。

高频吸声系数在穿孔率达到80%左右时，才接近无穿孔板。这也是剧院扬声器前面的护面材料通常要求≥80%穿孔率的缘故。

2.5

防护材料

为了避免外界灰尘通过板孔进入离心玻璃棉堵塞孔隙，同时，也为了防止离心玻璃棉散入外界而造成环境污染，因此，在穿孔板与离心玻璃棉中间都会加一层防护材料。常用的防护材料为无纺布、透声织物和玻璃纤维薄毡等。

无纺布、透声织物和玻璃纤维薄毡等对吸声效果的影响非常微小，可以忽略不计。需要说明的是，玻璃纤维薄毡透声性能比较好(图13)，不同于室外声屏障包裹吸声棉的无碱憎水玻璃丝布(图14)。由于无碱憎水玻璃丝布涂了特殊防水涂层，其吸声影响是低频吸声有所增大，中高频吸声减小较多(图15)。

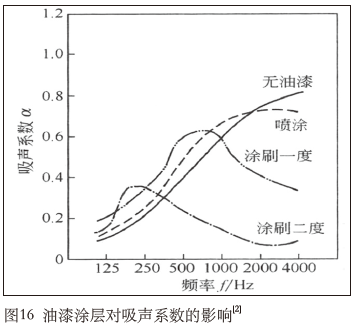

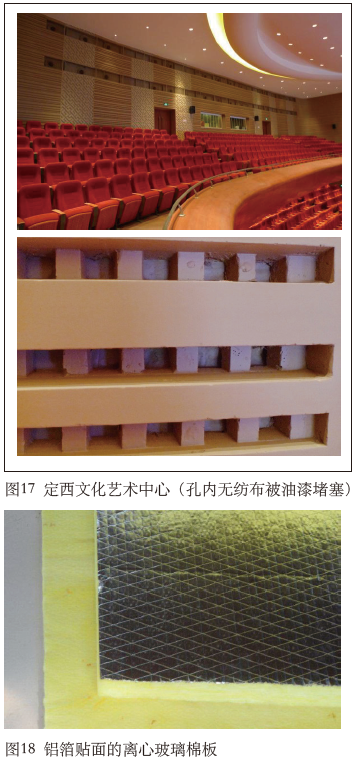

如果无纺布和透声织物表面喷涂或涂刷油漆，将会堵塞透气孔，相应的声阻会增大，导致中高频吸声系数大幅下降，低频吸声系数略有提高(图16)。甘肃定西文化艺术中心大剧院的GRG装修面层喷涂油漆时，把孔洞内的无纺布也喷涂上油漆(图17)，导致无纺布的透气孔堵塞，中高频吸声系数大幅下降，表现在实测混响时间的高频部分偏长。

有些施工单位为了方便，直接采购带铝膜(或铝箔纸)的吸声棉(多用作风管保温，图18)。铝膜可起到防潮、防尘的作用，对低频吸声有提高作用。但是，对高频的吸声影响较大，其吸声特性如同喷了油漆涂刷一度的无纺布。

2.6

吸声棉的厚度

以“墙体+ 32 kg/m³吸声棉”吸声构造为例，吸声棉的厚度对吸声系数的影响见图19。可以看出，随着吸声棉的厚度增大，低中频吸声系数明显增大，高频吸声系数相对增大较少，NRC明显增大。

2.7

吸声棉的密度

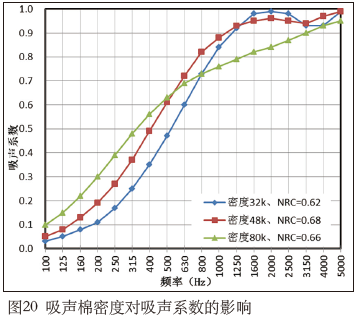

以“墙体+50 mm吸声棉”吸声构造为例，吸声棉的密度对吸声系数的影响见图20。可以看出，随着吸声棉的密度增大，低频吸声系数增大，而高频吸声系数减小，NRC略有增加。

2.8

空腔的位置

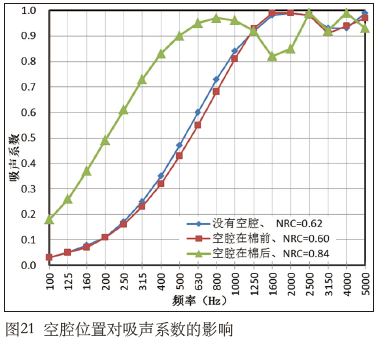

以“墙体+50 mm厚、32 kg/m³吸声棉，空腔厚度为50 mm”吸声构造为例，空腔位置对吸声系数的影响见图21。同样的空腔布置在吸声棉的前面和后面，吸声效果有明显的区别。显然，空腔布置在吸声棉的后面，吸声效果更好，主要表现在低中频吸声系数得到较大提升；空腔布置在吸声棉的前面，和没有空腔的吸声效果基本一样。

2.9

吸声棉后的空腔深度

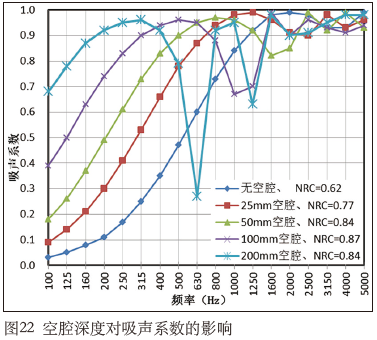

以“墙体+空腔+50 mm厚、32 kg/m³吸声棉”吸声构造为例，吸声棉后的空腔深度对吸声系数的影响见图22。可以看出，随着吸声棉后空腔深度的增大，低频吸声系数增大，而高频吸声系数有起伏，NRC增大。总体来说，增加空腔深度，虽然低频吸声系数得到明显增大，但中高频也出现明显的吸声低谷，而且空腔越大，吸声低谷越明显(注：实际测试报告中吸声低谷并没那么明显)。

一般墙体(混凝土或砌块粉刷墙)都是刚性壁，当空腔深度等于1/4波长的奇数倍时，相应的频率可获得最大的吸声系数。因为离刚性壁面1/4波长处的声压为零，但空气质点的振动速度最大，因此，材料所起的摩擦阻尼损耗的声能也最大，从而使材料产生最大的吸声效果。空腔深度等于1/2波长处的声压最大，相应频率的吸声系数最小。

因此，“墙体+空腔+50 mm厚、32 kg/m³吸声棉”吸声构造的吸声效果，既包括声能通过多孔材料摩擦转变成热能的效果，也有空气质点振动损耗的声能。

2.10

外界条件

(1)湿度

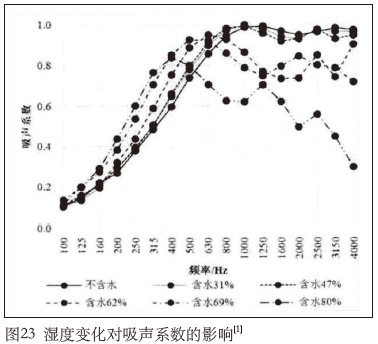

当湿度较大时，材料孔隙中含水量增大，部分孔隙会被堵塞，吸声性能下降。从图23可以看出，含水率在一定范围内(低于50%)时，离心玻璃棉吸声性能随含水率变化不明显；当含水率继续增加时，低频吸声系数略有增大，中高频吸声系数大幅减小。

(2)温度

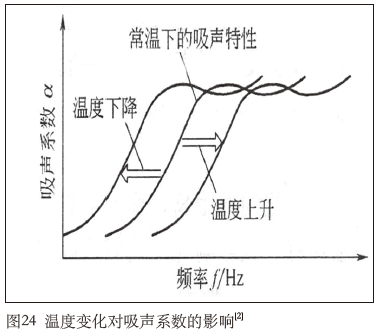

在常温下，温度对吸声棉的吸声系数几乎没有影响。温度变化引起声波波长变化，因此，吸声系数的频率特性作相应的移动。从图24可以看出，当低温时，吸声系数的频率特性向低频整体移动；当高温时，吸声系数的频率特性向高频整体移动。

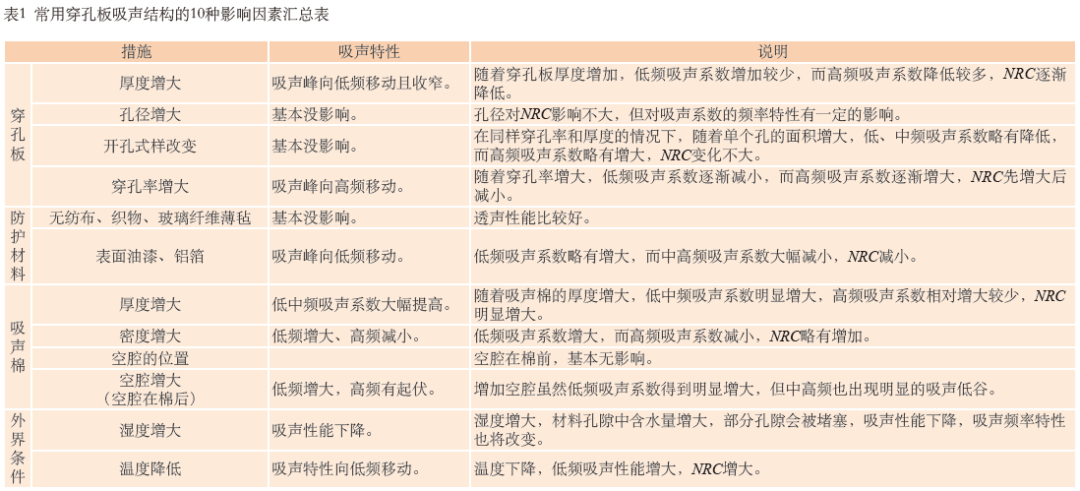

综上所述，常用穿孔板吸声结构的10种影响因素汇总见表1。

3 对实际工程应用的指导价值

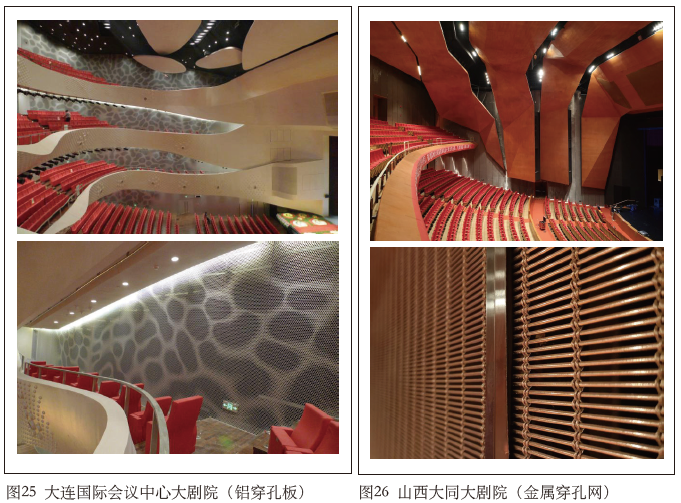

剧院观众厅的穿孔板多为木质、GRG、铝板或金属网。由于剧院防火要求越来越高，多要求采用A级防火材料，所以采用木质穿孔板将会越来越少。同时，由于扬声器容易激发铝板或金属网共振(图25~图26)而产生噪声，在剧院中采用的也不多。所以，GRG穿孔板在剧院观众厅运用越来越多。

3.1

改善吸声效果较明显的措施

增大离心玻璃棉厚度，是提高吸声效果较明显的措施，其中低中频增大最为明显。增大离心玻璃棉密度和空腔，效果同增大厚度，只是提高吸声效果稍弱一些。

3.2

空腔一定要设置在吸声棉的后方

在实际工程中，声学设计通常要求把空腔设置在吸声棉的后方(即吸声棉紧贴穿孔板放置)，施工单位则必须在墙体和吸声棉之间设置龙

骨和金属网，以避免吸声棉倒向墙体，施工相对比较麻烦。为了施工方便，很多施工单位经常把吸声棉靠墙放置，结果就是空腔没有起到提高吸声系数的作用。

3.3

空腔比较大时，应采取措施避免中频吸声低谷

降低中频吸声低谷的措施主要有四种。

(1)空腔深度不宜大于50 mm

从图20可以看出，空腔深度不宜超过50 mm，否则，中频的吸声低谷就很明显。

(2)提高吸声棉的密度

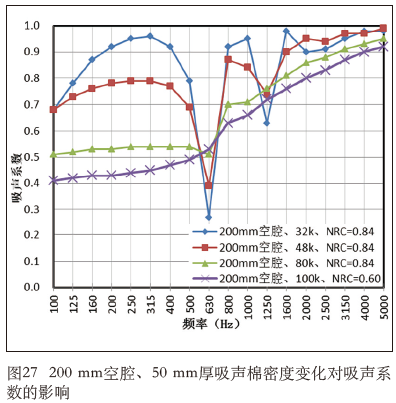

以中频吸声低谷比较明显的“200 mm空腔”为例，吸声构造为“墙体+200 mm空腔+50 mm厚吸声棉”。从图27可以看出，吸声棉密度达到80 kg/m³，可以有效减缓吸声低谷，但NRC也整体减小。

(3)提高吸声棉的厚度

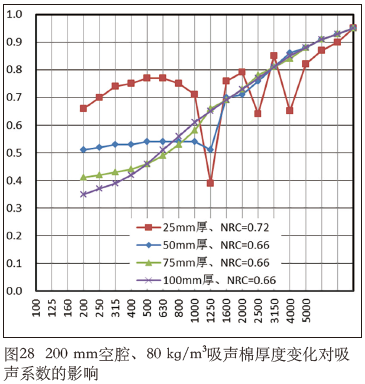

同样是“200 mm空腔”，吸声构造为“墙体+200 mm空腔+80 kg/m³吸声棉”。从图28可以看出，增加吸声棉厚度，可以有效减缓吸声低谷。当厚度达到75 mm厚时，吸声低谷已经基本消失。

(4)加上穿孔率10%的穿孔板

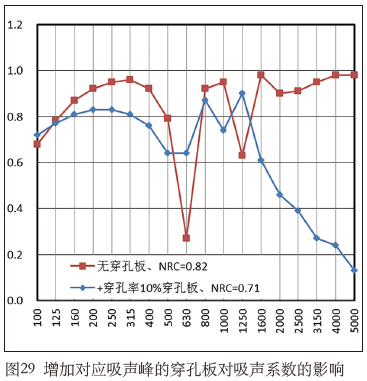

以中频吸声低谷比较明显的“200 mm空腔”为例，吸声最低谷在630 Hz。穿孔率10%的穿孔板的共振吸声峰也在630 Hz。从图29可以看出，将两者结合(墙体+200 mm空腔+32 kg/m³吸声棉+孔径5 mm、6 mm厚、穿孔率10%的穿孔板)，增加穿孔率10%的穿孔板确实有效减缓了吸声低谷，带来的副作用是高频吸声系数也大幅下降。

3.4

穿孔板还应考虑高频扩散造型

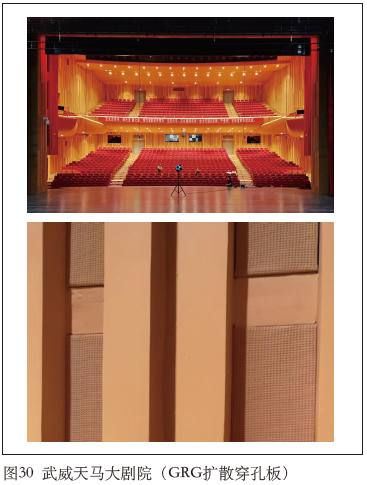

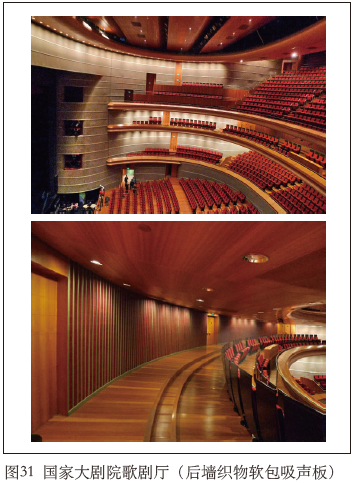

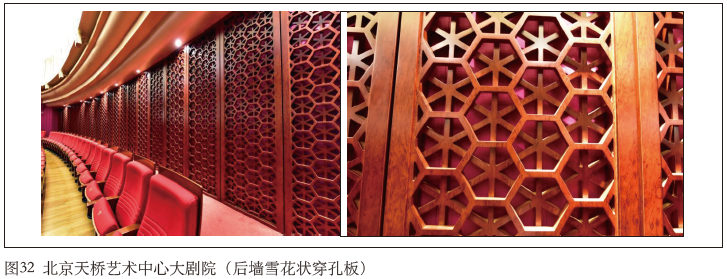

实际工程中，穿孔板需要和周围装饰用材相一致(多为GRG)，穿孔板的穿孔率一般并不高，多为5%～20%，如邯郸大剧院、山西大剧院。由于穿孔率不高，所以高频(≥2 000 Hz)的吸声系数并不高(图30)。在剧院建筑中，吸声材料多布置在后墙，既起到调节混响时间的作用，又避免来自后墙的回声。由于穿孔板高频吸声系数并不高，所以，来自后墙的高频回声依然有存在的风险。最好的办法就是穿孔板要做一定的扩散造型。2 000 Hz对应的有效扩散尺度为4.25 cm(1/4波长)，也就是说，扩散造型的凹凸尺度变化应不小于4.25 cm。
