【《排水工程》第30讲】

重要指数：★★★★

上一节主要讲解沉淀池的设计计算内容，详见《排水工程》第29讲。

本节主要讲解四种沉淀池的具体构型应用及设计，包括平流沉淀池、竖流沉淀池、辐流沉淀池和斜板沉淀池。

01

平流式沉淀池

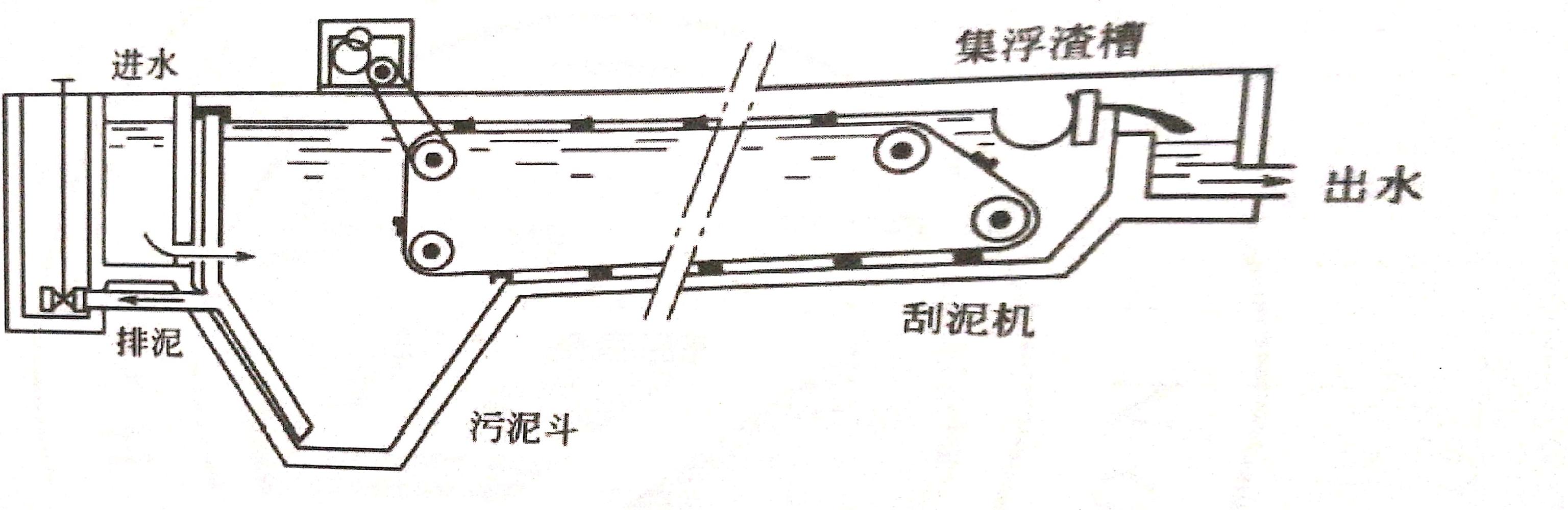

平流式沉淀池结构

关于平流式沉淀池，其分为5个区，分别如下所示：进水区、沉淀区、缓冲区、污泥区、出水区。

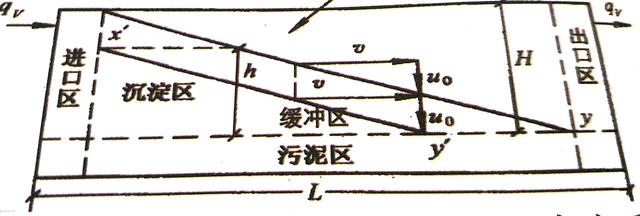

沉淀池5区分类示意图

关于平流式沉淀池的排泥，有两种方式：重力排泥和机械排泥，其中重力排泥采用单管或者多管排泥，而机械排泥多用于初沉池。

关于平流式沉淀池的设计与校核，一般采用表面水力负荷设计，采用沉淀时间校核或者水平流速校核。

《室外排水设计规范》对于平流式沉淀池的设计做出了如下规定。6.5.10条规定平流沉淀池的设计，应符合下列要求：

1. 每格长度与宽度之比不宜小于4，长度与有效水深之比不宜小于8，池长不宜大于60m；
2. 宜采用机械排泥，排泥机械的行进速度为0.3~1.2m/min；
3. 缓冲层高度，非机械排泥时为0.5m，机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m。
4. 池底纵坡不宜小于0.01。

02

竖流式沉淀池

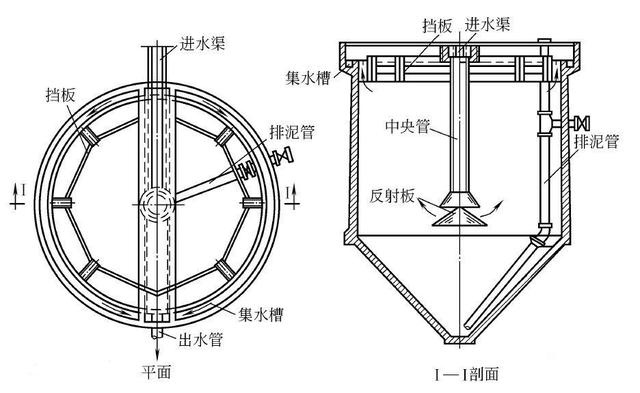

竖流式沉淀池

关于竖流式沉淀池的设计原则，《室外排水设计规范》6.5.11规定：竖流沉淀池的设计，应符合下列要求：

1. 水池直径(或正方形的一边)与有效水深之比不宜大于3；
2. 中心管内流速不宜大于30mm/s；
3. 中心管下口应设有喇叭口和反射板，板底面距泥面不宜小于0.3m。

对于本条的解读，可以总结为以下5个点：

1. 池径与池型，为了使池内水流分布均匀，池径不宜太大，一般采用4~7m，不大于10m，当＜7m时，澄清废水沿池周边流出；当＞7m时，应增设辐射集水支渠；
2. 径深比：指竖流沉淀池直径(或正方形池的一边)与有效水深之比；
3. 径深比大小：为了使水流在竖流沉淀池内分布均匀，径深之比不宜大于3；
4. 中心管内流速不宜大于30mm/s，防止水流冲击影响沉淀区的沉淀作用；
5. 中心管下口设喇叭口和反射板，以消除进入沉淀区的水流能量，保证沉淀效果。

对于竖流沉淀池的设计需要注意以下3点：

1. 可以作为二沉池但最好不做，并且沉淀效率低于平流池和辐流池；
2. 静水压力h指的是液面到排泥管管中心的距离；
3. 静水压力大小与排泥难易程度正相关。

03

辐流式沉淀池

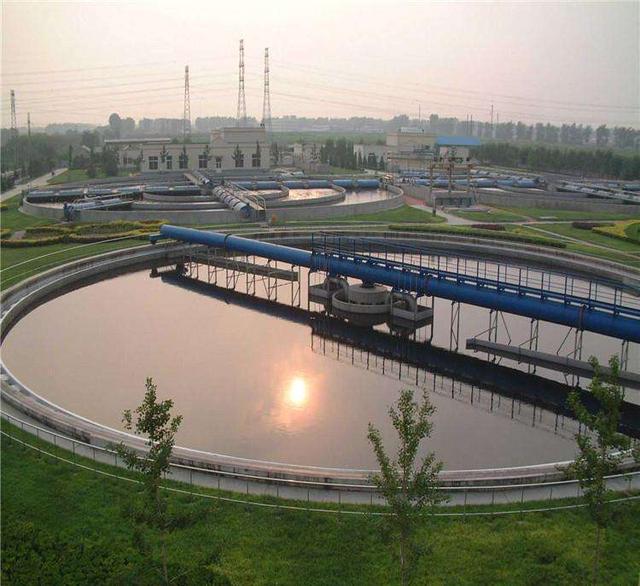

辐流式沉淀池

辐流式沉淀池的分类有两种，一种是向心辐流式，一种是普通辐流式。其中向心辐流式就是周进周出的进出水形式，普通辐流式就是指的中进周出的进出水形式。向心式周进周出沉淀池更有利于发掘沉淀池潜力，并且出水位于离中心点R处(也就是沉淀池的周边池壁处)容积利用率最高，越靠近池中心点容积利用率越低。

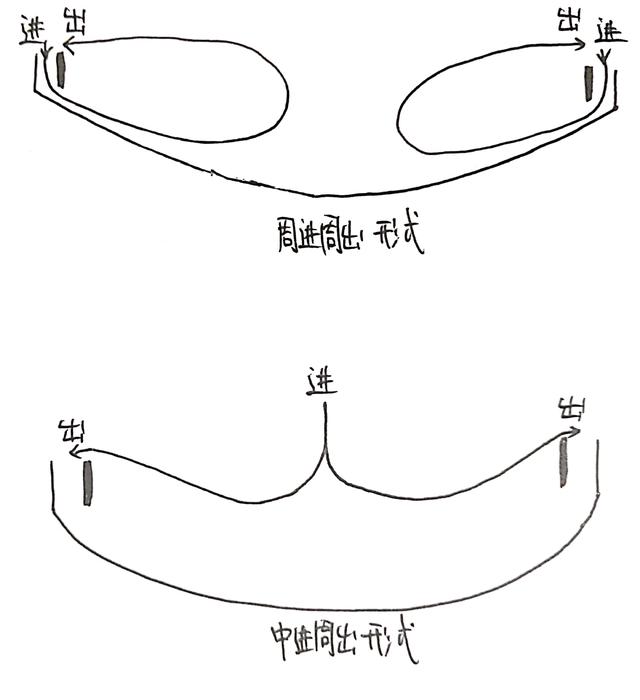

灵魂画法，但是周进周出的水流路径明显变长，所以更有利于发掘沉淀池潜力

关于辐流式沉淀池的设计原则，《室外排水设计规范》6.5.12条做出了规定：辐流式沉淀池的设计，应符合下列要求：

1. 水池直径(或正方形的一边)与有效水深之比宜为6~12，水池直径不宜大于50m；
2. 宜采用机械排泥，排泥机械旋转速度宜为1~3r/h，刮泥板的外缘线速度不宜大于3m/min。当水池直径(或正方形的一边)较小时也可采用多斗排泥；
3. 缓冲层高度，非机械排泥时宜为0.5m；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m；
4. 坡向泥斗的底坡不宜小于0.05。

04

斜板沉淀池

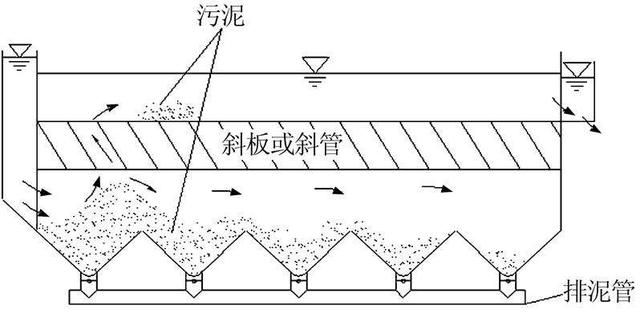

斜板沉淀池

关于斜板沉淀池，《室外排水设计规范》6.5.13条有以下说明：据调查，国内城镇污水厂采用斜板(管)沉淀池作为初次沉淀池和二次沉淀池，现有生产实践经验证明，认为在用地紧张，需要挖掘原有沉淀池的潜力，或需要压缩沉淀池面积等条件下，通过技术经济比较，可采用斜板管沉淀池。

那就引出一个问题，就是如何才能提高沉淀池沉淀效率？总结起来有以下3点途径。

1. 在沉淀区增设斜板(管)提高沉淀池的分离效果和处理能力；
2. 对污水进行曝气搅动以及回流部分活性污泥；
3. 可采用斜(管)板沉淀池，作为初沉池用，但不宜作为二沉池。

05

本节总结

本节主要介绍了四种沉淀池的类型，对于沉淀池的设计原则已经在上一节中说明，本节作为池型介绍，一般在知识题中考核。总结本节重点，有以下4个：

1. 沉淀池缓冲层高度计算原则(案例重点)；
2. 排泥时静水压力h(从水面到排泥管中心)；
3. 辐流式沉淀池的中进周出和周进周出的形式；
4. 斜板沉淀池不宜作为二沉池。

本节内容就到此为止，如果有任何疑问欢迎在下方留言区留言交流。
