【题头】

电磁感应问题是高中物理中的重、难点问题，它有机的电磁学、力学的知识结合在一起，并在分析问题中涉及到了能量、动量、牛顿定律等高中物理解决问题的方法。本次我们来讨论电磁感应中动生电动势的问题。

---

【例题】

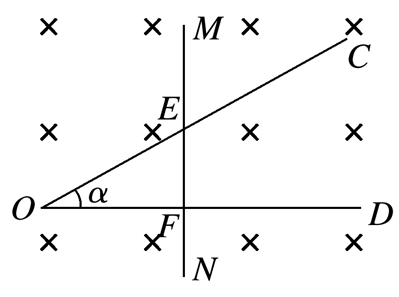

如图所示，金属三角形导轨COD上放有一根金属棒MN，MN⊥OD，拉动MN使它从O点以速度v在匀强磁场中向右匀速平动，若导轨和金属棒都是粗细相同的均匀导体，它们的电阻率相同，则在MN运动过程中闭合电路的(    )

A．感应电动势逐渐增大

B．感应电流逐渐增大

C．感应电流将保持不变

D．感应电流逐渐减小

【解析】

设导轨的顶角为α，电阻率为.

A．感应电动势为：感应电动势随时间不断增大，所以A正确;

BCD．感应电流为：

整个电路的总电阻：

计算得出：

式中各量恒定，则感应电流不变，故B错误，C正确，D错误。

故本题选AC。本题是动生电动势与电路问题相结合的问题。

---

【拓展】

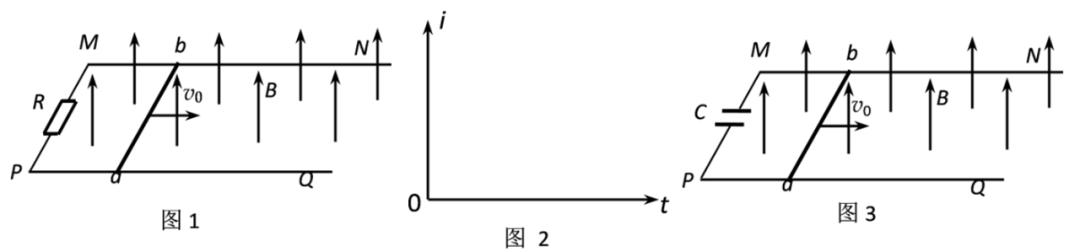

如图1所示，水平面上有两根足够长的光滑平行金属导轨MN和PQ，两导轨间距为l，电阻均可忽略不计。在M和P之间接有阻值为R的定值电阻，导体杆ab质量为m、电阻为r，并与导轨接触良好。整个装置处于方向竖直向上磁感应强度为B的匀强磁场中。现给ab杆一个初速度v₀，使杆向右运动。

(1)当ab杆刚好具有初速度v₀时，求此时ab杆两端的电压U；a、b两端哪端电势高；

(2)请在图2中定性画出通过电阻R的电流i随时间t变化规律的图象；

(3)若将M和P之间的电阻R改为接一电容为C的电容器，如图3所示。同样给ab杆一个初速度v₀，使杆向右运动。请分析说明ab杆的运动情况。

【解析】

试题分析

(1)求解产生感应电动势大小，根据全电路欧姆定律求解电流强度和电压，根据右手定则判断电势高低；

(2)分析杆的受力情况和运动情况，确定感应电流变化情况，由此画出图象；

(3)杆在向右运动过程中速度逐渐减小、由此分析安培力的变化，确定运动情况；根据动量定理求解最后的速度大小。

详解

(1)ab杆切割磁感线产生感应电动势：E = Blv₀

根据全电路欧姆定律：

ab杆两端电压即路端电压：

解得；a端电势高。

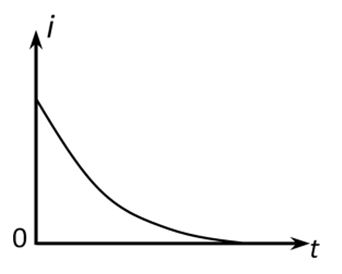

(2)杆在向右运动过程中速度逐渐减小、感应电动势逐渐减小，根据闭合电路的欧姆定律可得感应电流逐渐减小，通过电阻R的电流i随时间变化规律的图象如图所示：

(3)当ab杆以初速度₀开始切割磁感线时，产生感应电动势，电路开始给电容器充电，有电流通过ab杆，杆在安培力的作用下做减速运动，随着速度减小，安培力减小，加速度也减小，杆做加速度减小的减速运动。当电容器两端电压与感应电动势相等时，充电结束，杆以恒定的速度做匀速直线运动。

---

【品析】

此类电磁感应问题，以导体棒切割磁感线为切入点，综合考查了安培力、电阻定律及欧姆定律等知识点，要求学生首先理解题意，抽象出物理模型，选择适当的物理规律列出方程求解；此类问题综合性较强，能较好地考查考生综合分析问题与解决问题的能力。对于电磁感应问题研究思路常常有两条：一条从力的角度，重点是分析安培力作用下物体的运动状态；另一条是能量，分析电磁感应现象中的能量如何转化是关键。

---
