0805封装尺寸_硬件设计1|你真的了解电阻电容封装名称吗

对于硬件工程师来说，天天都在和各种各样的元器件打交道。而元器件中最多的恐怕就是电阻和电容了。

电阻电容的封装(PCB Footprint)一般是R或者C后面加上0603、0805之类的数字来表示。

如果我问你封装是C0805的电阻尺寸是多少？你肯定知道是说电容的尺寸大概是2.0mmX1.2mm。即便是你不记得这个尺寸的数字是多少，也大概在印象中知道这个电容有多大。

我们随便找一个电容(国巨的)来看看这个参数：

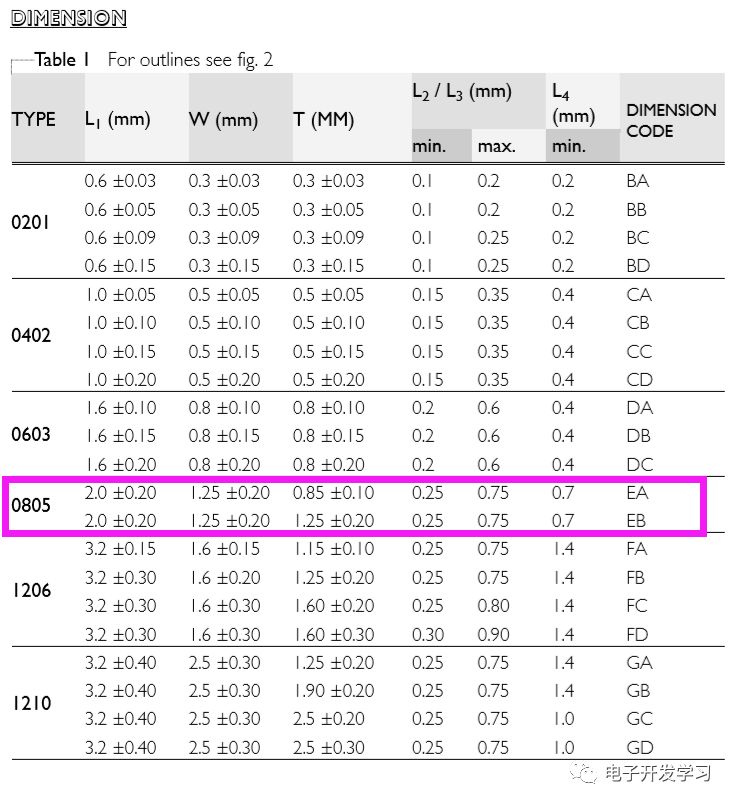

两行分别表示厚度为0.85mm和1.25mm的电容的尺寸信息。

这种封装表示是我们最常使用的，然而有时候我们会看到同一个器件会有两个截然不同的表示方式，例如我们打开Mentor Graphics IPC-7351 LP Wizard这个软件，然后找到电容，就会看到同一个电容的封装有两个表示方式：

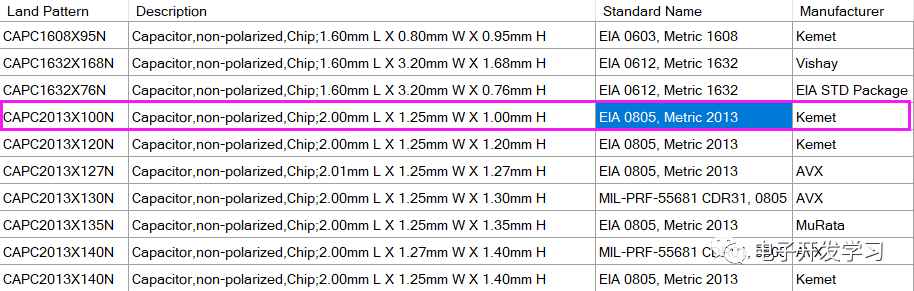

拿器件CAPC2013X100N来看，在描述中可以看到他的尺寸是2.0mmX1.25mm，而在后面的Standard Name也就是封装名称这一栏中，却有两个封装名称，一个是EIA 0805，一个是Metric 2013。那么这两个封装究竟是什么意思呢，我们究竟应该使用哪一种作为我们的封装名称呢？

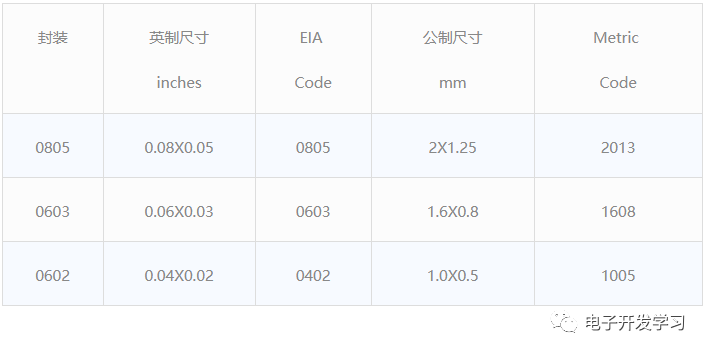

其实这个EIA和Metric是两种不同的尺寸代码方式。EIA是美国电子工业协会代码，0805中的08和05分别代表电阻或电容的长和宽，单位是英制单位。我们在上面看到的0805电容，长和宽分别是公制单位2mm和1.25mm，刚好对应的是英制的0.078inches和0.049incheses，四舍五入保留两位有效数字就是0.08inches和0.05inches。这也就是他的EIA代码是0805的原因。读文字不够直观，我们看下面的表格：

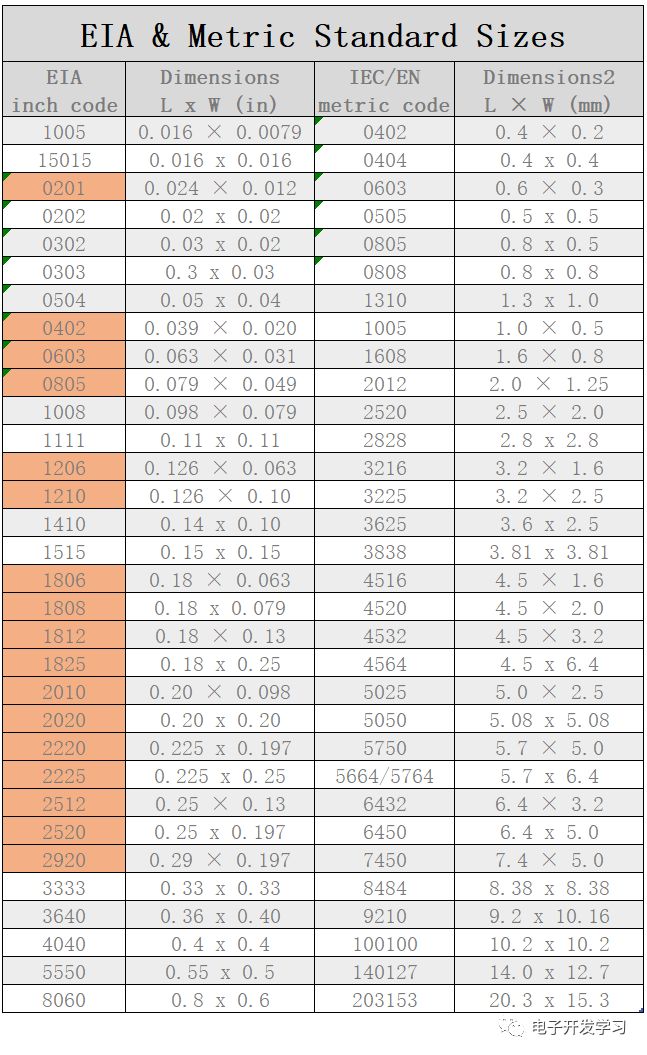

这样就可以比较直观的看出来了。我们平时用的是EIA Code表示的封装尺寸。下面还有一个更详细的表格(表格来自Microfarads；橘黄色标注表示是我们最常用的一些封装)：

明确了以上的一些关于封装和尺寸的概念，在选型的时候，我们就不会犯一些用错电阻电容封装的低级错误了。

喜欢以上内容的话，欢迎点在看、转发、留言讨论。如果内容有错误，也欢迎留言指正，谢谢。

---
