不管是3D软件，还是2D软件，为了提高工作效率和降低工作难度，都会有一些插件的。所以用好插件也是用好软件的一个基础。

插件分两种，一种是软件自带的插件，比如在SolidWorks中，自带的插件就有很多。如Motion，Simulation等等。这些插件可以帮助我们解决某一方的问题。比如Motion就是用来运动仿真，simulation就是用来有限元结构强度分析。

还有一种插件，是第三方开发的，主要用来解决某一类问题。比如今天涉及到的一个插件“今日制造”就是这类插件。

在很久以前，用SolidWorks绘制齿轮用的插件是GearTrax，这也是个不错的软件，可惜到2018就不更新了。 并且这款软件是需要破解的，破解就比较麻烦。 今天要介绍的方法就比较常规了。 不需要破解，也不需要花钱。 下载后安装直接就能使用。 就是前面提到的“今日制造”，也是之前的迈迪工具。 只不过现在改为网络版了。 不需要破解。下载后注册个账号就可以使用。 工具免费用。

下面进入正题。看看用这个插件在SolidWorks环境中是如何高效，精确的设计出齿轮的。 首先是安装“今日制造”这个软件。 这个软件是网络版的。网上就能下载。 也可以管我要下载地址。填写邀请码还能得到一些积分，用于标准件下载。

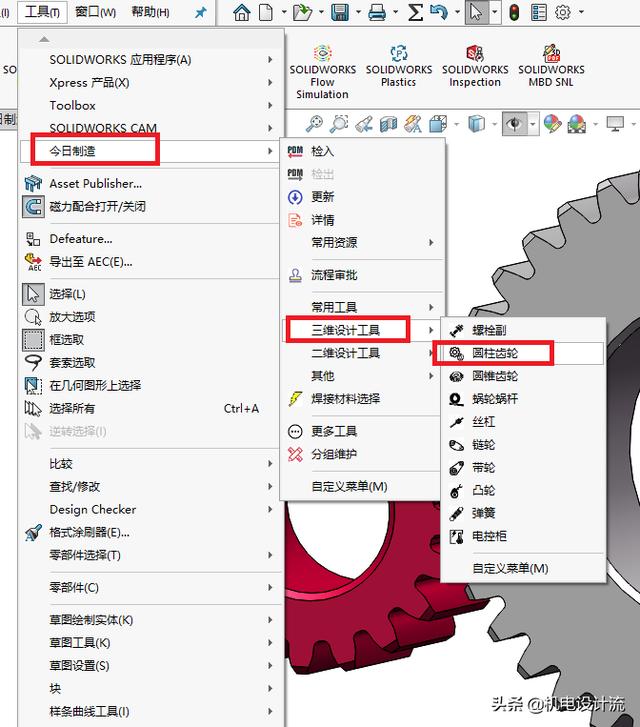

安装好今日制造后，会在SolidWorks中看到一个“今日制造”标签。在工具里也能找到。

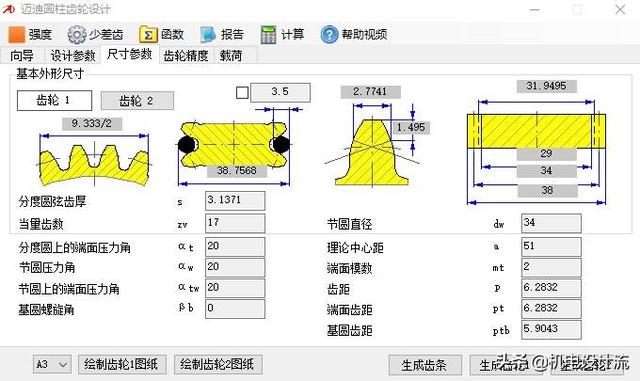

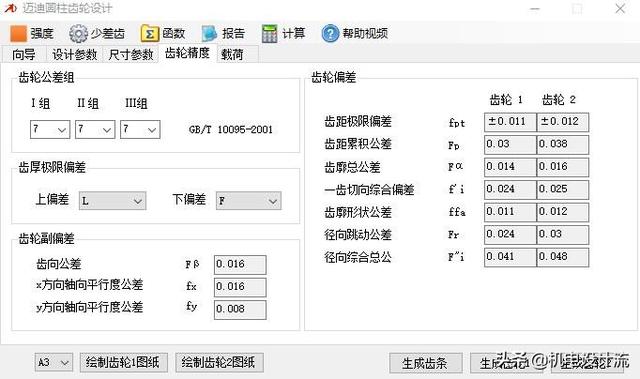

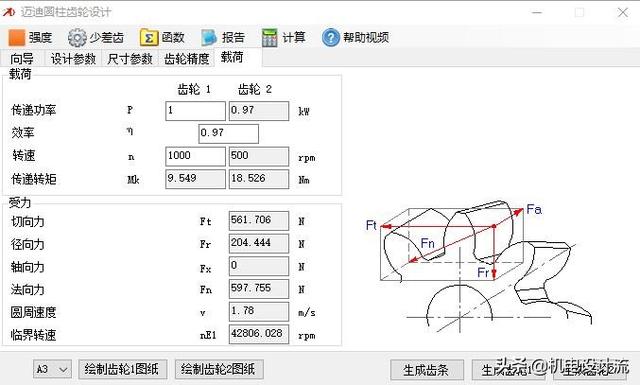

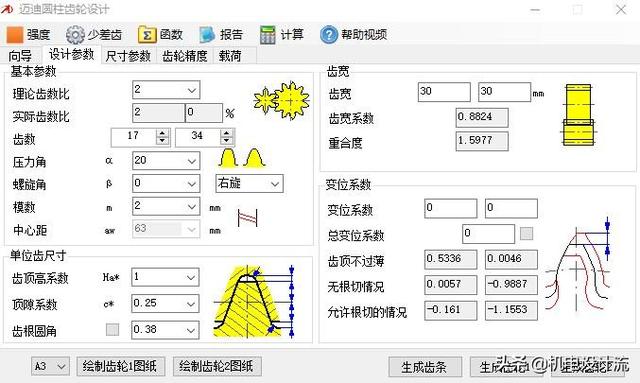

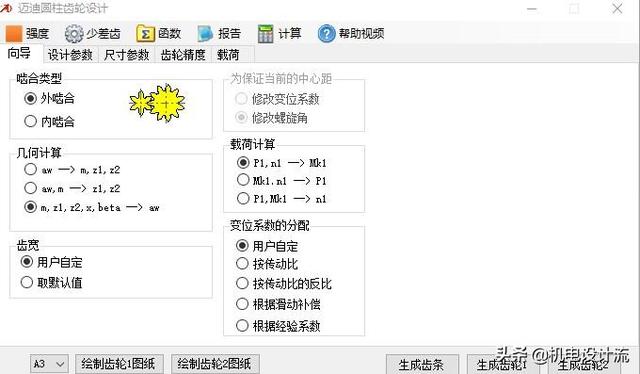

找到圆柱齿轮，当然，其他齿轮和工具也是可以用的。这里就介绍圆柱齿轮。齿轮设计工具自动打开，我们可以在向导，设计参数，尺寸参数，齿轮精度，载荷中填写我们需要的参数。有了这个插件。就算不懂齿轮，也可以根据提示把参数设计好。 使我们的工作强度减少了不少。

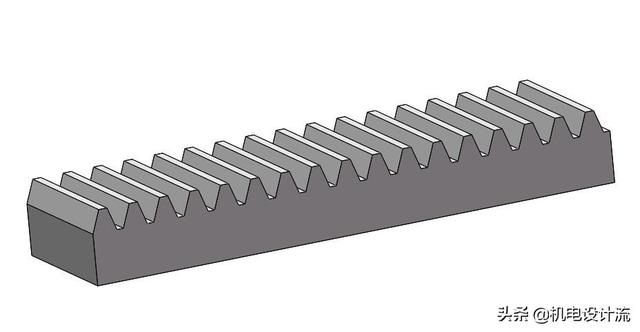

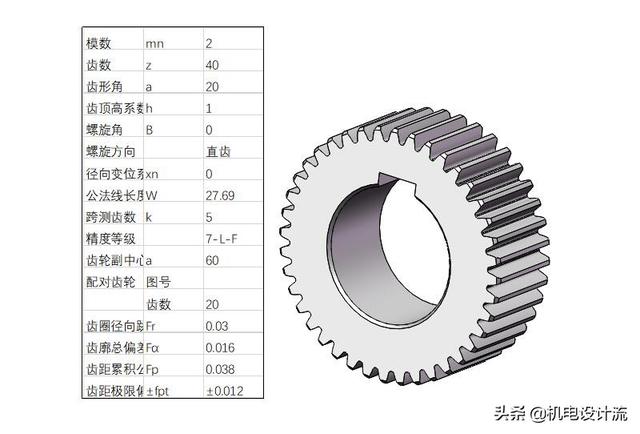

参数设置好后，就可以生成齿轮了。 齿轮是可以成对生成的。 生成齿轮1和生成齿轮2。还可以生成齿条。 生成的齿轮和齿轮都是零件， 保存后就可以添加到装配体中进行装配了。

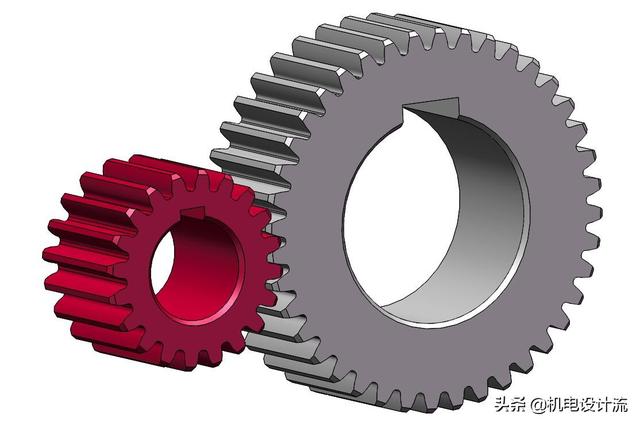

配合的齿轮

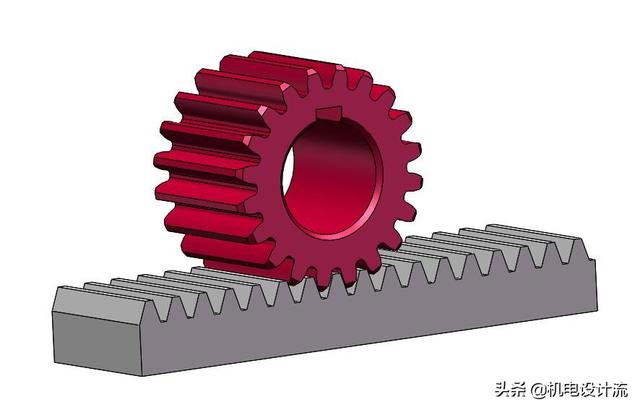

齿轮与齿条配合

齿轮设计中还提供了强度校核，少差齿等工具。这些工具的用途大家就自己摸索吧。 摸索不出来就回头研究研究齿轮设计知识，对比一下就知道了。 我要想弄明白这些参数，也给回头找找资料。 知识早就还给老师了，所以这里就不班门弄斧了。

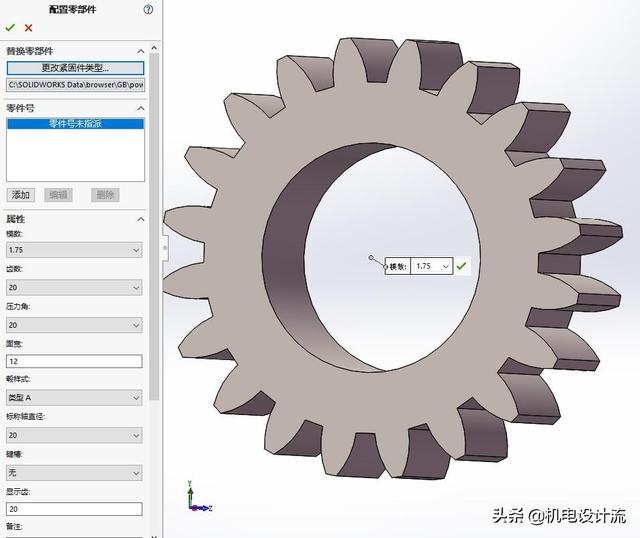

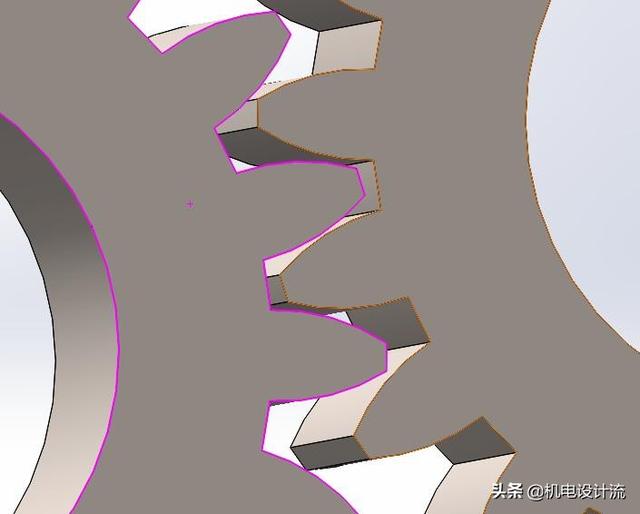

肯定有朋友会说。SolidWorks自带的Toolbox工具中有齿轮生成工具，为啥要用今日制造的。SolidWorks自带的工具生成的齿轮精度是不够的。 看看齿根就知道了。

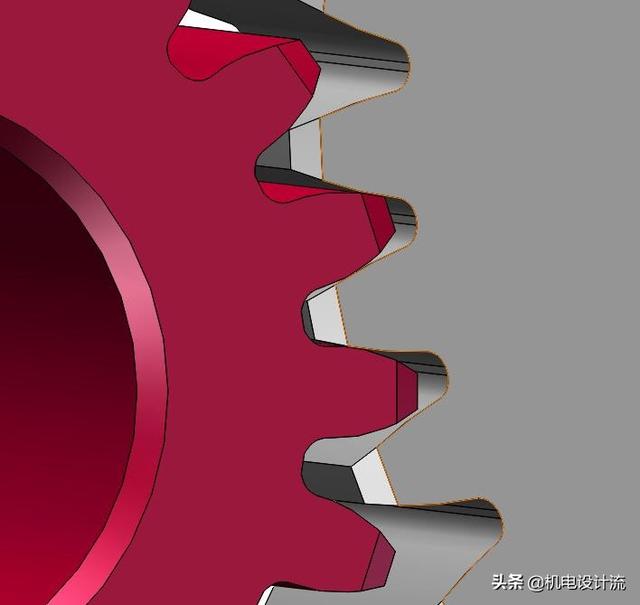

看看下面配合的间隙就知道了。所以，当你要得到一个比较精确的齿轮时，“今日制造”是不错的选择。

SolidWorks自带的齿轮配合

今日制造生成的齿轮配合
